SAFETY GATE OU GESTION AMPEROMETRIQUE

DISPOSITIF AMPEROMETRIQUE POUR MOTEURS ELECTROMECANIQUES
Cette armoire est équipée d'un système de détection d'obstacle fonctionnant uniquement avec des moteurs
électromécaniques. qui permet d'avoir l'inversion sur obstacle et la détection automatique des butées.
La sensibilité est réglable pour chaque vantail et pour chauqe sens d'ouverture et de fermeture au travers du
paramètre couple.

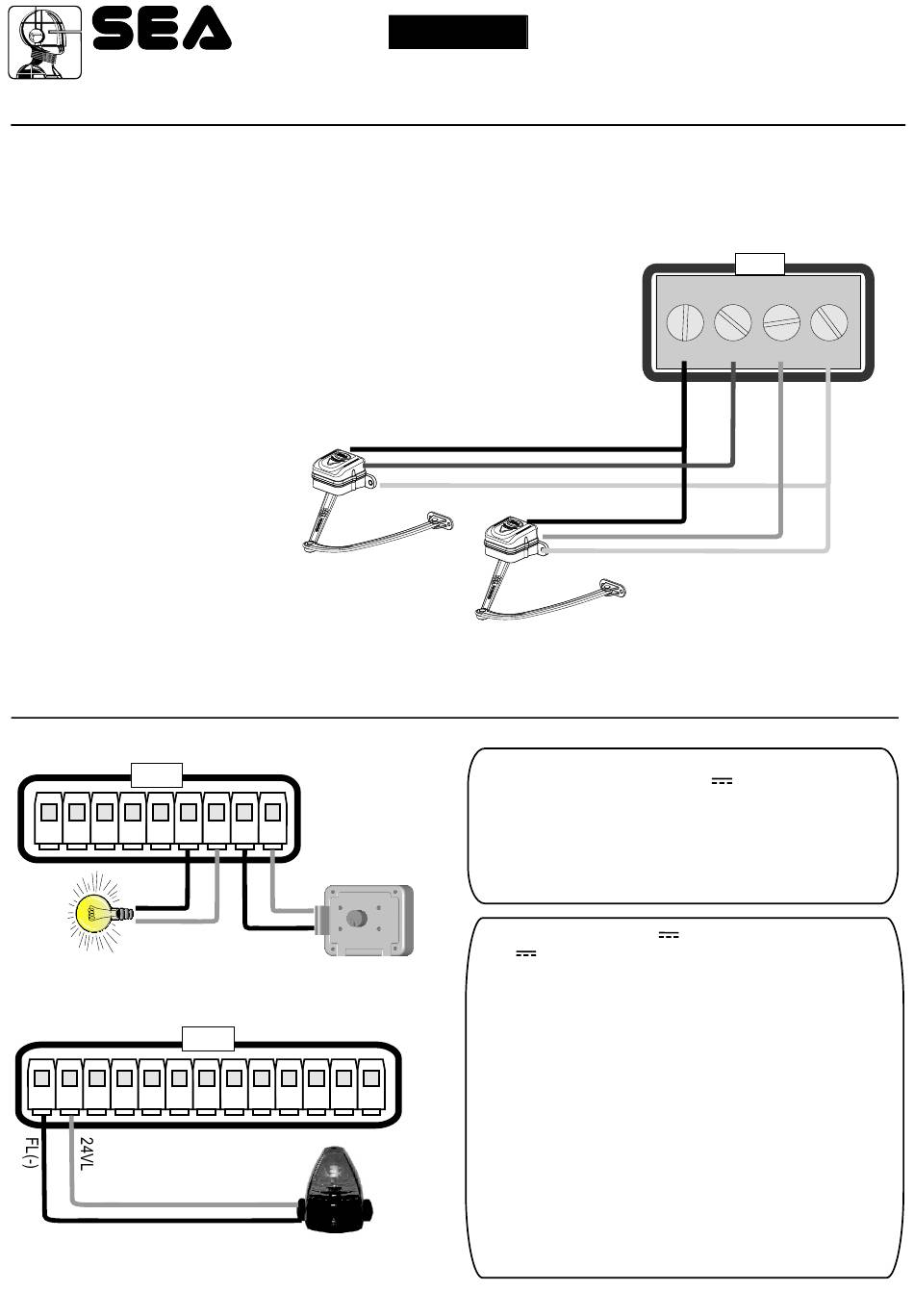

SAFETY GATE
Le Safety Gate est un ENCODER qui permet d'avoir la détection de la position
du portail et l'inversion en cas d'obstacle.
Pour utiliser l'ENCODEUR il est nécessaire d'activer l'Encodeur dans le Menu
exprès ENC. La sensibilité sur obstacle est réglable de 0 - 99%. Plus le
pourcentage est élevé plus il sera difficile de détecter l'obstacle.
ATTENTION: la première
manoeuvre après un manque
d'alimentation se fera à la
vitesse réglée pour effectuer la
r e c h e r c h e d e s b u t é e s
mécaniques de fin de course.

SERRURE ELECTRIQUE - LAMPE CLIGNOTANTE

CN2
1 2 3 4 5 6 7 8 9
6
SORTIE LUMIERE DE
COURTOISIE QUI PEUT
ETRE TEMPORISEE
Maxi 500 mA
13 12 11 10 9 8
12
13
54
67410756
®
SAFETY GATE 1
9
7
8
SERRURE
ÉLECTRIQUE
CN1
7 6 5 4 3 2
LAMPE
CLIGNOTANTE
Français
SAFETY GATE 2
Sortie Serrure électrique
Une serrure électrique de 12V
connectée.
Il est possible de désactiver la serrure électrique si ne pas
utilisée. Cette opération permet une épargne énergétique
de l'armoire.
Le déclenchement de l'électroserrure peut être temporisé
de 0 à 5 s.
Lampe clignotante 24VL
24VL
La lampe clignotante avertit que le portail automatique est
en mouvement en exécutant 1 clignotement par seconde
en ouverture et 2 clignotements par seconde en fermeture. Il
reste par contre allumé fixe en pause. Pour connecter, il faut
réunir les fils de la lampe clignotante comme dans la figure.
NB : l'utilisation de la flash 24V Led est conseillée.
Il est possible d'activer un pré-clignotement de 0 à 5
1
secondes avant d'activer l'automatisme ou seulement avant
la fermeture.
En outre, il est possible de vérifier quelques
communications d'alarme sur la lampe clignotante. Voir
indications alarmes.
Il est possible d'afficher cette sortie avec clignotement fixe
même avec portail pas en mouvement, ou il est possible de
transformer cette sortie en lampe témoin. En tel cas toutes
les indications d'alarme restent sur la lampe clignotante tant
qu'elles sont actives.
REV 02 - 09/2012
USER 2 - 24V DG
1
+24V
1
1
15W (Lampe témoin) /
4W Led
CN7
2 3 4
ENC1 ENC2 GND
2
3
4
3
4
15W max peut être
