SEA ASTER RF Manuel D'installation

Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
I I
GENERALITÁ

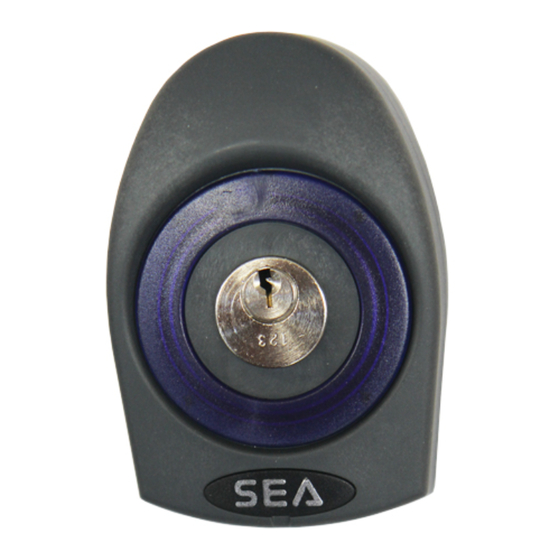

Pulsante a chiave ASTER RF Cod.23103090.
CONTENUTO DELLA CONFEZIONE DEL PULSANTE A CHIAVE
1 Pulsante a chiave, 1 Kit accessori per fissaggio a parete,
CARATTERISTICHE TECNICHE
Canali:
Alimentazione:
Frequenza:
Temperatura di funzionamento: -20°C / +80°C
Temperatura di stoccaggio: -30°C / +80°C
Dimensioni: 101 x 66 x 40 mm
Umidità: dal 5% al 90% non condensante
DICHIARAZIONE DI CONFORMITÀ
Il pulsante a chiave 23103090 è conforme alla direttiva 1999/5/CE basata sugli standards: ETSI EN 301 489-3 v1.4.1; ETSI EN 301 489-1 v1.8.1; ETSI EN 300 220-2 v2.1.2; EN 60950-1.
L'utilizzatore di questo dispositivo è tenuto al rispetto delle Norme di Legge vigenti nel Paese di utilizzo.
N.B. IL COSTRUTTORE NON PUÒ CONSIDERARSI RESPONSABILE PER EVENTUALI DANNI CAUSATI DA USI IMPROPRI, ERRONEI ED IRRAGIONEVOLI.
La SEA si riserva il diritto di apportare le modifiche o variazioni che ritenesse opportune ai propri prodotti e/o al presente manuale senza alcun obbligo di preavviso.
Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici) - Solo Europa
(Applicabile in paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)
Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni
all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo
sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative
alla raccolta differenziata e al riciclaggio per questo tipo di prodotto.
GB GB
GENERALITIES
Transmission module ASTER RF Code 23103090.
CONTENTS OF THE KEY BUTTON PACK
1 Key button, 1 Kit accessories for wall fixing,
TECHNICAL DATA
Channels:
Power supply:
Frequency:
Operational temperature range:
Storage temperature:
Dimensions:
Humidity:
CONFORMITY REQUIREMENTS
The 23103090 key button is in conformity with the 1999/5/CE directive based on the standards: ETSI EN 301 489-3 v1.4.1; ETSI EN 301 489-1 v1.8.1; ETSI EN 300 220-2 v2.1.2; EN 60950-1.
The user of this system must follow the norms in force in the country where it si used.
NOTICE: THE MANUFACTURER CANNOT BE CONSIDERED RESPONSIBLE OF THE DAMAGES CAUSED BY PRODUCT MISUSE.
SEA reserves the right to bring proper modifications or changes to its products and/or to this manual without warning.
Correct Disposal of This Product (Waste Electrical & Electronic Equipment) - Europe only
(Applicable in the European Union and other European countries with separate collection systems)
This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of its working life. To prevent possible harm to the environment
or human health from uncontrolled waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the sustainable reuse of material resources. Household
users should contact either the retailer where they purchased this product, or their local government office, for details of where and how they can take this item for environmentally safe recycling.
FR FR
GENERALITES
Poussoir à clé ASTER RF Code 23103090.
ELEMENTS DU MODULE EMETTEUR
1 poussoir à clé , 1 kit accessoires pour implantation sur mur, 2 clés chiffrées, 1 mode d'emploi
CARACTERISTIQUES TECHNIQUES
Connaux:
Alimentation:
Fréquence:
Température de fonctionnement:
Température de stockage:
Dimensions:
Humidité:
CONFORMITE
Le poussoir à clé 23103090 est conforme à la directive 1999/5/CE basée sur les standards: ETSI EN 301 489-3 v1.4.1; ETSI EN 301 489-1 v1.8.1; ETSI EN 300 220-2 v2.1.2; EN 60950-1.
L'utilisateur de ce dispositif doit respecter les règles de loi en vigueur dans les pays d'utilisation.
LE CONSTRUCTEUR N'EST PAS RESPONSABLE POUR DOMMAGES EVENTUELS A LA SUITE D'UNE UTILISATION IMPROPRE, ERRONNEE OU IRRAISONABLE.
SEA se réserve le droit de toutes modifications et des variations sur ses produits ou au présent manuel sans aucune obligation de préavis
Comment éliminer ce produit (déchets d'équipements électroniques) - Europe uniquement
(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systémes de collecte sélective)
Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice
à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources
matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce
produit afin qu'il soit recyclé en respectant l'environnement.
ES ES
GENERALIDAD
Pulsante a llave ASTER RF 23103090.
CONTENIDO DEL EMBALAJE DEL MÓDULO TRANSMISOR
1 Pulsante a llave, 1 Kit de los accesorios para fijar el módulo a la pared, 2 Llaves codificadas, 1 Manual de utilización
CARACTERÍSTICAS TÉCNICAS
Conales:
Alimentación:
Frequencia:
Temperatura de funcionamiento:
Temperatura de almacenamiento:
Cod. 67411350
®
MANUALE D'INSTALLAZIONE PULSANTE A CHIAVE / MANUEL D'INSTALLATION POUSSOIR A CLEF
KEY PUSH BUTTON INSTALLATION MANUAL / MONTAGEANWEISUNGEN SCHLÜSSELSCHALTER
MANUAL DE INSTALACION PULSADOR A LLAVE
ASTER RF 433.92 MHz (cod.
2 Chiavi cifrate,
1
2 X CR 2016 (6V)
433.92 MHz
2 Coded keys, 1 Installation instructions
1
2 X CR 2016 (6V)
433.92 MHz
-20°C / +80°C
-30°C / +80°C
101 x 66 x 40 mm
5% to 90% non condensing
1
2 X CR 2016 (6V)
433.92 MHz
-20 °C / +80 °C
-30 °C / +80 °C
101 x 66 x 40 mm
de 5 % à 90 % sans condensation
1
2 X CR 2016 (6V)
433.92 MHz
- 20°C / + 80°C
- 30°C / + 80°C
23103090 )
1 Manuale d'uso
INSTALLAZIONE
1. Aprire il coperchio sbloccando il dispositivo di sicurezza ruotando la chiave verso sinistra (Fig. 1).
2. Montare il tutto come in Fig. 5 ruotando di nuovo la chiave verso sinistra per montare il coperchio alla base.
PROGRAMMAZIONE
Memorizzare il dispositivo seguendo la stessa procedura utilizzata per i radiocomandi serie ROLL PLUS.
Per ulteriori dettagli consultare il manuale della ricevente e apparecchiatura elettronica utilizzata.
INSTALLATION
1. Open the lid, releasing the safety device and turning the key towards the left (Fig. 1).
2. Install the whole as in Fig. 5 turning the key again towards the left to mount the lid to the base.
PROGRAMMING
Memorise the device following the same procedure as for the radio transmitters ROLL PLUS series.
For more details read the instructions manual of the used receiver and control unit.
INSTALLATION
1. Tourner la clef vers la gauche (Fig.1) pour déverrouiller le dispositif de sécurité et ouvrir le couvercle.
2. Monter tous comme dans Fig. 5, tourner de nouveau la clef vers la gauche pour monter le couvercle à la base.
PROGRAMMATION
Mémoriser le dispositif en suivant la même procédure utilisée pour l'émetteur radio de la série ROLL PLUS.
Pour plus de détails, vous reporter au manuel d'instructions du récepteur et de l'armoire utilisés.
INSTALACIÓN
1. Abrir la tapa desbloqueando el dispositivo de seguridad rotando la llave hacia la izquierda (fig. 1).
2. Montar el todo como en fig. 5 rotando de nuevo la llave hacia la izquierda para montar la tapa a la base.
PROGRAMACIÒN
Memorizar el dispositivo siguiendo la misma procedura utilizada para los emisores seri ROLL PLUS.
Para mayores detalles consultar el manual de la receptora y de la tarjeta electrònica utilizada.
Rev. 00 - 03/2012
