SEA MINI SWIPE 2 Guide Rapide

®
Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
FR
DECODER DEUX CANNAUX POUR LA GESTION DE MAX. 2 LECTEURS READ OU 1 CUBE W
CLAVIER A CODES PROGRAMMABLE STAND ALONE ET AVEC OPEN+SP40.V2
MINI SWIPE 2
S2E1
P1
µP
R1
READER1 READER2
JP2
JP1
JP3
Blu
Rosso Verde
Verde Rosso
Blu Blu
Rosso Verde
Verde Rosso
Blu
SWIPE READER
CARACTERISTIQUES
Alimentation
Absorption en stand-by
2 entrées pour lecteurs SEA ou Wiegand 26 et 34 bits avec technologie 125 KHz
2 sorties relais à contact sec
Fonction Tamper
Degré de protection
Température de fonctionnement
Température de stockage
Humidité
Programmable avec le bouton P1 stand-alone ou avec SP40-V2
Programmable avec tranches de temps par SP40-V2
67410908
SEA S.p.A.
DIREZIONE E STABILIMENTO:
Zona industriale 64020 S.ATTO Teramo - (ITALY)
Tel. +39 0861 588341 r.a. Fax +39 0861 588344
MINI SWIPE 2
S2E2
R2
CH1 CH2
1
12/24 Vdc
3mA
Max 1A
Activé par la connexion d'un Buzzer sur canal 2
IP55
-20 °C + 80 °C
-30 °C + 80 °C
De 5% à 80% non- condensante
Français
(COD. 23002005)

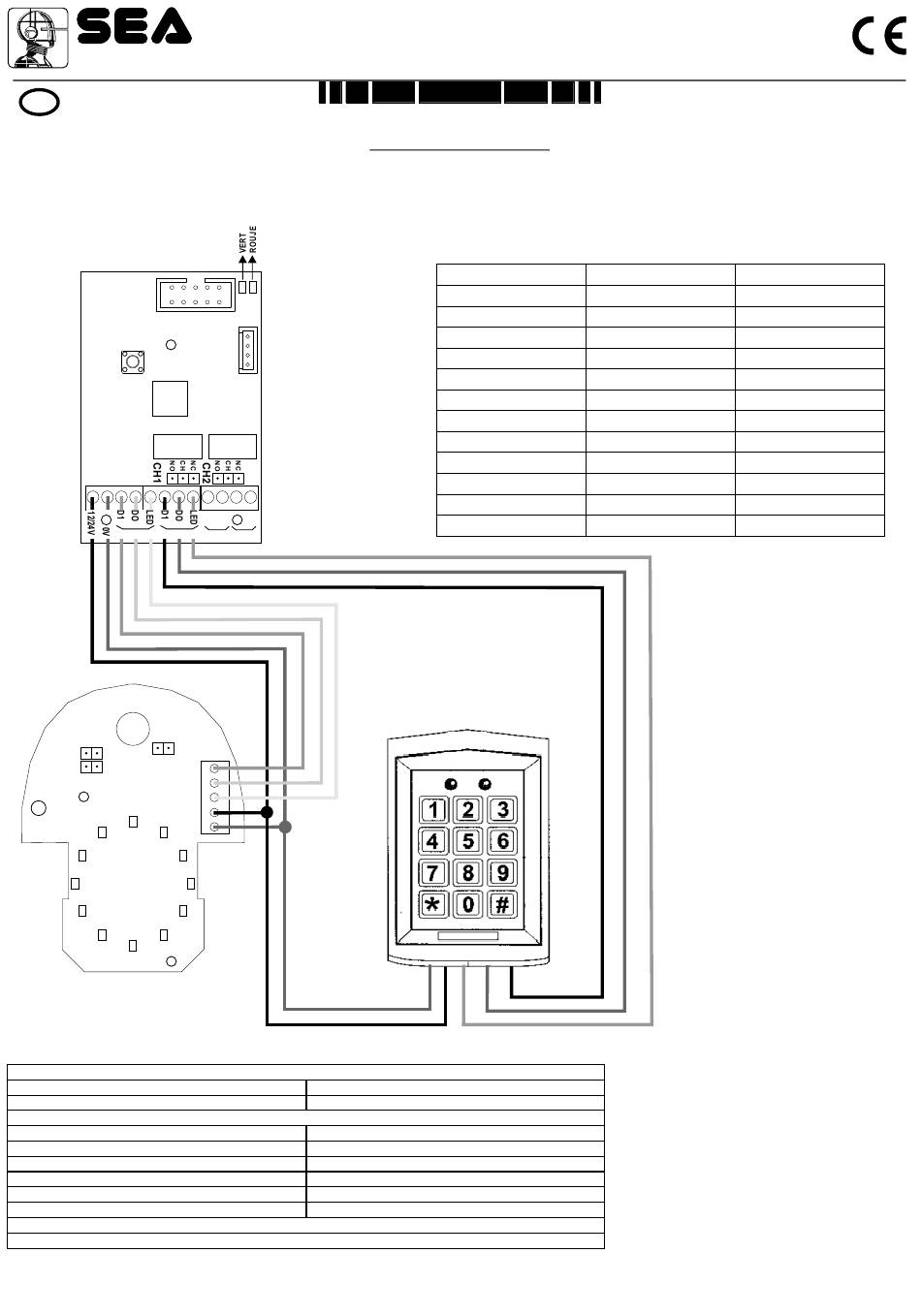

Connexion de la card RadioDec Mini et les lecteurs SEA
BORNE MINI SWIPE 2
1 (12/24V)
2 (0V)
3 (READER1 - D1)
4 (READER1 - D0)
5 (READER1 - LED)
6 (READER2 - D1)
7 (READER2 - D0)
8 (READER2 - LED)
CH1 (NO - CH)
CH1 (NC - CH)
CH2 (NO - CH)
CH2 (NC - CH)
CUBE W
Rev.01 - 02/2014
http://www.seateam.com
e-mail:seacom@seateam.com
BORNE SWIPE READER 1 BORNE SWIPE READER 2
4 4
5 5
1
2
3
1
2
3
Contact normalement ouvert Channel 1
Contact normalement fermé
Channel 1
Contact normalement ouvert
Channel 2
Contact normalement fermé
Channel 2
-LED bleues allumées:
Rétro-éclairage allumé
-LED vertes allumées:
Programmation ou dispositif
accepté
- LED rouges allumées:
annulation ou périphérique refusé
Description des ponts des
lecteurs SEA
JP1 ponté =
en mode Wiegand, seule lecture
des cartes
JP1 ne pas ponté =
mode SEA, cartes programmées
ou sérialisées.
JP2 ponté =
rétro-éclairage allumée en mode
Wiegand
JP2 pas pontés =
Rétro-éclairage éteinte en mode
Wiegand
JP3 non utilisé
Note 1: Le réglage en WIEGAND est efficace
seulement si le SWIPE 2 n'est pas programmé
avec SP40-V2.
Note 2: Pour passer àu mode WIEGAND
sélectionnez la LED verte et appuyer sur le
bouton P1 pendant 5 s jusqu'à ce que les deux
LED clignotent en alternance.
Note 3: La fonction Tamper est activée en
appuyant sur le bouton P1 à la mise sous
tension. La fonction Tamper active l'alarme sur
le relais 2.
5
