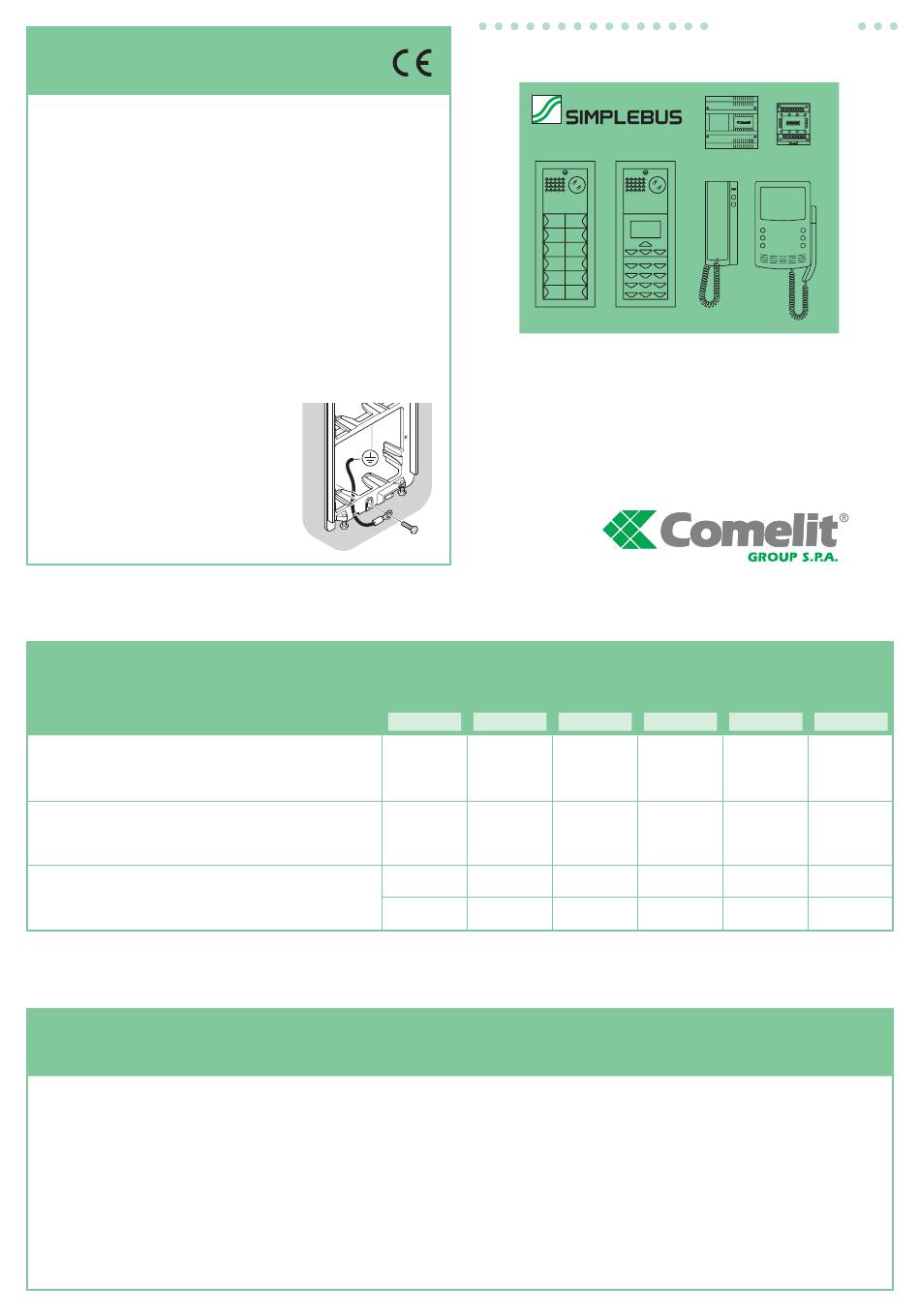

Comelit SIMPLEBUS FT/SB/07 Mode D'emploi

Avvertenze
Warnings
Instructions
I • Evitare di porre i fili di montante in prossimità di cavi di alimentazione (220/380V).
• Connettere il telaio portamoduli a terra (vedi fig. 1).
• Effettuare l'installazione seguendo scrupolosamente le istruzioni fornite
dal costruttore ed in conformità alle normative vigenti.
• Tutti gli apparecchi devono essere destinati esclusivamente all'uso
per cui sono stati concepiti.
GB • Avoid placing the riser wires near power supply cables (220/380V).
• Connect the module-holder frame to earth (see fig. 1).
• Carry out installation following the manufacturer's instructions very carefully,
and in compliance with the laws in force.
• All the pieces of apparatus must only be used of the purposes
they have been built for.
F • Eviter de placer les fils de montant à proximité des câbles d'alimentation (220/380V).
• Connecter le cadre porte-modules à la terre (voir fig. 1).
• Effectuer l'installation en suivant scrupuleusement les instructions fournies par
le constructeur et en vous conformant aux réglementations en vigueur.
• Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils
ont été conçus.
NL • De stijgleidingen niet te dicht langs stroomvoerende
leidingen leggen (230-400V).
• Leg het moduulframe aan aarde (zie figuur 1).
• Voer de installatie nauwkeurig uit volgens
de fabrieksspecificaties, maar altijd volgens
de plaatselijk geldende wetten.
• De in de installatie gebruikte materialen
mogen alleen gebruikt worden voor het doel
waar ze voor ontworpen zijn.
Sezione conduttori di alimentazione (mm
Cross-section of power supply conductors (mm
Section conducteurs d'alimentation (mm
Aderdikten van de voedingsdraden(mm2) voor de monitor en het entreepaneel
Alimentazione porta
Door power supply
Alimentation porte
Voeding entreepaneel
Alimentazione monitor con art 1536 o 1212/B
Monitor power supply with art. 1536 or 1212/B
Alimentation moniteur avec art. 1536 ou 1212/B
Monitor voeding met art. 1536 of 1212/B
Alimentazione monitor con art. 1212
Monitor power supply with art. 1212
Alimentation monitor avec art. 1212
Monitor voeding met art. 1212
Regole generali di installazione
General installation instructions
Règles générales d'installation
Algemene installatie instructies
I • Connettere al massimo 100 derivati
per ogni montante.
• Connettere al massimo 3 derivati
con il medesimo codice utente.
• Il sistema può gestire al massimo
240 utenti.
• In impianti solo citofonici la
distanza massima di
funzionamento tra porta e
citofono più lontano è di 400mt
indipendentemente dal tipo di
cavo utilizzato e dalla tipologia
d'impianto.
Fig. 1
2 ) per il monitor e posto esterno
2 ) for the monitor and the entrance unit
2 ) pour le moniteur et le poste extérieur
1 m
*
0/12V~
0.22
0/+20
0/18V~ 0.22
0/21V~
GB • Connect a maximum of 100 units
for each riser.
• Connect a maximum of 3 units with
each user code.
• The system can manage a
maximum of 240 users.
• In door entry phone only
systems, the maximum operating
distance between the door and
the telephone furthest away is
400mt regardless of the type of
cable used and the type of
system.
I Citofonia e videocitofonia con cablaggio
a 2 fili non polarizzati.
GB Door and video entry phone systems
with unpolarised 2-wire cabling.
F Parlophonie et visiophonie
avec câblage à 2 fils non polarisés.
NL Deurtelefonie en video deurtelefonie
systeem over een omkeerbare 2-draads
busverbinding.
20 m 50 m
1.00 2.50
0.80 0.80
1.00
1.00
F • Brancher au maximum 100 dérivés
pour chaque montant.
• Brancher au maximum 3 dérivés
avec le même code usager.
• Le système peut gérer 240 usagers
au maximum.
• Dans des installations exclusivement
parlophoniques la distance
maximum de fonctionnement entre la
porte et le parlophone le plus éloigné
est de 400 m indépendamment du
type de câble utilisé et de la
typologie de l'installation.
FT/SB/07
100 m 200 m 300 m
**
1.00 1.50
1.50
NL • Sluit maximaal 100 toestellen aan
op één entreepaneel
• Sluit maximaal 3 toestellen aan met
dezelfde gebruikerscode
• Het systeem kan maximaal 240
gebruikers aan
• Bij audio intercomsystemen is de
maximale afstand tussen het
entree paneel en het verst
verwijderde toestel 400meter,
ongeacht het type kabel of
systeem.
2.50
