DESCRIPTION DU CHAUFFE-EAU

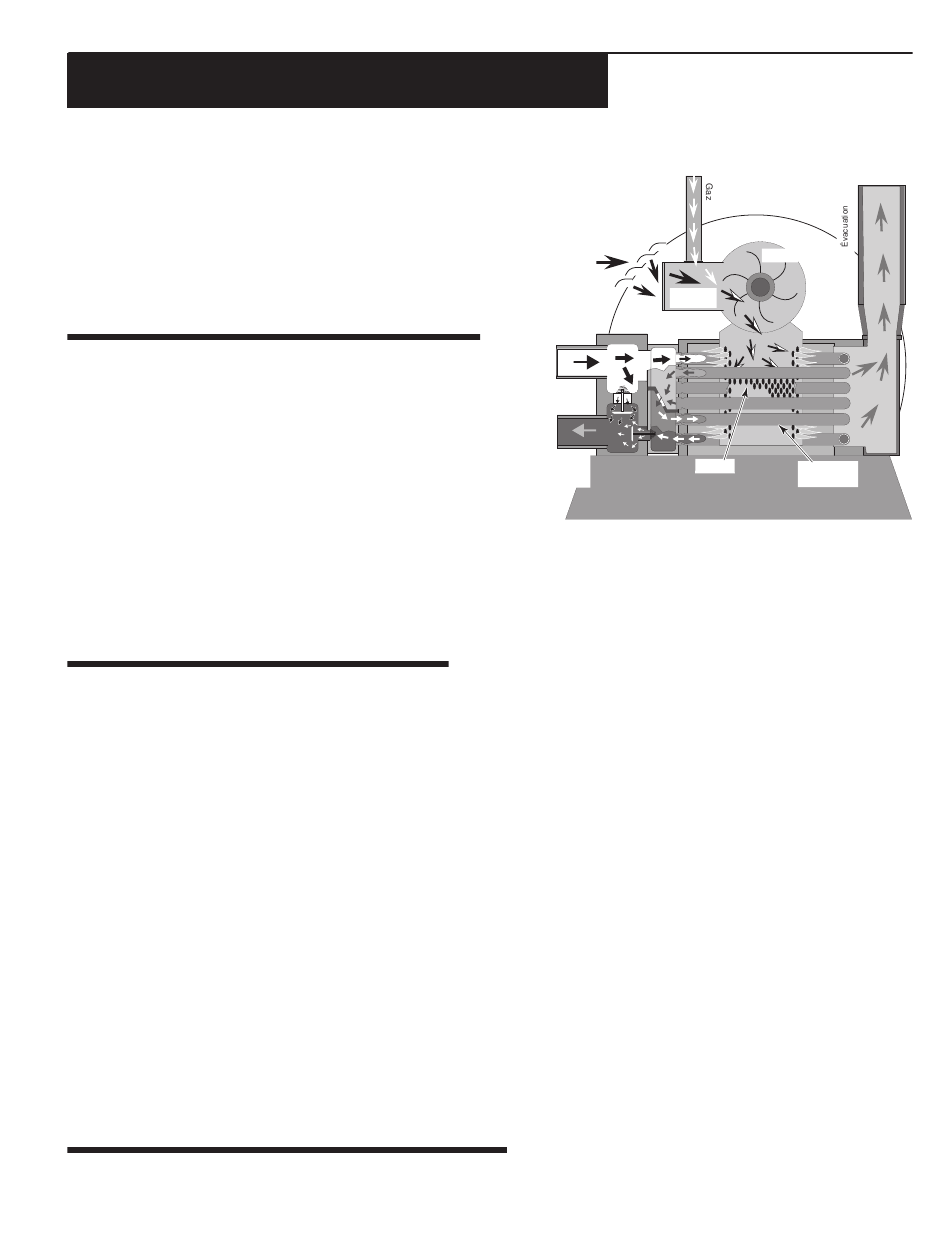

La figure 1 est un diagramme démontrant le fonctionnement du
chauffe-eau. Des plaques à orifice coordonnées avec précision
mesurent l'air et le gaz dans le mélangeur. La soufflerie tire l'air et le
gaz dans le mélangeur et les force dans le stabilisateur de la flamme
du brûleur. Un échangeur de chaleur scellé entoure le stabilisateur
de flamme, évacuant les gazes par la cheminée.

Des tuyaux en PVC de deux pouces pour l'eau se raccordent

directement au collecteur sur l'échangeur de chaleur à l'aide de
raccords coulissants fourni avec le chauffe-eau. Le collecteur
extérieur demeure froid; aucune source froide n'est requise. Un régulateur thermique et une dérivation interne régulent le
flux de l'eau à travers l'échangeur de chaleur afin de maintenir la température de l'eau. Le tableau de commande est situé
sur le panneau supérieur du chauffe-eau.
SÉQUENCE DES OPÉRATIONS
Un thermistor électronique dans l'entrée de l'adaptateur du
collecteur commande le chauffe-eau. Lorsque la température
d'arrivée d'eau tombe en dessous de la température programmée sur le tableau de commande, le contrôleur de brûleur
alimente la soufflerie par un système de fermeture de sécurité. Le système de fermeture de sécurité est composé de :
• du manomètre (PS) qui détecte le fonctionnement de la pompe,
• l'interrupteur de haute limite (HLS), qui ouvre si la température de sortie de l'échangeur de chaleur est au-dessus de
135 °F (57 °C), et
• l'interrupteur de débit d'air (AFS), qui détecte la baisse de pression de l'orifice du compteur,
• l'interrupteur d'arrêt automatique du gaz (AGS), qui ouvre si la température de sortie l'échangeur de chaleur est
au-dessus de 140 °F (60 °C),
• le détecteur de fumée (SFS), qui ferme le chauffe-eau si la température du gaz de combustion atteint 480 °F (249 °C).
L'interrupteur de débit d'air (AFS) détecte la baisse de pression de l'orifice du compteur. Aussitôt qu'il y a un débit d'air
adéquat, l'interrupteur de débit d'air se ferme, tout en fermant le circuit de l'allumeur à surface chaude (HSI), qui allume
le mélange de combustible. Sur appel de chaleur, la soufflerie et le HSI sont excités. En environ 20 secondes, la soupape de
gaz s'ouvre et l'allumage se produit. Le HSI retourne en mode détection et continue de surveiller la flamme.
Le chauffe-eau est équipé d'une commande numérique qui permet à l'utilisateur de programmer la température désirée de
l'eau de la piscine et du spa. La commande permet à l'utilisateur de sélectionner entre chauffer la piscine ou le spa, et est
dotée d'un affichage numérique qui indique la température de l'eau.

MISE EN ROUTE DU CHAUFFE-EAU

Si le chauffe-eau doit être installé à plus de 2 pi au-dessus du niveau de l'eau, il faut ajuster le réglage du manomètre. Se
reporter à la section « MANOSTAT » des COMMANDES DE SÉCURITÉ.
