Sommaire des Matières pour JUMO iTRON 702040
- Page 2 Please read these Operating Instructions carefully before starting up the instrument. Keep these operating instructions in a place which is at all times accessible to all users. Please assist us to improve these operating instructions where necessary. Your suggestions will be most welcome. All necessary settings are described in these operating instructions.
-
Page 3: Table Des Matières
Identifying the instrument version ......... . . 4 Installation . -
Page 4: Identifying The Instrument Version
Identifying the instrument version 7020 . . / . . – . . . – . . . – . . / . . . ,... (1) Basic type 40 = 48 x 24, 41 = 48 x 48, 42 = 48 x 96 (portrait), 43 = 96 x 48 (landscape), 44 = 96 x 96 (bezel in mm) (2) Basic type 88 =... - Page 5 (5) Supply 16 = DC 10 to 18V 25 = AC/DC 20 to 30 V, 48 to 63Hz 23 = AC 110 to 240V -15/+10%, 48 to 63Hz (6) Extra code 210 = Timer function 220 = Timer function + limit switch Delivery package ex works Type 702040/41...
-
Page 6: Installation
Installation Installation 702042 1. Push on seal 3. Push on mounting brackets as 702044. 4. Tighten screws 2. Insert instrument Type (bezel) Panel cut-out (WxH) Edge-to-edge-mounting in mm (minimum spacings of panel cut-outs) horizontal vertical +0.6 +0.3 702040 (48mm x 24mm) 45 x 22.2 >... -
Page 7: Electrical Connection
Electrical connection Installation notes - The choice of cable, the installation, the fusing and the electrical connection must conform to the requirements of VDE 0100 “Regulations on the Installation of Power Circuits with nominal voltages below 1000V”, or the appropriate local regulations. - The electrical connection must only be carried out by qualified personnel. - Page 8 - The instrument is not suitable for installation in hazardous areas. - Apart from faulty installation, there is a possibility of interference or damage to controlled processes due to incorrect settings on the controller (setpoint, data of parameter and configuration levels, internal adjustments). Safety devices independent of the controller, such as overpressure valves or temperature limiters/monitors, should always be provided and should be capable of adjustment only by specialist personnel.
- Page 9 Type 702040/41 The electrical con- nection must only be carried out by qualified personnel.
- Page 10 Type 702040/41 with 2 relay outputs (option) The electrical connection must only be carried out by qualified personnel.
- Page 11 Type 702042/43/44 The electrical connection must only be carried out by qualified personnel.
-
Page 12: Operation

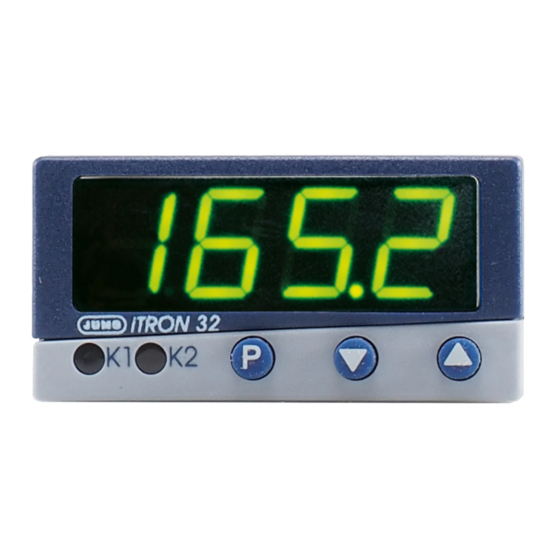

Operation Displays and keys (1) Display 7-segment display 4 places, green Display alternates when setpoints, parameters and codes are entered and indicated. Character height Type 702040/41/42: 10mm Type 702043/44: 20mm Display range -1999 to +9999 digit Decimal places none, one, two °... -
Page 13: Principle Of Operation
Principle of operation Normal display The display shows the process value. Operating level The setpoint is input here. On active setpoint switching via the logic input, SP 1 SP 2 pears in the display. When the ramp function is active, the ramp setpoint is displayed. - Page 14 Operating level Parameter level Normal display Pb:1 > 2s - setpoint 1+2 Process value Ramp setpoint* - limit value for (display only) limit comparator - controller parameters - ramp slope after last parameter after last > 2s parameter Time-out y.0 ! (30s) Configuration level C111...
-
Page 15: Operation Of The Timer Function
Operation of the timer function The timer can be operated with the keys (start, stop, cancel, acknowledge) if the timer at opera- ting level is indicated. Time-out is not active here. If the logic input is configured accordingly, then a key, such as the key, can be used. -
Page 16: Functions
Functions We recommend the following procedure: h Familiarize yourself with the controller functions h Enter the configuration codes and the parameter values in the tables provided for this pur- pose in Chapter 6. Write down the appropriate values ( ), or mark selection with a cross ). -
Page 17: Process Value Input
Process value input Symbol Notes vpage 31 C111 Transducer/probe (process value input) vpage 31 C112 Unit of process value (°C/°F)/decimal places of display vpage 35 Start/end value of value range for standard signals → Example: 0 to 20 mA 20 to 200°C: = 20 / = 200 vpage 35... -
Page 18: Logic Input
Logic input Key inhibit Operation is possible from keys. No operation from keys. Level inhibit Access to the parameter and No access to the parameter and configuration levels is possible. configuration levels. Starting self-optimization is possible. Starting self-optimization is not possible. Ramp stop Ramp running Ramp stopped... -
Page 19: Controller
Controller Controller structure The controller structure is defined via the parameters → Pb .1 Example: Setting for PI controller =120, =0sec, =350sec Symbol Notes C113 Controller type and assignment of the controller outputs to the physical vpage 32 outputs 1+2 vpage 33 Outputs in fault condition C116... - Page 20 Symbol Notes vpage 36 Contact spacing for double-setpoint controller vpage 36 HYS.1 Differential 1 (controller output 1) Differential 2 (controller output 2) Pb.1 Pb.2 for controllers with =0 or HYS.2 Working point (basic load) vpage 36 Output if process value=setpoint vpage 36 Output limiting - maximum output...
-
Page 21: Limit Comparator (Alarm Contact)
Limit comparator (alarm contact) lk1 to lk6:Monitoring referred to the setpoint. lk7 / lk8: Monitoring referred to a fixed value w = setpoint, x = process value Symbol Notes vpage 32 Limit comparator function (lk1 to lk8) C114 vpage 35 Hyst Differential of limit comparator vpage 36... -
Page 22: Ramp Function
Ramp function ramp setpoint SPr process value t2 t3 SP 1 power ON ( active) t2 to t3 power failure or overrange/underrange t4 to t5 ramp stop SP 2 setpoint switching to Symbol Note vpage 32 Ramp function (on/off, time unit) C115 vpage 33 C117... -
Page 23: Self-Optimization
Self-optimization Self-optimization determines the optimum controller parameters for PID or PI controllers. The following controller parameters are defined: Pb:1 Pb:2 Cy 1 Cy 2 The controller selects procedure a or b, depending on the size of the control deviation: b) Self- Start a) Self- Start... -
Page 24: Level Inhibit Via Code
Level inhibit via code As an alternative to the logic input, the level inhibit can be set via a code (logic input has priority). h Set the code using (at least 5sec) in normal display Level inhibit via the logic input will lock the parameter and configuration levels (corresponds to code 011). -
Page 25: Timer Function (Extra Code)
Timer function (extra code) Using the timer function, the control action can be influenced by means of the adjustable time t i 0 . After the timer has been started by power ON, by pressing the key, or via the logic input, t i 0 the timer start value is counted down to 0, either instantly or after the process value has... - Page 26 Notes on the timer function in conjunction with the ramp function - Generally, the setpoints can also be approached using the ramp function. - Stopping the timer does not influence the ramp function. - If control is active after the timer has run down, the current setpoint is approached with the ramp.
- Page 27 Symbol Notes Timer function vpage 34 C120 C120=1 Time-limited control: The control is switched off after the timer has run down (output 0%) C121=3, 4, 7 or 8 C121=1, 2, 5 or 6 Diagrams with and without start above tolerance limit. ---- Tolerance limit C120=2 Time-dependent setpoint switching: After the start of the timer function, the process is con-...
- Page 28 Symbol Notes Time-delayed control: The control action starts after the timer has run down. C120 C121=1, 2, 5 or 6 C120=3 After the timer has run down ( ), the keys are used for acknowledgement. > 0s t i 0 C120=4 Timer: After the start of the timer function, is counted down to 0.
- Page 29 Symbol Notes vpage 34 C121 Start condition of the timer t i 0 The timer start value is counted down as selected in the following events: 1. Power ON or logic input/keys 2. Start via keys/logic input 3. Process value has reached tolerance limit (1°C or 5°C) (start via keys/logic input) The position of the tolerance limit depends on the controller type: - 1-setpoint controller (direct): tolerance limit above setpoint - 1-setpoint controller (reversed): tolerance limit below setpoint...
- Page 30 Programming example After the start via the logic input or from the keys, the process has to be controlled for 30 min- utes to a setpoint of 80°C. The control action is to be cancelled in the event of a power failure. Configuration: - C111 to C116: Controller programming - C117=5: Logic input = timer control...
-
Page 31: Configuration And Parameter Tables
Configuration and parameter tables C112 C111 Transducer Decimal places/unit 9999/°C Pt 100 (3-wire) 999.9/°C Pt 1000 (3-wire) 99.99/°C >2s KTY11-6 (2-wire) 9999/°F Pt 100 (2-wire) 999.9/°F Pt 1000 (2-wire) 99.99/°F Cu-Con Fe-Con Cu-Con Fe-Con . . . NiCr-Ni Pt10Rh-Pt Pt13Rh-Pt Pt30Rh-Pt NiCrSi-NiSi N Pb:1... - Page 32 C113 Controller type Output 1 (relay) Output 2+3 (logic+relay) single setpoint (reversed) controller LK/timer signalling single setpoint (direct) controller LK/timer signalling double setpoint controller output 1 controller output 2 single setpoint (reversed) LK/timer signalling controller single setpoint (direct) LK/timer signalling controller double setpoint controller output 2...
- Page 33 C116 C117 Outputs on fault Logic input LK/timer no function signalling OFF 100% key inhibit -100% level inhibit LK/timer ramp stop 100% setpoint switching signalling ON timer control Minimum output limiting y.2 is effective Maximum output limiting y.1 is effective .
- Page 34 C120 Timer function no function time-limited control time-dependent setpoint switching time-delayed control timer (control independent of timer) . . . C121 Start condition for timer Action on power failure after power ON, logic input/keys Condition as before the power failure via logic input/keys via logic input/keys;...
- Page 35 C122 C123 Timer signalling Unit of time (timer) no function mm.ss (max. 99.59) timer start until run-down hh.mm (max. 99.59) after run-down for 10sec hhh.h (max. 999.9) after run-down for 1min. s = seconds; m = minutes; h = hours after run-down until acknowledgement One output has to be configured...
- Page 36 Parameter Explanation Value range factory- Your setting setpoint 1 SPL to SPH sP 1 sP 2 setpoint 2 SPL to SPH limit value of -1999 to +9999digit limit comparator proportional band 1 0 to 9999digit Pb:1 Pb:2 proportional band 2 0 to 9999digit derivative time 0 to 9999sec...
-
Page 37: Alarm Messages
Alarm messages Display Description Cause/response The displays for the process Over/underrange of process value. value or timer value flashes Controller and limit comparators referred to “1999”. the process value input behave in accord- Display current timer value by ance with the configuration of the outputs. repeatedly pressing the The timer is stopped. -
Page 38: Technical Data
Measurement circuit monitoring ( • = recognized) Transducer Overrange/ Probe/ Probe/lead break underrange lead short-circuit Thermocouple •/• • Resistance thermometer •/• • • Voltage 2 – 10V and0.2 – 1V •/• • • 0 – 10V and 0 – 1V •/- Current 4 –... - Page 39 Input for thermocouple Input for resistance thermometer Designation Designation Range Range Pt100 EN 60751 -200 to +850°C Fe-Con -200 to + 900°C Fe-Con EN 60584 -200 to +1200°C Pt1000 EN 60751 -200 to +850°C Cu-Con -200 to + 600°C KTY11-6 -50 to +150°C Cu-Con EN 60584...
- Page 40 200g (702044) ferrules 145g (702042) Protection Electromagnetic compatibility: EN 61 326 IP66 (front) to EN 60529 Immunity to interfer.: Class B, Interfer. emission: industrial IP20 (rear) requirements Safety regulation: to EN 61010 Approval: UL and CSA (only devices with JUMO indication)
- Page 44 Sommaire Identification de l’appareil ..........4 Montage .
- Page 46 Veuillez lire attentivement cette notice avant de procéder à la mise en service de l’appareil et la conserver à un endroit accessible à tous les utilisateurs. Aidez-nous à améliorer cette notice en nous faisant part de vos suggestions. Tous les réglages nécessaires sont décrits dans cette description.
-
Page 47: Identification De L'appareil
Identification de l’appareil 7020 . . / . . – . . . – . . . – . . / . . . ,... (1) Type de base 40 = 48 x 24, 41 = 48 x 48, 42 = 48 x 96 (vertical), 43 = 96 x 48 (horiz), 44 = 96 x 96 (Dimensions en mm) - Page 48 (5) Alimentation 16 = DC 10 à 18V 25 = AC/DC 20 à 30V, 48 à 63Hz 23 = AC 110 à 240V, -15/+10%, 48 à 63Hz (6) Option 210 = Fonction minuterie (timer) 220 = Fonction minuterie + Fonction limiteur Livraison d’usine pour Type 702040/41...
-
Page 49: Montage
Montage Montage 702042 1. Retirer le joint 3. Ôter les éléments de fixation identique à 702044 4. Serrer les vis 2. Insérer l’appareil Type (cadre frontal) Découpe du tableau Montage bord à bord (lxh) en mm (Ecarts min. de la découpe du tableau) hoizontal vertical +0,6... -
Page 50: Raccordement Électrique
Raccordement électrique Remarques concernant l’installation - Veuillez respecter la réglementation en vigueur aussi bien pour le choix du matériel des lignes, pour l’installation que pour le raccordement électrique de l’appareil. - Le raccordement électrique ne doit être effectué que par du personnel qualifié. - L'appareil est prévu pour être monté... - Page 51 - Ne pas raccorder d’autres appareils aux bornes de raccordement. - L’appareil n’est pas adapté pour être installé dans des atmosphères explosibles. - Non seulement une installation défectueuse mais également des valeurs mal réglées sur le régulateur (consignes, données de paramétrage et de configuration, modifications effectuées à...
- Page 52 Type 702040/41 Sortie 2 Sortie 1 Sortie logique Relais Tension 5V(12V)/20mA 250V/3A – d’alimentation suivant plaque signalétique 110 à 240V Entrée logique Thermocouple AC/DC Contact sec – Pt100/1000 (3 fils) à Le raccordement électrique ne doit Pt100/1000 KTY11-6 être effectué que (2 fils) par du personnel qualifié.
- Page 53 Sorties Type 702040/41 avec 2 sorties relais (option) Relais 250 V/3 A Alimentation suivant plaque signalétique 110 à 240V Entrée logique Thermocouple AC/DC – Pt100/1000 (3 fils) à Pt100/1000 Le raccordement KTY11-6 électrique ne doit être (2 fils) effectué que par du Courant personnel qualifié.
- Page 54 Type 702042/43/44 Sortie 2 Sortie 1 Sortie 3 Sortie logique Relais Relais Alimentation 5V(12V)/20mA 250V/3A 250V/3A – suivant plaque signalétique 110 à 240V Entrée logique Thermocouple Contact libre de potentiel AC/DC – Pt100/1000 (3 fils) à Le raccordement électrique ne Pt100/1000 KTY11-6 doit être effectué...
-
Page 55: Conduite
Conduite Affichage et touches (1) Indicateur 7 segments 4 digits, verts Alternance de l’affichage pour l’affichage et la saise des consignes, des paramètres et des codes. Hauteur des chiffres Type 702040/41/42 : 10mm Type 702043/44 : 20mm Affichage -1999 à +9999 Digit Décimale aucune, une, deux °... -
Page 56: Concept D'utilisation
Concept d’utilisation Affichage normal L’indicateur affiche la valeur réelle. Niveau "Utilisateur" La consigne SP est réglée à ce niveau. En cas de commutation active de la consigne par l’intermédiaire de l’entrée logique, SP 1 ou SP 2 s’affiche. La consigne de la rampe SPr s’affiche lorsque la fonc- tion de rampe est active. - Page 57 Affichage normal Niveau “Utilisateur” Niveau “Paramétrage” Pb:1 > 2s - Consignes1+2 Valeur réelle - Valeur du seuil d’alarme Consigne de la - Paramètre du régulateur rampe* - Pente de la rampe (uniquement affichage) Après le dernier paramètre Après le dernier >...
-
Page 58: Utilisation De La Fonction Minuterie (Timer)
Utilisation de la fonction minuterie (timer) Pilotage par le clavier La minuterie peut être pilotée, quand elle est affichée (niveau "Utilisateur"). Time-Out inactif. Pilotage par l’entrée logique Pour configurer l’entrée logique, il est possible d’utiliser une touche comme la touche exemple dans ce cas, la minuterie peut également être pilotée quand la valeur de la minuterie n’est pas affichée Affichage... -
Page 59: Fonctions
Fonctions Nous vous recommandons de procéder de la manière suivante : h Etudier les fonctions de l’appareil h Reporter le code de configuration et les valeurs des paramètres dans le tableau prévu à cet effet au chapitre 6. Inscrire les valeurs ( ) ou cocher la sélection ( ). -
Page 60: Entrée Valeur Réelle
Entrée valeur réelle vPage 33 Symbole Capteurs/Sondes (entrée valeur réelle) vPage 33 C111 Unité de la valeur réelle (°C/°F)/des décimales de l’affichage vPage 37 C112 Valeur initiale/finale de la plage des valeurs pour signaux normalisés → Exemple : 0 à 20 mA 20 à... -
Page 61: Entrée Logique
Entrée logique Verrouillage du clavier Pilotage par touches possible. Pilotage par touches impossible. Verrouillage des Accès aux touches possible. Accès aux touches impossible. Le démarrage de l’auto-optimisation Le démarrage de l’auto-optimisation est niveaux est possible. impossible. Arrêt rampe Rampe active. Rampe arrêtée. -
Page 62: Régulateur
Régulateur Structure du régulateur La structure du régulateur est définie par l’intermédiaire des paramètres → Pb .1 Exemple : réglage pour régulateur avec comportement =120, =0s, =350s Symbole Remarques C113 Type et affectation des sorties de régulateur aux sorties physiques vPage 34 Sorties 1+2 vPage 35... - Page 63 Symbole Remarques vPage 38 Durée de la période de commutation 1 (1ère sortie de régulateur) Cy 1 Durée de la période de commutation 2 (2e sortie de régulateur) La durée du cycle de commutation doit être choisie de telle sorte que l’apport en énergie au process Cy 2 s’effectue de façon continue mais que les organes de commutation ne soient pas trop sollicités.
-
Page 64: Seuil D'alarme (Contact D'alarme)
Seuil d’alarme (contact d’alarme) HySt HySt HySt HySt HySt HySt lk1 à lk6 : surveillance par rapport à la consigne. lk7 / lk8 : surveillance par rapport à HySt HySt une valeur fixe w - consigne, x - valeur réelle Symbole Remarques vPage 34... -
Page 65: Fonction De Rampe
Fonction de rampe Consigne de la rampe SPr Valeur réelle Réseau ON (SP 1 actif) t2 à t3 Coupure secteur ou dépassement inf./sup. de l’étendue de mesure t4 à t5 Arrêt rampe SP 2 Commutation de la consigne sur Symbole Remarques vPage 34 Fonction rampe (activée/désactivée, unité... -
Page 66: Auto-Optimisation
Auto-optimisation L’auto-optimisation définit les paramètres d’un régulateur avec structure PID ou PI. Les paramètres suivants sont déterminés : Pb:1 Pb:2 Cy 1 Cy 2 Le régulateur sélectionne entre le procédé a ou b en fonction de l’importance de la dérive du régulateur : b) Auto-op- Démarrage... -
Page 67: Verrouillage Des Niveaux Par Code
Verrouillage des niveaux par code Au lieu de l’entrée logique, il est possible de verrouiller les niveaux à l’aide d’un code (l’entrée logique est prioritaire). h Réglage du code avec (>5s) en affichage nor- Le verrouillage des niveaux par l’entrée logique verrouille les niveaux de paramétrage et de configuration (correspond au code 011). -
Page 68: Fonction Minuterie (Timer) (Option)
Fonction minuterie (Timer) (option) La fonction minuterie peut influencer la régulation par l’intermédiaire d’un temps programmé . Après démarrage du timer par mise sous tension, pression sur les touches ou l’entrée logi- que, la valeur de démarrage du timer peut être ramenée à 0 immédiatement ou après que la valeur réelle dépasse une limite de tolérance programmée. - Page 69 Remarques concernant la fonction minuterie par rapport à la fonction rampe - Les consignes peuvent également être démarrées avec la fonction rampe. - L’arrêt de la minuterie n’a aucune incidence sur la fonction rampe. - Lorsque la régulation est active après l’écoulement du temps de la minuterie, la consigne en cours est démarrée avec la rampe.
- Page 70 Symbole Remarques Fonction minuterie vPage 36 C120 C120 = 1 La régulation s’arrête après écoulement du temps Régulation délimitée par le temps : réglé sur la minuterie (timer) (taux de modulation C121=3, 4, 7 ou 8 C121=1, 2, 5 ou 6 Représentations avec et sans démarrage par l’intermédiaire de la...
- Page 71 Symbole Remarques après démarrage du timer, réglage C120 = 2 Commutation de consigne en fonction du temps : sur la consigne . Après écoulement du temps de la minuterie, le régulateur commute automatiquement sur C121=3, 4, 7 ou 8 C121=2 ou 6 C121=1 ou 5 SP 2 S P2...
- Page 72 Symbole Remarques après démarrage du timer, peut être ramené à 0. La régulation se fait C120=4 Timer : indépendamment du timer. L’écoulement du temps de la minuterie peut également être signalé par l’intermédiaire d’une sortie C121 =1, 2, 5 ou 6 Signalisation Timer C122 = 1 C122 = 3...
- Page 73 Symbole Remarques vPage 36 Condition de démarrage de la minuterie C121 La valeur de démarrage du timer est décrémentée quand : 1. mise sous tension ou entrée logique/clavier 2. démarrage par le clavier/l’entrée logique 3. limite de tolérance (1K ou 5K) atteinte par la valeur réelle (démarrage par le clavier/l’entrée logique) La limite de tolérance dépend du régulateur : - Régulateur à...
- Page 74 Exemple de programmation Après démarrage par l’entrée logique ou le clavier, régler 30 minutes une consigne à 80°C. En cas de panne secteur, la régulation doit être interrompue. Configuration : - C111 à C116 : programmation du régulateur - C117=5 : entrée logique = pilotage de la minuterie - C120=1 : fonction timer = régulation délimitée par le temps - C121=6 : condition de démarrage de la minuterie = par l’entrée logique/clavier - interruption en cas de panne secteur...
- Page 75 Pilotage : h Saisir la consigne SP (80°C) 30 min. h Appuyer sur la touche jusqu’à ce que t i 0 s’affiche 80°C h Passer au niveau minuterie à l’aide de (>2s) h Entrer la valeur de démarrage du timer t 0 _ (30.00) h Retour au niveau "Utilisateur"...
-
Page 76: Tableaux : Configuration Et Paramétrage
Tableaux : Configuration et paramétrage C112 C111 Capteur Décimale/Unité 9999/°C Pt 100 (3 fils) 999.9/°C Pt 1000 (3 fils) 99.99/°C >2s KTY11-6 (2 fils) 9999/°F Pt 100 (2 fils) 999.9/°F Pt 1000 (2 fils) 99.99/°F Cu-CuNi „T“ Fe-CuNi „J“ Cu-CuNi „U“... - Page 77 C113 Type de régulateur Sortie 1 (relais) Sorties 2+3 (logique + relais) Rég. à 2 plages (inverse) Régulateur LK/Signalisation timer Rég. à 2 plages (direct) Régulateur LK/Signalisation timer Rég. à 3 plages Régulateur inverse Régulateur direct Rég. à 2 plages (inverse) LK/Signalisation timer Régulateur Rég.
- Page 78 C116 C117 Sorties en cas d’erreur Entrée logique LK/Signalisation Sans fonction timer désactivée 100% Verrouillage du clavier -100% Verrouillage du niveau LK/Signalisation Arrêt rampe 100% Commut. de la consigne timer activée Pilotage du timer Limitation min. du taux de modulation y.2 active Limitation min.
- Page 79 C120 Fonction Minuterie Sans fonction Régulation délimitée par le temps Commutation de consigne en fonction du temps Temporisation au démarrage Minuterie (régulation par rapport à la minuterie) Etat comme avant la C121 Conditions de démarrage de la minuterie . . . panne Après réseau ON, entrée logique/clavier Par entrée logique/clavier...
- Page 80 C122 C123 Signalisation minuterie X Unité de temps (Timer) Sans fonction mm.ss (max. 99.59) Du démarrage du timer hh.mm (max. 99.59) jusqu’à écoulement hhh.h (max. 999.9) Après 10s s = seconde ; m = minute ; h = heure Après 1min. De fin à...
- Page 81 Paramètre Explication Plage de valeurs Réglage Votre d’usine réglage Consigne 1 SPL à SPH sP 1 sP 2 Consigne 2 SPL à SPH Valeur limite de l’alarme -1999 à +9999Digit Bande proportion. 1 0 à 9999Digit Pb:1 Pb:2 Bande proportion. 2 0 à...
-
Page 82: Messages D'erreur
Messages d’erreur Affichage Descriptif Cause/Remède L’indicateur de valeur réelle ou Dépassement inf./sup. de l’étendue de l’indicateur de la valeur du mesure par la valeur réelle. timer affiche „1999“ en Régulateur et alarmes se référant à l’entrée clignotant. valeur réelle se comportent suivant la Afficher la valeur en cours du configuration des sorties. -
Page 83: Données Techniques
Surveillance du circuit de mesure ( • = détecté) Capteur Dépassement inf./sup. Court-circuit du Rupture du capteur/de de l’étendue de capteur/de la ligne la ligne mesure Thermocouple •/• • Sonde à résistance •/• • • Tension 2 à 10V/0,2 à 1V •/•... - Page 84 Entrée thermocouple Entrée sonde à résistance Désignation Désignation Etendue de mesure Etendue de mesure Pt 100 EN 60751 -200 à +850°C Fe-CuNi „L“ -200 à +900°C Fe-CuNi „J“ EN 60584 -200 à +1200°C Pt 1000 EN 60751 -200 à +850°C Cu-CuNi „U“...
- Page 85 Indice de protection : Compatibilité électromagnétique: EN 61 326 IP66 (en façade) suivant EN 60 529 Résistance aux parasites : classe B IP20 (à l’arrière) Emission de parasites : normes industrielles Agrément: UL et CSA (seulement les appareils avec logo JUMO)
- Page 88 0892 700 733 (0,337 Euro/min) E-Mail : mail@jumo.net Internet : www.jumo.net JUMO Mess- und Regeltechnik AG JUMO Automation S.P.R.L. / P.G.M.B.H. / B.V.B.A. Laubisrütistrasse 70 Industriestraße 18 8712 Stäfa, Suisse 4700 Eupen, Belgique Telefon : +41 44 928 24 44 Téléphone : +32 87 59 53 00...
