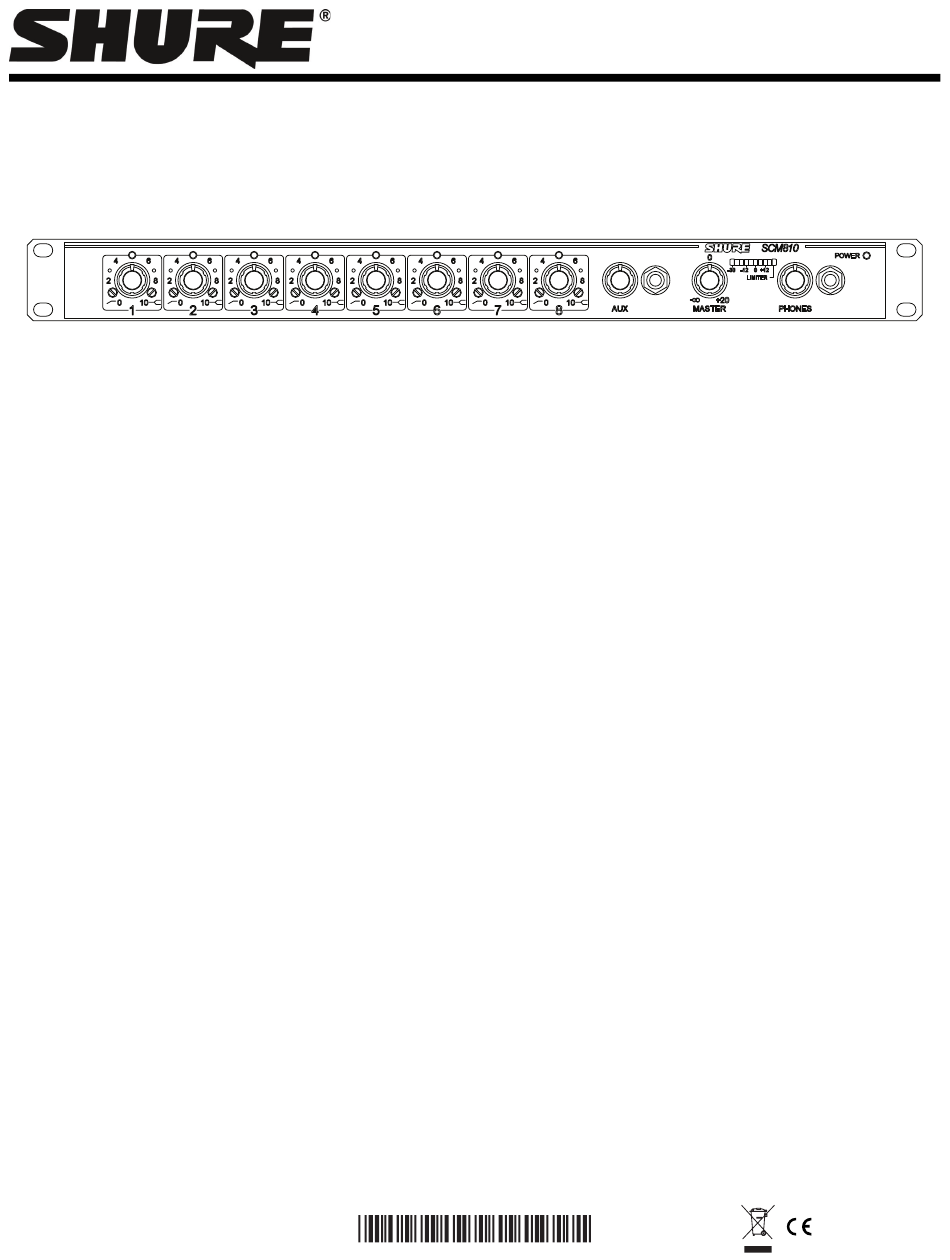

- Page 1 Models SCM810/SCM810E Automatic Mixer User Guide MÉLANGEUR AUTOMATIQUE AUTOMATISCHER MIKROFONMISCHER MEZCLADORA AUTOMATICA PARA MICROFONOS MIXER AUTOMATICO PER MICROFONI ©2011 Shure Incorporated Printed in U.S.A. 27D8448 (Rev. 3)
-
Page 2: Consignes De Sécurité Importantes
FRANÇAIS ! CONSIGNES DE SÉCURITÉ IMPORTANTES ! LIRE ces consignes. UTILISER uniquement avec un chariot, un pied, un trépied, CONSERVER ces consignes. un support ou une table spécifié par le fabricant ou vendu OBSERVER tous les avertissements. avec l'appareil. Si un chariot est utilisé, déplacer l'ensemble SUIVRE toutes les consignes. -
Page 3: Mélangeur Automatique Scm810
FRANÇAIS MÉLANGEUR AUTOMATIQUE SCM810 REMARQUE Contrairement au système AMS de Shure fait pour des microphones et mélangeurs spécialisés, le SCM810 est recommandé pour tous les signaux de ligne ou de microphone à basse impédance de qualité professionnelle. DESCRIPTION • Le circuit de Verrouillage dernier micro maintient le niveau de son am- biant Le Shure SCM810 est un mélangeur automatique à... -
Page 4: Sortie Porte, Entrée Accord Silencieux Et Entrée
Le signal de sortie peut être 11. Connecteur d'alimentation et commutateur à bascule de 120 VCA réglé sur le niveau du microphone (se reporter à Modifications inter- (SCM810) : Le commutateur met l'appareil sous tension lorsque le nes). cordon d'alimentation est branché sur 120 VCA. -
Page 5: Interrupteurs À Positions Multiples
(utiliser des câbles blindés à 2 conducteurs conventionnels). Insérer un tournevis ou un autre outil Pour monter le SCM810 sur un rack audio standard de 483 mm (19 po), dans la fente située au-dessus de chaque connecteur de bloc et régler l'installer en insérant les vis à... -
Page 6: Égaliseur
6. Le SCM810 est prêt à fonctionner. FULL ÉCRÊTEUR Le SCM810 est doté d'un écrêteur de signal de sortie pour empêcher les effets de distorsion durant les pointes élevées sans toutefois affecter les 20,000 niveaux de signaux normaux. Le fait d'augmenter les niveaux individuels ou FREQUENCY (Hz) principaux accroît le signal de sortie moyen et, par conséquent, le niveau... -
Page 7: Spécifications
S'il est mis 60 Hz (SCM810) ou 230 VCA, 50 Hz (SCM810E) ; gain total ; 1 kHz, une voie activée ; impédances des sources : microphone 150 , ligne 150 ;... -
Page 8: Fonctions Avancées
44,5 mm x 483 mm x 317 mm FONCTIONS AVANCÉES Les fonctions avancées de la table SCM810 ne sont recommandées que pour les personnes possédant des connaissances techniques et un certain niveau de familiarité en ce qui concerne les équipements électroniques audio. -
Page 9: Entrée Accord
à la terre. Cette section contient des suggestions relatives à l'utilisation des possibilités logiques du SCM810. Il est à noter que l'utilisation de ces IMPORTANT : Si l'on utilise un seul câble pour le signal audio du microphone et l'alimentation c.c. - Page 10 Un système de sonorisation utilisant des relais de 24 V peut être utilisé avec • Un haut-parleur de système d'appel de personnes le SCM810 sans modification si la consommation de courant de la bobine • Un haut-parleur de signal de retour de téléconférence audio de relais est inférieure à...
- Page 11 FIGURE 18 FIGURE 19 Commandes numériques ou micro-ordinateurs Les broches logiques du mélangeur SCM810 peuvent interagir avec des circuits de commandes numériques personnalisés ou des micro-ordinateurs et permettre des possibilités illimitées en terme de fonctions de commande du système de sonorisation.
-
Page 12: Modifications Internes
Porte de voix du mélangeur SCM810 pour la console de mixage 2. Des trous sont prévus sur la carte aux endroits où il faut ajouter les Le SCM810 peut être utilisé avec de grandes consoles de mélange pour résistances. permettre un mixage automatique pour les causeries, réunions-débats, et 3. - Page 13 4. Acheminer les fils de cavalier à l'endroit de commande à distance voulu et les souder à un interrupteur à bascule unipolaire unidirection- nel. Les fils peuvent sortir du châssis du SCM810 au-dessus des inter- rupteurs à positions multiples. La mise en court-circuit de n'importe quel fil vers le fil de terre règle la(les) fonction(s) de l'interrupteur cor-...
- Page 14 United States, Canada, Latin Europe, Middle East, Africa: Asia, Pacific: America, Caribbean: Shure Europe GmbH Shure Asia Limited Shure Incorporated Wannenäckestr. 28, 22/F, 625 King’s Road 5800 West Touhy Avenue 74078 Heilbronn, Germany North Point, Island East Niles, IL 60714-4608 USA...
