| Instructions de déchargement sur le site, installation et raccordement

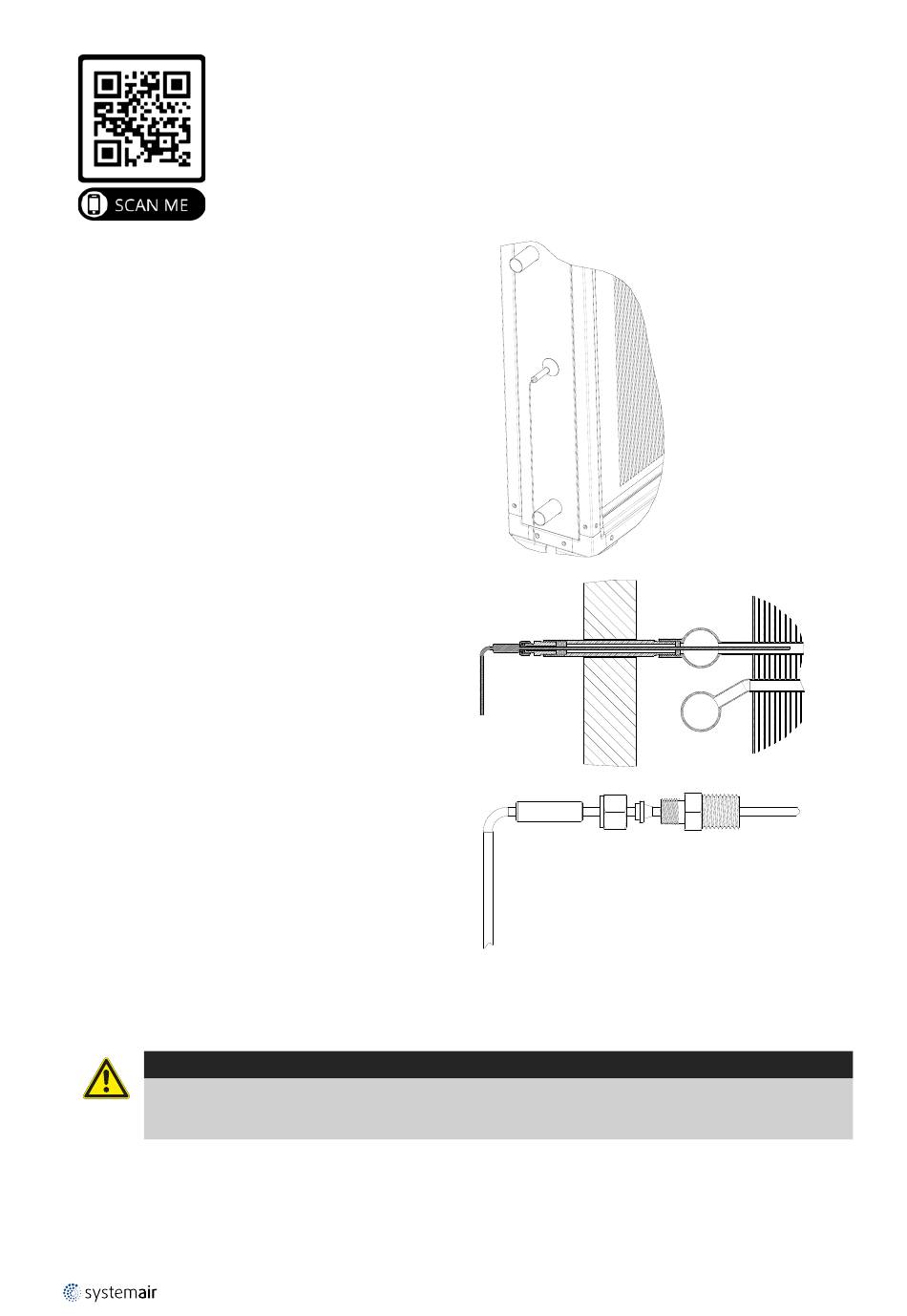

Afin de protéger la centrale contre le gel, un capteur de
température pour la transmission du signal analogique
vers le contrôleur est placé dans un tuyau sur le tuyau de
collecte destiné à l'eau de retour. Le capteur doit être in-
stallé de manière étanche avec un capuchon dans le
tuyau avant la mise sous pression d'eau dans le serpentin.
Le tuyau du capteur est soudé sur le tuyau de collecte et
il est important de le maintenir contre le tuyau lors du ser-
rage du capuchon.
Serpentin vu du dessus. Le capteur mesure la tempéra-
ture d'eau à l'intérieur d'un des petits tuyaux d'eau de
l'eau de retour dans le serpentin. Le capteur réduit la sec-
tion dans ce tuyau et donc aussi le débit d'eau chaude
dans ce tuyau. La température de ce tuyau est plus basse
que la température dans les autres tuyaux grâce au débit
d'air dans le serpentin. Étant donné que la température la
plus basse existant dans le serpentin est mesurée ici, ce
système permet un avertissement précoce et de sécurité
en cas de gel.
Il est important de resserrer suffisamment l'écrou pour
s'assurer que le système de sonde soit complètement
étanche.
I.4.4.3.2 Raccordements hydrauliques des batteries eau glacée
Les batteries avec 3 rangées ou plus doivent toujours être raccordées à contre-courant du débit d'air.
Attention
Si l'eau est glycolée, le glycol doit être sans additif (glycol automobile non autorisé).
Un système de purge d'air automatique doit être installé sur la partie la plus élevée des deux canalisations -
aller ou retour.
I.4.4.3.3 Moteur de vanne et vanne pour eau chaude
La vanne et le moteur de la vanne ne sont pas installés d'usine. Il est possible d'utiliser une vanne à deux voies ou une
vanne à trois voies.
