Installation
Note : Mettez toujours l'alimentation électrique du régulateur numérique à OFF avant de modifier l'une des sélections de l'interrupteur.
■ Sélections (E5AK/E5EK)
Sur un modèle standard, configurez les cartes de sortie correspon-
dant aux sorties de contrôle 1 et 2 avant de monter le régulateur de
température.
Sur un modèle positionneur de vanne , la carte de sortie relais est
déjà installée. Par conséquent, cette opération de configuration est
inutile. (Ne la remplacez pas par d'autres cartes de sortie).
Lors de l'installation des cartes de sortie, retirez le mécanisme
interne du boîtier et insérez les cartes de sortie aux emplacements
des sorties de contrôle 1 et 2.

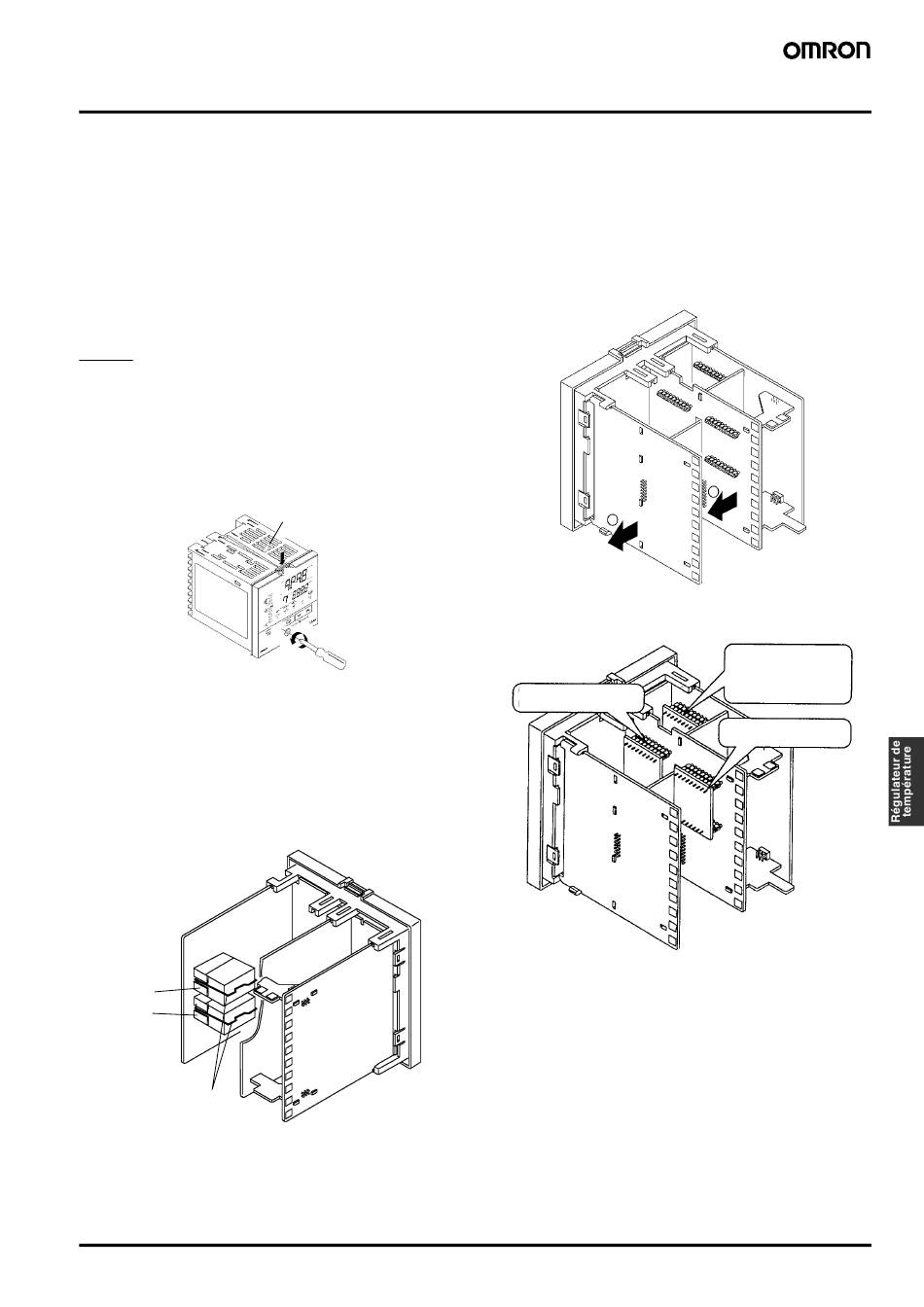

E5AK
Extraction
Lorsque vous extrayez le mécanisme interne du boîtier, utilisez un
tournevis Phillips correspondant à la taille de la vis montée sur la
partie inférieure du panneau avant.
1. Appuyez sur le crochet en haut du panneau avant et tournez le
tournevis vers la gauche pour desserrer la vis située sur la partie
inférieure du panneau avant.
2. Extrayez le mécanisme interne en le tirant vers vous, tout en
maintenant les deux côtés du panneau avant.
Installation de la carte de sortie
• Avant l'installation
Vérifiez le type de carte de sortie que vous prévoyez d'installer.
• Procédure
1. Vérifiez les positions des emplacements auxquels vous prévoyez
d'insérer les cartes de sortie, comme illustré dans le schéma qui
suit.
SORTIE 1
SORTIE 2
Etrier
2. Insérez la carte de sortie correspondant à la sortie 1 dans
l'emplacement « OUT1 » (sortie 1) et la carte de sortie corres-
pondant à la sortie de contrôle 2 dans l'emplacement « OUT2 »
(sortie 2).
3. Fixez les cartes de sortie à l'aide de l'étrier de fixation (acces-
soire).
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Crochet
Installation de la carte optionnelle
• Avant l'installation
Vérifiez le type de carte optionnelle que vous prévoyez d'installer.
• Procédure
1. Retirez la carte d'alimentation et les cartes optionnelles dans
l'ordre indiqué dans le schéma qui suit.
2. Insérez les cartes optionnelles dans les emplacements corres-
pondant aux options 1 à 3. Le schéma ci-après illustre la relation
entre les cartes optionnelles et les positions de montage.
Option 2
E53-AKF : Sortie de transfert
3. Montez les cartes optionnelles et la carte d'alimentation dans
l'ordre indiqué.
Régulateur digital
Option 1
E53-AKB :
Entrées
d'événement 1/2
E53-AK01 : RS-232C
E53-AK02 : RS-422
E53-AK03 : RS-485
Option 3
E53-AKB : Entrées
d'événement 3/4
E5@K-T
I-135
