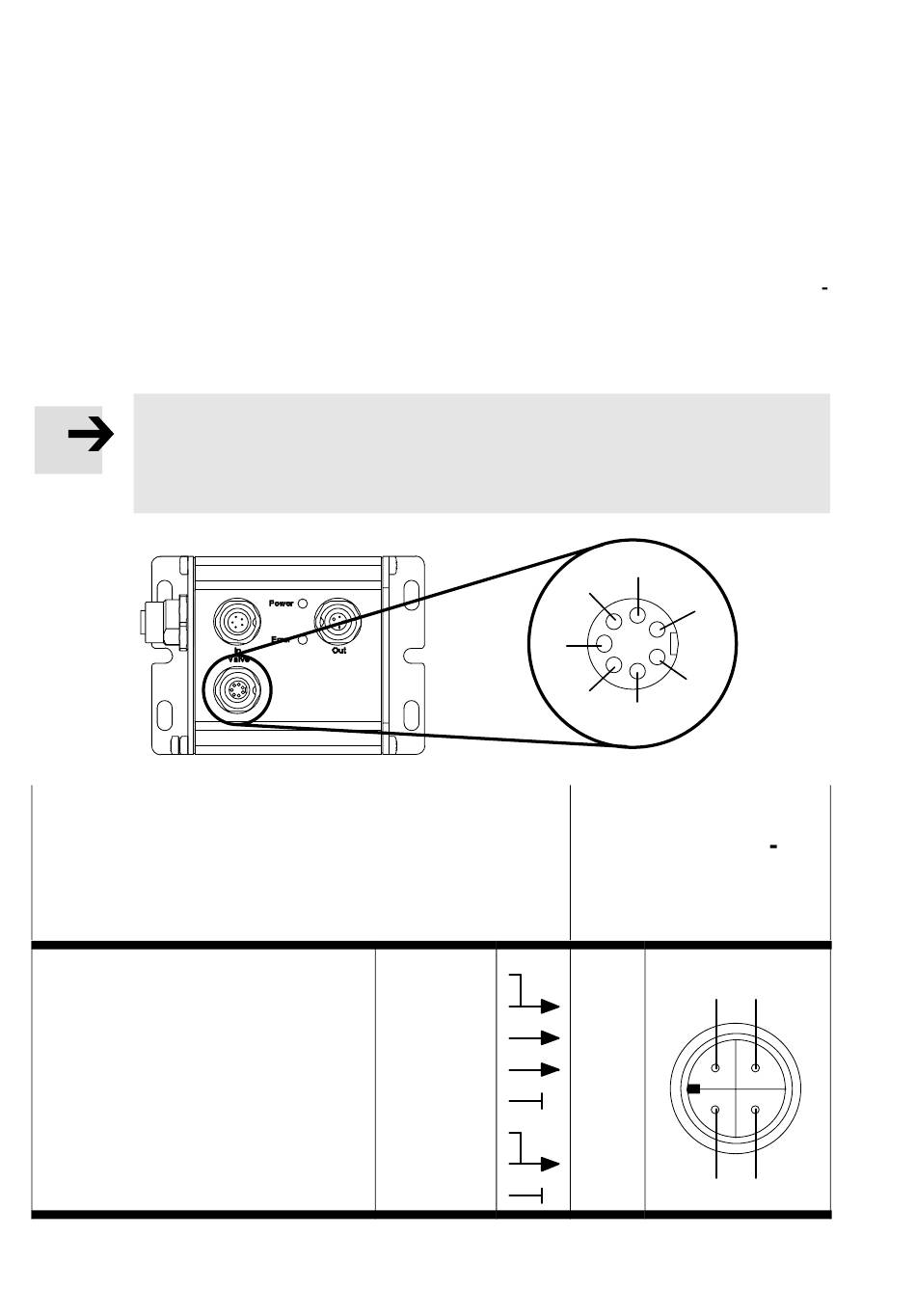

4.3 Raccordement du distributeur proportionnel
Le connecteur du distributeur fournit l'alimentation électri
que du distributeur et la tension de commande du tiroir du
distributeur.
Note
Utiliser exclusivement le câble d'origine du type
KMPYE−... .
Affectation des broches et couleur des
brins du câble KMPYE−...
2 : 0 V
3 : 0 V
4 : Valeur nominale U(s)
5 : Masse
6 : n.c., non connecté
7 : Aliment. 24 V du distribut.
1 : Aliment. 24 V du distribut.
n.c., non connecté
40
4
marron
vert
jaune
gris
rose
blanc
bleu
rouge
Festo SPC−AIF−INC 0406NH Français
6
5
7
1
3
2
Connect. femelle
pour le distribu
teur (MPYE) sur le
câble KMPYE−...
2
2
3
4
n.c.
1
n.c.
1
3
4
