Félicitations pour votre acquisition du poêle/insert Scan !
Vous avez choisi un produit d'un des premiers producteurs de poêles-cheminées en Europe, et nous sommes convaincus
que votre poêle vous fera un long usage et vous procurera beaucoup de plaisir, si vous observez les conseils et les instruc-
tions de ce manuel.
Vous devez impérativement lire ce manuel ainsi que celui d'installation et d'usage général avant de commencer
l'installation.
Coffret d'entretien
1 clé hexagonale
1 cale métallique (pour le nettoyage, service ou démontage
de la porte)
1 gant de protection
Cubes de paraffine pour la première mise en feu
Ouverture de la porte
1
Lors de la livraison, la porte est bloquée. La porte se laisse
ouvrir en tirant et tournant le bouton en même temps. Vous
ne devez pas activer la serrure en usage quotidien, l'axe de
guide pouvant se rayer et s'user inutilement.
Quand la porte est complètement ouverte, vous pouvez la
bloquer en activant le bouton du côté droit.
Montage
Le montage doit être effectué en accord avec les règles
locales dans le pays où le poêle est installé.
Avant l'installation
Vous référer au Manuel d'installation et d'usage général
livré avec le poêle en ce qui concerne distances de sécu-
rité (voir aussi page 4 de ces instructions), protection du
sol etc.
Raccordement à la cheminée
Pour le raccordement en une sortie supérieure, levez la
plaque supérieure (fig. 3) et montez la pièce de raccorde-
ment avec le clapet (fig. 4). Enlevez la vis dans les découpes
et pressez pour pouvoir monter le tuyau avec clapet et tige.
Nous recommandons de monter la pièce de raccordement
à l'intérieur de la buse du poêle afin que la condensation
reste dans le conduit et dans le poêle plutôt que sur la
plaque supérieure. La cheminée doit continuer avec le
même diamètre que la pièce de raccordement et être d'une
longueur suffisante pour assurer un bon fonctionnement
du poêle. Vous référez au manuel d'installation et d'usage
général pour plus d'informations ainsi qu'aux instructions du
fournisseur du conduit de fumée.
Pour le raccordement avec une sortie à l'arrière, levez la
plaquesupérieure et dévisser la plaque protectrice à l'arrière
du poêle. Les quatre vis qui tiennent la pièce de raccorde-
ment doivent être dévissées de l'intérieur, puis tournez la
pièce de raccordement de 180 degrés et fixez avec les
quatre vis.Montez le clapet de l'extérieur et remontez la
plaque supérieure. Le SCAN DSA 5 est maintenant prêt pour
être raccordé au conduit de cheminée.Le modèle mural est
préparé en usine pour le montage en sortie au dessus ou à
l'arrière.
Scan DSA 5
Vis d'ajustage
Le poêle est muni de deux vis au fond pour ajuster le poêle
de niveau.
Clapet/régulation du tirage de la
cheminée
Le tirage de la cheminée est régulé par le clapet au-dessus
du poêle. Si votre poêle est encastré, la tige de commande
du clapet doit être passée au travers de l'habillage.
4
2
5
3
8
7
6
1

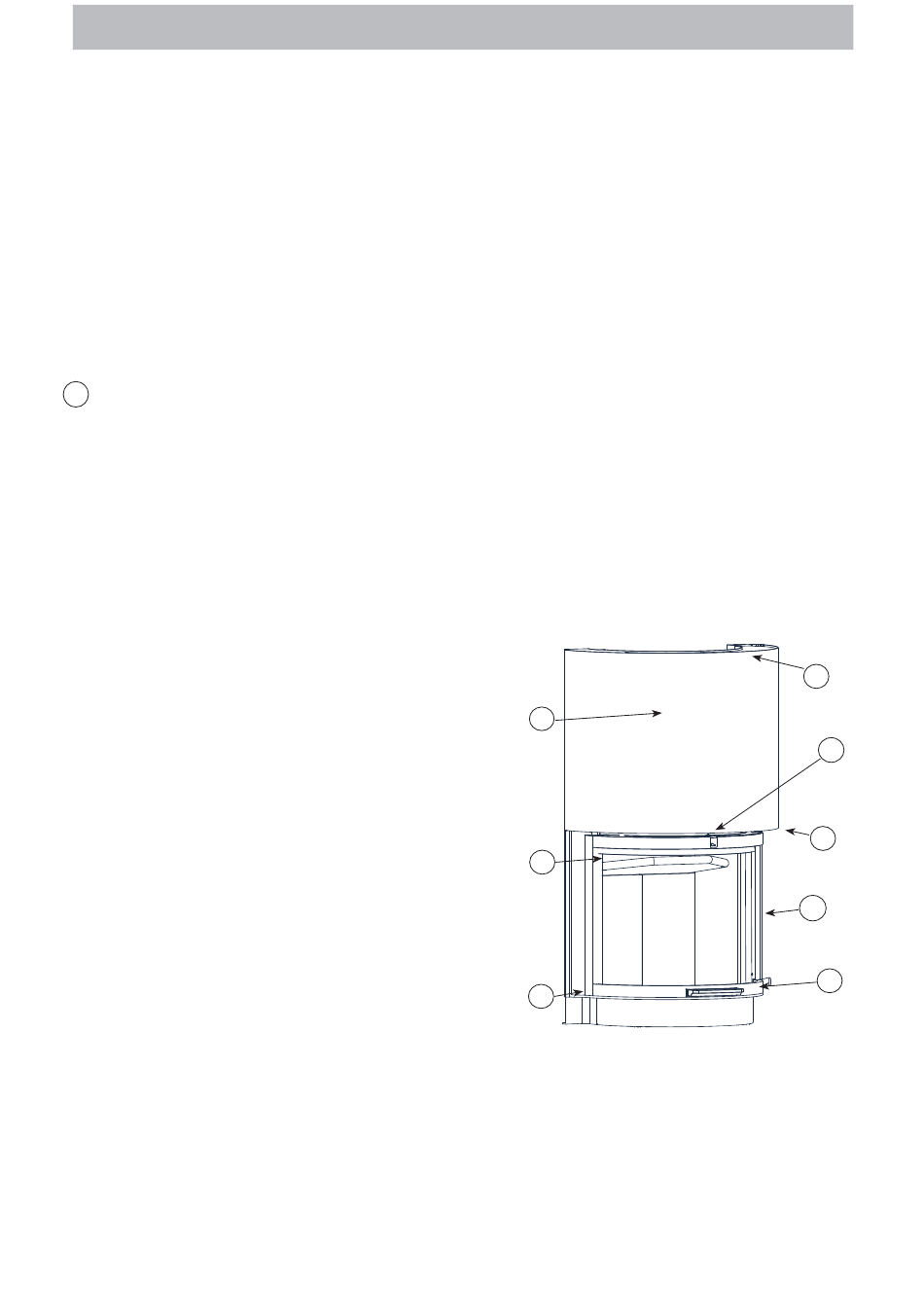

fig. 1
Fig. 1
