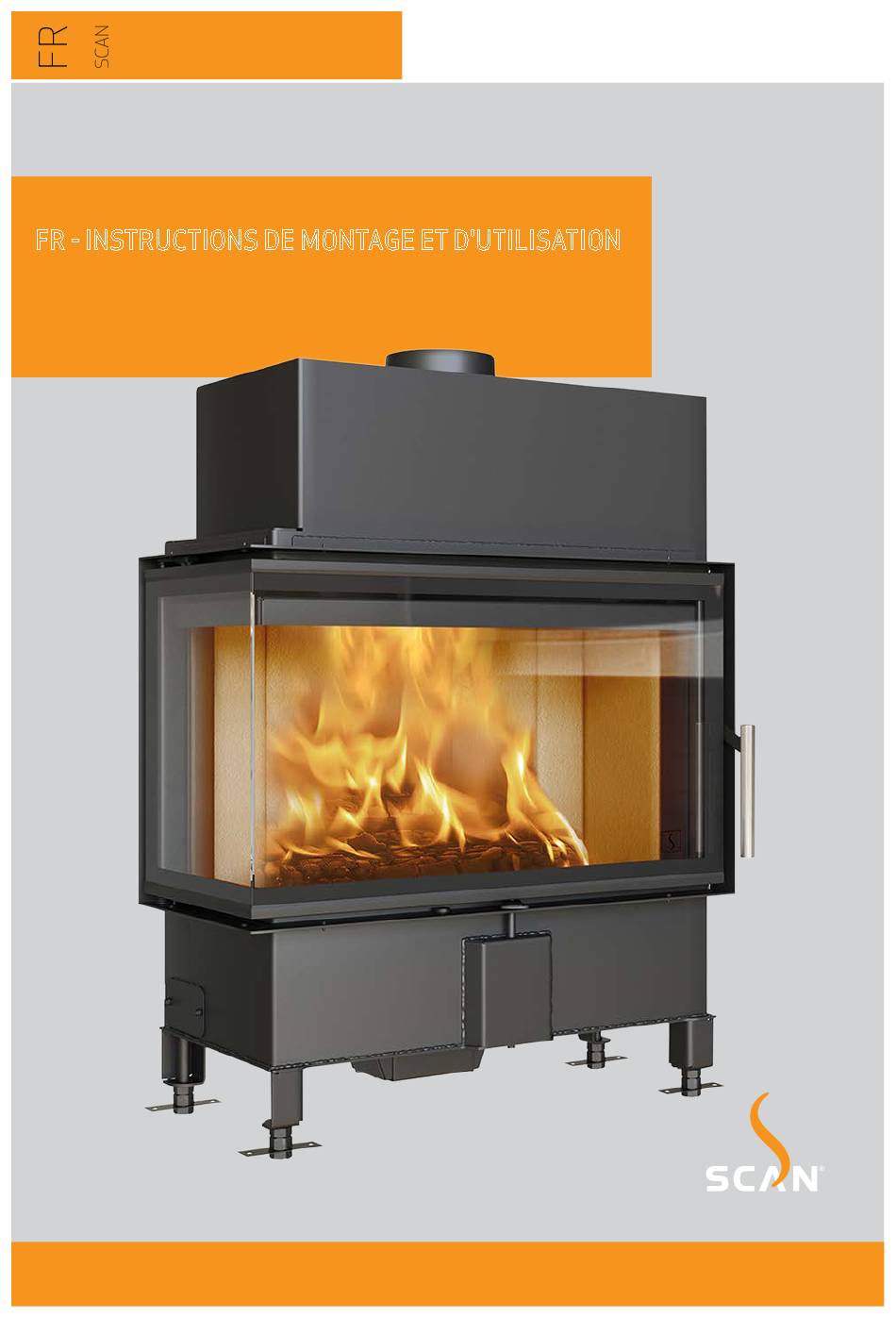

- Page 1 5007 FR FR - INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 5007 FR INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 5007 FR...
- Page 2 Afin de profiter au maximum du poêle, il est important de suivre nos conseils et indi- cations. Ce manuel doit être conservé pendant toute la durée de l’utilisation et trans- mis en cas de vente du poêle. SCAN 5007 FR SCAN 5007 FL...
- Page 3 SUMARIE ¬ ¬ CARACTERISTIQUES TECHNIQUES Installation Dimensions et dessins d'installation Securité Plaque signalétique Dimensions et caractéristiques techniques Numéro d'enregistrement du produit ¬ ¬ MONTAGE Accessoires Distance de securité Mise au rebut de l'emballage Découpe dans l'habillage Surface d'appui Prise d'air frais Plaque de sol Système de combustion fermé...
- Page 4 Il en est de même du montage d'accessoires ou d'options non fournis par Scan A/S. Cela peut également arriver dans le cas où des pièces nécessaires au fonctionnement et à la sécurité...
- Page 5 Traitement de surface Senotherm Poussière @ 13% O mg/Nm Longueur max. des bûches 50 cm No x à 13% O mg/Nm Poids Scan 5007 FR/FL 130 kg Rendement 86,69 Poids Scan 5007 FR/FL Index de rendement énérgétique 145 kg avec bouclier thermique Classe énergétique...
- Page 6 DIMENSIONS ET DESSINS D'INSTALLATION...
- Page 7 DESSINS D'INSTALLATION...
- Page 8 Tous les poêles cheminées Scan sont fournis avec un numéro de série (numéro d'enregistrement de produit). Veuillez noter ce numéro à l'arrière de ce manuel ; il vous sera demandé de le fournir lorsque vous contacterez votre revendeur ou SCAN A/S.
- Page 9 CHEMINÉE EXISTANTE ET CHEMINÉE MODULAIRE S'il est prévu de raccorder le poêle à un conduit de cheminée existant, il est astucieux de demander conseil à un revendeur Scan agréé ou un ramoneur local. Il est également possible d'obtenir des conseils quant à la rénovation éventuelle du conduit de cheminée.
- Page 10 EXIGENCES POUR LA CHEMINÉE Le conduit de fumée doit avoir un diamètre interne minimum de 148 mm et avoir une désignation T400 et être classé G pour le test de résistance à la combustion de la suie. Sa longueur minimale doit être de 5 mètres. Si vous optez pour raccorder le poêle avec un tuyau coudé, vous devez utiliser un coude courbé, car ceci assure un meilleur tirage.
- Page 11 SIGN: MATERIALE: VÆGT: M3 NR.: M3 NR.: DIM.: DIM.: AREAL: AREAL: Scan A/S Scan A/S DK-5492 Vissenbjerg© DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003032.idw C:\Working Folder\Designs\Scan 5006\95006003.idw STI: STI: rewall for kasse rewall for kasse 95003032 TG.NR: 95006003 TG.NR: 22-01-2018 VÆGT: DATO:...
- Page 12 (ACCESSOIRE) Une boîte à air frais peut être achetée comme accessoire. Un tuyau de raccordement (Ø150 mm) est également disponible à la vente dans la plupart des marchés de la construction. Drawing Friskluftsadapter Scan 5007 FR/FL 03-06-2020 95007004 Name: Date:...
- Page 13 M3 NR.: DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003019.idw STI: ACCUMULATEURS DE CHALEUR (ACCESSOIRES) Les accumulateurs de chaleur sont réalisées dans une matière spéciale dotée d'une capacité thermique élevée. Les pierres sont chauffées pendant le fonctionnement du poêle et restituent la chaleur après l’extinction du feu. Cela rallonge le temps pendant lequel le poêle chauffe.
- Page 14 95002014 Stove: Name: Date: number: Constructed /Changed by: Material: Weight: Articlenumber: Area: SCAN A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5002\95002014.iam Path: Placez le bouclier thermique sur le dessus de l'insert Montage at varmeskjold Scan 5002 EMNE: TG.NR: 95002007 20-06-2017 TERIALE: VÆGT:...
- Page 15 DATO: SIGN: MATERIALE: VÆGT: M3 NR.: DIM.: AREAL: Scan A/S Installez d'abord les boucliers DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003010.idw STI: thermiques latéraux, puis le bouclier thermique arrière 1 : 2 ) Montage af varmeskjold Scan 5003 95003011 NAVN: EMNE: TG.NR:...
- Page 16 à mollette B ( 1 : 4 ) Montage at varmeskjold Scan 5002 NAVN: EMNE: MATERIALE: VÆGT: M3 NR.: DIM.: AREAL: C:\Working Folder\Designs\Scan 5002\95002012.idw STI: Montage at varmeskjold 95003012 MNE: TG.NR: 12-07-17 VÆGT: DATO: SIGN: AREAL: Scan A/S DK-5492 Vissenbjerg©...
- Page 17 TG.NR: 12-07-17 DATO: SIGN: MATERIALE: VÆGT: M3 NR.: DIM.: AREAL: Scan A/S E ( 1 : 4 ) DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003015.idw STI: Montage at varmeskjold Scan 5003 95003015 NAVN: EMNE: TG.NR: Montage at varmeskjold Scan 5003 DATO: 12-07-17...
- Page 18 CADRES (OPTION)
- Page 19 CADRES (OPTION) Scan 5007 FR/FL Item nr. 50059032...
- Page 20 CADRES (OPTION) Scan 5007 FR/FL Item nr. 50059033...
- Page 21 Réalisez un trou dans le mur selon les mesures indiquées Fixez le cadre métallique avec les six vis, puis montez les six aimants sur les vis et placez la grille de convection sur les aimants Montage af konventionsrist, Scan 5003 Scan 5003 95003033 NAVN: EMNE: TG.NR:...
- Page 22 Lorsque vous allumez le feu, l'air de combustion doit être complètement ouvert. Fermé Ouvert Spjældregulering Scan 5003 95003006 NAVN: EMNE: TG.NR: 05-07-2017 MATERIALE: VÆGT: DATO: SIGN: M3 NR.: DIM.: AREAL: A ( 1 : 1 Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003006.idw STI:...
- Page 23 ALLUMAGE Nous recommandons d'utiliser des sachets d'allumage ou des produits similaires en vente chez le revendeur Scan. L'utilisation de ces produits permet d'allumer le bois plus vite et d'obtenir une combustion plus propre. Vous pouvez consulter notre vidéo montrant la bonne méthode d'allumage sur www.scan-stoves.com ou en acannant le QR-code.
- Page 24 CHAUFFAGE CONTINU Il est important d'obtenir une température aussi élevée que possible dans le chambre de combustion. Cela permet d'exploiter au mieux le poêle et le combustible et d'obtenir une combustion propre. Ainsi est-il possible d'éviter le dépôt de suie sur les doublages du foyer et la vitre.
- Page 25 MANIEMENT DU COMBUSTIBLE CHOIX DE BOIS/COMBUSTIBLE Toutes les essences de bois peuvent être utilisées comme combustible. En général, les essences de bois durs sont les meilleures pour chauffer, par ex. le hêtre et le frêne qui brûlent de façon homogène en ne produisant que peu de cendres. D'autres essences telles que l'érable, le bouleau et le sapin sont de bonnes alternatives.
- Page 26 VÉRIFICATION DE L'INSERT Scan A/S vous recommande de vérifier soigneusement votre poêle après l'avoir nettoyé et fait ramoner la cheminée. Vérifiez l’absence de fissures sur toutes les surfaces visibles. Vérifiez également que tous les assemblages sont étanches et que les joints sont correctement posés.
- Page 27 AREAL: Krog Iversen & Co A/S MATERIALE: VÆGT: DATO: 08-01-2018 SIGN: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003029.idw STI: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 5003\95003030.idw STI: Placez le support de déflecteur n° 6 sur le bord des plaques réfractaires en chamotte n° 3, 4a, 4b et 4c. Ensuite, placez le déflecteur inférieur n°...
- Page 28 NETTOYAGE DE LA VITRE Nos inserts sont conçus pour éviter une accumulation importante de suie sur la vitre. Cette protection optimale est obtenue par une arrivée suffisante d‘air de combustion. Il importe en outre que le bois soit bien sec et que l'installation soit correctement réalisée (taille hauteur des conduits, arrivée d'air..).
- Page 29 RECHERCHE DE PANNES REFOULEMENT DE FUMEE ¬ Bois humide ¬ Mauvais tirage dans le conduit de cheminée ¬ La cheminée n'est pas bien dimensionnée pour le poêle ¬ Vérifier si le conduit de fumée/la cheminée est obstrué ¬ Dépression dans la pièce ¬...
- Page 30 GARANTIE Tous les produits Scan de chauffage au bois sont fabriqués dans des matériaux de toute première qualité et soumis à un contrôle qualité sévère avant de quitter l'usine. Si malgré cela des défauts ou vices de fabrication apparaissent, nous accordons un droit de réclamation/une garantie de 5 ans.
- Page 31 NOTES...
- Page 32 Numéro d'enregistrement du produit Rappelez ce numéro pour toute demande Edition: FR 95007500 10059351-P04 SCAN A/S Damsbovej 1 DK-5492 Vissenbjerg www.scan-stoves.com 12.01.2023...
