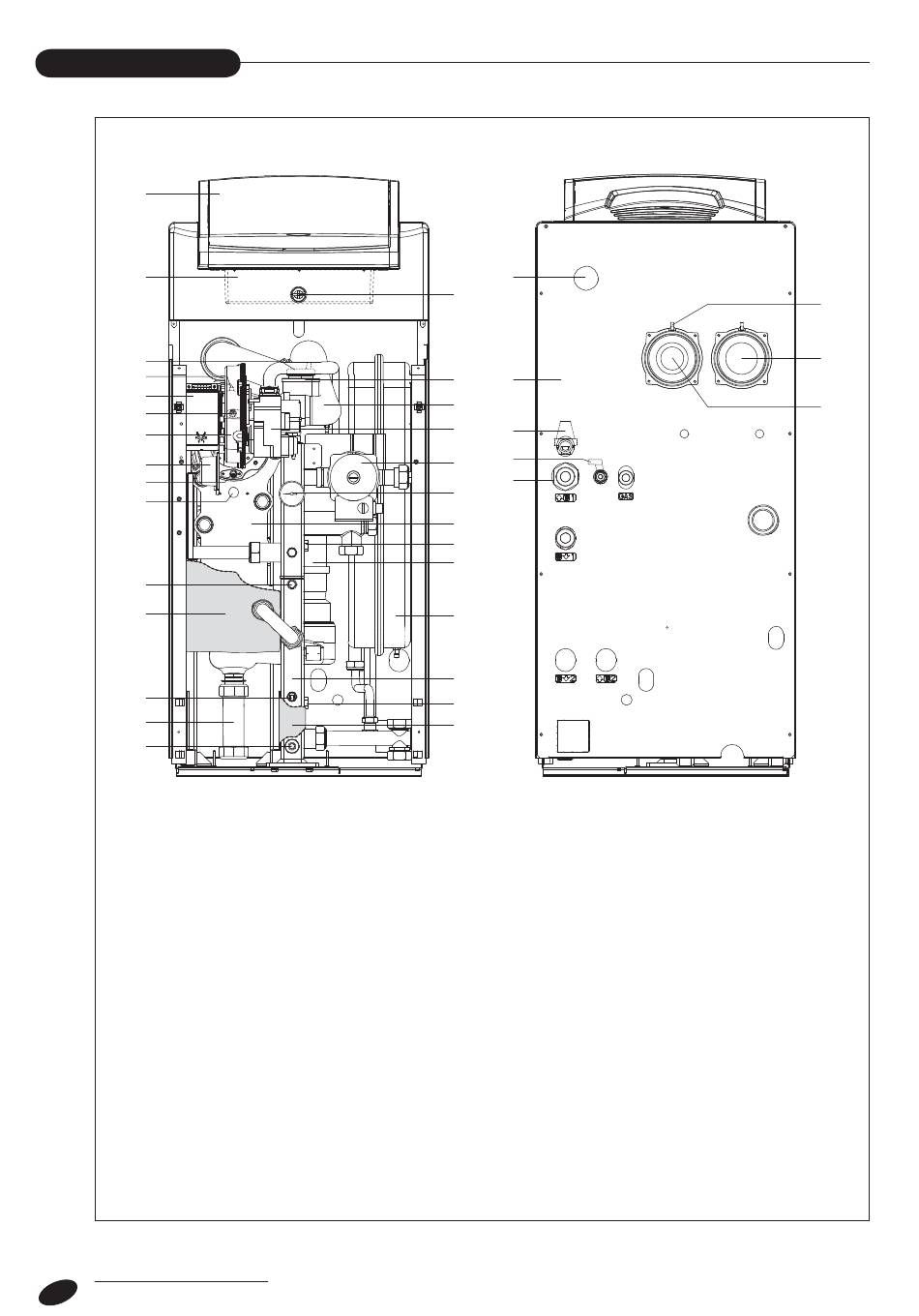

STRUCTURE
ALU DOMUS 20 ISC
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1 - Panneau de commande
2 - Unité de contrôle LMU
3 - Purgeur automatique
4 - Sonde départ
5 - Unité de contrôle ventilateur
6 - Sonde de détection
7 - Ventilateur
8 - Transformateur allumage
9 - Électrodes d'allumage
10 - Voyant de flamme
11 - Purgeur manuel
12 - Isolation du corps de la chaudière
13 - Sonde retour
14 - Siphon vidange condensats
15 - Robinet de vidange
16 - Isolation de la tour de distribution
17 - Pressostat eau
18 - Tour de distribution
8
GÉNÉRALITÉS
29
28
27
30
26
25
31
32
24
33
23
22
21
20
19
18
17
16
19 - Vase d'expansion installation
20 - Conduit d'évacuation des fumées
21 - Raccord vanne pour manomètre
22 - Corps de la chaudière
23 - Manomètre
24 - Circulateur installation
25 - Vanne gaz
26 - Conduit d'amenée de l'air comburant
27 - Cuve du purgeur
28 - Mécanisme d'ouverture du panneau
avant
29 - Passe-fils à membrane
30 - Panneau arrière
31 - Soupape de sécurité (3 bars)
32 - Robinet de remplissage installation
33 - Clapet anti-retour de série
34 - Raccord d'évacuation des fumées
35 - Raccord d'aspiration air comburant
36 - Prise pour analyse des fumées
36
35
34
