Les composants en option sont les suivants :
•
un CD EasyCare Tx,
•
un câble USB pour brancher le Tx Link à un appareil de traitement de
ResMed compatible.

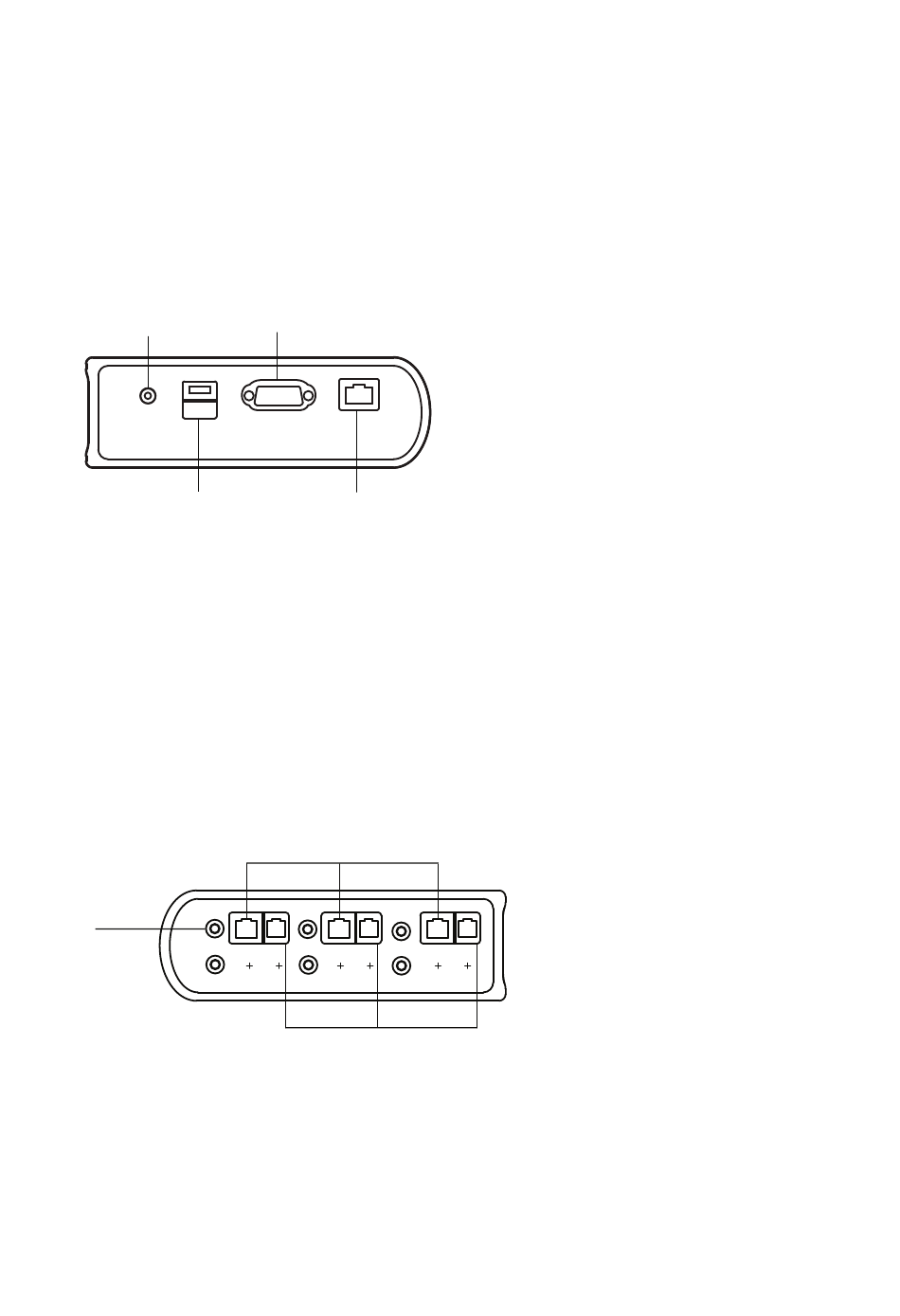

Branchement des appareils
Il est recommandé de ne brancher qu'un seul appareil de traitement à la fois,
soit via un port série, soit via un port USB.
1
2
1 Alimentation CC
2 USB
Connexions au PSG
Le Tx Link comporte jusqu'à six sorties CC analogiques chromocodées (A–F), qui
permettent de connecter les flux de données en temps réel mesurés par
l'appareil de traitement ResMed à un polysomnographe. Pour assurer la prise en
charge de différents types de polysomnographes, chaque sortie CC est
disponible à trois points de connexion. Chaque connecteur jack mono ne fournit
qu'un seul canal. Chaque connecteur modulaire fournit deux canaux.
1
1 Connecteur jack 3,5 mm mono (A–F)
2 Connecteur modulaire 6P6C (A+B, C+D, E+F)
3 Connecteur modulaire 4P4C (A+B, C+D, E+F)
3
4
3
Série
4
Ethernet
2
A
C
A
C
A
C
B
B
D
D
B
D
3
E
E
E
F
F
F
Branchement des appareils
3
