Un self supplémentaire doit disposer d'un blindage électromagnétique, d'un courant de saturation élevé, de
pertes réduites et d'un courant nominal supérieur au courant de service continu du moteur. Les exemples
de câblage suivants correspondent à une inductance supplémentaire de 4,7 μH et 22 μH. Si l'inductance
supplémentaire requise doit différer de cette valeur, les composants filtrants doivent être modifiés en consé-
quence. Si vous avez besoin d'aide pour configurer le filtre, contactez l'assistance maxon à l'adresse
http://support.maxongroup.com.
Exemple 1
Exemple 2

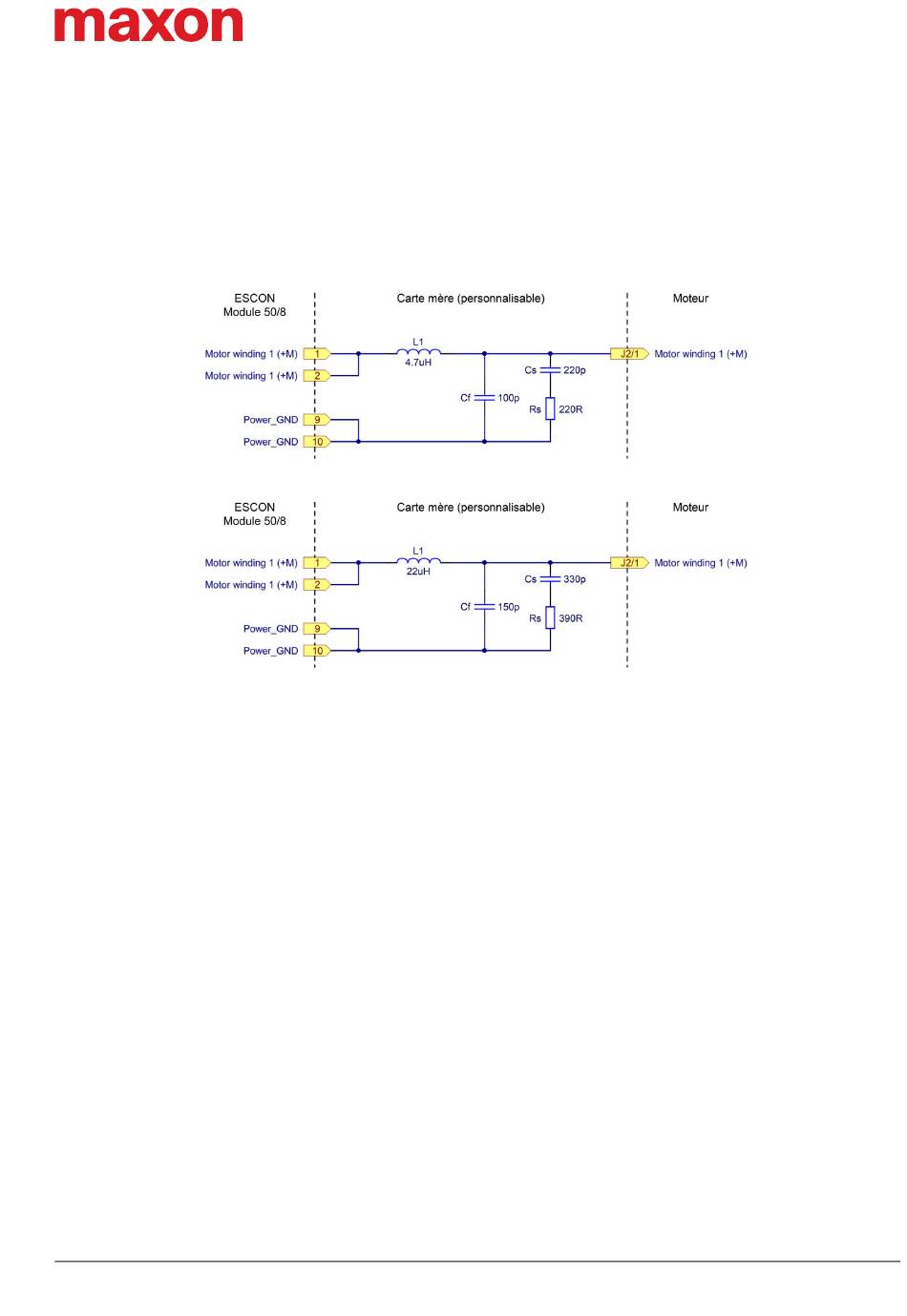

Illustration 5-26 Câblage bobinage moteur 1 (dans le principe, s'applique aussi aux bobinages 2 & 3)
