Illustration 3-11 Commutation Digin2 - Maxon ESCON Module 50/8 Documentation Technique

3.3.4.2
Tension d'entrée
Tension maximum d'entrée
0 logique
1 logique
Résistance d'entrée
Courant d'entrée avec 1 logique
Retard de commutation

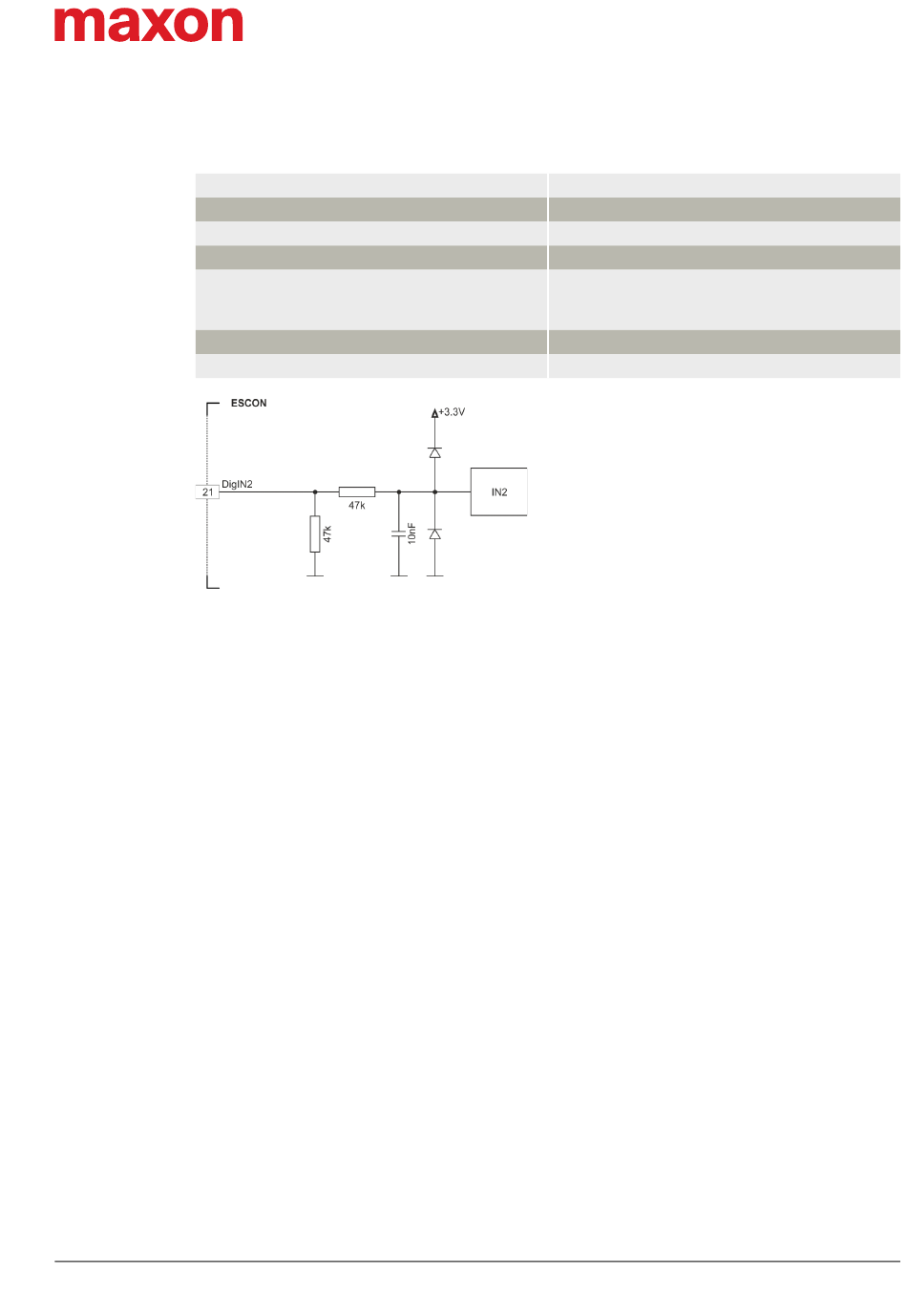

Illustration 3-11 Commutation DigIN2

ESCON Module 50/8 Documentation Hardware
CCMC | 2021-08 | rel9074
Entrée numérique 2
0...36 VDC
+36 VDC / −36 VDC
typique <1,0 V
typique >2,4 V
typique 47 kΩ (<3,3 V)
typique 38,5 kΩ (@ 5 V)
typique 25,5 kΩ (@ 24 V)
typique 130 µA @ +5 VDC
<8 ms
Configuration
Connexions
3-23
