2.2 Caractéristiques thermiques
2.2.1
Le servo-contrôleur est disponible dans deux modèles: comme «ESCON Module 50/8 HE» (586137) avec
dissipateur de chaleur et comme «ESCON Module 50/8» (532872) sans dissipateur de chaleur.
Les deux graphiques suivants servent à identifier les limites d'application en ce qui concerne le courant de
sortie et la température ambiante à des tensions d'alimentation différentes.
Si la plage de température étendue doit être entièrement exploitée lors de l'utilisation d'un ESCON Module
50/8, il convient de prévoir un dissipateur de chaleur approprié. Il est possible de voir, sur les graphiques
suivants, la résistance thermique maximale R
puissance P
dimensionnement d'un dissipateur de chaleur approprié" à la page 2-12.

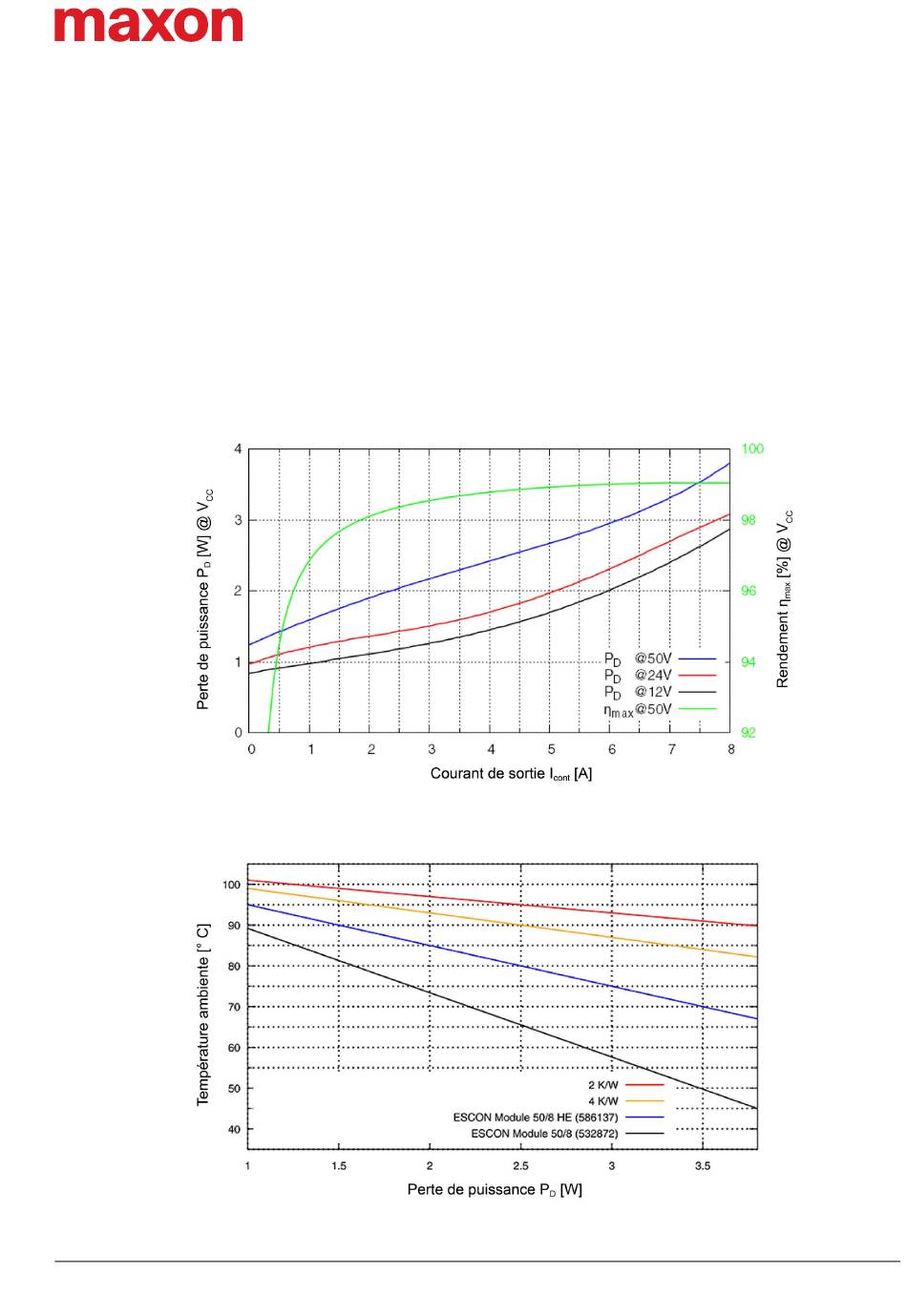

Illustration 2-1 Perte de puissance et rendement
Illustration 2-2 Derating température ambiante / dissipateur de chaleur requis
ESCON Module 50/8 Documentation Hardware
CCMC | 2021-08 | rel9074

Perte de puissance et rendement

connue. Tenir compte à ce sujet également du Chapitre "2.2.2 Exemple d'application:
D
d'un dissipateur de chaleur correspondant, à une perte de
th
Spécifications
Caractéristiques thermiques
2-11
