Configuration
Connexions
3.3.3
Méthode recommandée
• Les signaux différentiels sont suffisamment protégés contre les champs électriques parasites. Nous
recommandons par conséquent de procéder au raccordement à l'aide d'un signal d'entrée diffé-
rentiel. Le contrôleur supporte les deux possibilités de manière identique, différentielle et asymétrique.
• Le contrôleur n'exige aucune impulsion d'index (Ch I, Ch I\).
• Pour obtenir les meilleures performances, nous recommandons instamment d'utiliser un codeur
avec attaque de ligne (Line Driver). Des flancs de déclenchement plats peuvent sinon limiter la vitesse.
Tension d'entrée différentielle min.
Tension maximum d'entrée
Récepteur de ligne (Line Receiver, interne)
Fréquence maximum d'entrée

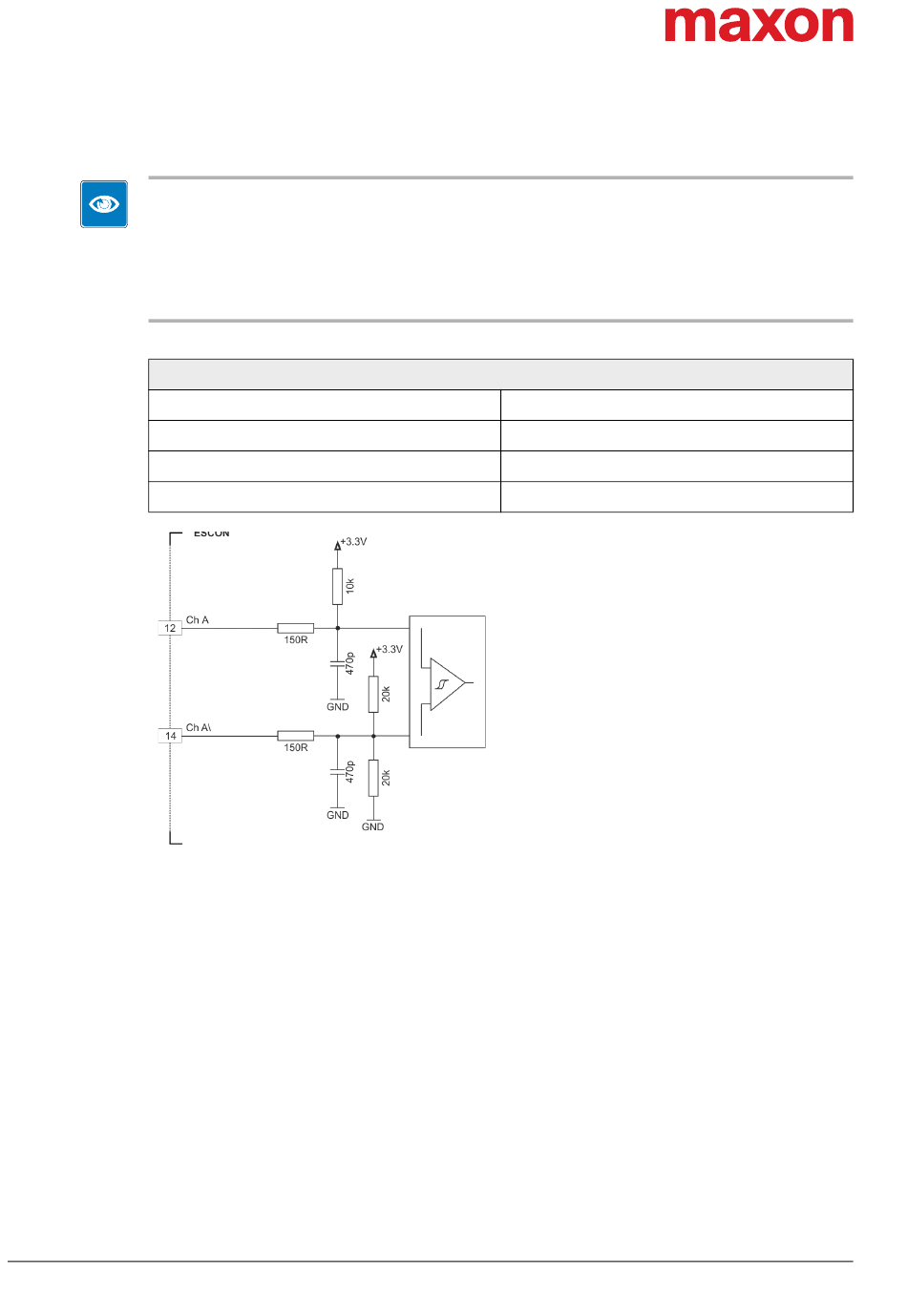

Illustration 3-8 Câblage d'entrée codeur Ch A «Différentiel» (dans le principe, s'applique aussi à Ch B)
3-20
Codeur
Différentiel
±200 mV
+12 VDC / −12 VDC
EIA RS422 Standard
1 MHz
ESCON Module 50/8 Documentation Hardware
CCMC | 2021-08 | rel9074
