Illustration 3-10 Commutation Digin1 - Maxon ESCON Module 50/8 Documentation Technique

Configuration
Connexions
3.3.4
3.3.4.1
Tension d'entrée
Tension maximum d'entrée
0 logique
1 logique
Résistance d'entrée
Courant d'entrée avec 1 logique
Retard de commutation
Plage de fréquence MLI
Plage de modulation MLI (résolution)
Précision du PWM
Durée de période RC Servo
Durée d'impulsion RC Servo

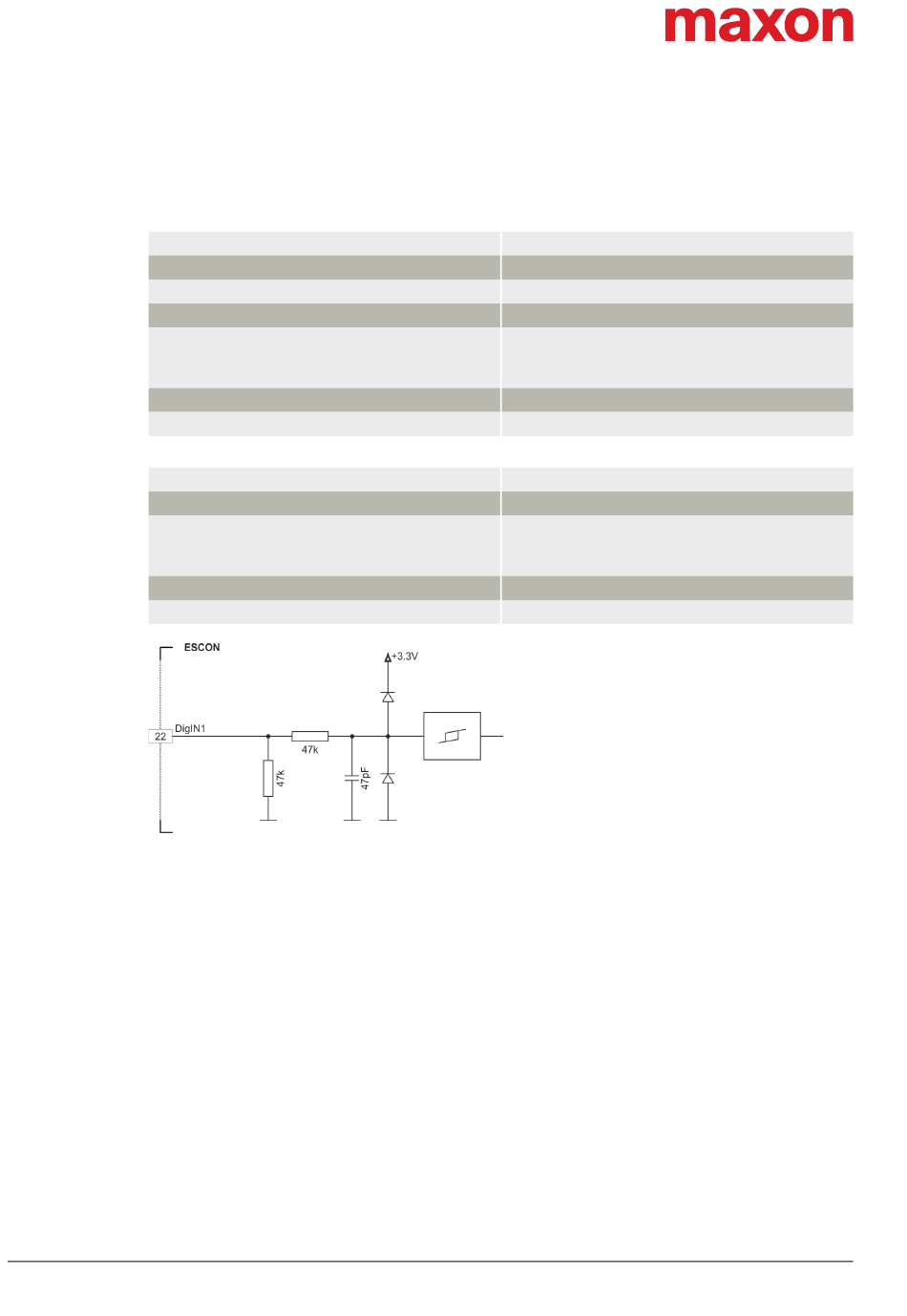

Illustration 3-10 Commutation DigIN1

3-22
E/S numériques
Entrée numérique 1
0...36 VDC
+36 VDC / −36 VDC
typique <1,0 V
typique >2,4 V
typique 47 kΩ (<3,3 V)
typique 38,5 kΩ (@ 5 V)
typique 25,5 kΩ (@ 24 V)
typique 130 µA @ +5 VDC
<8 ms
10 Hz...5 kHz
10...90% (0.1%)
typique 0,1% @ 10 Hz
typique 0,5% @ 1 kHz
typique 2,5% @ 5 kHz
3...30 ms
1...2 ms
ESCON Module 50/8 Documentation Hardware
CCMC | 2021-08 | rel9074
