5 GUIDE DE CONFIGURATION DE LA CARTE MÈRE
Ce chapitre contient des informations utiles concernant l'intégration de l'ESCON Module 50/8 sur une pla-
tine électronique. Le guide de configuration de la carte mère contient des recommandations relatives à la
configuration de la platine, aux composants externes éventuellement nécessaires, à l'affectation des bro-
ches, ainsi que des exemples de câblage.
ATTENTION
Activité dangereuse
Une configuration incorrecte peut entraîner des blessures graves.
• Poursuivez uniquement si les derniers développements de l'électronique vous sont connus.
• La conception d'une platine électronique exige certaines connaissances spécialisées et doit être
confiée uniquement à des développeurs expérimentés en la matière.
• Ce guide rapide représente une aide et ne saurait à ce titre être exhaustif; d'autre part, le respecter ne
produira pas automatiquement un composant opérationnel.
Faites-vous aider:
Si vous n'êtes pas familiarisé avec l'élaboration de circuits imprimés, faites-vous impérativement aider.
Si vous le souhaitez, maxon établira un devis couvrant la conception et la fabrication d'une carte mère cor-
respondant à votre application.
5.1

Exigences concernant les composants d'autres fournisseurs

5.1.1
Le modèle d'ESCON Module 50/8 à réglettes permet deux types de montage. Soit le module est enfiché sur
une réglette à prises femelles (Tableau 5-13), soit il est soudé directement sur un circuit imprimé.
5.1.2
Nous recommandons de prévoir un fusible externe pour protéger l'ESCON Module 50/8, ainsi qu'une diode
TVS et un condensateur dans l'alimentation en tension. Tenir compte des recommandations suivantes:

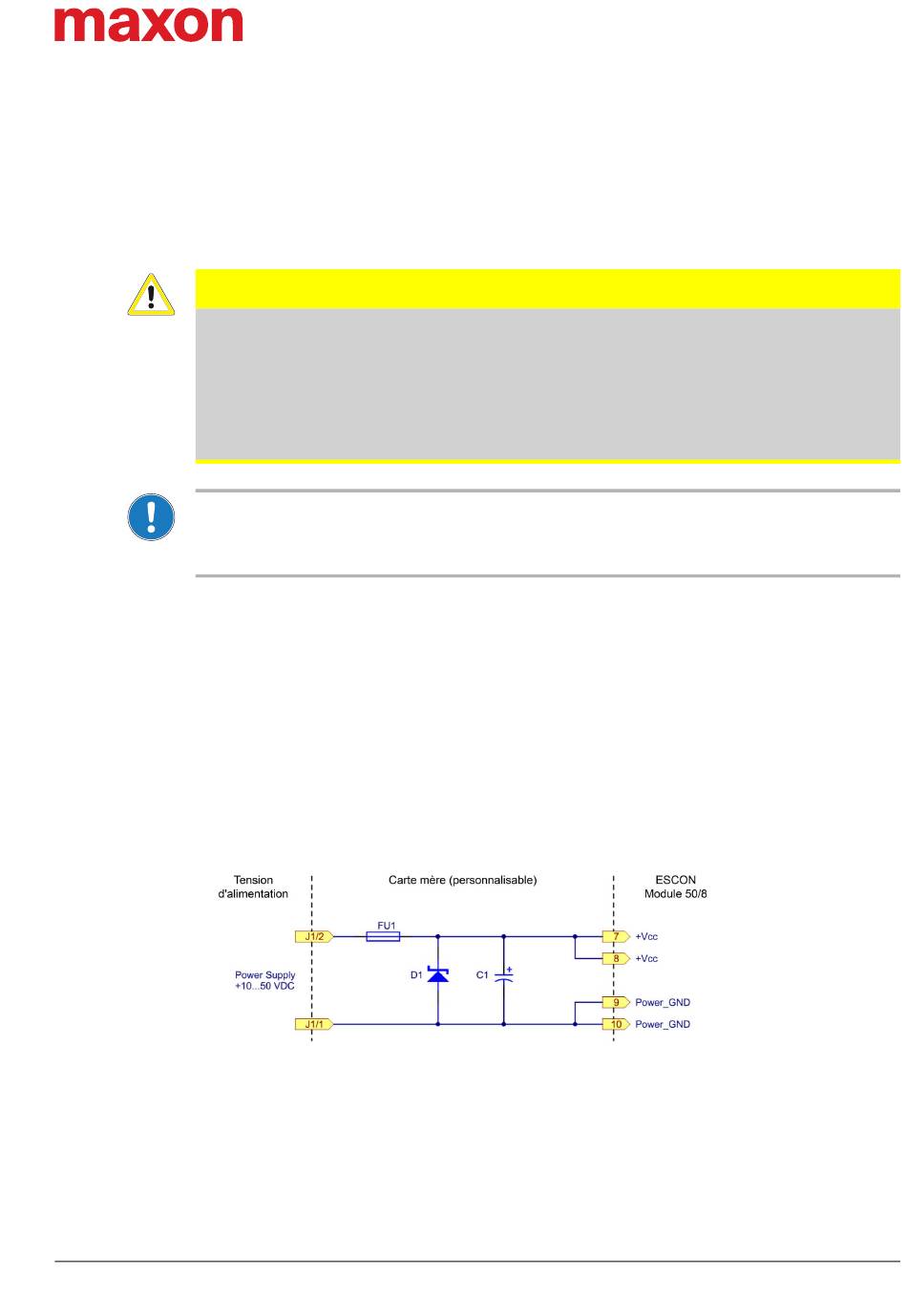

Illustration 5-25 Câblage de l'alimentation en tension
FUSIBLE D'ENTRÉE (FU1)
Un fusible d'entrée (FU1) est nécessaire pour garantir la protection contre les inversions de polarité. Com-
biné avec une diode TVS (D1) unipolaire, il empêche toute circulation inverse du courant.
ESCON Module 50/8 Documentation Hardware
CCMC | 2021-08 | rel9074
Réglettes à prises femelles

Tension d'alimentation

Guide de configuration de la carte mère
Exigences concernant les composants d'autres fournisseurs
5-37
