Chapitre 2 Installation du démodulateur QPSK DAVIC
Connexion du port de données réseau
Introduction
Le port de données réseau du démodulateur QPSK fournit un flux de données
bidirectionnel au modulateur QPSK. Ces données bi-directionnelles incluent les
réponses SMC, les données d'application, l'état MAC, et les demandes de mise en
service SMC. Cette section décrit la procédure de connexion du port de données
réseau. Utilisez un câble d'interconnexion Ethernet CAT-5 blindé, de type simple
pour connecter le port de données réseau ATM-25 sur le démodulateur QPSK à
l'interface de démodulateur sur le modulateur QPSK.
Remarque : l'interface de démodulateur du modulateur QPSK est conçue pour
pouvoir connecter jusqu'à huit démodulateurs QPSK.
Connexions du démodulateur QPSK et du modulateur QPSK

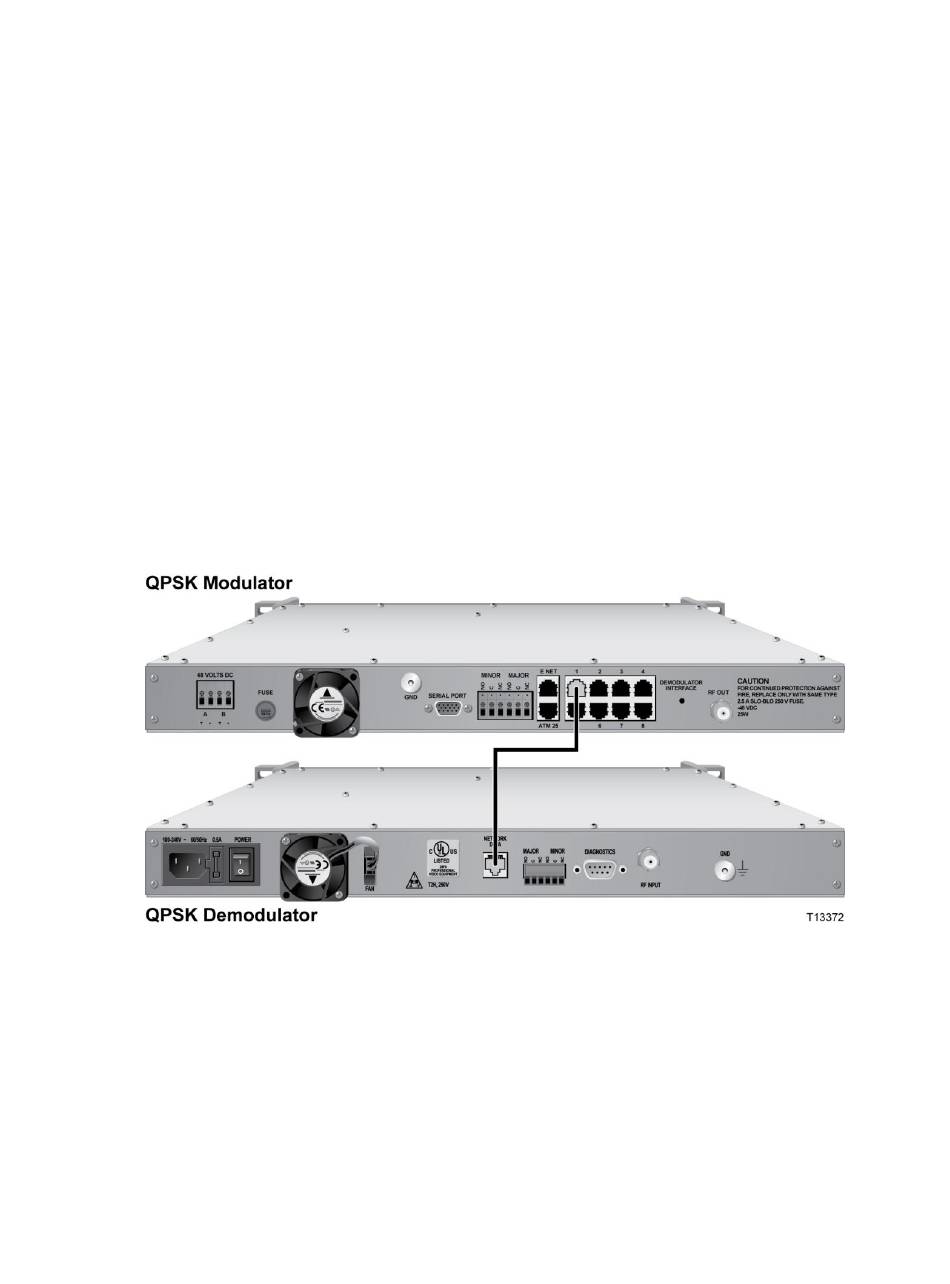

L'illustration suivante présente un exemple de connexion entre un démodulateur
QPSK et un modulateur QPSK.
16 4040715 Rév. A
