COMMANDE A EFFLEUREMENT
1. Précautions de manipulation des composants
électroniques
Cette unité utilise des circuits CMOS LSI dans la partie
intégrale des circuits. Lors de la manipulation de ces
pièces, les précautions suivantes doivent être rigoureu-
sement respectées. Les circuits CMOS LSI ont une très
haute impédance aux bornes d'entrée et de sortie. Pour
cette raison, ils sont facilement affectés par la source
d'alimentation haute tension environnante, l'électricité
statique dans les vêtements, etc. et parfois ils ne sont pas
complètement protégés par le circuit de protection
incorporé.
Afin de protéger le circuit CMOS LSI.
1) Lors du stockage et du transport, bien l'envelopper
dans une feuille d'aluminium. Envelopper également
les plaquettes de montage imprimé dans une feuille
d'aluminium.

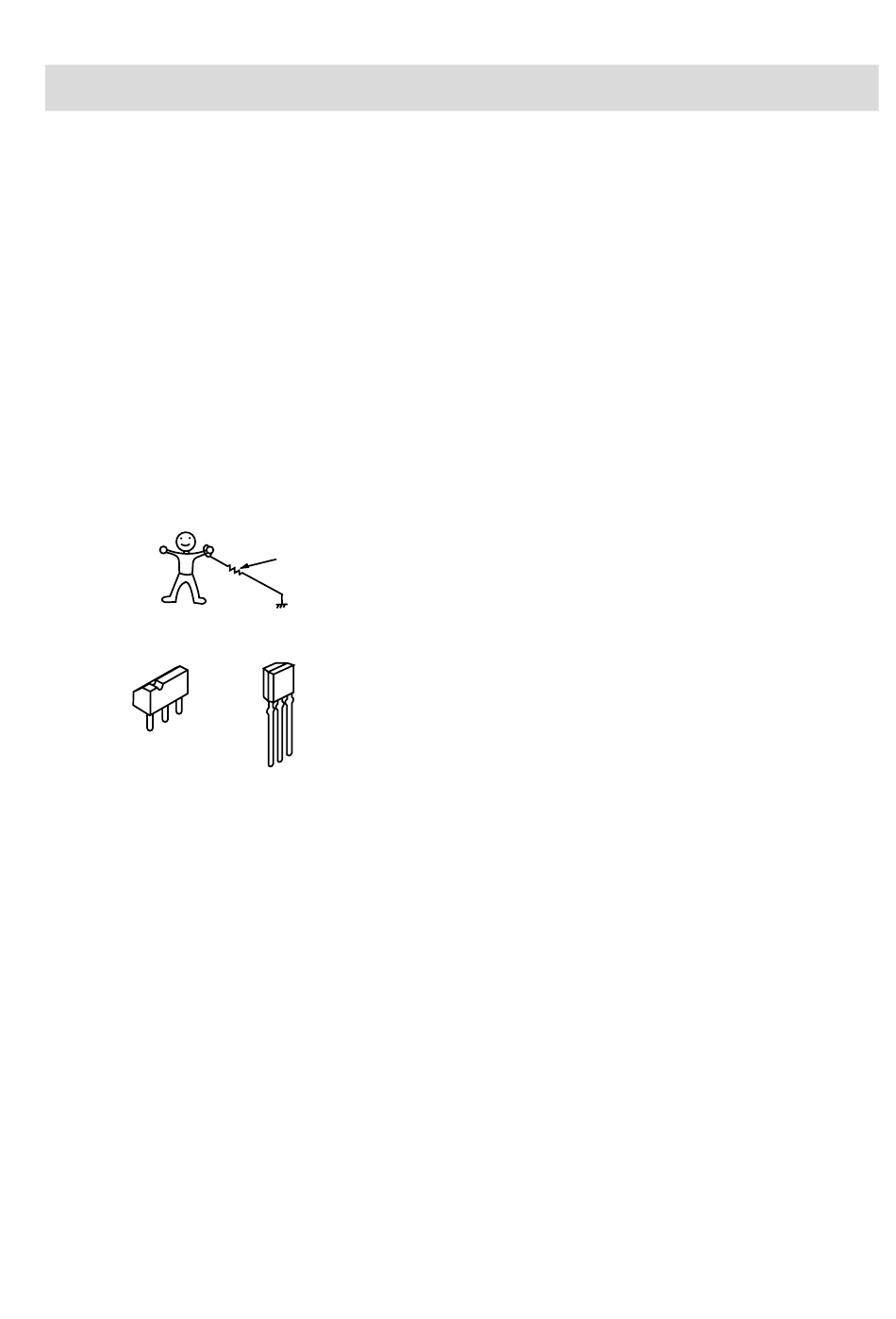

2) Lors du soudage, mettre le technicien à la masse
comme indiqué sur la figure et utiliser un fer à souder
et un plan de travail mis à la masse.
2. Formes des composants électroniques
B
C
E
Transistor
2SB1238
3. Réparation du panneau de touches de commande
Les procédures permettant de réparer le panneau de
touches de commande du four à micro-ondes sont décrites
ainsi que les précautions à prendre.
Pour effectuer les réparations, l'alimentation du panneau de
commande des touches est disponible soit de la ligne d'alimen-
tation du four, soit de la source d'alimentation externe.
(1) Réparation du panneau de commande des touches
avec l'alimentation du four:
ATTENTION:
LE TRANSFORMATEUR HAUTE TENSION DU FOUR
A MICRO-ONDES EST ENCORE ACTIF PENDANT
LA REPARATION ET PRESENTE UN DANGER.
Par conséquent, lors de la vérification de la perfor-
mance du panneau de commande des touches, placer
le boîtier extérieur sur le four pour éviter de toucher le
transformateur haute tension, ou débrancher la borne
de l'enroulement primaire (connecteur) du transfor-
mateur haute tension pour le désactiver; le bout d'un
tel connecteur doit être isolé par un ruban isolant.
Après la réparation, s'assurer de remettre les fils sur
leurs emplacements originaux.
A. Sur certains modèles, le cordon d'alimentation entre
le panneau de commande des touches et le four est
si court que les deux ne peuvent pas être séparés.
env. 1 Mohm
approx. 1M ohm
Transistor
DTA123ES
C B
KRA223M
E
KRC243M
R-763 -
Pour ces modèles, vérifier et réparer toutes les
commandes (y compris celles liées au détecteur)
du panneau de commande des touches tout en
les maintenant connectés au four.
B. Sur certains modèles, le cordon d'alimentation
entre le panneau de commande des touches et
le four est si assez long que les deux peuvent être
séparés. Pour ces modèles, il est possible de
vérifier et de réparer les commandes du panneau
de commande des touches tout en le séparant du
four; dans ce cas il faut court-circuiter les bouts
du commutateur de détection de porte (sur la
plaquette PWB) du panneau de commande des
touches à l'aide d'un cavalier, qui amène un état
de fonctionnement équivalent à celui de la porte
du four fermée. Comme pour les commandes
liées à la détection du panneau de touches de
commande, la vérification est possible si la (les)
résistance(s) fictive(s) d'une résistance égale à
celle des commandes est (sont) utilisée(s).
(2) Réparation du panneau de commande des
touches avec l'alimentation d'une source
d'alimentation externe:
Débrancher complètement le panneau de commande
des touches du four et court-circuiter les deux bouts
du commutateur de détection de porte (sur la plaquette
PWB) du panneau de commande des touches, qui
amène un état de fonctionnement équivalent à celui
de la porte fermée. Connecter une source d'alimen-
tation externe à la borne d'entrée d'alimentation du
panneau de commande des touches, ensuite il est
possible de vérifier et réparer les commandes du
panneau de commande des touches, il est aussi
possible de vérifier les commandes liées à la détection
du panneau de commande des touches en utilisant la
(les) résistance(s) fictive(s).
4. Outillage pour la réparation
Outils nécessaires pour réparer l'ensemble panneau
de commande des touches.
1) Fer à souder: 30 W
(Il est recommandé d'utiliser un fer à souder avec
une borne de masse.)
2) Oscilloscope: Monofaisceau, plage de fréquence:
CC-10 MHz ou modèle plus récent.
3) Autres outils: Outils à main
5. Autres précautions
1) Avant d'activer la source d'alimentation de l'unité
de commande, enlever la feuille d'aluminium
appliquée pour éviter l'électricité statique.
2) Connecter le connecteur de l'unité des touches à
l'unité de commande en s'assurant si les fils du
conducteur ne sont pas torsadés.
3) Après avoir enlevé la feuille d'aluminium, faire
attention à ne pas appliquer une tension anormale
due à l'électricité statique etc. aux bornes d'entrée
ou de sortie.
4) Fixer les connecteurs, les condensateurs électro-
lytiques, etc. à la plaquette de montage imprimé, en
s'assurant si toutes les connexions sont serrées.
5) S'assurer d'utiliser les composants spécifiés
lorsqu'une haute précision est exigée.
19
