PROCEDURE DE TEST
LETTRE DE
PROCEDURE

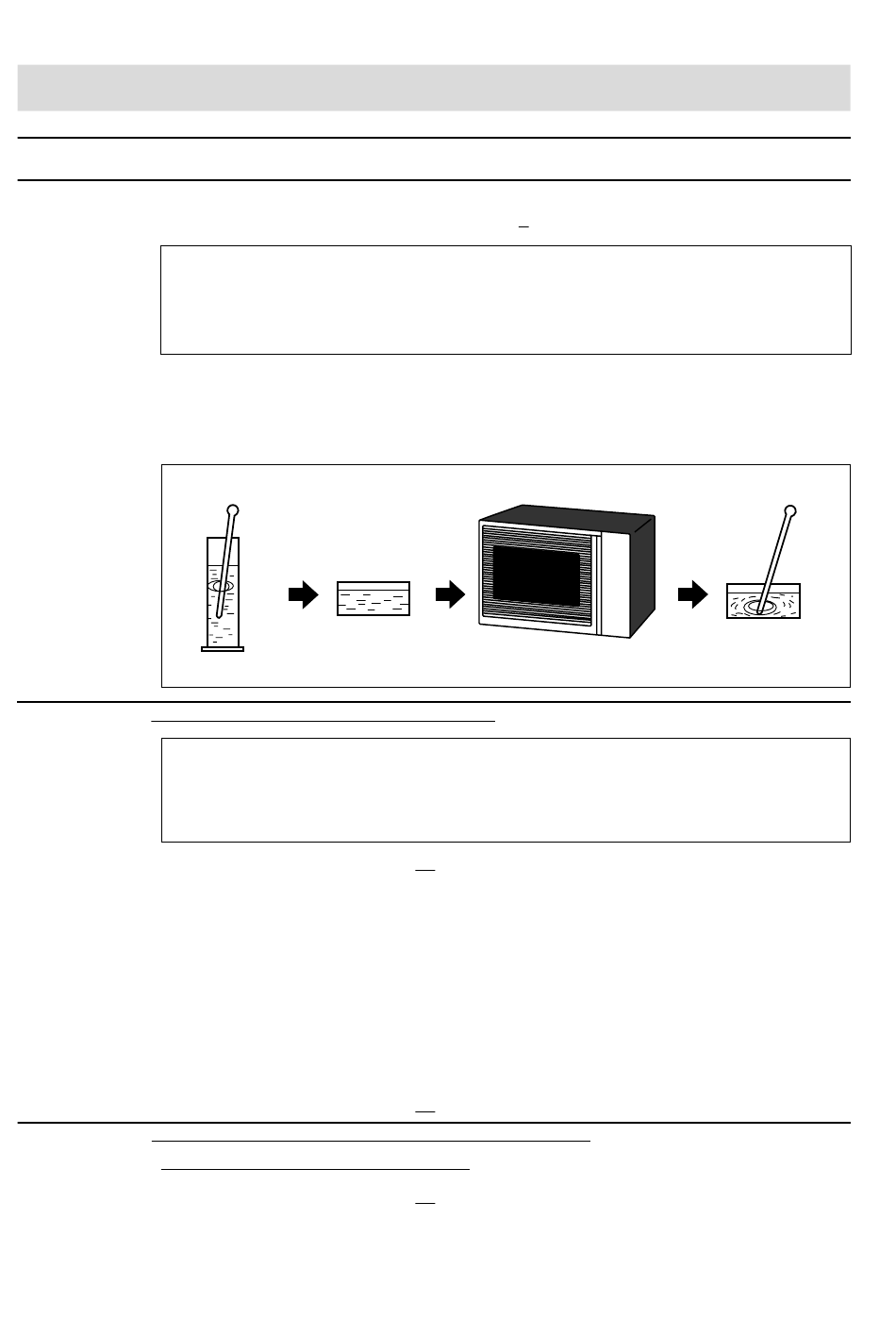

6. Mesurer la température finale de l'eau. (Exemple: La température finale est T2 = 21°C)
7. Calculer la puissance de sortie des micro-ondes P en Watts à l'aide de la formule ci-dessus.
Température initiale ........................................................................................................ T1 = 11°C
Température après (47 + 3) = 50 s ................................................................................. T2 = 21°C
Différence de température chaud-froid ........................................................................ ∆T1 = 10°C
Puissance mesurée
L'équation est "P = 90 x ∆T" ........................................................ P = 90 x 10°C = 900 Watts Env.
EVALUATION: La puissance mesurée doit être au moins de
ATTENTION: 1°C CORRESPOND A 90 WATTS. REPETER LA MESURE SI LA PUISSANCE EST
B
TEST DU TRANSFORMATEUR DE PUISSANCE
AVERTISSEMENT: Des hautes tensions et courants intensifs sont présents dans
EFFECTUER LES VERIFICATIONS 3D
Débrancher les fils de l'enroulement primaire du transformateur de puissance. Débrancher les
connexions de l'enroulement du filament et du secondaire du reste des circuits HT. A l'aide d'un
ohmmètre, réglé sur la valeur minimale, il est possible de vérifier la continuité des trois enroulements.
Les valeurs suivantes doivent être obtenues:-
Si les valeurs lues ne correspondent pas aux valeurs ci-dessus, le transformateur de puissance est
probablement défectueux et doit être remplacé.
EFFECTUER LES VERIFICATIONS 4R
C
TEST DE L'ENSEMBLE DE REDRESSEUR HAUTE TENSION
TEST DU REDRESSEUR HAUTE TENSION
EFFECTUER LES VERIFICATIONS 3D
Isoler l'ensemble du redresseur haute tension du circuit HT. Le redresseur haute tension peut être testé à
l'aide d'un ohmmètre réglé sur la valeur la plus élevée. Connecter l'ohmmètre à la borne B + C du redresseur
haute tension et noter la valeur obtenue. Inverser les fils de l'ohmmètre et noter la seconde valeur lue. La
résistance normale est infinie dans une direction et supérieure à 100 kW dans l'autre direction.
nominale.
INSUFFISANTE.
1000g
1000g
T1˚C
l'enroulement secondaire et l'enroulement du filament du transformateur
de puissance. Il est très dangereux de travailler près de cette pièce
lorsque le four est en marche. NE JAMAIS effectuer des mesures de
tension des circuits haute tension, y compris du filament du magnétron.
a. Enroulement primaire ............ 2 ohms environ
b. Enroulement secondaire ........ 130 ohms environ
c. Enroulement du filament ........ inférieur à 1 ohms
R-763 -
TEST DES COMPOSANTS
Faire chauffer pendant 50 s
10
±
15% de la puissance de sortie
1000g
T2˚C
