PROCEDURE DE TEST
LETTRE DE
PROCEDURE
M
TEST DE L'ENSEMBLE PANNEAU DES TOUCHES DE COMMANDE
Le panneau des touches de commande se compose de circuits à transistors tel que les LSI, CI, etc. Par
conséquent, contrairement aux fours à micro-ondes conventionnels, un entretien correct ne peut pas
être effectué avec seulement un voltmètre et un ohmmètre.
Dans ce manuel de d'entretien, l'ensemble du panneau de commandes tactiles est divisé en deux unités,
l'unité de commandes et l'unité de commutation; le dépistage des pannes par remplacement d'unité est
décrit en fonction des symptômes indiqués.
1.
2.
2-1 En relation avec les touches.
2-2 En relation avec les indicateurs.
2-3 Autres problèmes possibles provoqués par une unité de commande défectueuse.
N

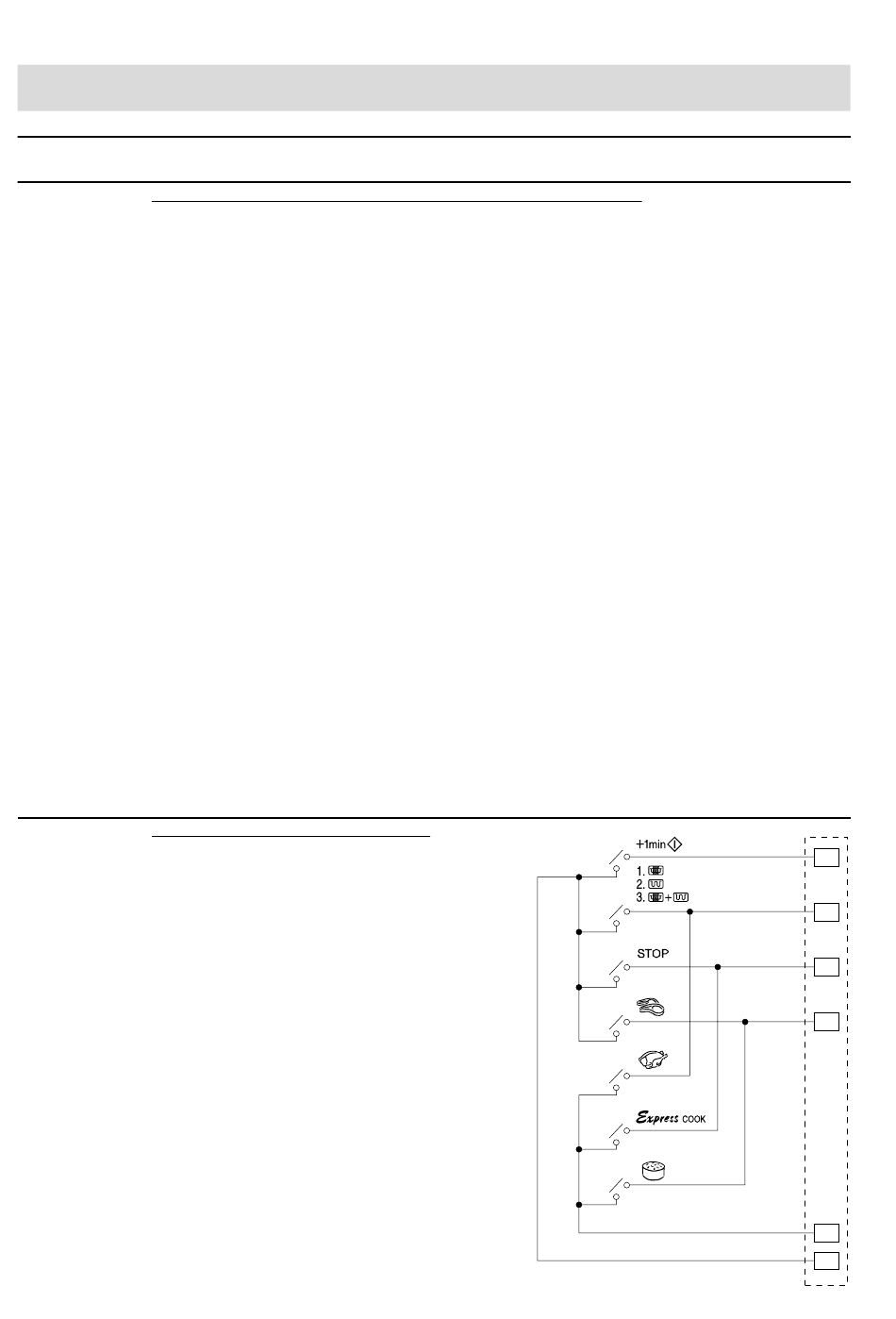

TEST DE L'UNITE DE COMMUTATION
Si l'affichage ne s'efface pas lorsque la touche STOP
est enfoncée, vérifier tout d'abord la bonne connexion
du faisceau électrique d'alimentation, vérifier que le
commutateur de détection de la porte (commutateur
d'arrêt) fonctionne correctement, que les contacts
sont fermés lorsque la porte est fermée et ouverts
lorsque la porte est ouverte. Si le commutateur de
détection de la porte (commutateur d'arrêt) est bon,
déconnecter le faisceau electrique qui relie l'unité de
touches à l'unité d'affichage et s'assurer que le
commutateur de détection de porte est fermé (fermer
la porte ou court-circuiter le connecteur du com-
mutateur de détection de porte). Utiliser les indica-
tions du circuit imprimé de l'unité de touches pour
placer un fil de pontage entre les broches corre-
spondant à la touche d'arrêt STOP et établir tempo-
rairement le contact. Si l'unité d'affichage répond en
effaçant avec un signal sonore, l'unité de touches est
défectueuse et doit être remplacée. Si l'unité d'affi-
chage ne répond pas, elle est défectueuse et doit être
remplacée. Si une touche spécifique ne répond pas,
la méthode ci-dessus peut être utilisée (après
l'effacement de l'unité d'affichage) pour déterminer si
l'unité d'affichage ou de touches est défectueuse.
Unité de commutation. Remarque: Vérifiez la connexion du faisceau électrique de l'unité de
commutation avant de la remplacer.
Les symptômes suivants indiquent que l'unité de commutation est défectueuse. Remplacer
l'unité de commutation.
a) Lorsque les touches sont effleurées, une certaine touche ne produit aucun signal.
b) Lorsqu'une touche est effleurée, deux ou plusieurs chiffres sont affichés.
c) Lorsque les touches sont effleurées, une touche ne produit parfois aucun signal.
Unité de commande
Les symptômes suivants indiquent que l'unité de commande est défectueuse. Avant de
remplacer l'unité de commande, effectuer le test de l'unité de commutation (Procédure N)
pour déterminer si l'unité de commande est en panne.
a) Lorsque les touches sont effleurées, un certain groupe de touches ne produit aucun signal.
b) Lorsque les touches sont effleurées, aucune touche ne produit de signal.
a) Sur un certain chiffre, tous les point ou certains d'entre eux ne s'allument pas.
b) Sur un certain chiffre, la luminosité est faible.
c) Seul un indicateur ne s'allume pas.
d) Les points correspondants de tous les chiffres ne s'allument pas; ou ils continuent à s'allumer.
e) Un chiffre erroné apparaît.
f) Un certain groupe d'indicateurs ne s'allume pas.
g) Tous les chiffres clignotent.
a) La sonnerie ne retentit pas ou continue à retentir.
b) L'horloge ne fonctionne pas correctement.
c) Impossible d'effectuer une cuissor.
R-763 -
TEST DES COMPOSANTS
14
SW1
SW2
SW3
SW4
SW5
SW6
SW7
CN - G
1
2
3
4
5
6
