PROCEDURE DE TEST
LETTRE DE
PROCEDURE

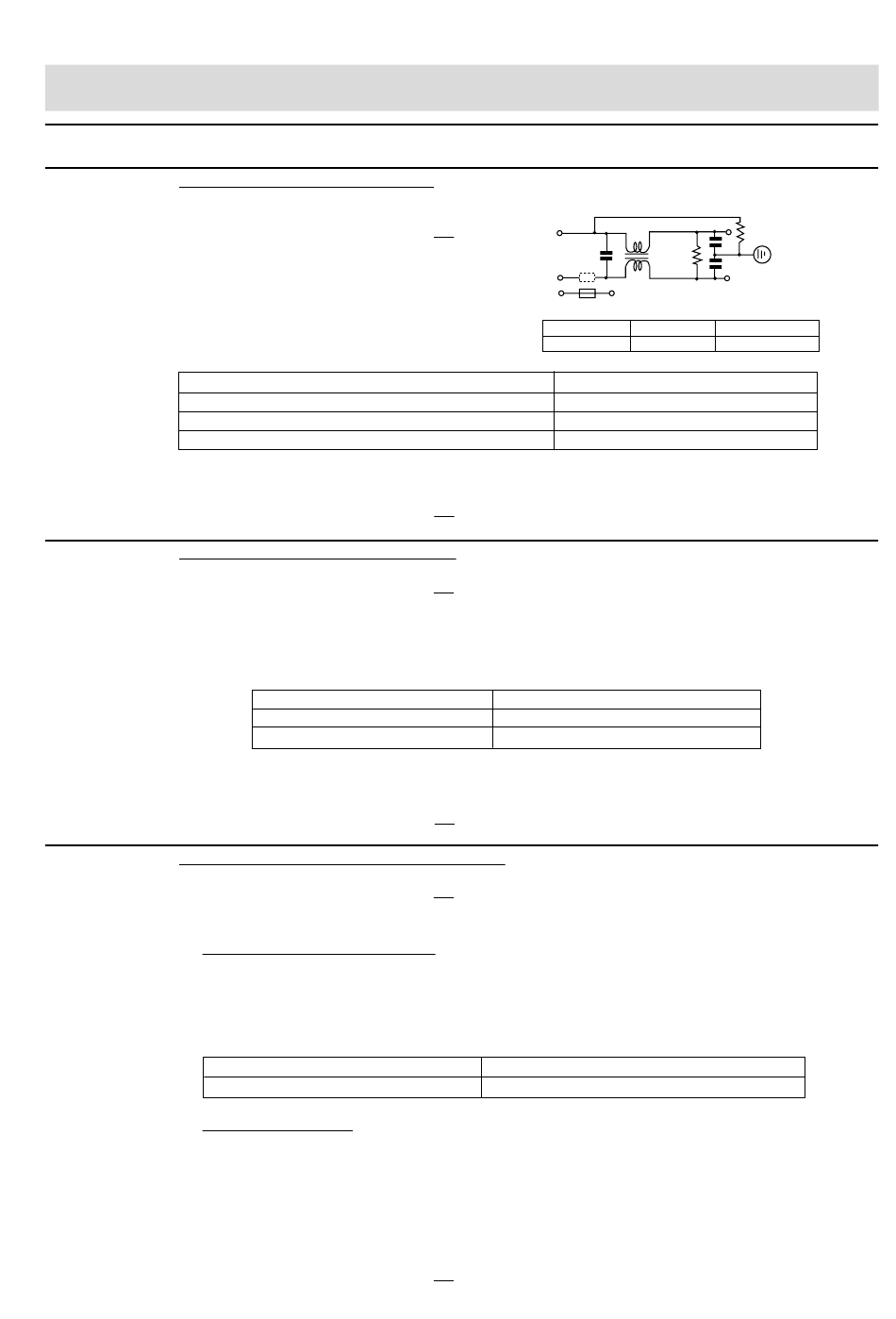

I TEST DU FILTRE ANTIPARASITES
EFFECTUER LES VERIFICATIONS 3D
Débrancher les fils des bornes du filtre
antiparasites.
A l'aide d'un ohmmètre, vérifier entre les
bornes comme décrit dans le tableau suivant.
Entre N et L
Entre la borne N et BLANCHE
Entre la borne L et ROUGE
Si des valeurs incorrectes sont lues, remplacer l'unité du filtre antiparasites.
EFFECTUER LES VERIFICATIONS 4R
K TEST D'ENROULEMENT DE MOTEUR
EFFECTUER LES VERIFICATIONS 3D
Débrancher les conducteurs du moteur. Utiliser l'ohmmètre pour vérifier la résistance entre les deux
bornes comme décrit sur le tableau ci-dessous.
Si des lectures incorrectes sont obtenues, remplacer le moteur.
EFFECTUER LES VERIFICATIONS 4R
L TEST DE L'ELEMENT CHAUFFANT DU GRIL
EFFECTUER LES VERIFICATIONS 3D
Avant d'effectuer les tests suivants, s'assurer que l'élément chauffant soit refroidi complètement.
1. Résistance de l'élément chauffant
Débrancher les fils conducteurs de l'élément chauffant à tester. Utiliser un ohmmètre avec un faible
résistance. Vérifier la résistance entre les deux bornes de l'élément chauffant comme décrit sur le
tableau ci-dessous.
2. Résistance d'isolation
Débrancher les fils conducteurs de l'élément chauffant à tester. Vérifier la résistance d'isolation entre
la borne de l'élément et la cavité en utilisant un testeur d'isolation de 500 V - 100 MΩ. La résistance
d'isolation doit être supérieure à 10 MΩ au démarrage à froid.
Si les résultats du/des test(s) ci-dessus 1 et/ou 2 sont en dehors des spécifications, l'élément chauffant
est probablement défectueux et doit être remplacé.
EFFECTUER LES VERIFICATIONS 4R
POINTS DE MESURE
Moteurs
Moteur de ventilateur
Moteur du plateau tournant
Tableau: Résistance d'élément chauffant
Désignation des pièces
Elément chauffant du gril
R-763 -
TEST DES COMPOSANTS
N
L
Tableau: Résistance du moteur
Environ 290 Ω
Environ 14,6 kΩ
Environ 22,5 Ω x 2 = 45 Ω
13
WHT
L
R1
RED
L
Cx R2 Cy
10 M Ohm ± 20%
1:
R2: 680 K Ohm ± 20%
F8A
Cx ± 20% Cv ± 20%
L(min)
0,22 µF 0,0047 µF
1,0 mH
INDICATION DU OHMMETRE
Env. 680 koms
Court-circuit
Court-circuit
Résistance
Résistance
