9. Tourner le bouton de mise en marche du bloc gaz [1] sur ON dans le
sens anti-horaire.
10.L'appareil de contrôle du brûleur doit produire des étincelles d'allu-
mage en direction du brûleur d'allumage. La flamme d'allumage est
enclenchée et déclenche le brûleur principal.
Si le brûleur principal ne s'allume pas, fermer le robinet de gaz, cou-
per l'installation de chauffage de l'alimentation électrique, puis
contacter le technicien SAV ou le fournisseur de gaz.
11. Après l'allumage du brûleur principal, contrôler l'étanchéité du bloc
gaz en utilisant un produit de détection des fuites. Si vous ne consta-
tez aucune fuite, poursuivre avec l'étape 10.
12. Si des fuites ont été constatées : tourner le bouton d'enclenchement
du robinet de gaz [1] dans le sens horaire en position OFF. Couper
l'installation de chauffage de l'alimentation électrique et régler le
thermostat sur la valeur minimale.
Etanchéifier les fuites. Renouveler les étapes 1 et 2.
Avec Unités de régulation aquastat poursuivre avec les étapes 3
et 4, avec Logamatic 2107 poursuivre avec les étapes 5 et 6.Puis,
indépendamment de la régulation utilisée, renouveler les étapes 8
à 11.

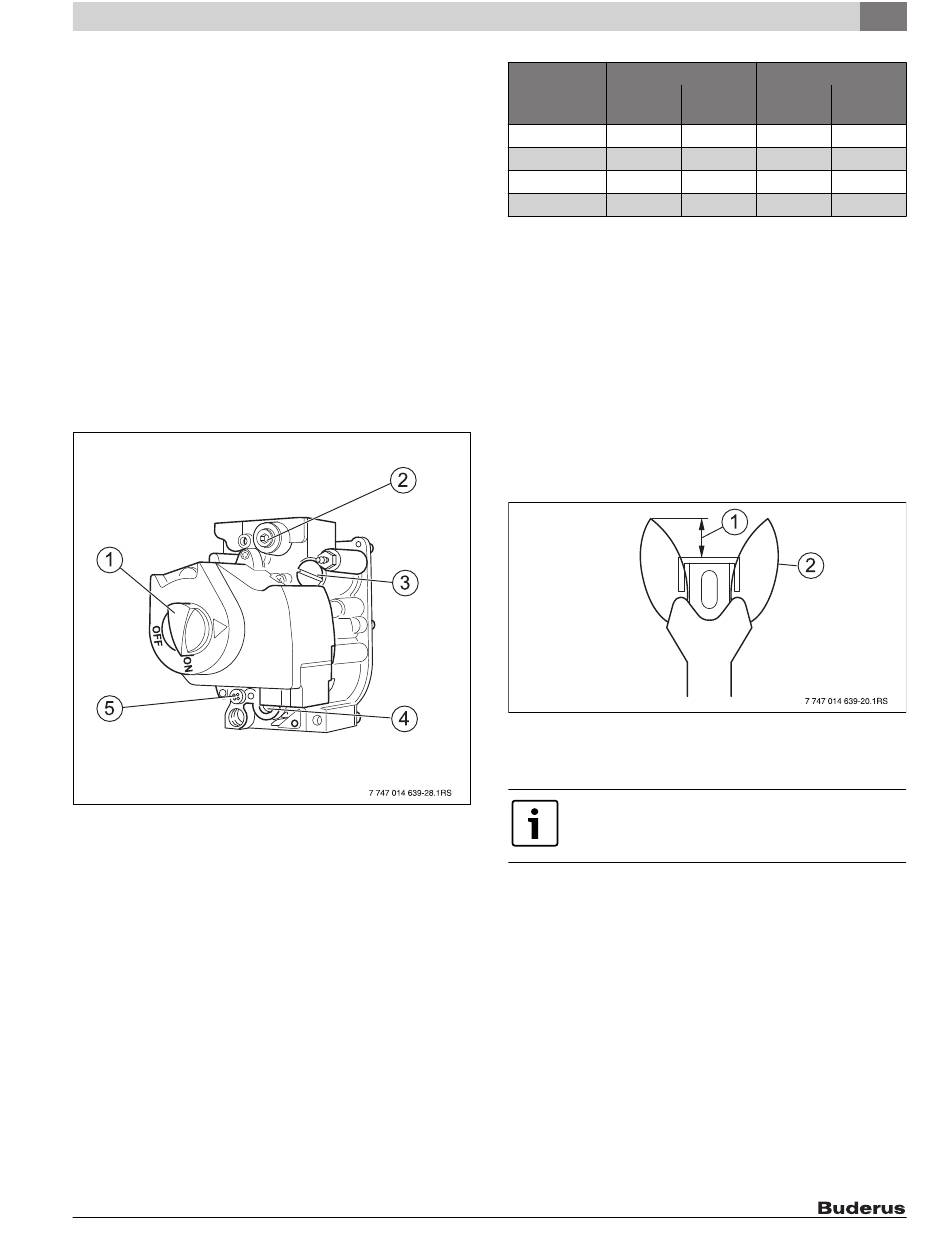

Fig. 31 Bloc gaz
[1]
Bouton de mise en marche (position ON)
[2]
Capuchon du point de mesure de pression du raccordement du
gaz
[3]
Vis de protection pour le réglage de la pression aux injecteurs
[4]
Capuchon du point de mesure de pression aux injecteurs
[5]
Vis de protection pour le réglage de la pression aux injecteurs
d'allumage
13. Pendant que la chaudière est en marche, vérifier la pression de rac-
cordement du gaz. Pour le gaz naturel, la pression de raccordement
doit se situer entre 7 et 10,5 pouces W.C. (17,4 à 26,2 mbar) et
pour le propane entre 11 et 13 pouces W.C. (27,4 à 32,4 mbar).
Enregistrer les valeurs mesurées dans le protocole de mise en ser-
vice ( page 26).
Logano G334X – 6 720 811 238 (2017/02)
Mise en service de l'installation de chauffage
Gaz naturel
[pouces
Taille chaudière
W.C.]
73
4,4
92
4,4
116
4,1
132
4,2
Tab. 13 Pression aux injecteurs
14. Vérifier la pression de l'injecteur. Régler la pression aux injecteurs
selon le tabl. 13, pendant la marche de la chaudière. Pour cela, reti-
rer la vis de protection du réglage de la pression aux injecteurs [3]
sur le bloc gaz. Tourner la vis de réglage dans le sens des aiguilles
d'une montre pour augmenter la pression aux injecteurs. Pour dimi-
nuer la pression, tourner la vis dans le sens inverse.
15. Enregistrer la valeur de mesure dans le protocole de mise en service
( chap. 6.8, page 26). Revisser la vis de protection pour le réglage
de la pression aux injecteurs [3] sur le bloc gaz.
16. Observer la flamme d'allumage par le regard du couvercle du brûleur
( fig. 30, page 22).
17. La flamme doit entourer le contrôle de flamme de 1/2 à 1 1/
2 pouces (15 à 40 mm). Si c'est le cas, poursuivre avec l'étape 20.
Fig. 32 Réglage correct de la flamme d'allumage
[1]
1/2 à 1 1/2 pouce (12,7 à 38,1 mm)
[2]
Flamme d'allumage
La vis de réglage est située derrière la vis de protection
pour le réglage de la pression aux injecteurs d'allumage
( fig. 31, [5]).
18. Si la flamme d'allumage est trop petite ou trop grande, la pression à
l'injecteur d'allumage doit être réglée au niveau de la vis de réglage
correspondante.
19. Retirer la vis de protection pour le réglage de la pression aux injec-
teurs d'allumage (fig. 31, [5], page 23). Tourner la vis de réglage
interne dans le sens des aiguilles d'une montre pour diminuer la
flamme d'allumage, ou en sens inverse pour l'agrandir.
20. Une fois le réglage effectué, resserrer la vis de protection pour le
réglage de la pression aux injecteurs du gaz d'allumage (fig. 31, [5],
page 23).
21. Observer la flamme d'allumage [1] par le regard du couvercle du
brûleur ( fig. 30, page 22). La flamme doit être calme, aux
contours nets et légèrement bleutée.
Si la flamme du brûleur principal correspond aux prescriptions indi-
quées, poursuivre avec l'étape 21.
Propane
[pouces
[mbar]
W.C.]
[mbar]
10,9
10,4
25,9
10,9
10,3
25,7
10,2
10,3
25,7
10,4
10,2
25,4
6
23
