SCHEMA DI COLLEGAMENTO
IT
SISTEMA BASE RIDER-REGAL 1700/2000W

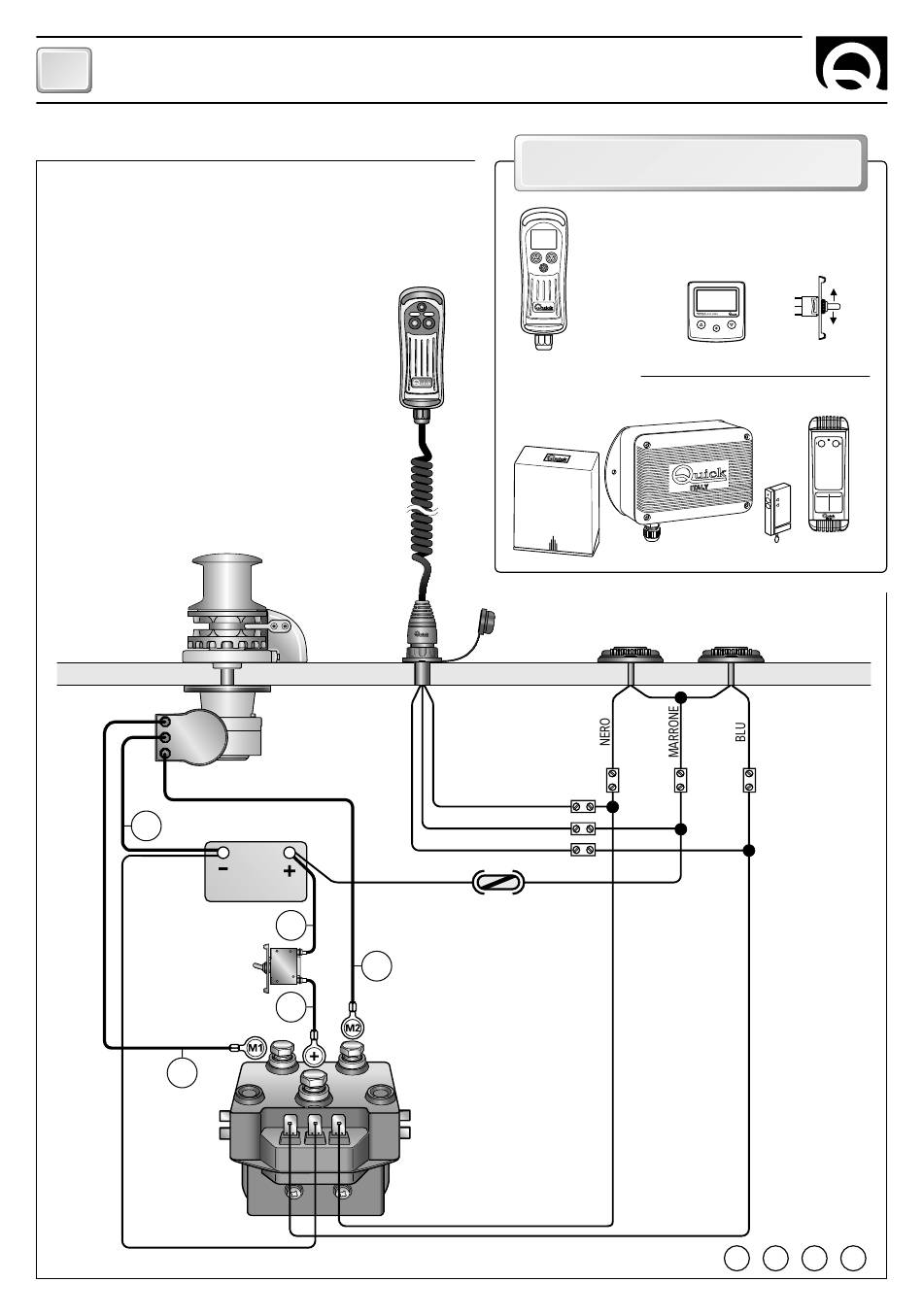

SCHEMA DI COLLEGAMENTO
GENERALE PAG. 44
SALPA ANCORA
MOTORE
L4
INTERRUTTORE
MAGNETO
IDRAULICO
(vedi tabella pag.4)
L3
6
PULSANTIERA
MULTIUSO
MOD. HRC 1002
BATTERIA
L1
L3
L2
C
ACCESSORI QUICK
PULSANTIERA
CONTACATENA
CONTACATENA
DA PANNELLO
RADIOCOMANDI
RICEVITORI
PULSANTI A PIEDE MOD. 900U E 900D
NERO
MARRONE
BLU
FUSIBILE
4A (12V)
2A (24V)
CASSETTA
TELERUTTORI
MOD. T6315-24 (24V)
A2
®
PER L'AZIONAMENTO
DEL SALPA ANCORA
TRASMETTITORI
TASCABILE - PULSANTIERA
A1
L = L1 + L2 + L3 + L4
RIDER REGAL 1700/2000/2300/3000W - REV004A
COMANDO
DA PLANCIA
UP
DOWN
