VOR DEM GEBRAUCH DER ANKERWINDE DIESE BETRIEBSANLEITUNG AUFMERKSAM DURCHLESEN.
IM ZWEIFELSFALL WENDEN SIE SICH BITTE AN DEN QUICK
ACHTUNG: die Quick
Diese Vorrichtungen für keine anderen Zwecke verwenden.
durch einen unsachgemäßen Gebrauch des Geräts entstehen.
besonderen Wetterbedingungen (Sturm) standzuhaten.
Vor dem Herunterlassen vom Anker muss sicher-gestellt werden, dass sich keine Badenden in der Nähe aufhalten.
Um für mehr Sicherheit zu garantieren, sollten mindestens zwei Steuerungen für die Ankerwinde installiert werden für den
Fall, dass Defekte an einer der Steuerungen auftreten.
Boot ausfährt. Es wird zur Verwendung eines Hauptsi-cherungsautomaten Quick
Die Dose mit den Relaisbox oder den Umpolrelaisbox muss an einem vor Wasser geschützten Ort installiert werden.
Nachdem Sie geankert haben, Kette/Seil immer über Kettenstopper bzw. Poller fest halten.
Ankerwinde darf nie als einzelnen Festpunkt für Ihren Boot dienen.
Schalten Sie immer die Winde am Sicherungsautomat (oder Trennschalter) aus, wenn sie nicht Gebrauch ist.
DIE PACKUNG ENTHÄLT: Ankerwinde (Top + Untersetzungsgetriebe) - Relaisbox/Umpolrelaisbox - Basis dichtung - Bohrschablone
- Kurbel - Schrauben (für den zusammenbau) - Betriebsanleitung - Garantiebedingungen.
NOTWENDIGE WERKZEUGE FÜR DIE INSTALLATION: Bohrmaschine Bohrer: Regal Ø 11 mm (7/16") und Ø 19 mm (3/4"), Rider Ø
11 mm (7/16"); Scheibe: Ø 65 mm (2"1/2); Inbusschlüssel: 10 mm, 13 mm e 17 mm.
EMPFOHLENE QUICK ® -ZUBEHÖRTEILE: Schalter an Bedientafel (mod. 800) - Wasserdichte Fernbedienung (mod. HRC1002)
- Fußschalter (mod. 900) - hydraulischer Schutzautomat - Ketten zähler für Verankerung (mod. CHC1102M und CHC1202M) -
Funksteuersystem (mod. 1302,1352; 02, 302).

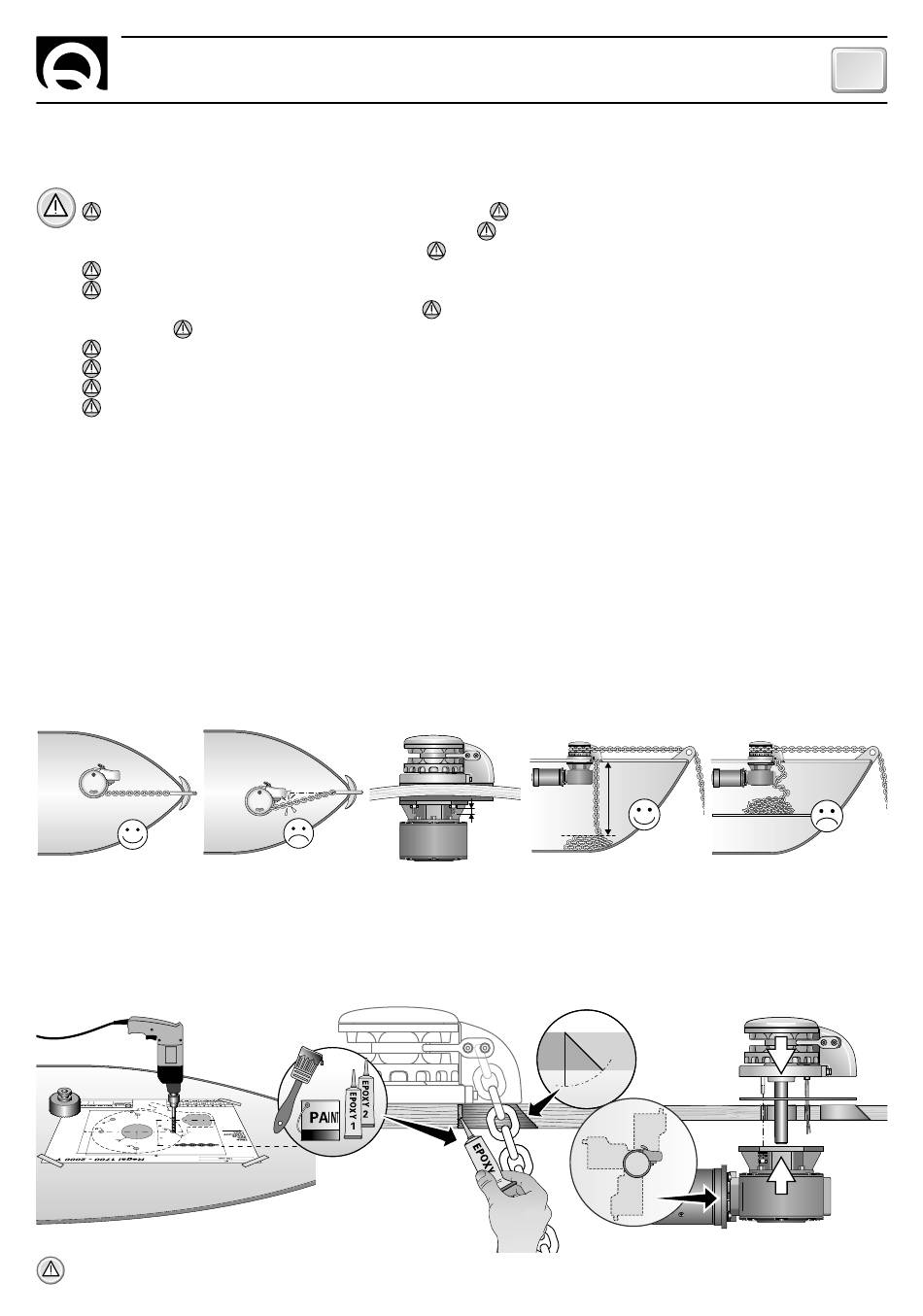

VORAUSSETZUNGEN FÜR DIE INSTALLATION:
stütze ausgerichtet ist. Sicherstellen, dass Oberseite und Unterseite vom Deck so parallel wie möglich verlaufen. Falls nicht, die Differenz
auf geeignete Weise ausgleichen, da es sonst zu Leistungsverlust am Motor kommen kann. Die Dicke vom Deck muss innerhalb der in der
Tabelle angegebenen Wertspannen liegen. Sollte die Dicke nicht mit den angegebenen Werten übereinstimmen, muss mit dem Quick
Händler Rücksprache gehalten werden. Unter Deck darf es keine Hindernisse geben, die das Durchführen von Kabeln, Tau und Kette behin-
dern. Eine zu geringe Tiefe vom Kabelgatt kann dazu führen, dass sich die Kabel verklemmen.

MONTAGE:

Nachdem die ideale Position ermittelt worden ist, mithilfe der mitgelieferten Schablone die erforderlichen Löcher boh-
ren. Entfernen Sie überschüssiges Material (Schiffsanstrich, gelschicht oder zweiteiliges Epoxidharz) vom Kettendurchgang, um freien
Durchgang für Seil und Kette sicherzustellen. Den oberen Abschnitt ausrichten; dazu die Dichtung zwischen Deckel und Basis einführen
und den unteren Abschnitt durch Einführen der Welle in das Umsetzergetriebe mit dieser verbinden. Die Ankerwinde mit den mitgelie-
ferten Schraubenmuttern an den Sprengringen befestigen. Die Stromkabel der Ankerwinde an den Relaisbox oder den Umpolrelaisbox
anschließen.
ACHTUNG: vor Durchführung des Anschlusses sicherstellen, daß an den Kabeln keine Spannung anliegt.
RIDER REGAL 1700/2000/2300/3000W - REV004A
® -Ankerwinden wurden eigens für das Fieren der Anker entwickelt und hergestellt.
® -VERTRAGSHÄNDLER.
Quick ® haftet nicht für direkte oder indirekte Schäden, die
Die Ankerwinde ist nicht darauf ausgelegt, Belastungen unter
Die Ankerwinde immer ausschalten, wenn sie nicht benützt wird.
Die Kette mit einer Feststellvorrichtung blockieren, bevor man mit dem
Die Ankerwinde muss so positioniert werden, dass die Kettennuss mit der Bug-
max
5 mm
(3/16")
MONTAGE
®
zur Motorsicherung geraten.
40 cm
(16")
45°
90°
90°
90°
DE
® -
29 29 29
