Cette notice vient en complément de la notice
d'installation rapide et décrit les fonctions optionnelles
et les informations relatives à la maintenance
RLD405F

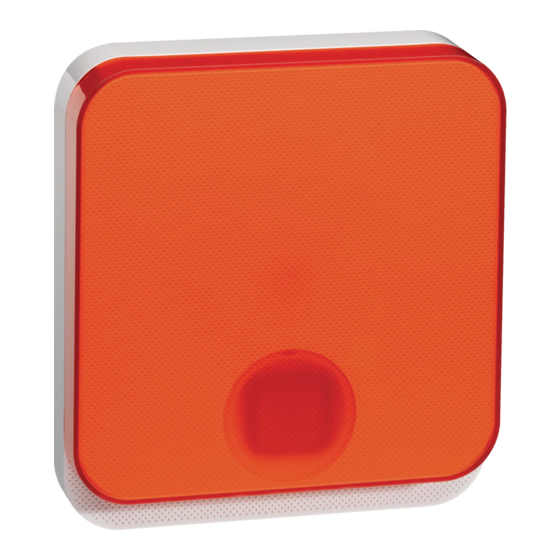

Sirène extérieure, flash orange, sepio radio
RLD415F
Sirène extérieure vocale,
flash orange, sepio radio
6LE001241A Ind. B
FR
Notice d'installation
complémentaire

Publicité

Table des Matières
loading

Manuels Connexes pour hager RLD405F

Sommaire des Matières pour hager RLD405F

  • Page 1 Cette notice vient en complément de la notice d’installation rapide et décrit les fonctions optionnelles et les informations relatives à la maintenance RLD405F Sirène extérieure, flash orange, sepio radio RLD415F Sirène extérieure vocale, flash orange, sepio radio Notice d’installation complémentaire...

  • Page 2: Table Des Matières

    Sommaire 1. Présentation................................... 2 2. Paramétrage ..................................3 2.1 Retard du déclenchement de la sonnerie lors d’une intrusion ..................3 2.2 Durée de la sonnerie................................3 2.3 Durée du flash ..................................3 2.4 Type de modulation ................................4 2.5 Niveau sonore des signalisations sur les commandes arrêt et marche................4 2.6 Report des signalisations sur les commandes arrêt et marche ..................

  • Page 3: Paramétrage

    Suite à une commande Etat du système d’alarme Signalisation vocale Arrêt “bip, arrêt” Marche “bip, marche” Interrogation état système Marche Partielle 1 ou 2 “bip, marche Partielle 1” ou “bip, marche Partielle 2” Marche Groupe “bip, marche Groupe X” Marche Présence “bip, marche Présence”...

  • Page 4: Type De Modulation

    1 à 8 Usine : 4 = moyen 2.6 Report des signalisations sur les commandes arrêt et marche Pour modifier le report des signalisations, composer : RLD405F RLD415F n° de sirène 0 : inactif 0 : inactif...

  • Page 5: Signalisation De L'alarme En Marche Présence

    2.11 Signalisation de l’alarme en marche présence En usine, la sirène sonne en puissance 15 s en cas d’intrusion. Il est possible de modifier cette fonction. Pour cela composer : RLD405F RLD415F n° de sirène 0 : inactive 0 : inactive 1 : sonore atténuée (4 bips)

  • Page 6: Localisation Visuelle Du Flash Suite À Une Effraction

    2.16 Localisation visuelle du flash suite à une effraction La fonction “localisation visuelle” intervient à la suite de la fonction “indication d’effraction” (si elle a été activée) ou sinon à la suite de “durée flash”. La fonction “localisation visuelle”, en prolongeant l’activation du flash (marche 6 secondes, arrêt 16 secondes), a pour objectif d’aider l’intervenant à...

  • Page 7: Type De Signalisation

    0 : inactif 1 : sonore (2 s) 1 : sonore (2 s) Usine : RLD405F : 3 2 : sonore (2 s) et flash (5 s) 2 : sonore (5 s) et flash (5 s) 3 : flash (5 s) 3 : flash (5 s)

  • Page 8: Signalisation De L'alarme Incendie

    2.20 Signalisation de l’alarme incendie Pour modifier la signalisation de l’alarme incendie, composer : RLD405F RLD415F n° de sirène 0 : sonore 0 : sonore Usine : 0 2 : inactive 1 : sonore et vocale (“alarme incendie”) 2 : inactive 2.21 Vérification...

  • Page 9: Maintenance

    • Il est impératif de remplacer le bloc d’alimentation fourni par un bloc d’alimentation de même caractéristique et de même type soit 6 V - 15 Ah. • Nous vous conseillons la référence RXU06X de marque hager disponible au catalogue et ce, pour garantir la fiabilité et la sécurité des personnes et des biens.
  • Page 10 3. Dévisser la vis de blocage. 4. Retirer la sirène du support. PH.2 5. Retirer la vis du cache bloc d’alimentation. 6. Retirer le cache bloc d’alimentation. 7. Enlever le bloc d’alimentation 8. Attendre 2 minutes puis positionner Le glisser vers le bas jusqu’en défectueux.

  • Page 11: Récapitulatif Des Paramètres

    1 à 8 des signalisations sur arrêt/marche Report des signalisations ** 4 * n° de sirène * 12 * ? ** 0 : inactif RLD405F : RLD415F : sur arrêt/marche 0 : inactif 0 : inactif 1 : sonore 1 : sonore 3 : sonore et flash...
  • Page 12 Désignation du paramètre Séquence de paramétrage Paramètres usine Valeurs possibles Page Type de signalisation en ** 4 * n° de sirène * 72 * ? ** RLD405F : RLD405F : RLD415F : avertissement 3 : flash 0 : inactif 0 : inactif...

  • Page 13: Caractéristiques Techniques

    5. Caractéristiques techniques Spécifications techniques Sirènes RLD405F / RLD415F Puissance acoustique 103 (± 2) dB à 1 m Durée de sonnerie 20 s à 180 s Modulation extérieure 1400 Hz à 1600 Hz Modulation incendie 700/900 Hz, durée de la sonnerie : 5 mn Report de signalisation des mises Marche/Arrêt sonore...
  • Page 16 Hager SAS Tél. +333 88 49 50 50 132 Boulevard d’Europe www.hager.com BP 78 F-67212 OBERNAI CEDEX Pour toutes questions lors de l’installation du système ou avant tout retour de matériel, contactez l’assistance technique : APPEL NON SURTAXE Une équipe de techniciens qualifiés vous indiquera la procédure à...
