Configuration

!
18
5 Configuration
5.1

Configuration en bref

Pour la configuration et la mise en service de l'appareil de mesure vous disposez des possibilités
suivantes :
FXA291

Service Port

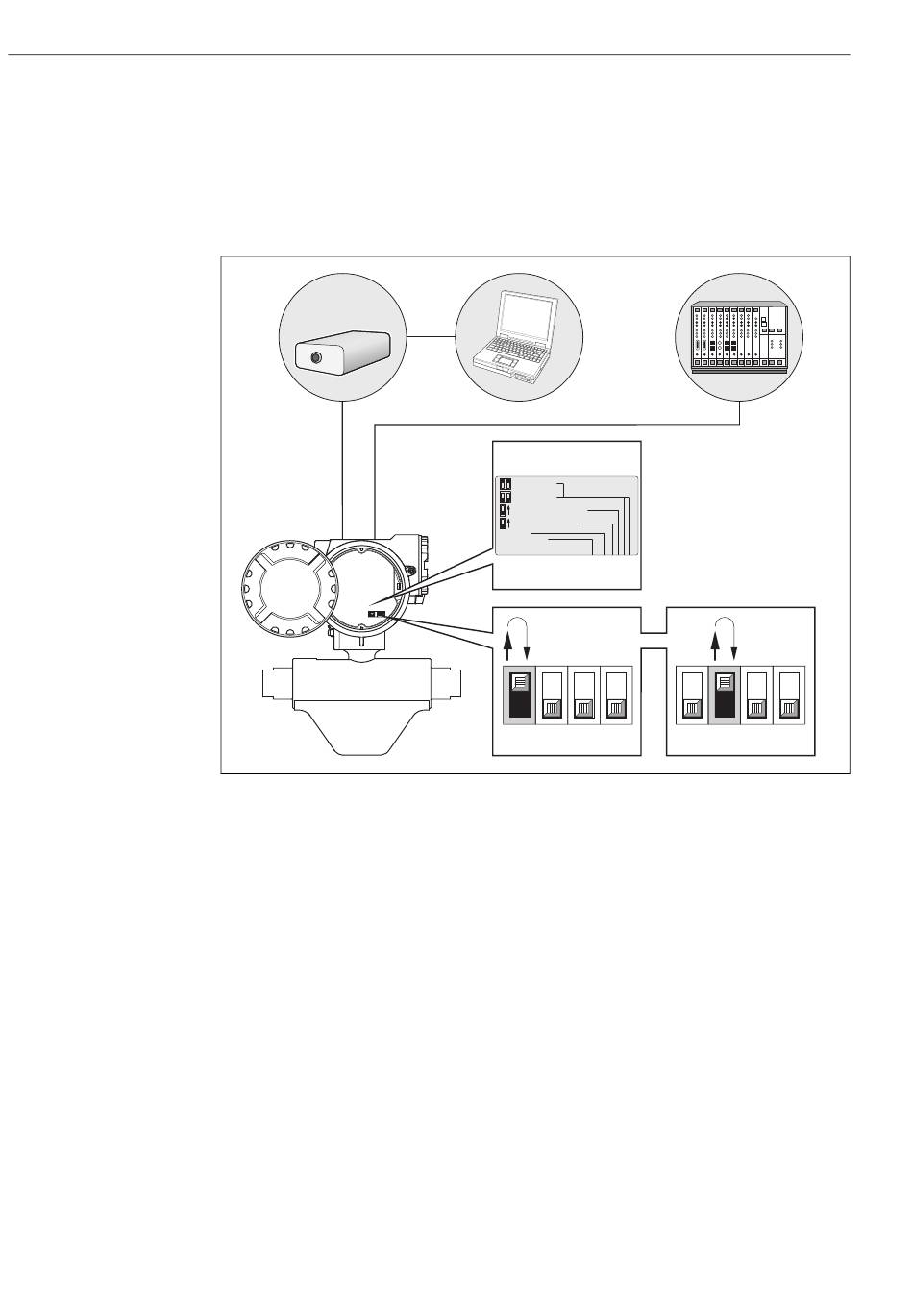

Fig. 9: Possibilités de configuration des appareils MODBUS RS485
1 Logiciel de configuration de l'interface de service FXA291 (par ex. FieldCare)
2 Configuration via le système de conduite de procédé Modbus RS485
3 Plaque adhésive indiquant les positions des différents micro-commutateurs et leurs fonctionnalités (explications
relatives aux micro-commutateurs 2 et 1  ä 33 .)
4 Configuration via un micro-commutateur interne (4) :
Si le micro-commutateur (4) est poussé vers le haut, l'appareil revient aux réglages usine des paramètres de
communication du Modbus RS485 (le ramener ensuite vers le bas dans la position de départ).
5 Configuration via un micro-commutateur interne (3) :
Si le micro-commutateur (3) est poussé vers le haut, l'appareil revient aux réglages usine de tous les paramètres
(le ramener ensuite vers le bas dans la position de départ).
Remarque !
Les micro-commutateurs doivent demeurer au moins 2 secondes dans la position souhaitée jusqu'à
ce que la réaction correspondante ait lieu.
La remise à zéro des paramètres peut durer plusieurs minutes, puis l'appareil redémarre.
Pendant ce temps la diode reste allumée en orange.
Lors du rétablissement des réglages usine la tension d'alimentation ne doit pas être coupée.
1
3
= Security ON
= Security OFF
= Fact. Sett. All Parameter
= Fact. Sett. Com. Para.
Status LED
Service Connector
4
4
3 2
CNGmass MODBUS RS485
2
MODBUS RS485
3
1 4 2
Endress+Hauser
5
1
A0006926
