CNGmass MODBUS RS485
#
"
Endress+Hauser
4.2
Raccordement de l'unité de mesure
4.2.1
Raccordement transmetteur
Danger !
• Risque d'électrocution ! Mettre hors tension avant d'ouvrir l'appareil.
Ne pas installer ni câbler l'appareil sous tension.
Un non respect de ces consignes peut entraîner la destruction de composants électroniques.
• Risque d'électrocution ! Relier le fil de terre à la prise de terre du boitier avant de mettre sous
tension, sauf si d'autres mesures de protection ont été prises.
• Comparer les indications de la plaque signalétique avec les tension et fréquence locales.
Tenir également compte des directives d'installation nationales en vigueur.
1.
Défaire le crampon de sécurité (a) et dévisser le couvercle du compartiment de raccordement
(b) du boitier du transmetteur.
2.
Faire passer le câble d'alimentation (d) et le câble de signal (c) à travers les entrées de câble
correspondantes.
Procéder au câblage selon occupation des bornes de raccordement ( ä 16).
3.
4.
Visser le couvercle du compartiment de raccordement (b) à nouveau sur le boitier du
transmetteur et serrer à nouveau le crampon de sécurité (a).
c
d

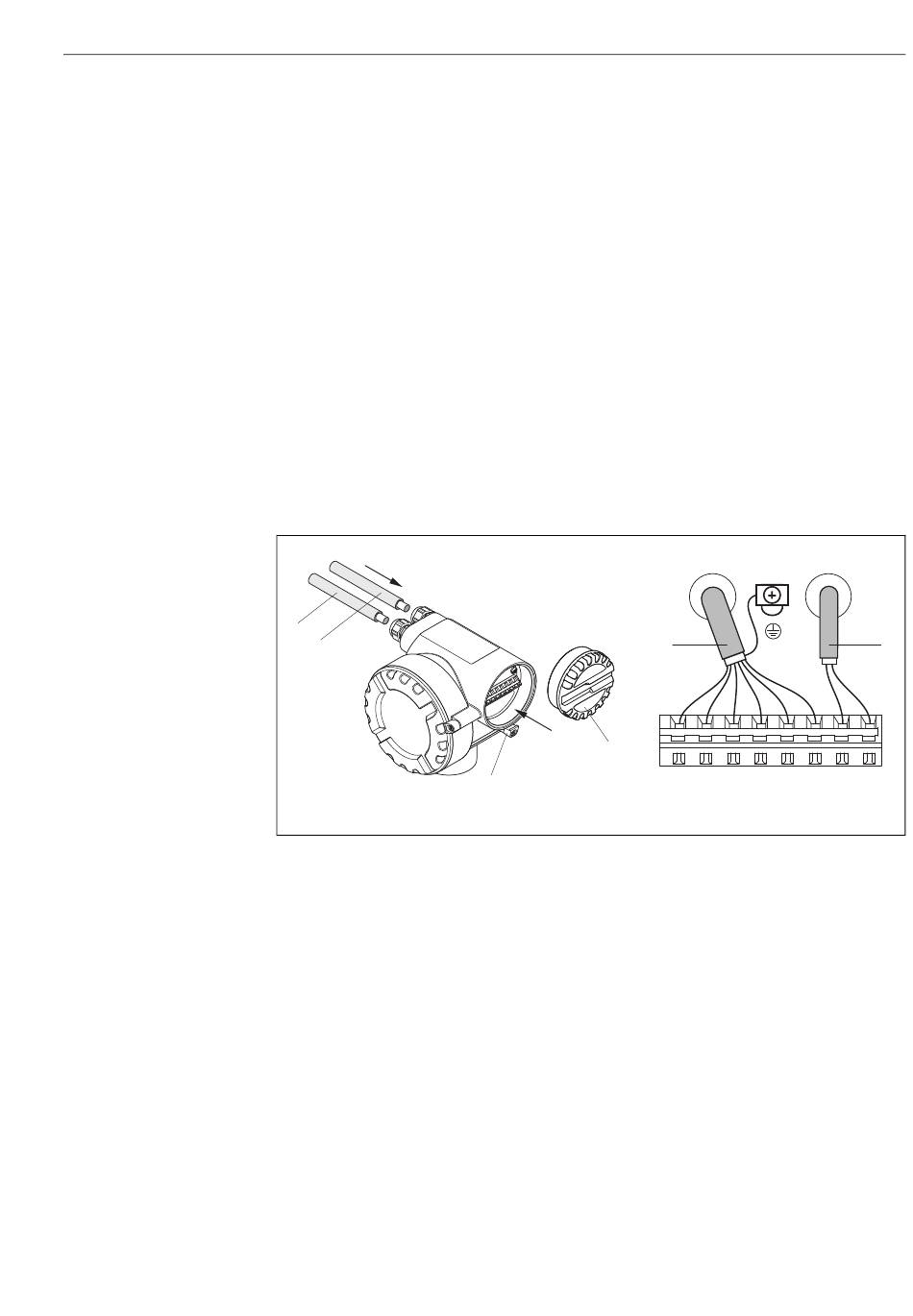

Fig. 7:
Raccordement du transmetteur, section de conducteur max. 2,5 mm
A
Vue A
a
Crampon de sécurité
b
Couvercle du compartiment de raccordement
c
Câble de signal : bornes n° 22...27
(blindage pour Modbus RS485 est obligatoire ; blindage pour sorties impulsions/fréquence et état non
indispensable mais recommandé)
d
Câble pour l'énergie auxiliaire : 20...28 V AC, 10...30 V DC
– Borne n° 1 : L1 pour AC, L+ pour DC
– Borne n° 2 : N pour AC, L- pour DC
Attention !
• En-dessous d'une tension d'alimentation de 10 VDC le comportement de l'appareil n'est pas
défini. Une fonction correcte peut ne plus être assurée. Il est recommandé, dans le cas d'un
dépassement par défaut de la tension d'alimentation spécifiée, de mettre l'appareil hors tension.
• Lors d'un fonctionnement au-delà d'une tension d'alimentation de 30 VDC resp. 28 VAC
l'appareil de mesure peut être détruit. Il est recommandé de limiter la tension d'alimentation à la
gamme spécifiée par des éléments de protection ou autres mesures appropriées.
A
b
a
A
c
27 26 25 24 23 22
-
+
-
+
-
+
(14 AWG)
Câblage
d
2
1
N
L1
(L-)
(L+)
A0006923
15
