10.3.5 Schéma de connexion pour module d'installation, démarrage/arrêt avec chauffage auxiliaire externe

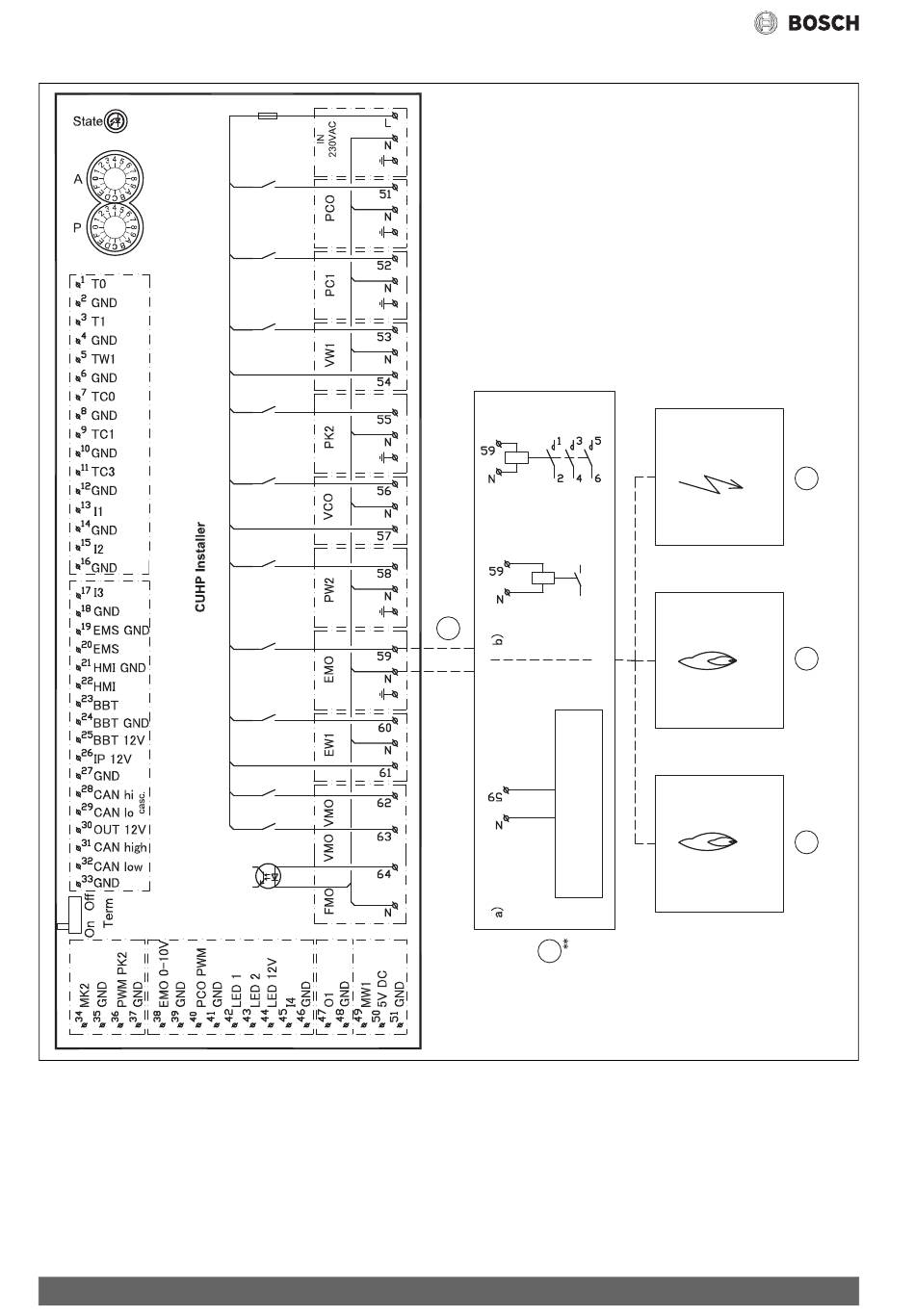

Fig. 32 Schéma de connexion pour module d'installation, démarrage/arrêt avec chauffage auxiliaire externe
[1]
Sortie 230 V (AC)
[2]
Chauffage d'appoint électrique
[3]
Réservoir de fioul
[4]
Chaudière murale gaz à condensation
[5]
EM0 démarrage/arrêt
[5a]
Charge maximale à la sortie du relais : 2 A, cos > 0,4.
[5b]
Si la charge est plus importante à la sortie du relais, le mon-
tage d'un relais intermédiaire est nécessaire.
