8.2

Raccordements externes

Charge max. sur les sorties du relais : 2 A, cos Si la charge est
plus importante, le montage d'un relais intermédiaire est nécessaire.
• La sortie VC0 commute lors de la commutation entre le mode chauf-
fage et le mode ECS et est utilisée lorsqu'un ballon tampon est ins-
tallé.
• La sortie de relais PK2 est activée en mode refroidissement.
Domaines d'application possibles :
– Basculement entre refroidissement/chauffage pour ventilo-
convecteurs. L'appareil de commande du ventilo-convecteur doit
posséder la fonction correspondante.
– Régulation de pompe dans un circuit séparé, qui est exclusive-
ment destiné au mode refroidissement.
– Régulation des circuits plancher chauffant dans les locaux
humides.
– Si le réglage « Eteindre PC1 en mode ECS » a été réglé sur « Non »,
PK2 commute également en cas de dégivrage. Cette fonction sert
de clapet anti-retour de tirage pour les ventilo-convecteurs.
8.3 Limiteur de température de sécurité
Dans certains pays, un limiteur de température de sécurité est prescrit
dans les circuits de chauffage par le sol. Le limiteur de température de
sécurité est raccordé à l'entrée externe 1–3 du module d'installation (
fig. 31). Régler le fonctionnement pour l'entrée externe ( notice de
l'appareil de commande).
8.4

Installation du ballon d'eau chaude sanitaire

Si le ballon ECS est installé plus bas que la pompe à chaleur (par ex. dans
la cave), cela peut entraîner une circulation interne conduisant à des
pertes thermiques dans le ballon.
▶ Monter le clapet anti-retour dans le circuit pour empêcher la circula-
tion interne quand le ballon ECS est installé sous la pompe à chaleur.
TW1
CW1

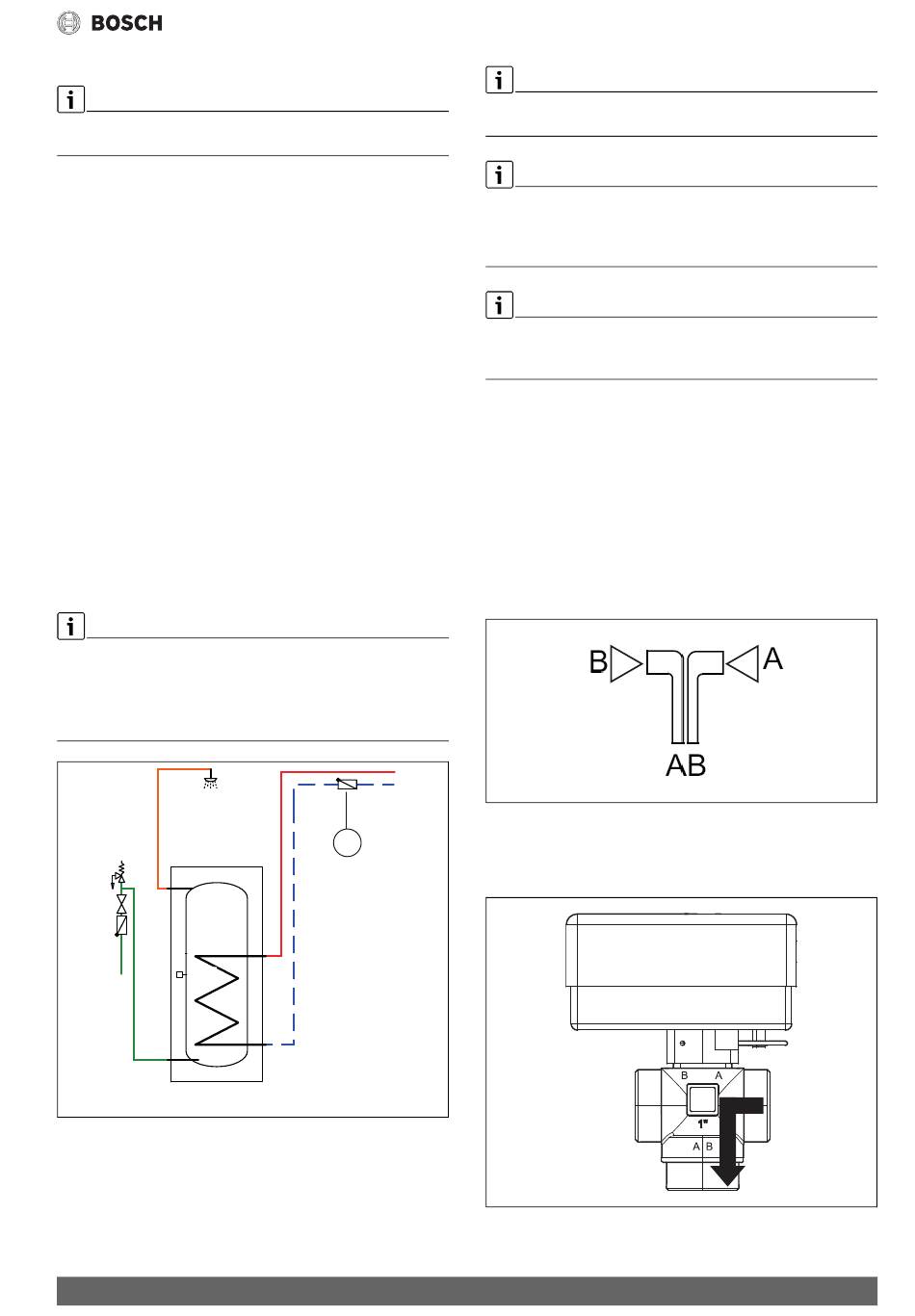

Fig. 18 Ballon d'eau chaude sanitaire
[1] Clapet anti-retour
Compress 6000 AW AWB – 6721817724 (2022/01)
La notice de raccordement est indiquée dans la documentation du bal-
lon.
Si un ballon d'eau chaude sanitaire (ballon de circuit de chargement) est
utilisé dans une installation de chauffage, un purgeur automatique doit
être monté sur le ballon. Egalement valable pour des ballons à double
paroi.
Si un ballon de circuit de chargement est installé dans l'installation de
chauffage, un purgeur automatique doit être monté à l'entrée du ballon
avec séparateur de microbulles d'air.
8.5
Si le ballon d'eau chaude sanitaire est raccordé et que TW1 est connec-
tée au système, il est confirmé automatiquement lors du démarrage.
▶ Raccorder la sonde de température ECS TW1 au module d'installa-
tion à la borne de raccordement TW1 dans l'appareil de commande.
8.6
Pour les solutions systèmes avec ballon d'eau chaude sanitaire, une
vanne d'inversion (VW1) est nécessaire. Raccorder la vanne d'inversion
VW1 au module d'installation dans l'unité intérieure à la borne de raccor-
dement VW1.
Fig. 19
1
[A]
[B]
[AB] De l'unité intérieure
Fig. 20 Contact fermé, raccordement A ouvert
Sonde de température du ballon d'ECS TW1

Vanne d'inversion VW1

Vers le ballon d'eau chaude sanitaire
Vers l'installation de chauffage (ou le ballon tampon)
Installation des accessoires
001002031-002
