1. INTRODUCCIÓN Y NOTAS DE SEGURIDAD
Precaución
Se prohibe alterar o modifi car el producto.
Se prohibe utilizar el producto para fi nes impropios o diferentes de los previstos. El uso del actuador para otras
aplicaciones debe estar autorizado por Aprimatic después de una comprobación técnica de la aplicación.
La instalación y el mantenimiento del producto pueden ser efectuados sólo por personal técnico cualifi cado.
Lea atentamente las instrucciones antes de instalar y efectuar las intervenciones especificadas por el
constructor.
Desconectar siempre la alimentación eléctrica antes de efectuar cualquier intervención de instalación y
mantenimiento sobre el equipo.
Trabaje en ambientes sufi cientemente iluminados e idóneos para la salud y utilice instrumentos, herramientas
y equipos en buen estado.
Al fi nalizar la instalación, compruebe siempre el funcionamiento correcto del equipo y de la automatización
en general.
Utilice siempre recambios originales.
Es necesario colocar, cerca del marco, una placa adhesiva come sigue: "ATENCIÓN PARTES EN MOVIMIENTO".
¡El actuador puede causar lesiones por aplastamiento o arrastre!
No tocar la cadena durante su movimiento.
No entrar en el radio de acción de la ventana durante su movimiento.
Tenga los niños fuera del rayo de acción de la automatización cuando está funcionando; no permita a los niños
jugar con los dispositivos de mando fi jos.
2. DESCRIPCIÓN
El actuador APRICOLOR VARIA está destinado exclusivamente para la apertura y el cierre de ventanas
proyectables, abatibles, basculantes y claraboyas.
CARACTERÍSTICAS TECNICAS
Actuador eléctrico con cadena alojada en el interior.
La cadena de maniobra está tratada contra la oxidación con un revestimiento de Dacromet que la protege
en las condiciones más severas.
Carreras de cadena regulables.
Funcionamiento a 24V CA.
Final de carrera con microinterruptor.
Equipo de mando a microprocesador, provisto de un módulo radiorreceptor 433,92 MHz incorporado.
Mandos via cable o via radio de las principales funciónes (el control vía radio se efectúa únicamente con
emisores Aprimatic.).
!
Atención
El actuador se suministra con una carrera preajustada de 30 cm.
ESPAÑOL
DATOS TÉCNICOS
FUERZA DE EMPUJE................................................................... 200N
FUERZA DE TRACCIÓN............................................................... 300N
CARRERAS REGULABLES.......................................................... de 90 a 400 mm
VELOCIDAD DE TRASLACIÓN .................................................... 40mm/seg.
REGULACIÓN DELANTERA ........................................................ Máx 10 mm
TENSIÓN DE ALIMENTACIÓN ..................................................... 24 V DC
CONSUMO.................................................................................... 42 W
CORRIENTE ................................................................................. 1,8A; 24 V DC
GRADO DE PROTECCIÓN........................................................... IP 20
FRECUENCIA RADIO................................................................... 433,92 MHz
TEMPERATURA DE FUNCIONAMIENTO .................................... -20° +70° C
TEMPERATURA DE ALMACENAJE............................................. -40° +45° C
HUMEDAD RELATIVA................................................................... 90% MÁX. (sin condensación)
SECCIÓN MIN. CABLES PARA ALIMENTACIÓN DE RED .......... 1 mm2
SECCIÓN MÁX. CABLES PARA MANDOS .................................. utilice el cable para mandos Aprimatic
INSTALACIÓN ............................................................................... en el interior, en lugares secos y sin polvo

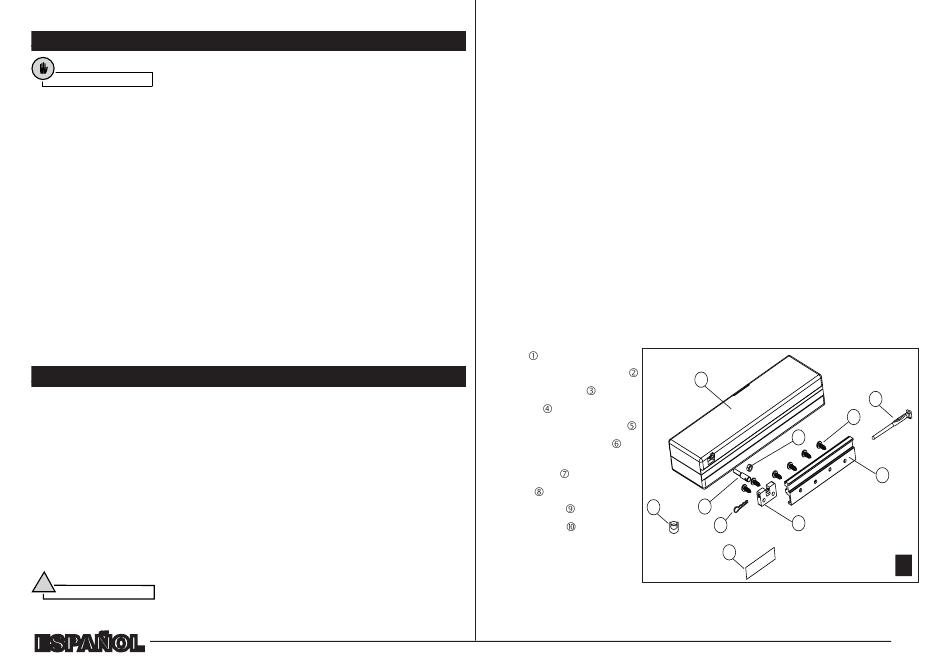

SUMINISTRO DE SERIE
Cada embalaje del producto contiene:
1 actuador
1 soporte para la fi jación del actuador
1 perno delantero cadena
1 contratuerca
1 estribo para ventanas proyectables
1 clavija de fi jación de la cadena
6 tornillos autorroscantes
4,8x13 UNI 6954
1 pasacable
8
1 tornillo de bloqueo
1 galga de taladrado
manual de instrucciones
Comprobar que todos los componentes contenidos en el embalaje estén en perfecto estado.
