4. CONEXIÓN ELÉCTRICA Y FUNCIONAMIENTO (fi g. 2 - 3 - 4)
!
Atención
Desconectar siempre la alimentación eléctrica antes de efectuar cualquier intervención sobre
el equipo.
La instalación eléctrica deberá realizarse en conformidad con las normas vigentes en el país
de instalación.
Proteja el equipo y las cargas controladas con un interruptor termomagnético diferencial de potencia
adecuada y umbral de intervención diferencial de 30 mA.
Para acceder al equipo desenroscar los dos tornillos
Realizar las conexiones eléctricas según los esquemas en fi g. 2 y 3.
Entradas disponibles
Apertura Local: para la conexión del contacto AN de un dispositivo (ej. botón) que tiene la función de dar un
impulso de apertura a la automatización.
Cierre Local: para la conexión del contacto AN de un dispositivo (ej. botón) que tiene la función de dar un
impulso de cierre a la automatización.
Apertura Centralizada: para la conexión del contacto AN de un dispositivo que tiene la función de dar un impulso
de apertura a más automatizaciones (véase más adelante).
Cierre Centralizado: para la conexión del contacto AN de un dispositivo que tiene la función de dar un impulso de
cierre a más automatizaciones (véase más adelante).
Stop: para la conexión del contacto CN de un dispositivo (ej. botón rojo con cabeza de hongo de retención
mecánica) que tiene la función de bloquear la automatización en caso de emergencia.
Seguridad: para la conexión del contacto CN de un dispositivo de seguridad (ej. fotocélula) que, si está activado
en stand-by tiene la función de impedir la puesta en marcha de la automatización mientras que, si está activado
en cierre, invierte el movimiento para evitar el aplastamiento.
!
Atención
En el caso en que se desee conectar un dispositivo de Stop abra el jumper JP5.
En el caso en que se desee conectar un dispositivo de seguridad, abra el jumper JP6.
El equipo no está provisto de salida para la alimentación de accesorios o dispositivos de seguridad:
por lo tanto, en caso de su utilización, la alimentación deberá ser suministrada mediante una
fuente exterior.
ESPAÑOL
indicados en la fi gura 4.
13

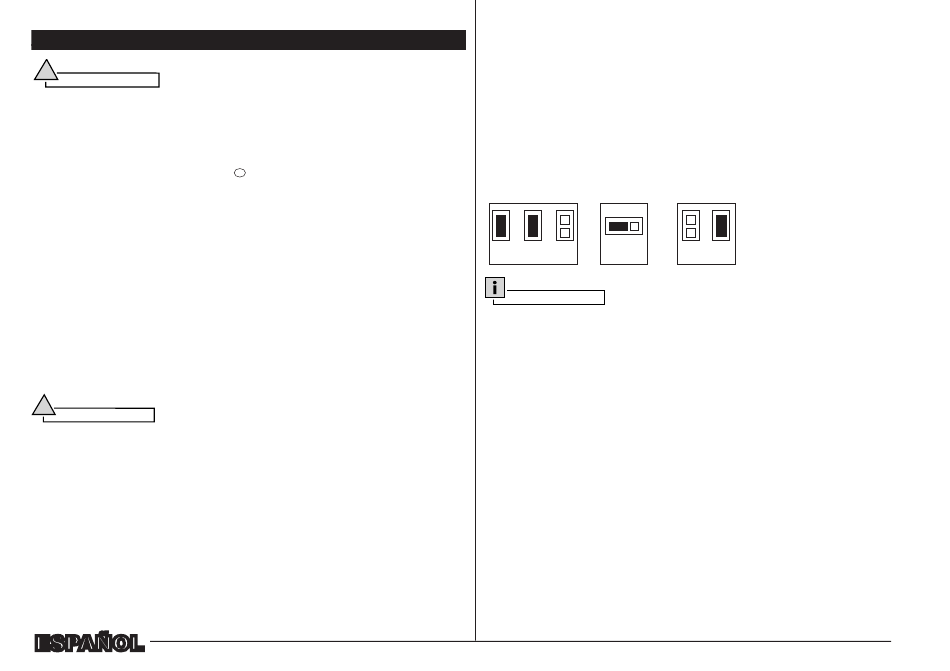

Predisposiciones de fábrica
Lógica de funcionamiento.................................. "Semiautomática Abrir/Cerrar"; (JP1 cerrado; JP2 abierto)
Tiempo de trabajo ............................................ 45 s (máx. 180 s)
(duración de un ciclo de apertura o de cierre)
Tiempo de pausa............................................... 45 s (máx. 180 s)
(duración parada momentánea en lógica automática)
Entrada de Stop................................................. Desactivada (JP5 cerrado)
Entrada Dispositivo de seguridad...................... Desactivada (JP6 cerrado)
Selección 1-2 motores* ..................................... 1 motore (JP7 abierto)
(*es posible activar dos motores sólo si el alimentador AL24 está instalado)
Antiaplastamiento .............................................. Desactivado (JP8 cerrado a la izquierda)
JP5
JP6 JP7
JP8
Informaciones
Si las predisposiciones satisfacen las exigencias de la aplicación, no es necesaria ninguna
programación adicional. en caso contrario, es posible variar estos parámetros según las modalidades
descritas en los siguientes párrafos.
JP2
JP1
19
19
