5. SPEICHERVERWALTUNG
Taste 1
Alle Informationen zu den Fernsteuerungen und zur Betriebsart werden im Speicher des Moduls gehalten.
Falls man die ursprünglich gelieferte Standardkonfi guration wiederherstellen und alle bisher gespeicherten
Fernsteuerungen löschen möchte, muss folgende Löschprozedur durchgeführt werden:
Den Modul vom Stromnetz abschalten.
Den Modul wieder einschalten, dabei die Löschtaste SW3 (siehe Abb.2.2) so lange drücken, bis die LED-Anzeige
und der Summer erlöschen.
Rund 10 Sekunden warten, bis ein Piepton die erfolgte Löschung anzeigt.

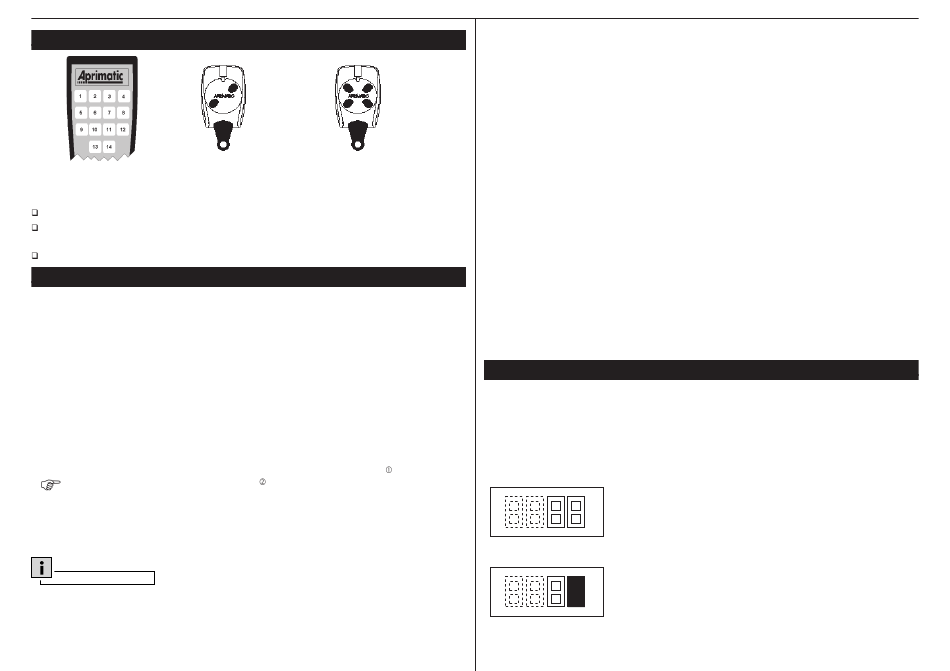

6. VERWALTUNG DER FERNSTEUERUNGEN

6.1 ERSTSPEICHERUNG
Nach Versorgen des Moduls warten, bis die Steuerung einen Piepton hören lässt, dann folgende Prozedur
ausführen:
1. Gleichzeitig die Tasten 1-4-5-8 (bei TR14) oder alle Tasten (bei TR2 oder TR4) drücken, bis die Steuerung
einen kurzen Piepton und dann einen Dauerton erzeugt, um anzuzeigen, dass die Registrierungsphase
in Gang ist..
2. Jetzt irgendeine Taste des Senders drücken: der Summer erlöschen kurz und schalten sich wieder ein, um das
Registrieren der Fernsteuerung im Speicher des Moduls zu bestätigen.
Nach Abschluss des Registrierens der ersten Fernsteuerung können, solange das akustische Signal aktiv ist,
weitere Fernsteuerungen eingegeben werden, indem man die Schritte 1 und 2 wiederholt.
Die Speicherphase wird beendet, indem man die Löschtaste SW3 drückt, oder automatisch 25 Sekunden nach
der letzten durchgeführten Speicherung.
Nach Speicherung einer oder mehrerer Fernsteuerungen wird ein mit der Taste
als "Lokaler Öffnungsbefehl", ein mit der Taste
erkannt.
Die Steuerung kann Funkbefehle (die denen über Kabel gleichwertig sind) auch für Zentrale Öffnung, Zentrale
Schließung und Stopp empfangen. Die letzten drei Befehle sind in der Standardkonfi guration nicht ausführbar;
zum Ändern bzw. Ergänzen der Zuordnung Tasten - Standard-Funkbefehle muss die in Par. 9 beschriebene
Prozedur ausgeführt werden.
Informationen
Um ungewollte Speicherungen zu vermeiden, wird empfohlen, andere Steuerungen, die sich in
der Reichweite der Fernsteuerung befinden, vom Stromnetz zu trennen, falls auch für diese die
Erstspeicherung durchgeführt wurde.
Taste 2
Taste 1
Taste 2
Taste 3
Taste 4
gegebener Impuls
gegebener Impuls als "Lokaler Schließungsbefehl"
6.2 SPÄTERE SPEICHERUNGEN
Zum späteren Speichern weiterer Fernsteuerungen ist folgende Prozedur auszuführen, nachdem die Steuerung
aus- und wieder eingeschaltet wurde oder am Ende eines Schließungszyklus (warten, bis die Arbeitszeit
abgelaufen ist).
1. Gleichzeitig die Tasten 1-4-5-8 (bei TR14) oder alle Tasten (bei TR2 oder TR4) der bereits gespeicherten
Steuerung drücken, bis diese einen kurzen Piepton und dann einen Dauerton erzeugt, um anzuzeigen,
dass die Registrierungsphase in Gang ist.
2. Gleichzeitig die Tasten 1-4-5-8 (bei TR14) oder alle Tasten (bei TR2 oder TR4) der neu zu speichernden
Fernsteuerung drücken, bis die LED und der Summer kurz erlöschen und dann wieder in Dauerbetrieb
geheno.
3. Anschließend irgendeine Taste der neu zu speichernden Fernsteuerung drücken, bis die LED und der Summer
kurz erlöschen und dann wieder in Dauerbetrieb gehen.
Auch in diesem Fall können, solange das akustische Signal aktiv ist, weitere Fernsteuerungen eingegeben werden,
indem man die Schritte 2 und 3 wiederholt.
Die Speicherphase wird beendet, indem man die Löschtaste SW3 drückt, oder automatisch 25 Sekunden nach
der letzten durchgeführten Speicherung.
6.3 LÖSCHEN EINER FERNSTEUERUNG
1. Bei eingeschaltetem Modul die Löschtaste SW3 anhaltend drücken: Die LED und der Summer schalten
sich in Dauerbetrieb ein.
2. Ohne SW3 loszulassen, irgendeine Taste der zu löschenden Fernsteuerung drücken; die LED und der
Summer schalten sich kurz au.
Um mehr als eine Fernsteuerung zu löschen, die Phase 2 wiederholen und dabei immer die Taste SW3
gedrückt halten.
7. WAHL DER BETRIEBSLOGIK (ABB. 1)
Die Betriebslogik der Automatik wird mit den Jumpern JP1 und JP2 eingestellt. Die Position der Jumper JP3
und JP4 ist ohne Einfl uss.
Das Ansprechen einer Sicherheitsvorrichtung beim Schließen führt zur Umkehr der Automatik, gleichgültig,
welche Betriebslogik gewählt wurde, außer bei der "Totmann"-Logik, bei der es sowohl beim Öffnen als auch
beim Schließen zum Anhalten der Automatik führt.
Jedes Mal, wenn die Konfi guration der Jumper JP1 und JP2 geändert wird, muss der Modul aus- und wieder
eingeschaltet werden, damit der Mikroprozessor die Änderung registrieren kann.
Totmann - JP1 und JP2 offen:
Die Automatik öffnet (oder schließt), solange der lokale Steuerbefehl gedrückt
wird; wenn er losgelassen wird, wird die Bewegung gestoppt, ebenso wenn
beide Befehle gedrückt werden.
Halbautomatik Öffnen/Schließen - JP1 geschlossen, JP2 offen.
Ein lokaler Öffnungsbefehl bewirkt die Öffnung der Automatik für die Dauer der
Arbeitszeit. Am Ende des Öffnungsmanövers bleibt die Automatik stehen, bis
ein lokaler Schließbefehl gegeben wird, der die Schließung der Automatik
für die Dauer der Arbeitszeit bewirkt. Ein Öffnungs- oder Schließbefehl
während der Bewegung führt zum Anhalten der Automatik (teilweise Öffnung
bzw. Schließung).
