1. VORBEMERKUNGEN UND SICHERHEITSHINWEISE

Vorsicht
Es ist verboten, an dem Produkt Manipulationen oder Änderungen vorzunehmen.
Es ist verboten, das Produkt zu anderen als den vorgesehenen Zwecken oder unsachgemäß zu verwenden.Ein
davon abweichender Einsatz ist von Aprimatic nach vorheriger technischer Prüfung der Anwendung zu
genehmigen.
Die Installation und Wartung des Produkts darf nur von qualifi zierten Technikern durchgeführt werden.
Vor Beginn der Installation die Anleitungen aufmerksam durchlesen und die Arbeiten so ausführen wie vom
Hersteller beschrieben.
Vor Durchführung irgendwelcher Arbeiten an der Steuerung immer die Spannungsversorgung abschalten.
In ausreichend beleuchteten und nicht gesundheitsgefährdenden Räumen arbeiten und in gutem Zustand
befi ndliche Instrumente, Werkzeuge und Ausrüstungen verwenden.
Am Ende der Installation immer das einwandfreie Funktionieren der Steuerung und der Automatik im Ganzen
überprüfen.
Immer Originalersatzteile verwenden.
Ein Klebeschild mit der Aufschrift "ACHTUNG, TEILE IN BEWEGUNG" muss neben der Einfassung angebracht
werden.
Es besteht Quetsch bzw. Einzugsgefahr!
Die Kette nicht berühren, wenn sie in Bewegung ist.
Das sich in Bewegung befi ndliche Fenster weder berühren, noch in dessen Bewegungsradius greifen.
Kinder außerhalb des Aktionsradius der Automatik halten, wenn diese in Bewegung ist; sie nicht mit den fest
angebrachten Steuervorrichtungen spielen lassen; die Sender außer ihrer Reichweite halten.

2. BESCHREIBUNG

Der Antrieb APRICOLOR VARIA ist ausschließlich zum Öffnen und zum Schließen von Kipp-, Klapp- und
Schwingfenstern sowie Dachoberlichtern bestimmt.
EIGENSCHAFTEN:
Elektrischer Kettenantrieb mit interner Aufrollung.
Die Antriebskette ist mit Dacromet behandelt, das sie auch bei schwierigsten Einsatzbedingungen mit einem
zuverlässigen Rostschutz ausstattet.
Der Kettenhub kann eingestellt werden
Betriebsspannung 24 Volt Gs.
Mikroendschalter.
Mikroprozessor-Steuereinheit mit eingebautem Funkempfänger 433,92 MHz.
Steuerung der Hauptfunktionen per Funk oder per Kabel (die Funksteuerung ist ausschließlich mit Aprimatic-
Sendern möglich).
!
Achtung
Der Antriebshub wird werkseitig auf 30 cm eingestellt.
DEUTSCH
TECHNISCHE DATEN
DRUCKKRAF .................................................................... 200N
ZUGKRAFT ....................................................................... 300N
EINSTELLBARER HUB..................................................... von 90 bis 400 mm
LAUFGESCHWINDIGKEIT ............................................... 40mm/sec.
FEINEINSTELLUNG VORNE............................................ Max 10 mm
EINPHASIGE SPANNUNG................................................ 24 V Gs
STROMVERBRAUCH ....................................................... 42 W
STROMSTÄRKE................................................................ 1,8A; 24 V Gs
SCHUTZART..................................................................... IP 20
BENUTZTE FUNKFREQUENZ ......................................... 433,92 MHz
REICHWEITE DER FUNKSTEUERUNG .......................... 40 m auf freiem Feld
BETRIEBSTEMPERATUR ................................................ -20°C +70°C
LAGERTEMPERATUR ...................................................... -40°C +45°C
RELATIVE LUFTFEUCHTIGKEIT ..................................... 90% MAX (nicht kondensierend)
MINDESTQUERSCHNITT VERSORGUNGSKABEL........ 1 qmm
MAX. QUERSCHNITT STEUERKABEL............................ Aprimatic-Steuerkabel verwenden
INSTALLATION.................................................................. innen, in trockenen und staubfreien Räumen

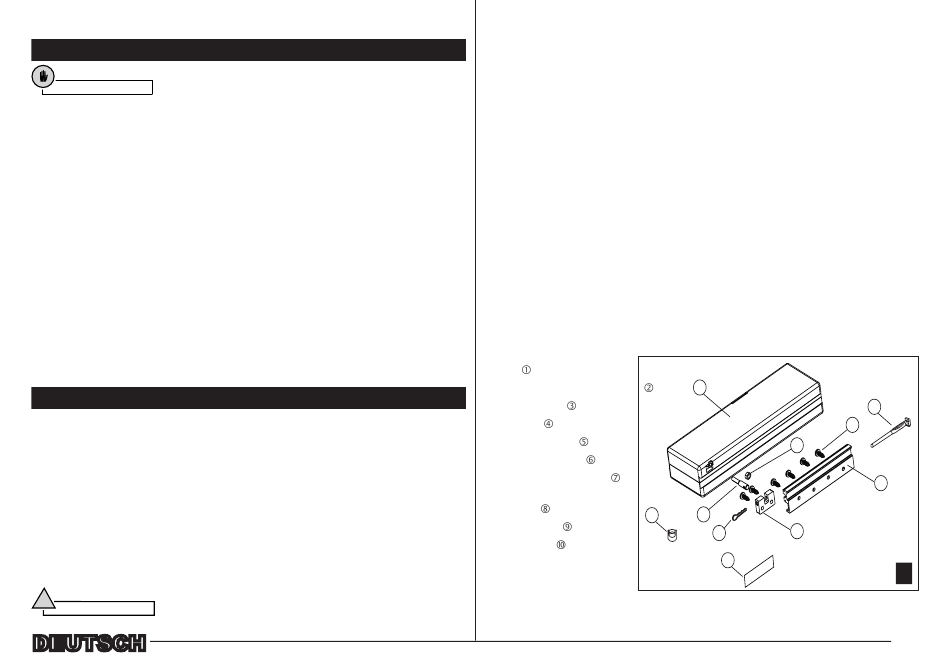

SERIENMÄSSIGE LIEFERUNG
Jede Packung enthält folgenden Inhalt:
1 Antrieb
1 Halterung zur Befestigung des Antriebs
1 Vorderer Kettenstift
1 Kontermutter
1 Bügel für Klappfenster
1 Befestigungssplint Kette
6 Selbstschneidende Schrauben
(4,8x13 UNI 6954)
1 Kabelschelle
8
1 Sicherungsbolzen
1 Bohrschablonen
1 Bedienungsanleitung
Prüfen, ob sich der Packungsinhalt in einwandfreiem Zustand befi ndet.
1
9
7
4
3
5
6
10
2
5
14 14
