1. PREMESSE E NOTE DI SICUREZZA

Cautela
E' vietato manomettere o modifi care il prodotto.
E' vietato utilizzare il prodotto per scopi diversi da quelli previsti o impropri. L'uso dell'attuatore per altre applicazioni
deve essere autorizzato da Aprimatic previa verifi ca tecnica dell'applicazione.
L'installazione e la manutenzione del prodotto possono essere effettuate soltanto da personale tecnico
qualifi cato.
Leggere attentamente le istruzioni, prima di iniziare l'installazione ed eseguire gli interventi come specifi cato
dal costruttore.
Togliere sempre tensione prima di effettuare qualsiasi intervento sull'apparecchiatura.
Operare in ambienti sufficientemente illuminati e idonei per la salute e utilizzare strumenti, utensili ed
attrezzature in buono stato.
Al termine dell'installazione verifi care sempre il corretto funzionamento dell'apparecchiatura e dell'automazione
nel suo complesso.
Utilizzare sempre ricambi originali.
Aggiungere in prossimità dell'infi sso una targhetta adesiva di "ATTENZIONE ORGANI IN MOVIMENTO".
L'attuatore può provocare lesioni da schiacciamento o trascinamento!
Non toccare la catena quando è in movimento.
Non entrare nel raggio d'azione della fi nestra durante il movimento.
Tenere i bambini fuori del raggio d'azione dell'automazione mentre essa è in movimento; non permettere loro di
giocare con i dispositivi di comando fi ssi; tenere fuori della loro portata i trasmettitori.

2. DESCRIZIONE

L'attuatore APRICOLOR VARIA è destinato esclusivamente all'apertura e alla chiusura di fi nestre a sporgere,
a vasistas, a bilico e lucernari.
CARATTERISTICHE
Attuatore elettrico a catena con raccoglimento interno.
La catena di manovra è trattata contro l'ossidazione con riporto in Dacromet che la protegge contro le
applicazioni più severe.
La corsa della catena è regolabile.
Funzionamento a 24 V DC.
Finecorsa a micro-interruttore.
Apparecchiatura di controllo a microprocessore con radio ricevente 433,92 MHz integrata.
Comando via radio o via cavo delle funzioni principali (il radiocomando è effettuabile solo ed esclusivamente
con trasmittenti Aprimatic).
!
Attenzione
L'attuatore viene fornito con la corsa della catena regolata a 30 cm.
ITALIANO
DATI TECNICI
FORZA DI SPINTA ............................................200N
FORZA DI TRAZIONE.......................................300N
CORSE REGOLABILI .......................................da 90 a 400 mm
VELOCITA' DI TRASLAZIONE ..........................40mm/sec.
REGOLAZIONE ANTERIORE...........................Max 10 mm
TENSIONE ALIMENTAZIONE...........................24 V DC
CONSUMO........................................................42 W
CORRENTE ......................................................1,8A; 24 V DC
GRADO DI PROTEZIONE................................. IP 20
FREQUENZA RADIO UTILIZZATA.................... 433,92 MHz
PORTATA DEL COMANDO RADIO................... 40 m in aria libera
TEMPERATURA DI FUNZIONAMENTO ........... -20°C +70°C
TEMPERATURA DI STOCCAGGIO .................. -40°C +45°C
UNIDITA' RELATIVA .......................................... 90% MAX (non condensante)
SEZIONE MINIMA CAVI DI ALIMENTAZIONE . 1 mmq
SEZIONE MAX CAVI DI COMANDO ................ utilizzare cavo comandi Aprimatic
INSTALLAZIONE ............................................... interna in luoghi asciutti e non polverosi

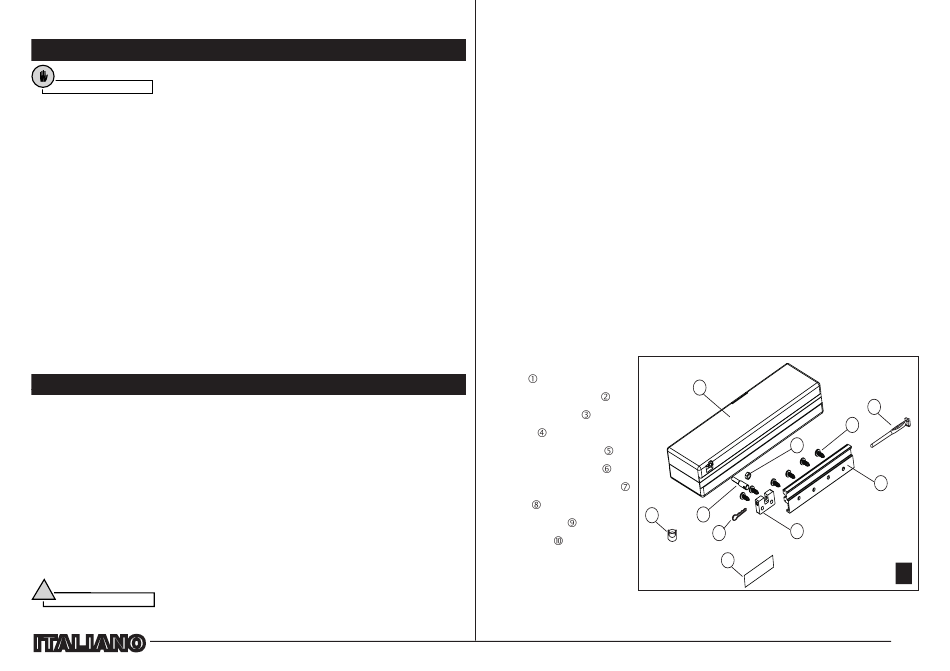

FORNITURA DI SERIE
Ogni confezione del prodotto contiene:
1 attuatore
1 supporto fi ssaggio attuatore
1 perno anteriore catena
1 controdado
1 staffa per fi nestre a sporgere
1 coppiglia di fi ssaggio catena
6 viti autofi lettanti 4,8x13 UNI 6954
1 serracavo
8
1 spina di bloccaggio
1 dima di foratura
1 libretto di istruzioni
Controllare che tutti i componenti contenuti nella confezione siano integri.
1
9
7
4
3
5
6
10
2
5
2 2
