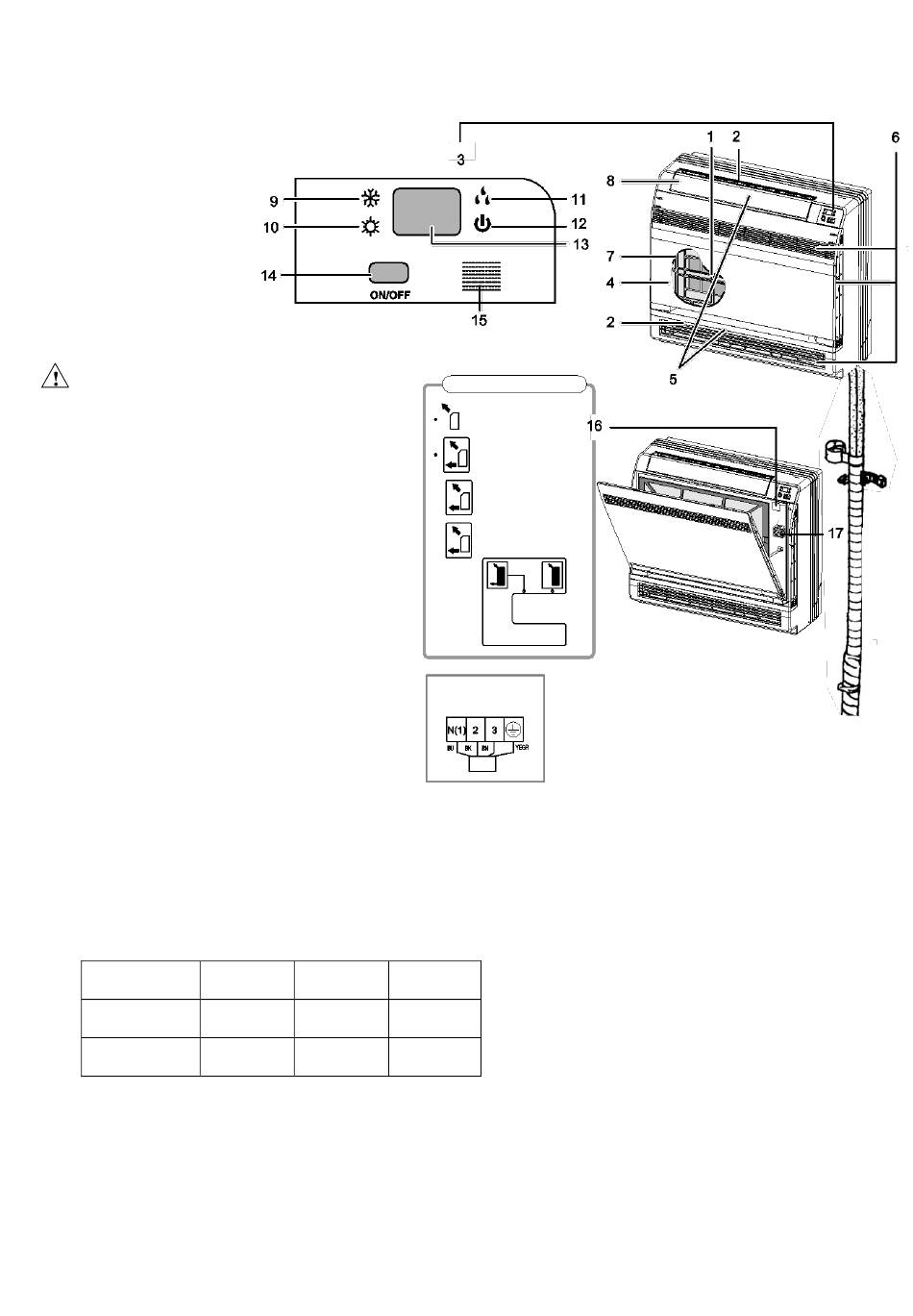

1 NOMENCLATURE
Unité intérieure
ATTENTION
Veiller à couper l'alimentation (coupez le
disjoncteur) avant d'ouvrir le capot avant.
Ne pas toucher de partie métallique
à l'intérieur de l'unité pour éviter les blessures.
1. Le filtre purificateur d'air
photocatalytique en apatite de titane
Ces filtres sont installés dans des filtres à air.
2. Sortie d'air
3. Écran
4. Capot avant
5. Volets (lamelles verticales)
Les volets se trouvent à l'intérieur de la sortie d'air.
6. Entrée d'air
7. Filtre à air
8. Clapet (lamelle horizontale)
9. Témoin du mode Climatisation
10. Témoin du mode Chauffage
11. Témoin du mode Déshumidification
12. Témoin Marche
13. Écran LED
14. Interrupteur de l'unité intérieure
Appuyer pour mettre l'unité en marche.
Réappuyer pour arrêter l'unité.
Les modes de fonctionnement sont résumés dans le
tableau suivant:
Modèle
Refroidissement
Climatisation
seul
Refroidissement
Automatique
et chauffage
Ce bouton vous servira quand vous n'aurez pas la
télécommande à votre disposition.
Température
Mode
Ventilation
de consigne
25 °C
Automatique
25 °C
Automatique
Commuteur sorties d'air
Avec ce réglage, l'air est
soufflé uniquement par la
sortie d'air supérieure.
Ce réglage fait souffler
l'air en mode
automatique, en fonction
des conditions en cours.
Il est recommandé
d'utiliser ce réglage.
L'unité est fournie avec
ce réglage par défault.
Connecteur de
raccordement de l'unité
intérieure
Répérage des conducteurs:
BU – bleu
BK – noir
BN – marron
YEGR – jaune et vert
15. Récepteur du signal
Il reçoit le signal depuis la télécommande.
Une fois le signal reçu, le bip court retentit.
Lors d'une modification du réglage, une
série de bips retentit.
16. Commutateur de la sortie d'air
17. Capteur de température de la pièce
Il mesure la température ambiante autour
de l'unité.
7
Capot avant ouvert
