1. Sommaire des composants
1
6
5
1
Plaque d'extrémité droite en fonction
de la variante avec raccord 3/5, 82/84
ou silencieux plat
2
Plaque de réserve (sans distributeur)
pour la réservation d'un emplacement
de distributeur
3
Modules distributeurs avec distribu
teurs monostables ou bistables
(un distributeur bistable occupe
2 emplacements de distributeurs)

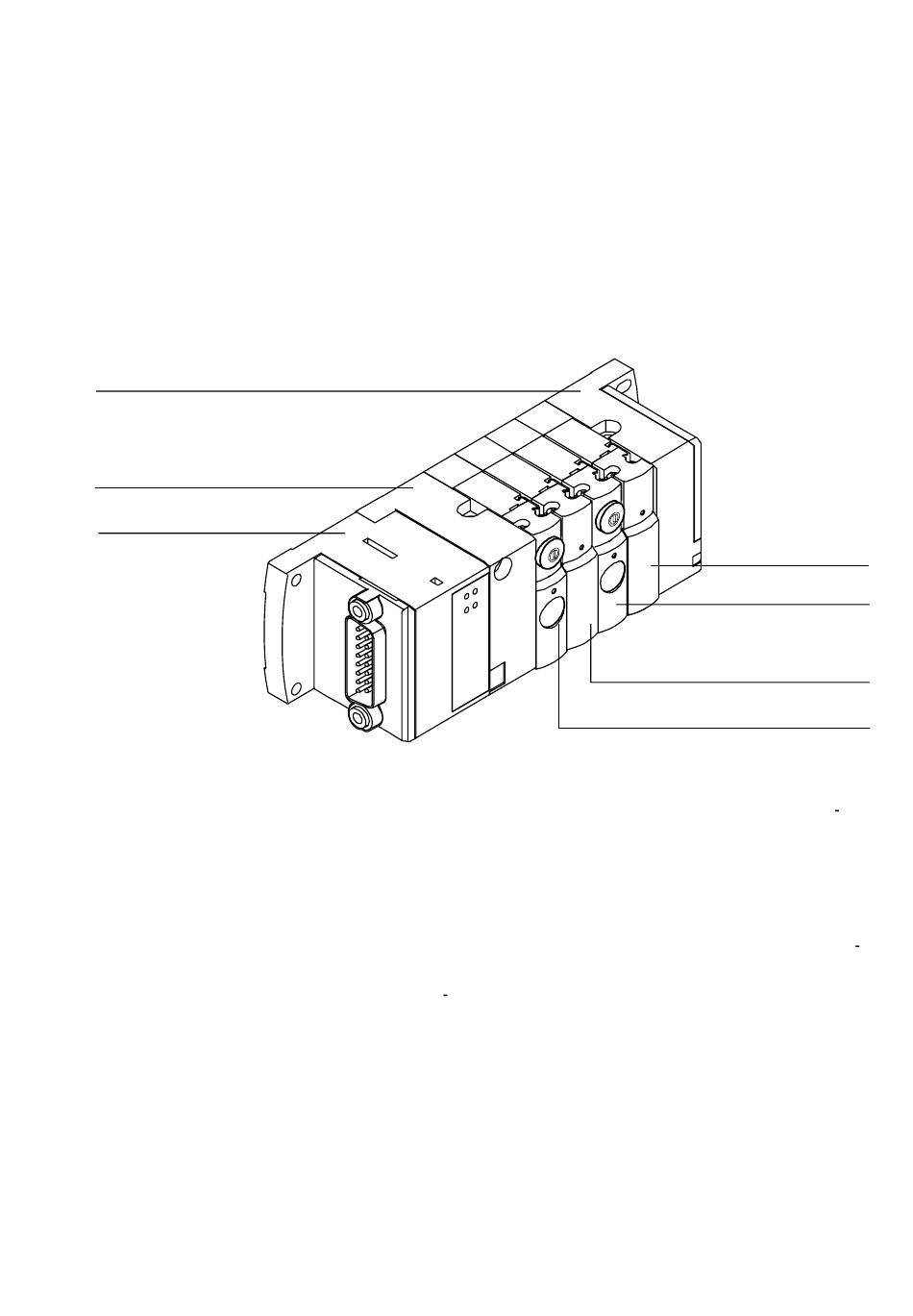

Fig. 1/1 : Composants du terminal de distributeurs CPV−SC
Festo P.BE−CPVSC−FR fr 0301a
Récapitulatif des composants
Le terminal de distributeurs CPV−SC peut comprendre les
composants suivants, selon la commande :
4
5
6
Plaque de séparation avec alimenta
tion en air comprimé supplémentaire
Embase électrique à connexion MP
Plaque d'extrémité gauche en fonction
de la variante avec raccord d'alimenta
tion 1 ou 1 et 12/14
2
3
4
3
