Legende:
1
gasafvoeraansluiting
2
aansluiting vertrekwaterleiding verwarming
3
aansluiting retourwaterleiding verwarming
4
gasaansluiting
5
koudwateraansluiting
6
warmwateraansluiting
De hoogtemaat kan worden ingesteld via de verstelbare
ketelvoeten.
Kesseltype
Ø B
VKC BE 254/1-120
130
VKC BE 324/1-120
150
Tab. 3.1 Afmetingen (maten in mm)
Installatie- en onderhoudshandleiding atmoVIT combi
(Rp 1")
(Rp 1")
(R 3/4")
(R 3/4")
(R 3/4")
C
D
349
73
349
83

3.3 Vereiste minimum afstanden voor de opstelling

100
800

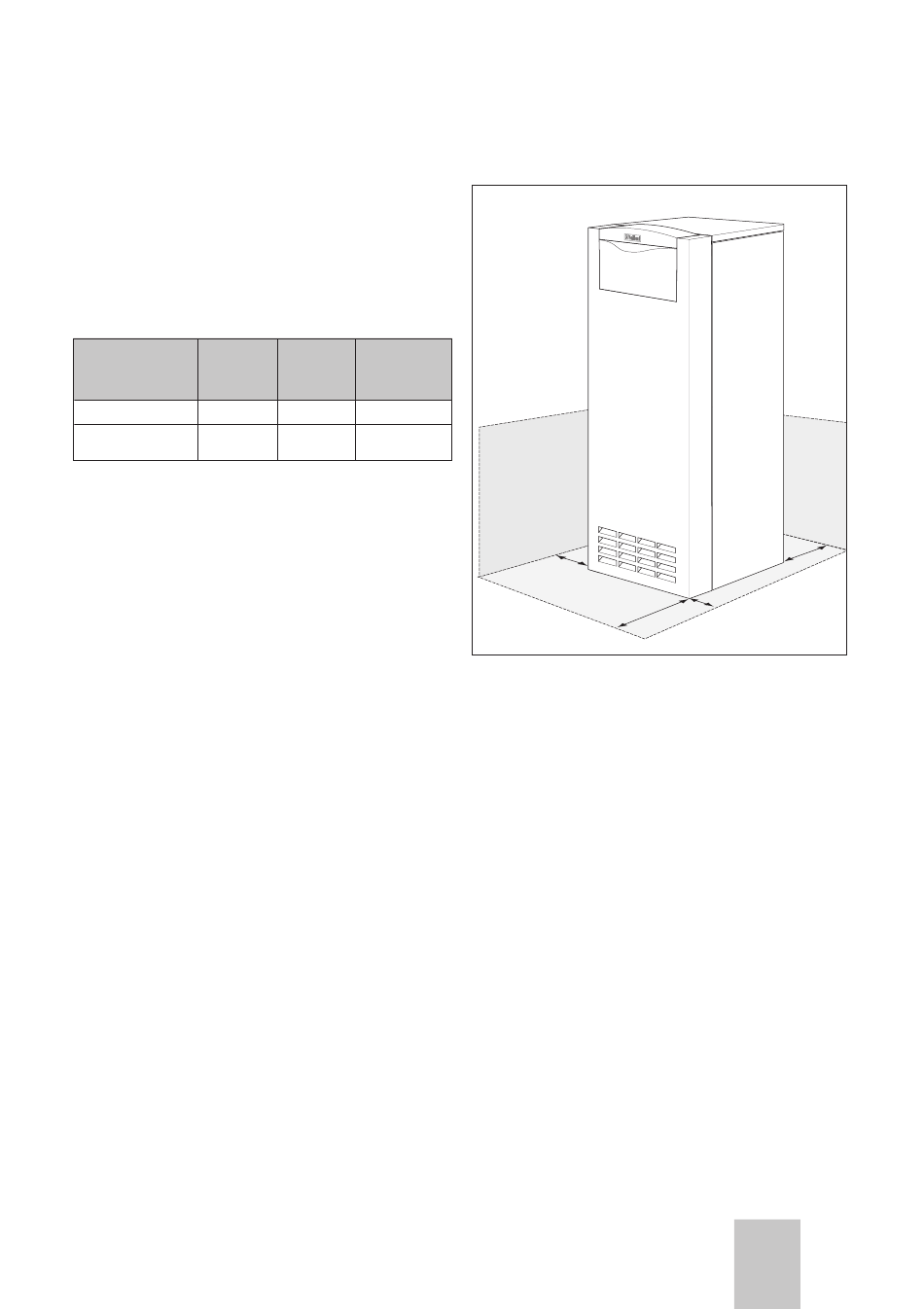

Afb. 3.2 Minimum afstanden
Bij de opstelling van de ketel moeten de in afb. 3.2
getoonde minimum afstanden aangehouden worden om
een volledige toegankelijkheid van de ketel te
garanderen.
De zijdelingse afstand voor de montage van de
bekledingsplaten moet minstens 100 mm bedragen.

3.4 Montage van de bekleding

De ketels worden gereed voor aansluiting met
gemonteerde bekleding geleverd. De demontage van
bekledingsdelen is voor de installatie van de ketel in de
regel niet vereist.
Montage 3
100
100
BE
9
FL
