INSTALAREA

12a
12b

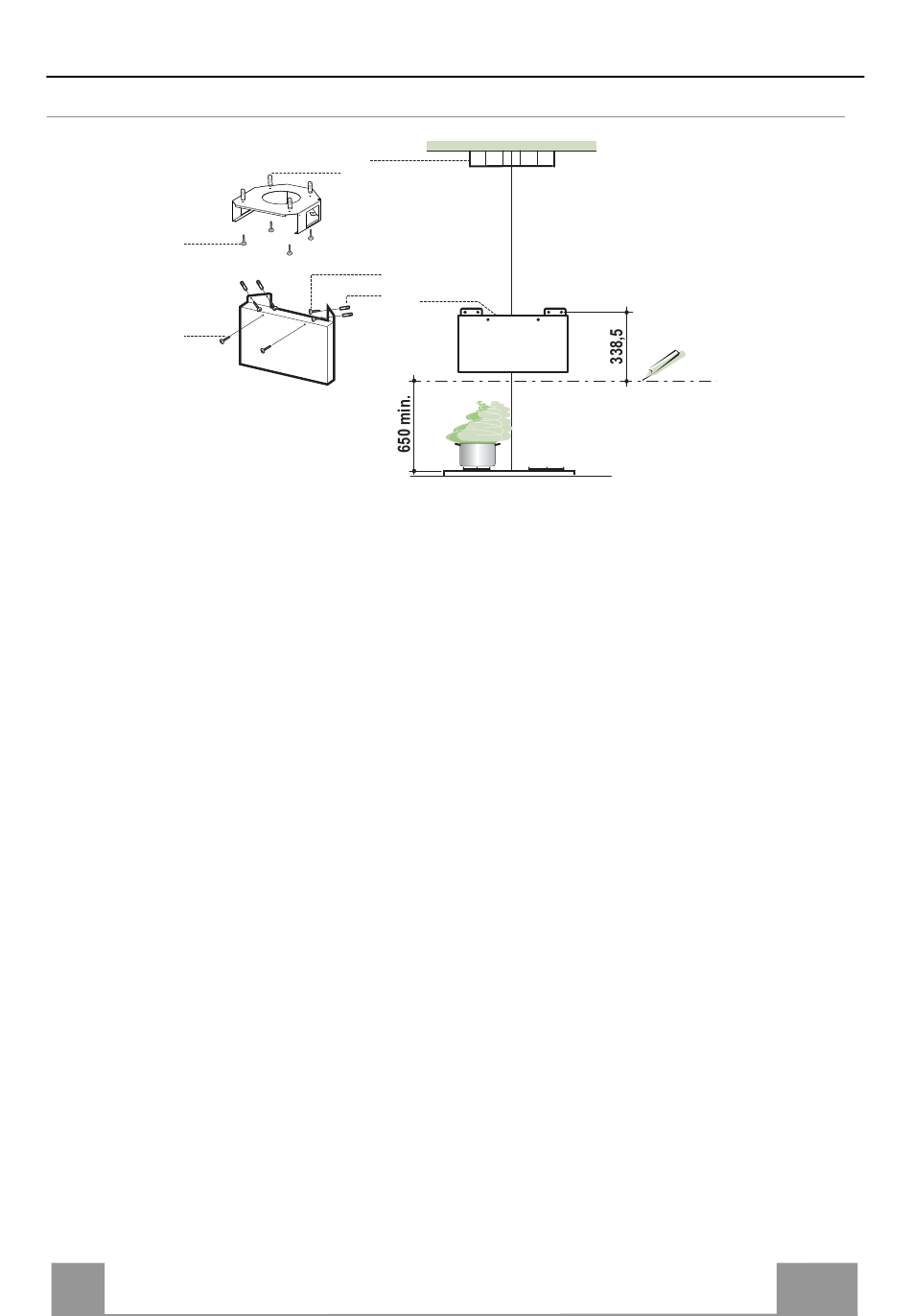

Trasaţi pe perete:
• o linie orizontală la: 650 mm min. deasupra planului de coacere.
• Aşezaţi, conform indicaţiilor, Suportul pentru Racordul Hotei 7.2 la 338,5 mm deasupra
liniei Orizontale de referinţă.
• Însemnaţi centrele găurilor suportului.
• Daţi găuri de ø 8 mm în punctele marcate.
• Introduceţi diblurile 11 în găuri.
• Fixaţi Suportul utilizând şuruburile 12a (4,2 x 44,4 ) din dotare.
• Înşurubaţi 2 şuruburi 12b (4,2 x 12,7) din dotare în orificiile pentru fixarea Corpului Hotei,
poziţionate pe plăcuţa frontală a Suportului pentru Racordul Hotei, lăsând un spaţiu de 5-6
mm între suport şi capul şurubului.
• Aşezaţi, conform indicaţiilor, Suportul Coşului Superior 7.4 pe colţul plafonului.
• Marcaţi centrele Găurilor pentru Suportul Coşului Superior 7.4.
• Daţi găuri de ø 8 mm în punctele marcate.
• Introduceţi diblurile 11 în găuri.
• Fixaţi Suportul Coşului Superior utilizând şuruburile 12a (4,2 x 44,4 ) din dotare.
N.B. Dacă nu se poate instala Suportul Coşului Superior 7.4 pe plafon, puteţi să îl instalaţi mai
jos, utilizând cele 4 Găuri Posterioare în locul celor Superioare.
Pentru instalarea în versiune filtrantă, efectuaţi imediat operaţiile descrise în paragraful
Ieşire de aer versiune filtrantă.
RO
Găurirea peretelui şi fixarea suporţilor
7.4
11
12a
11
7.2
8
89
