ASENNUS

Seinän poraaminen ja kannakkeiden kiinnittäminen
12a
12b

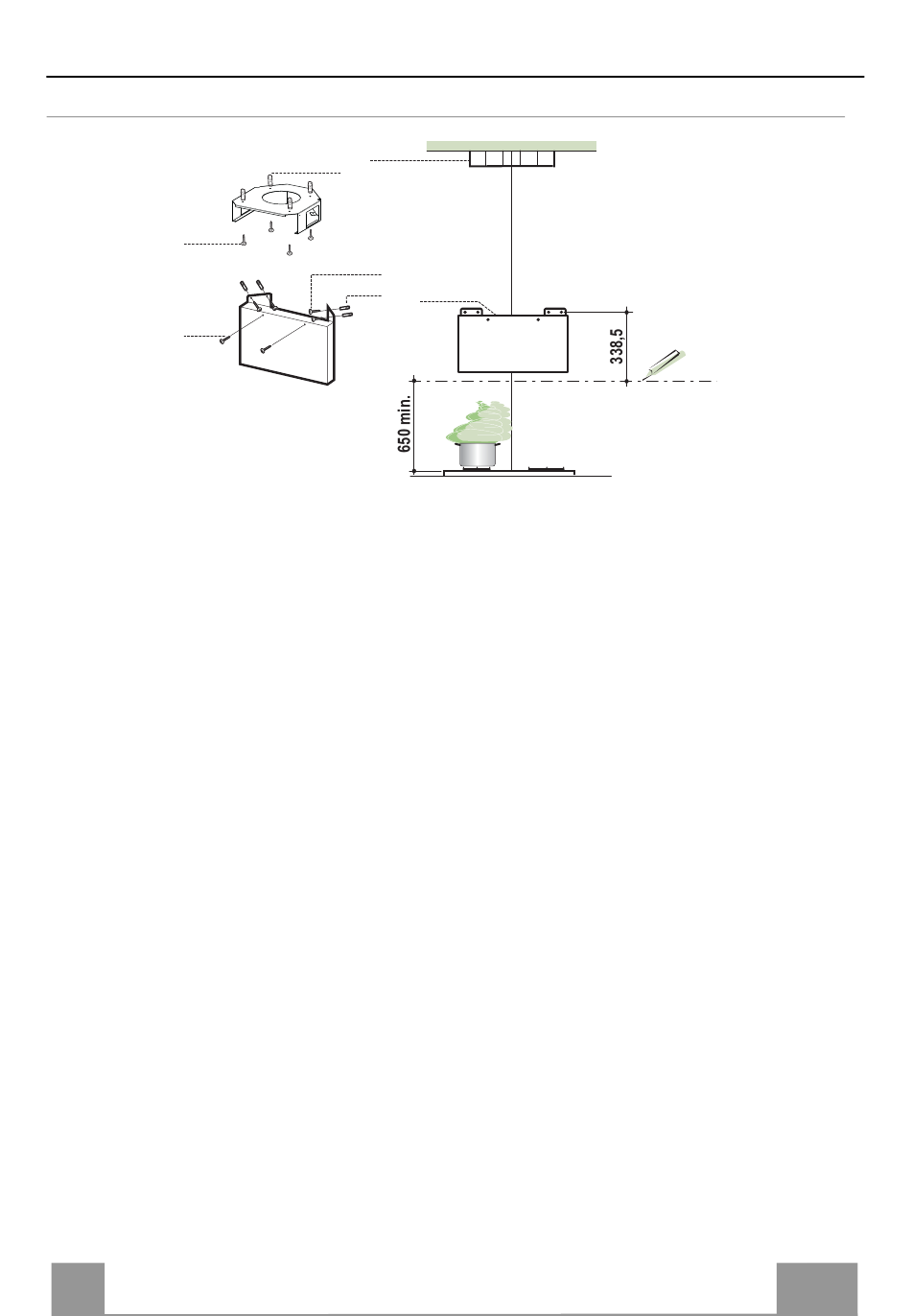

Tee seinään seuraava merkintä:
• vaakasuora viiva vähintään 650 mm liesitason yläpuolelle.
• Aseta kuvun kannake (7.2) 338,5 mm vaakasuoran viivan yläpuolelle kuvassa esitetyllä
tavalla.
• Merkitse kannakkeen reikien keskikohdat.
• Poraa 8 mm:n reiät.
• Asenna tulpat (11) reikiin.
• Kiinnitä kannake mukana toimitetuilla ruuveilla (12a) (4,2 x 44,4).
• Asenna kaksi mukana toimitettua ruuvia (12b) (4,2 x 12,7) kuvun kannakkeen reikiin
kannakkeen etupuolelle siten, että ruuvin kannan etäisyys kannakkeen pinnasta on 5–6 mm.
• Asenna hormin yläkannake (7.4) katon kulmaan.
• Merkitse hormin yläkannakkeen reikien keskikohdat (7.4).
• Poraa 8 mm:n reiät.
• Asenna tulpat (11) reikiin.
• Kiinnitä hormin yläkannake mukana toimitetuilla ruuveilla (12a) (4,2 x 44,4).
Huomautus. Jos hormin yläkannaketta (7.4) ei voi asentaa kattoon, sen voi asentaa alemmas
käyttämällä neljää takana olevaa ruuvinreikää ylempien ruuvinreikien asemesta.
Jos haluat asentaa liesikuvun version, joka kierrättää ilmaa, toimi kierrättävän version
poistoilmaa käsittelevässä kohdassa annettujen ohjeiden mukaisesti.
