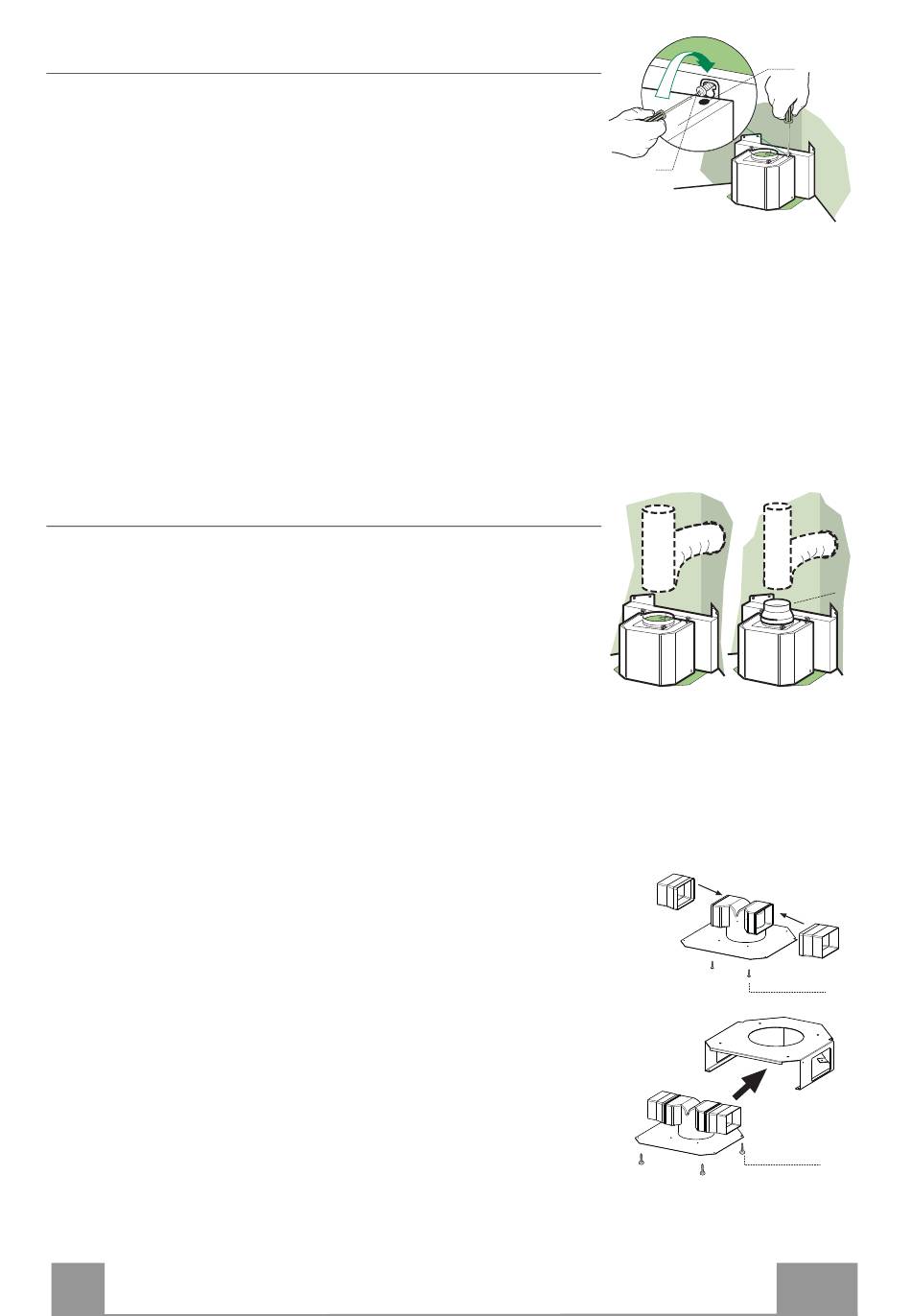

Монтаж корпусу витяжки
• Якщо за думкою спеціаліста, який виконує монтаж, вільний
простір між нижньою частиною витяжки та кутом між стінами
необхідно заповнити, необхідно встановити кутову розпірку 7.1
на основі витяжки за допомогою двох гвинтів 12c (2,9 x 9,5) з
комплекту.
• Затягніть два гвинти Vr, встановлені в зонах підвішування
витяжки.
• Повісьте корпус витяжки на спеціальні гвинти 12b (4,2 x 12,7).
• Виконайте заключне затягування гвинтів опори 12b (4,2 x 12,7).
• Вирівняти купол витяжки можна, регулюючи гвинти Vr.
• Для заключного закріплення витяжки до стелі необхідно
використати два гвинти, що залишаються, разом із заглушкою та
шайбою. Їх потрібно встановлювати з внутрішньої сторони
витяжки.
ВИТЯЖНА СИСТЕМА КАНАЛЬНОЇ МОДЕЛІ
Під час установлення відвідної витяжки приєднайте її до витяжної
труби, використовуючи гнучку або жорстку трубку діаметром 150
або 120 мм на вибір монтажника.
• Для встановлення з'єднання витяжної системи діаметром 120 мм
уставте редукційний фланець 9 на вихідний отвір корпусу
витяжки.
• Закріпіть трубку у відповідному положенні за допомогою
достатньої кількості трубних хомутів (не входять до комплекту).
• Зніміть усі фільтри з активованим вугіллям.
ВИХІДНИЙ ОТВІР ПОВІТРЯ В МОДЕЛІ З РЕЦИРКУЛЯЦІЄЮ
• Уставте подовжувачі 14.1 збоку в перехідник вихідного отвору
для повітря 15.
Закріпіть перехідник із подовжувачами на кронштейні
кріплення 7.3 двома гвинтами 12с (2,9 x 9,5) із комплекту.
• Уставте зібраний пристрій всередину опори верхньої витяжної
труби 7.4 за допомогою 4 гвинтів 12c (2,9 x 9,5) із комплекту.
• Приєднайте витяжку до перехідника вихідного отвору для
повітря за допомогою жорсткої або гнучкої трубки ø 150 мм, що
обирається спеціалістом, який виконує монтаж. Виконання цього
з'єднання потребуватиме використання вузьких стрічкових
хомутів (не входять до комплекту).
• Переконайтеся, що у витяжку встановлено вугільний фільтр.
UA
З'єднання
Vr
12b
ø 150 ø 120
12c
12c
8
80
9
