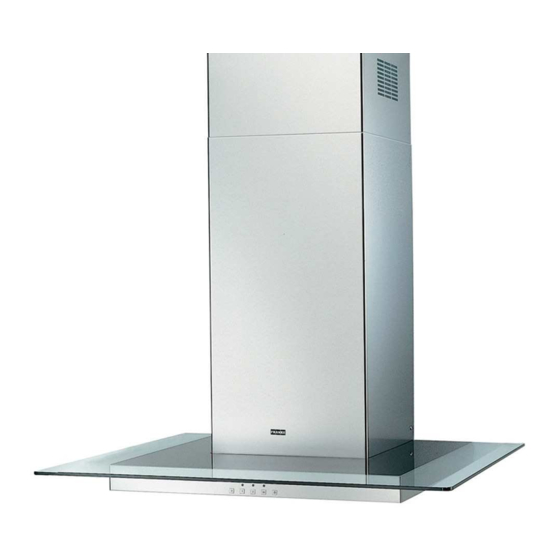

Franke FGL 605-P XS LED0 Mode D'emploi Et Installation

Masquer les pouces

page de 76

/ 76
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

Instructions for use and installation

Cooker Hood

Istruzioni per l'uso e l'installazione

Cappa

Mode d'emploi et installation

Hotte de Cuisine

Bedienungsanleitung und Installation

Dunstabzugshaube

Kullanım ve montaj talimatları

Davlumbaz

Uživatelská Pøíruèka

Odsavač par

Instrukcja obsługi i instalacji

Okap kuchenny

Libret de Instrucţiuni

ROI

Cartier

FGL 605-P XS LED0

FGL 705-P XS LED0

FGL 805-P XS LED0

FGL 905-P XS LED0

Sommaire des Matières pour Franke FGL 605-P XS LED0

Page 1 Hotte de Cuisine Bedienungsanleitung und Installation Dunstabzugshaube Kullanım ve montaj talimatları Davlumbaz Uživatelská Pøíruèka Odsavač par Instrukcja obsługi i instalacji Okap kuchenny Libret de Instrucţiuni Cartier FGL 605-P XS LED0 FGL 705-P XS LED0 FGL 805-P XS LED0 FGL 905-P XS LED0...
Page 2 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................4 CHARACTERISTICS ................................7 INSTALLATION ..................................8 USE ...................................... 11 MAINTENANCE ................................... 12 INDICE CONSIGLI E SUGGERIMENTI ............................13 CARATTERISTICHE ................................16 INSTALLAZIONE ................................. 17 USO ...................................... 20 MANUTENZIONE ................................21 SOMMAIRE CONSEILS ET SUGGESTIONS ............................22 CARACTERISTIQUES .................................
Page 3 SPIS TREŚCI UWAGI I SUGESTIE ................................58 WŁAŚCIWOŚCI TECHNICZNE ............................61 INSTALACJA ..................................62 UŻYTKOWANIE ................................... 65 KONSERWACJA ................................. 66 CUPRINS RECOMANDĂRI ŞI SUGESTII ............................67 CARACTERISTICI ................................70 INSTALAREA ..................................71 UTILIZARE ................................... 74 ÎNTREŢINERE ..................................75...
Page 4 RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation.
Page 5 • If the instructions for installation for the gas hob specify a greater distance specified above, this has to be taken into account. Regulations concerning the discharge of air have to be fulfilled. • Use only screws and small parts in support of the hood. Warning: Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards.
Page 6 • “CAUTION: Accessible parts may become hot when used with cooking appliances.” MAINTENANCE • Switch off or unplug the appliance from the mains supply before carrying out any maintenance work. • Clean and/or replace the Filters after the specified time period (Fire hazard). •...
Page 7 CHARACTERISTICS Dimensions 598 - 698 - 798 - 898 Min. Min. 650mm 500mm Components Ref. Q.ty Product Components Hood Body, complete with: Controls, Light, Blower, Filters Telescopic Chimney comprising: Upper Section Lower Section Reducer Flange ø 150-120 mm (Optional) Air Outlet Connection Ref.
Page 8 INSTALLATION Wall drilling and bracket fixing 7.2.1 Wall marking: • Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the centre of the area in which the hood will be installed. •...
Page 9 Mounting the hood body • Before attaching the hood body, tighten the two screws Vr lo- cated on the hood body mounting points. • Hook the hood body onto the screws 12a. • Fully tighten the support screws 12a. • Adjust the screws Vr to level the hood body. Connections DUCTED VERSION AIR EXHAUST SYSTEM When installing the ducted version, connect the hood to the...
Page 10 ELECTRICAL CONNECTION • Connect the hood to the mains through a two-pole switch hav- ing a contact gap of at least 3 mm. • Remove the grease filters (see paragraph Maintenance) being sure that the connector of the feeding cable is correctly inserted in the socket placed on the side of the fan.
Page 11 Control panel Button Function Turns the Motor off. Fixed Turns the Motor on at Speed one. Fixed Turns the Motor on at Speed two. The Led Turns the Delay Function on and off when pressed and held for 2 corresponding to seconds.
Page 12 MAINTENANCE Grease filters CLEANING METAL SELF- SUPPORTING GREASE FILTERS • The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. • Remove the filters one at a time holding them up with one hand and pulling the handle downwards with the other hand at the same time.
Page 13 CONSIGLI E SUGGERIMENTI Le Istruzioni per l’uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico. INSTALLAZIONE • Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un’installazione o utilizzazione impropria.
Page 14 • Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria. • Usare solo viti e minuteria di tipo idoneo per la cappa. Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità...
Page 15 • “ ATTENZIONE: le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura ”. MANUTENZIONE • Spegnere o scollegare l’apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione. • Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
Page 16 CARATTERISTICHE Ingombro 598 - 698 - 798 - 898 Min. Min. 650mm 500mm Componenti Rif. Q.tà Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri Camino Telescopico formato da: Camino Superiore Camino Inferiore Flangia di Riduzione ø 150-120 mm (Opzionale) Raccordo Uscita Aria Rif.
Page 17 INSTALLAZIONE Foratura Parete e Fissaggio Staffe 7.2.1 Tracciare sulla Parete: • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa; • una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura. •...
Page 18 Montaggio Corpo Cappa • Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa. • Agganciare il Corpo Cappa alle Viti 12a. • Serrare definitivamente le Viti 12a di supporto. • Agire sulle Viti Vr per livellare il Corpo Cappa. Connessioni USCITA ARIA VERSIONE ASPIRANTE Per installazione in Versione Aspirante collegare la Cappa alla...
Page 19 CONNESSIONE ELETTRICA • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm. • Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e as- sicurarsi che il connettore del Cavo di alimentazione sia corret- tamente inserito nella presa dell’Aspiratore Montaggio Camino 7.2.1...
Page 20 Quadro comandi Tasto Led Funzione Spegne il Motore. Fisso Accende il Motore alla Prima velocità. Fisso Accende il Motore alla Seconda velocità. Lampeggia Tenendo premuto per 2 secondi accende e spegne la Funzione Delay. volta al secondo il Attiva lo spegnimento automatico(Motore+Luci) ritardato di 30’. Adatto corrispondente per completare l’eliminazione di odori residui.
Page 21 MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Togliere i Filtri uno alla volta,sostenendoli con una mano men- tre con l’altra si tira la leva verso il basso.
Page 22 CONSEILS ET SUGGESTIONS Les instructions pour l’utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil. INSTALLATION • En aucun cas le fabricant ne peut être tenu pour responsable d’éventuels dommages dus à...
Page 23 • Si les instructions d’installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l’évacuation de l’air doivent être respectées. • Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.
Page 24 • ATTENTION : les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson. ENTRETIEN • Avant d’effectuer toute opération de nettoyage et d’entretien, éteindre ou débrancher l’appareil du secteur. • Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d’incendie).
Page 25 CARACTERISTIQUES Encombrement 598 - 698 - 798 - 898 Min. Min. 500mm 650mm Composants Réf. Q.té Composants de Produit Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur,Filtres Cheminée Télescopique formée de : Cheminée Supérieure Cheminée Inférieure Flasque de Réduction ø150-120mm (Opcional) Raccord Sortie Air Réf.
Page 26 INSTALLATION Perçage Paroi et Fixation Brides 7.2.1 Tracer sur la paroi: • une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte; • une ligne horizontale à 650 mm min. au-dessus du plan de cuisson. •...
Page 27 Montage Corps Hotte • Avant d’accrocher le corps hotte, serrer les deux vis Vr situées sur les points d’accrochage du corps hotte. • Accrocher le corps hotte aux vis 12a prévues à cet effet. • Serrer définitivement les vis 12a de support. •...
Page 28 BRANCHEMENT ELECTRIQUE • Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm. • Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.
Page 29 UTILISATION Tableau des commandes Touche Led Fonction Coupe le moteur. Fixe Démarre le moteur en première vitesse. Fixe Démarre le moteur en deuxième vitesse. La led de la En gardant appuyé pendant 2 secondes, branche et débranche la fonction vitesse Delay.
Page 30 ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPOR- TEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi par- ticulièrement intense. • Enlevez les filtres l’un après l’autre en les soutenant avec une main et en tirant en même temps la poignée vers le bas avec l’autre main.
Page 31 EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft. INSTALLATION • Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
Page 32 • Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten. • Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
Page 33 • ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden. WARTUNG • Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden. • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr). •...
Page 34 CHARAKTERISTIKEN Platzbedarf 598 - 698 - 798 - 898 Min. Min. 650mm 500mm Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläse- gruppe, Filter Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Reduzierflansch ø 150-120 mm (Option) Luftaustritt-Anschlussstück Pos. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil Dübel Schrauben 4,2 x 44,4 Schrauben 2,9 x 9,5...
Page 35 MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Be- reiches, in dem die Haube montiert werden soll; •...
Page 36 Montage des Haubenkörpers • Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen. • Den Haubenkörper bei den Schrauben 12a einhängen. • Die Halteschrauben 12a definitiv festziehen. • Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. Anschluss der Abluftversion Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø...
Page 37 Elektroanschluss Vor der Installation die Netzspannung durch herausdrehen der Sicherung oder ausschalten des Hauptschalters stromlos ma- chen. • Bei Anschluss der Haube an das Stromnetz muss ein zwei- poliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s.
Page 38 BEDIENUNG Schalttafel Taste LED Funktion Stellt den Motor ab. Bleibend Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein. Bleibend Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein. Durch 2 Sekunden langes Drücken wird die Funktion Delay ein oder eingestellten ausgeschaltet. Geschwindigkeit Aktiviert das automatische Ausschalten (Motor+Beleuchtung) mit einer blinkt einmal pro...
Page 39 WARTUNG Fettfilter REINIGUNG METALLFETTFILTER • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Einen Filter nach dem anderen entfernen. Halten Sie den Filter mit einer Hand fest und ziehen Sie den Griff mit der anderen Hand gleichzeitig nach unten.
Page 40 TAVSİYELER VE ÖNERİLER Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz. MONTAJ • Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır. • Pişiricinin üst kısmı ve davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir.
Page 41 • Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava deşarjı ile ilgili yönetmeliklere uyulması gerekir. • Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın. Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir.
Page 42 • “ DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.” BAKIM • Herhangi bir bakım işlemine başlamadan evvel ev aletini kapatın veya ana güç kaynağından fişini çekin. • Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi). • Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
Page 43 ÖZELLIKLER Boyutlar 598 - 698 - 798 - 898 Min. Min. 650mm 500mm Parçalar Ref. Adet Ürünün parçaları Şunlardan oluşan davlumbaz gövdesi: Kumandalar, Lamba, Fan grubu, Filtreler Şunlardan oluşan teleskopik baca: Üst baca Alt baca Redüksiyon Flanşı ø 150-120 mm (Opsiyonel) Hava Çıkışı...
Page 44 MONTAJ Duvarın delinmesi ve takozların sabitlenmesi 7.2.1 Duvarın üzerinde: • üst sınıra veya tavana kadar dik bir çizgi çiziniz; çizgi, bacanın yerleştirileceği bölgenin ortasından geçmelidir; • Pişirme düzleminin 650 mm. üzerinden geçecek şekilde yere paralel bir çizgi çiziniz. • gösterildiği üzere 7.2.1 no.lu takozu tavandan veya üst sınırdan 1-2 mm aşağısına yerleştirerek merkezinin dik referans çizgisinin üzerinde olmasına dikkat ediniz.
Page 45 Davlumbaz Gövdesi Montajı • Davlumbaz Gövdesini kancalara takmadadan önce gövde üzerindeki kancalama noktalarında bulunan 2 adet vidayı Vr sıkınız. • Davlumbaz Gövdesini vidalara 12a takınız. • Destek vidalarını 12a nihai olarak sıkınız. • Vr vidalarına müdahale ederek Davlumbaz Gövdesi seviyesini hizalayınız.
Page 46 ELEKTRİK BAĞLANTISI • Davlumbazı şebeke cereyanına bağlarken aray temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz. • Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz. Bacanın montajı...
Page 47 KULLANIM Kumanda Tablosu Tuş Led Fonksiyon Motoru durdurur. Sabit Birinci hızda motoru çalıştırır. Sabit İkinci hızda motoru çalıştırır. Saniyede bir yanıp 2 saniye basılı tutulunca Erteleme fonksiyonu açılır veya kapanır. sönmesi ilgili 30 dakika sonra otomatik kapanma özelliğini (Motor+Işıklar) etkinleştirir. Ledin hızını...
Page 48 BAKIM Yağ tutucu filtreler METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ • Bu filtreler bulaşık makinasında da yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmalarıı gereklidir. • Filtreleri teker teker çıkarınız ve bunu yaparken kolu aşağı doğru çektiğiniz sırada diğer elinizle filtreleri tutunuz.
Page 49 RADY A DOPORUČENÍ Tento Návod k použití se týká různých modelů tohoto přístroje. Z tohoto důvodu je možné, že se setkáte s popisem různých charakteristik, které se netýkají Vašeho přístroje. INSTALACE • Výrobce není odpovědný za případné škody způsobené nesprávně provedenou instalací...
Page 50 • Jestliže je v návodu k instalaci plynového sporáku uvedena větší vzdálenost než výše uvedená, je třeba to vzít v úvahu. Musí být dodrženy všechny normy týkající se odvodu vzduchu. • Použijte pouze šrouby a spojovací materiál vhodného typu pro digestoř. Upozornění: nebude-li provedena instalace šroubů...
Page 51 • “ POZOR: přístupné části mohou při používání varných přístrojů dosahovat vysokých teplot „. ÚDRŽBA • Před čištěním či jakoukoliv operací údržby přístroj vypněte nebo jej odpojte od napájecí sítě. • Vyčistěte a/nebo vyměňte filtry po uvedené době (nebezpečí vznícení). •...
Page 52 HLAVNÍ PARAMETRY Prostorový rozměr 598 - 698 - 798 - 898 Min. Min. 650mm 500mm Díly Č. Mn. Díly spotřebiče Těleso digestoře s: ovládáním, osvětlením, ventilační jednotkou, filtry Teleskopický komín tvořený: Horní komín Dolní komín Redukční příruba ø 150-120 mm (volitelná) Nástavec výstupu vzduchu Č.
Page 53 INSTALACE Vyvrtání stěny a upevnění konzol 7.2.1 Na stěně vyznačte: • svislou čáru až ke stropu nebo k horní ploše uprostřed prostoru plánovaného pro montáž digestoře; • vodorovnou čáru minimálně 650 mm nad varnou deskou. • Umístěte, jak je označeno, konzolu 7.2.1 do vzdálenosti 1-2 mm od stropu nebo od horní plochy a vyrovnejte její...
Page 54 Montáž tělesa digestoře • Před zavěšením tělesa digestoře zašroubujte dva šrouby Vr umístěné v závěsných bodech tohoto tělesa. • Těleso digestoře zavěste na šrouby 12a. • Proveďte konečné utažení podpěrných šroubů 12a. • Pomocí šroubů Vr vyrovnejte těleso digestoře. Přípojky VÝSTUP VZDUCHU U NASÁVACÍHO PROVEDENÍ...
Page 55 ELEKTRICKÉ PŘIPOJENÍ • Digestoř připojte k napájecí síti pomocí dvoupólového vypínače s nejméně 3 mm vzdáleností mezi kontakty. • Odstraňte tukové filtry (viz část “Údržba”) a ověřte si , že je konektor přívodního kabelu správně zasunutý do zásuvky ventilátoru. Montáž komínu 7.2.1 Horní...
Page 56 POUŽITÍ Ovládací panel Tlačítko Led Funkce Vypíná motor. Svítí stále Spouští motor na jedničku. Svítí stále Spouští motor na dvojku. Příslušný led Při podržení stisknutého tlačítka na 2 sekundy se zapíná a vypíná funkce nastavené Delay. rychlosti bliká Spouští automatické vypínání (Motor+ Světla) s časovým posunem o 30’. jednou za Vhodné...
Page 57 ÚDRŽBA Tukové filtry ČIŠTĚNÍ KOVOVÝCH TUKOVÝCH SAMONOSNÝCH FILTRŮ • Tyto filtry lze mýt i v myčce. Je třeba je mýt zhruba každé 2 měsíce používání, při obzvláště intenzivním používání i častěji. • Vyjměte filtry jeden po druhém, při této operaci je jednou rukou přidržujte a druhou táhněte za páčku směrem dolů.
Page 58 UWAGI I SUGESTIE Instrukcja obsługi dotyczy różnych modeli niniejszego urządzenia. Dlatego też w niektórych jej miejscach można znaleźć opisy, które nie dotyczą tego konkretnego urządzenia. MONTAŻ • Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie. •...
Page 59 • Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości, niż podana powyżej, należy to wziąć pod uwagę. Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza. • Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu. Ostrzeżenie: brak śrub lub elementu osprzętu zgodnych z instrukcją może być...
Page 60 • „UWAGA: części zewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania”. KONSERWACJA • Wyłączyć urządzenie lub odłączyć je od źródła zasilania elektrycznego przed przystąpieniem do wszelkich prac związanych z czyszczeniem i konserwacją. • Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). •...
Page 61 WŁAŚCIWOŚCI TECHNICZNE Wymiary 598 - 698 - 798 - 898 Min. Min. 500mm 650mm Części składowe Odn. Części składowe urządzenia Korpus okapu wraz z: Przyciskami sterowania, oświetleniem, zespołem wentylatora, filtrami. Komin teleskopowy składający się z: Komin górny Komin dolny Kołnierz redukcyjny ø 150-120 mm (opcja) Złącza wylotu powietrza Odn.
Page 62 INSTALACJA Wiercenie i mocowanie elementów montażowych 7.2.1 Narysować na ścianie: • w środku strefy przewidzianej na montaż okapu linię pionową aż do sufitu lub do górnej granicy. • linię poziomą: 650 mm ponad poziomem kuchenki. • Położyć element montażowy 7.2.1 w odległości 1-2 mm od sufitu lub od powierzchni górnej, centrując go (nacięcie) na linii pionowej odniesienia.
Page 63 Montaż korpusu okapu • Przed przystąpieniem do montażu korpusu, należy dokręcić dwa wkręty Vr znajdujące się w jego punktach montażowych. • Zawiesić korpus okapu na wkrętach 12a. • Dokręcić wkręty wspomagające 12a. • Wyregulować wkręty Vr w celu wypoziomowania korpusu okapu.
Page 64 PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ • Podłączyć okap do sieci elektrycznej za pośrednictwem dwubiegunowego włącznika o minimalnej rozwartości styków wynoszącej 3mm. • Wymontować filtry tłuszczowe i upewnić się, czy wtyk przewodu zasilającego jest właściwie osadzony w gnieździe znajdującym się w obudowie wentylatora. Montaż...
Page 65 UŻYTKOWANIE Panel sterowania Przycisk Dioda Funkcja Wyłączanie silnika. Stała Uruchomienie silnika z pierwszą prędkością. Stała Uruchomienie silnika z drugą prędkością. Dioda Przytrzymanie przez 2 sekundy powoduje włączenie lub wyłączenie funkcji odpowiadająca opóźnienia Delay. ustawionej Aktywacja wyłączenia opóźnionego (silnik + oświetlenie) o 30 minut. Służy do prędkości miga eliminacji pozostałych zapachów.
Page 66 KONSERWACJA Filtry tłuszczowe CZYSZCZENIE SAMONOŚNYCH METALOWYCH FILTRÓW TŁUSZCZOWYCH • Filtry należy czyścić co 2 miesiące użytkowania, bądź częściej przypadku intensywnego używania. Możliwe jest czyszczenie ich w zmywarce. • Należy zdejmować filtry po kolei, jednocześnie podtrzymując je jedną ręką, ciągnąc uchwyt w dół, drugą. •...
Page 67 RECOMANDĂRI ŞI SUGESTII Instrucţiunile de utilizare se referă la diverse modele ale acestui aparat. Prin urmare, ar putea exista descrieri ale unor elemente individuale care nu aparţin aparatului dumneavoastră specific. INSTALAREA • Producătorul nu este responsabil pentru eventualele daune cauzate de instalarea şi utilizarea incorectă. •...
Page 68 • Dacă în instrucţiunile de instalare pentru plita pe gaz se precizează o distanţă mai mare decât cea indicată mai sus, aceasta trebuie respectată. Trebuie să se respecte toate normele referitoare la evacuarea aerului. • Utilizaşi numai şuruburi şi elemente de prindere de tip corespunzător pentru hotă.
Page 69 • “ ATENŢIE: componentele accesibile pot deveni fierbinţi în timpul utilizării aparatelor de gătit. ÎNTREŢINEREA • Opriţi sau deconectaţi aparatul de la reţeaua de alimentare înainte de a efectua orice operaţie de curăţare şi întreţinere. • Curăţaţi şi/sau înlocuiţi filtrele după perioada de timp specificată (pericol de incendiu).
Page 70 CARACTERISTICI Dimensiuni 598 - 698 - 798 - 898 Min. Min. 650mm 500mm Componente Ref. C. ta Componentele produsului Corpul hotei compus din: Comenzi, lumini, grupul ventilator, filtre Horn telescopic format din: Horn superior Horn inferior Flanşa de reducţie ø 150-120 mm (Opţională) Racord ieşirea aerului Ref.
Page 71 INSTALAREA Găurirea Peretelui şi Fixarea Suporturilor 7.2.1 Trageţi pe perete: • o linie Verticală până la tavan sau la limita superioară, în centrul zonei prevăzute pentru montarea Hotei; • o linie Orizontală la: 650 mm min. deasupra Aragazului. • Aşezaţi după cum este indicat, Suportul 7.2.1 la 1-2 mm de tavan sau de la limita superioară, aliniind centrul său (crestătura) pe linia Verticală...
Page 72 Montajul Corpului Hotei • Înainte de a agăţa corpul hotei, strângeţi cele 2 şuruburi Vr situate la punctele de agăţare ale corpului hotei. • Agăţaţi corpul hotei de şuruburile 12a. • Strângeţi definitiv şuruburile 12a de suport. • Acţionaţi asupra şuruburilor Vr pentru nivelarea corpului hotei.
Page 73 CONEXIUNEA ELECTRICĂ • Conectaţi Hota la Alimentarea de la Reţea interpunând un Întrerupător bipolar cu deschiderea între contacte de cel puţin 3 mm. • Îndepărtaţi filtrul împotriva grăsimii (a se vedea paragr. “Întreţinerea”) şi verificaţi conectorul Cablului de alimentare care trebuie să fie introdus în mod corect în priza Aspiratorului Montarea hornului 7.2.1 Hornul superior...
Page 74 UTILIZARE Panou de comenzi Tastă Led Funcţie Opreşte motorul. Porneşte motorul în prima treaptă de viteză. Porneşte motorul în treapta a doua de viteză. Ledul care Atunci când este apăsată timp de 2 secunde, activează şi dezactivează corespunde treptei funcţia Delay. viteză...
Page 75 ÎNTREŢINERE Filtre de degresare CURĂŢAREA FILTRELOR DE DEGRESARE METALICE AUTOPORTANTE • Sunt lavabile şi în maşina de spălat vase, şi este necesară spălarea lor aproximativ o dată la 2 luni de utilizare sau şi mai des, în cazul unei utilizări deosebit de intense. Scoateţi Filtrele unul câte unul, ţinându-le cu o mână...
Page 76 Franke S.p.a. Via Pignolini,2 37019 Peschiera del Garda (VR) www.franke.it 991.0529.438_ver2 - 180228 D00004126_01...
