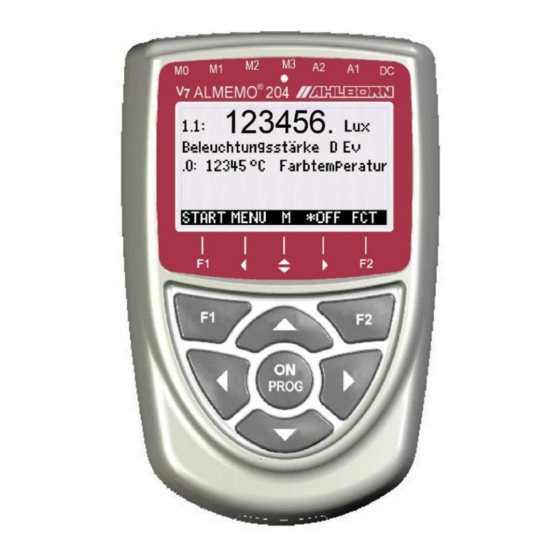

- Page 1 ____________________________ Notice d'utilisation Français ® ALMEMO Appareil spécial pour capteurs numériques V1.1 27/01/2022 www.ahlborn.com...
-
Page 2: Organes De Manipulation
ORGANES DE MANIPULATION (1) Prises de mesure M0 et M3 M0...M3 uniquement pour capteurs ALMEMO ® numériques DIGI, D6 et D7 M0.0 à M3.9 jusqu'à 40 canaux de mesure (2) Prises de sortie A1, A2 A1 Interface USB (ZA 1919-DKU) fibre optique (ZA1909-DKL) V24 (ZA1909-DK5) Ethernet (ZA1945-DK) -
Page 3: Table Des Matières
TABLE DES MATIERES Organes de manipulation ................2 Table des matières ..................3 Généralités ....................7 Garantie ..................... 7 Éléments livrés ................... 8 Élimination ..................8 Consignes de sécurité ................9 Instructions particulières d'utilisation ..........10 Manipulation des piles ou des accumulateurs ......... 10 Introduction .................... - Page 4 2. Table des matières Touches de fonction ................. 24 Sélection de fonction ............... 25 Saisie des données................25 Sélection de menus ................27 Menus de mesure ................28 11.1 Menu Affichage des capteurs ............28 11.1.1 Sélection d'un canal de mesure ..........28 11.2 Correction de la mesure et compensation ........
- Page 5 2. Table des matières 14.5.4 Mémorisation unique de tous les points de mesure ....44 14.5.5 Mémorisation cyclique de tous les points de mesure ....44 14.5.6 Espace mémoire, Éditer la mémoire et l'effacer ...... 44 14.5.7 Configuration de scrutation ............45 14.5.8 Mode scrutation ...............
- Page 6 2. Table des matières 16.5 Interface, adresse d'appareil et mise en réseau ......60 16.6 Vitesse, format de données ............. 60 16.7 Commande de scrutation ..............60 16.7.1 Cadence de mesure..............61 16.7.2 Cycle de scrutation ..............61 16.7.3 Cycle de sortie ................. 62 16.8 Hystérésis ..................
-
Page 7: Généralités
GENERALITES Félicitations pour votre achat de cet appareil de mesure ALMEMO ® spécial, de génération V7 ! Veuillez noter que cet appareil est conçu exclusivement pour les capteurs numériques standards (plages DIGI, Freq, Inp) ainsi que pour les nouvelles séries D6 et D7. Grâce aux connecteurs brevetés ALMEMO ®... -
Page 8: Éléments Livrés
3. Généralités 3.2 Éléments livrés Lors du déballage, s'assurer que l'appareil ne soit pas endommagé et que la livraison est complète : Appareil de mesure ALMEMO 204 avec 3 piles R6 (AA) alcalines, ® la présente notice d'utilisation En cas de dommage pendant le transport, conserver l'emballage et informer sans délais le fournisseur. -
Page 9: Consignes De Sécurité
CONSIGNES DE SECURITE DANGER Danger de mort, de blessures et de dommages matériels ! Lire soigneusement le mode d'emploi avant la première mise en service ! Respecter les consignes générales de sécurité ainsi que les consignes de sécurité spécifiques, contenues dans les autres chapitres ! Les risques sont avérés dans les cas suivants : Non respect du mode d'emploi et de toutes les con-... -
Page 10: Instructions Particulières D'utilisation
4. Consignes de sécurité 4.1 Instructions particulières d'utilisation En apportant l'appareil dans les ateliers de l'entreprise depuis un envi- • ronnement froid, de la condensation peut survenir sur la partie électro- nique. De plus sur les mesures par thermocouple, de grandes erreurs sont possibles en cas de fortes variations de température. -
Page 11: Introduction
L'appareil de mesure ALMEMO ® 204 est le dernier né de la gamme unique en son genre d'appareils de mesures, qui sont tous équipés de la connectique AL- MEMO ® brevetée par la société Ahlborn. Le connecteur intelligent ALMEMO ® offre depuis déjà 20 ans des avantages décisifs lors de la connexion des cap- teurs et des périphériques, car tous les paramètres sont enregistrés sur... -
Page 12: Les Fonctions De L'almemo 204
5. Introduction Liste complète d'instructions d'interfaçage avec toutes les images imprimées (man. chap.7), Prochainement, pour les nouvelles instructions V7 un manuel complémentaire V7 sera disponible. La présente notice ne présente plus que les caractéristiques et organes de ma- nipulation spécifiques à l'appareil. C'est pourquoi dans de nombreux chapitres il sera fait référence à... -
Page 13: Mesure
5. Introduction Unité L'unité (sur 2 caractères pour les V5, jusqu'à 6 caractères pour les D7), peut être changée pour chaque canal de mesure, de sorte qu'à l'écran comme sur l’interface, par ex. lorsque l'on connecte un transmetteur, la valeur apparaisse toujours avec l'unité... -
Page 14: Commande De Scrutation
5. Introduction Valeurs de mesure Les mesures peuvent représentées sur l'afficheur dans plusieurs menus confi- gurables, en deux tailles de caractères ou en graphique à barres. Elles sont acquises automatiquement avec auto-zéro et auto-étalonnage, mais peuvent être corrigées et mises à l'échelle à volonté. Sur la plupart des capteurs, toute rupture de ligne est automatiquement identifiée. - Page 15 5. Introduction temps de mesure, s'il est réglé au temps minimum Date et heure L'horloge temps réel avec date ou la durée de mesure seule servent à établir le rapport exact de chaque mesure. Pour démarrer ou arrêter une mesure, il est possible de programmer l'heure et la date de début ainsi que l'heure et la date de fin par l'interface.
- Page 16 5. Introduction Manipulation Toutes les valeurs de mesure et de fonction peuvent être affichées dans diffé- rents menus sur l'écran LCD à matrice à points. Les menus utilisateur sont con- figurables individuellement pour vos applications sur la base de près de 50 fonc- tions, textes, lignes et sauts de ligne.
-
Page 17: Mise En Service
MISE EN SERVICE Connexion des capteurs enficher les capteurs sur les prises M0 à M1 (1) voir 8. Alimentation par piles ou adaptateur secteur sur la prise DC (3) voir 7.1, 7.2 (5) voir 7.5 Mise sous tension appuyer sur la touche ON / PROG Affichage automatique du dernier menu de mesure voir 11. -
Page 18: Alimentation
ALIMENTATION L'alimentation de l'appareil de mesure peut s'effectuer des manières suivantes : 3 piles alcalines R6 (type AA) fournies Adaptateur secteur 12V, min.1 A avec connecteur ALMEMO ® ZA1312-NAx Câble d'alimentation à sép. galv. (10 à 30 V CC, 0.25 A) ZA2690-UK Câble d'alimentation données USB (9 V, 0.2 A) ZA1919-DKU5... -
Page 19: Mise Sous Tension, Hors Tension
7. Alimentation disponible et se règle automatiquement selon l'alimentation minimale de cap- teur. En alimentation secteur 12 V, la tension d'alimentation des capteurs aug- mente d'une manière générale à 12 V. 7.5 Mise sous tension, hors tension, Pour mettre sous tension l'appareil, appuyer sur la touche (5) située PROGr au milieu des touches de curseur. -
Page 20: Raccordement Des Capteurs
RACCORDEMENT DES CAPTEURS Sur les entrées M0 à M3 (1) de l'appareil de mesure ALMEMO ® 204, parmi les capteurs ALMEMO ® seuls les capteurs numériques sont utilisables, c.-à-d. parmi les capteurs standards, seuls ceux dont la plage est DIGI, Freq ou Inp, et de plus tous les nouveaux capteurs D6 ou D7. -
Page 21: Entrées De Mesure Et Canaux Supplémentaires
8. Raccordement des capteurs avec le temps de réalisation de la moyenne. Pour régler chacun des paramètres individuels (par ex. plages, temps de moyenne), il existe un menu spécial « con- figuration de capteur » (voir 15.10), fourni par le capteur. Le traitement de la valeur de mesure s'effectue entièrement dans le capteur et les données ne sont plus transmises à... - Page 22 8. Raccordement des capteurs pose aucun problème. Mais si 2 signaux électriques (courant, tension) sont ex- ploités, il est possible d'insérer le câble adaptateur ZAD700-GT car il offre une séparation galvanique pour l'alimentation électrique et les lignes de données. L'alimentation est isolée à l'aide du transformateur de l'adaptateur secteur ou à l'aide d'un convertisseur CC/CC sur le câble de liaison ZA2690-UK.
-
Page 23: Affichage Et Touches
AFFICHAGE ET TOUCHES 9.1 Afficheur et choix du menu L'afficheur (4) de l'appareil ALMEMO ® 204 se compose d'une matrice LCD de 128x64 points ou de 8 lignes de 8 points de hau- teur. Dans la sélection de menus (voir 10) vous dispo- sez des menus suivants : 3 menus de mesure pour l'acquisition des mesures (voir 11),... -
Page 24: Touches De Fonction
9. Affichage et touches Dépassement de plage de mesure : Affichage valeur maximale clignote Soupassement de plage de mesure : Affichage valeur minimale clignote Rupture ligne/tension capteur Lo : Affichage « -.-.- » clignote / cli- gnote ´µµµµµµµµµ¶ Tension de pile < 3.4 V, capacité résiduelle < 10 % clignote Dans le menu Commande de scrutation ou Centrale d'acquisition (voir ci- dessous) apparaissent en plus dans la barre d'état supérieure les symboles sui-... -
Page 25: Dans Le Menu Mesure, Retour Au Dernier Menu De Programmation
9. Affichage et touches sélectionné un menu de fonction ou un menu de programmation (par ex. pro- grammation des capteurs). Dans le menu mesure, retour au menu de Fonction par : < ►►F > ► Dans le menu mesure, retour au dernier menu de Programmation : <... - Page 26 9. Affichage et touches Sélection du chiffre suivant : 25.0 le curseur clignote sous le deuxième chiffre Base : °C Retour au chiffre précédent : Chaque chiffre se programme comme le premier ..., Fin de la saisie : PROG Annulation de l'opération de programmation : <ESC>...
-
Page 27: Sélection De Menus
Can. de mesure: V5:08 D7:03 et l'identifier par son n° de référence (si existant). UBat : 4.1 V Us : 9.1 V www.ahlborn.com Pour vérifier l'alimentation, vous pouvez deman- Mªª MENU M der la tension de la pile et celle de la sonde (cap- teur). -
Page 28: Menus De Mesure
11. MENUS DE MESURE Outre l' , donnant toutes les mesures d'un capteur avec affichage de capteur dans certains cas les valeurs de compensation, le menu Liste points de mesure (voir 11.3) offre un bon aperçu de tous les canaux de mesure en combinaison avec les principales données. -
Page 29: Mise À Zéro Mesure
11. Menus de mesure voir 14.3 avec 2 valeurs réelles et 2 consignes ainsi que le deux points menu (voir 14.4). Les capteurs qui dépendent de la température am- Échelle biante ou de la pression atmosphérique sont déjà compensés en interne sur les capteurs D6 et D7 et les valeurs s'affichent dans l' (voir affichage de capteur... -
Page 30: Menu Liste Des Points Mesure
11. Menus de mesure compensation de pression atmosphérique pour les grandeurs de mesure cor- respondantes. Affichage d'une compensation de pression atmosphérique mesurée dans le menu : Menu Liste des points mesure 11.3 Le meilleur aperçu possible de tous les points de mesure avec les mesures et valeurs de fonction s'obtient dans le menu Liste des points de mesure... - Page 31 11. Menus de mesure cette commutation peut également s'effectuer confortablement dans le présent menu, à l'aide des touches programmables. Il est possible de visualiser la mé- moire disponible dans la fonction (voir 14.5.6). Mémoire libre Cycle mémoire comme cycle de sortie avec enregistrement : Cycle mémoire : 00:00:02 s Pour V6, régler sur cycle de scrutation temps de scrutation »...
-
Page 32: Scrutation Des Mesures Et Sortie
12. SCRUTATION DES MESURES ET SORTIE Effectuer l'acquisition des mesures de tous les canaux de mesure en continu, enregistrer les valeurs max et min, contrôler les dépassements de limite puis les sortir sur interface ou en mémoire nécessite de scruter les canaux de me- sure en permanence. -
Page 33: Menus Utilisateur
13. MENUS UTILISATEUR Malgré la combinaison flexible des menus de mesure et de fonction (voir 14) il existe des applications pour lesquelles une composition individuelle des fonc- tions serait souhaitable. Vous pouvez donc configurer le menu utilisateur (voir 11.4) de façon totalement Cde de scrutation U2 Centrale d'acquisition libre grâce au logiciel ALMEMO... -
Page 34: Configuration Des Menus Utilisateur
13. Menus Utilisateur Date-heure max Heure max : 12:34 01.02. o 28 Date-heure min Heure min : 13:45 01.02. o 29 Ligne vierge : o 30 __________________ Ligne : o 31 Lissage (voir 14.2.1) Lissage : o 32 Mémoire libre (voir 14.5.6) Mémoire libre : 502.1ko CMEM PMEM... -
Page 35: Exemple De Configuré
13. Menus Utilisateur Exemple de configuré Par le logiciel ALMEMO Control il est possible ® 01 : 21.67 °C Température |¹¹¹¹¹¹¹¹¹¸¹¹¹¹¹¹¹¹¹¸¹¹¹¹¹¹¹¹¹¸¹¹¹¹¹¹¹¹¹¸¹¹¹¹¹¹¹¹¹|¹¹¹¹¹¹¹¹¹¸¹¹¹¹¹¹®®®¸®®®®®®®®®¸®®®®®®®®®¸®®®®®®®®®| de configurer par ex. un menu utilisateur Gra- 10.00 CTN °C 30.0 . Les fonctions « Valeur mesure phique à barres 11 : 38.1 %H Humidité... -
Page 36: Menus De Fonction
14. MENUS DE FONCTION Pour maîtriser les applications individuelles, MENUS DE FONCTION : vous pouvez affecter à chaque menu de mesure max-min, mém.val. indiv. © Calcul de moyenne un menu de fonction de la liste ci-contre. Lors de Compensation deux points la mesure, vous pouvez à... -
Page 37: Calcul De Moyenne
14. Menus de fonction Instructions d'interface : Réponse : Sauvegarde d'une mesure : Sortie des données mémoire : P-04 Memory : P01 : 0.0 : +022.12 °C P02 : 0.0 : +022.12 °C P03 : 1.0 : +0039.9 %H P04 : 1.0 : +0039.9 %H P05 : 2.0 : +0007.6 °C Effacement de la mémoire : C-04... -
Page 38: Moyenne Sur Mesures Individuelles Manuelles
14. Menus de fonction Stabilisation de la mesure par ex. sur 15 valeurs par: Lissage : Cadence de mesure : 10 mes/s constante de temps (s) = lissage x temps de scrutation= 3 s sur un canal Sur la plupart des capteurs D6 ou D7, le calcul de moyenne mobile est déjà intégré... -
Page 39: Calcul De Valeur Moyenne Sur Le Temps
14. Menus de fonction Calcul de valeur moyenne sur le temps 14.2.3 Pour déterminer les moyennes sur une certaine 25.45 durée, il y a 2 possibilités : utiliser les touches de m¡ 1.3 : Start à Stop ou saisir un temps moyen que vous L840 Débit démarrez manuellement, mais qui s'arrête auto- Moyenne :... -
Page 40: Calcul De Moyenne Sur Points De Mesure
14. Menus de fonction Programmer cycle de sortie (voir 16.7.312) et cycle de sortie : 00:15:00 Un Lancer la mesure, calcul de moyenne en cours : » <START> contrôle : Arrêter la mesure : <STOP> Lire la moyenne du dernier cycle dans la fonction : Moyenne : 13.24 mls Calcul de moyenne sur points de mesure... -
Page 41: Compensation Deux Points Avec Saisie De Consigne
14. Menus de fonction Compensation deux points avec saisie de 14.3 consigne Pour la correction universelle des erreurs en 2 COMPENSATION DEUX PTS : 0.0: 1.67 °C Température points quelconques, choisir le menu de fonction Mesure 1 : ------ 2 : ------ . -
Page 42: Fonctions De Centrale D'acquisition
14. Menus de fonction Après avoir saisi tous les paramètres, on effectue le calcul des valeurs d'échelle en fonction consigne2 avec : < ADJ > Échelle par compensation à deux points : Les capteurs ajustés à l'aide du facteur, tels que capteurs de force et de dépla- cement, peuvent être compensés en ligne ici, comme selon 14.3. -
Page 43: Numérotation Des Mesures
14. Menus de fonction sure Win-Control. Il ne faut pas retirer le connecteur mémoire ou la carte mé- moire une fois la mesure lancée car sinon, les mesures temporairement mémo- risées seront perdues. Espace mémoire libre : Mémoire libre : 321.75 MB Nom du fichier (sur 8 caractères max. -
Page 44: Mémorisation Unique De Tous Les Points De Mesure
14. Menus de fonction Mémorisation unique de tous les points de 14.5.4 mesure Les scrutations uniques de points de mesure pour mémoriser les mesures ins- tantanées de tous les points (voir manuel 6.5.1.1) se déclenchent avec la <MANU> touche Unique scrutation manuelle des points de mesure avec : <MANU>... -
Page 45: Configuration De Scrutation
14. Menus de fonction Fonction Mémoire libre par ex. : MémoireLibre : 238.4 Sortie de mémoire au format tableur ; <PMEM> Effacer la carte mémoire complètement : <CMEM> Sur les cartes mémoire SD (voir 14.5.2), seules les données de mesure du dernier fichier peuvent généralement être éditées par l'appareil en mode ta- bleau. -
Page 46: Mode Scrutation
14. Menus de fonction Activer mémorisation : <ON> Ø Désactiver sortie : Sortie : <OFF> Ø Activer sortie : Sortie : <ON> Saisie de la Cadence de mesure voir 16.7.1 : Cadence de mesure : 10 mes/s Mode scrutation 14.5.8 Pour fonctionner en mode centrale d'acquisition autonome et/ou scruter les me-... - Page 47 14. Menus de fonction 7 Arrêter le mode Veille par la touche : <ON> 8 Arrêter la mesure par la touche : <STOP> Pour lancer une mesure en mode veille, on peut également se servir de l'heure de début (voir 14.5.9), cependant il n'est pas possible de l'arrêter par l'heure de fin et la durée de mesure ! Mode Moniteur : Si vous voulez surveiller par un ordinateur une centrale d'acquisition exploitée...
-
Page 48: Démarrage Et Arrêt Des Mesures
14. Menus de fonction Démarrage et arrêt des mesures 14.5.9 Outre le démarrage et l'arrêt de la mesure par DuréeMem : 24d 13h les touches, il existe bien d'autres possibilités. Temps de mes.: 00:00:00.00 Durée de mesure : 01:00:00 Vous les trouvez au chapitre 6.6 du manuel. Heure de début : 07:00:00 Vous trouverez l'Heure de début et de fin ainsi... -
Page 49: Programmation Des Capteurs
15. PROGRAMMATION DES CAPTEURS Sur les appareils ALMEMO ® , toute la programmation des capteurs est mémori- sée dans le connecteur ALMEMO et l'utilisateur ne doit donc normalement ef- ® fectuer aucune programmation. Seulement si vous corrigez des erreurs de cap- teurs, si vous les mettez à... -
Page 50: Mode Moyenne
15. Programmation des capteurs Mode moyenne 15.3 Les types de calcul de moyenne déterminés par la fonction Mode moyenne sont décrits au chapitre 14.2 et dans le manuel au chap. 6.7.4. Fonction Aucun calcul de moyenne : Mode moyenne : ----- Calcul de la moyenne Start à... -
Page 51: Valeurs De Correction
15. Programmation des capteurs Désactiver limite : <OFF> Activer limite : <ON> Valeurs de correction 15.6 Les valeurs de correction ZERO et PENTE per- * FONCTIONS DE CANAL 2 * Connecteur: M0 Canal : mettent de corriger le zéro et la pente des cap- Base : ------ °C teurs (voir manuel 06/03/2010). -
Page 52: Changement D'unité
15. Programmation des capteurs été modifiée, l'état de la mesure (voir 9.2) est indiqué par la flèche de correction º . Changement d'unité 15.8 Pour chaque voie de mesure il est possible de remplacer l’unité par défaut de la plage de mesure par une unité au choix sur 2 caractères, jusqu'à 6 pour les capteurs D7 (voir aussi le manuel 6.3.5). - Page 53 15. Programmation des capteurs Capteur de mesure Connec- Étendue de me- Unité Affi- teur/câble/cap- sure chage teur Tension capteur au choix 0.00 à 20.00 Batt Fréquence ZA 9909-AK 0 à 25000 Freq Impulsions ZA 9909-AK 0 à 65000 Puls Entrée ToR ZA 9000-EK2 0.0 à...
-
Page 54: Configuration Capteur
15. Programmation des capteurs 15.10 Configuration capteur Les capteurs D6 et D7 peuvent présenter de toutes nouvelles plages de mesure et des paramètres spécifiques, qui sont totalement inconnus de l'appareil de mesure. C'est pourquoi ces capteurs spéciaux offrent chacun leur propre menu de capteur, à... -
Page 55: Actions En Dépassement De Limite
15. Programmation des capteurs 00 et 99 (voir manuel 6.10.6). Seuls les points de mesure perturbés, par ex. en cas de dépassement de limite, sont édités en standard. Par défaut, le facteur de cycle de tous les points de mesure est supprimé ou mis à 01, c.-à-d. que tous les points de mesure actifs sont édités à... -
Page 56: Début Analogique Et Fin Analogique
15. Programmation des capteurs Exécuter macro 5 à 9 sur limite max : Action max : Macro5 ..Régler l'action par la touche : <SET> Supprimer l'action par la touche : <CLR> 15.12.3 Début analogique et fin analogique La sortie analogique des valeurs de mesure sur les modules de sortie analo- gique (voir manuel 5) ou l'affichage comme graphique à... -
Page 57: Canaux De Référence
15. Programmation des capteurs risation et de l'édition analogique ou numérique, seule la valeur de fonction cor- respondante est alors prise en compte. En contrôle de la fonction de sortie mo- difiée, le symbole ci-dessous apparaît près de la mesure (voir 9.2). Exemples : 1 Si vous avez moyenné... - Page 58 15. Programmation des capteurs 3 Pont de mesure à interrupteur de simulation de pleine échelle 4 Ne valoriser le canal de mesure que cycliquement 8 Sortie analogique 4-20 mA au lieu de 0-20 mA ® Les drapeaux d'éléments 1, 2, 5, 6 de l'ALMEMO 204 n'ont aucune fonction ! Fonction Drapeaux d'éléments : Drapeaux...
-
Page 59: Configuration De L'appareil
Heure 12:34:56 Dat.: 01.01.14 mentaux tels que la date et l'heure, la langue et Libellé appareil : Ahlborn, Chevreuse l'éclairage. Le libellé de l'appareil sert à indivi- Langue : Français dualiser l'appareil ou facilite l'affectation dans un Éclairage : Durée moy. -
Page 60: Interface, Adresse D'appareil Et Mise En Réseau
16. Configuration de l'appareil Activer l'éclairage : Éclairage : Ø : Durée : 20 s Sélectionner un temps d'éclairage de 20 s à 10 min avec <SET> Si l'éclairage est activé, la barre d'état affiche le symbole : éclairage activé S'il s'est interrompu temporairement, allumage de : Pause Remise en service sans fonction par la touche :... -
Page 61: Cadence De Mesure
16. Configuration de l'appareil dépassements de limite ainsi que les sorties analogiques des capteurs stan- dards à la cadence de mesure, ceux des capteurs D7 par le « cycle de scruta- tion ». La sortie de tous les canaux de mesure sur un ordinateur ou en mémoire peur s'effectuer soit simultanément par ce «... -
Page 62: Cycle De Sortie
16. Configuration de l'appareil cycle de scrutation le temps de scrutation, lequel se sélectionne directement lors de la saisie avec la touche programmable <SCANT> Saisie cycle de scrutation au format ss.sss : Cycle de scrutation : Régler le cycle de scrutation sur Temps minimum par : 00.001 <MIN>... -
Page 63: Modules De Sortie
17. MODULES DE SORTIE L'appareil de mesure ALMEMO ® 202 possède MODULES DE SORTIE deux prises de sortie femelle A1 et A2 permet- Prise : A1 tant de sortir les valeurs mesurées en analo- Cable de données DK gique ou en numérique ou comme signal 0 : RS232 d'alarme. - Page 64 17. Modules de sortie MODULES DE SORTIE Dans le menu MODULES DE SORTIE vous pou- Prise : A2 ZA 8006 RTA3 Port : vez sélectionner chacun des éléments des mo- Relais : Contact n.o. 0.5A dules de sortie comme suit et en programmer le 2 : affecté...
-
Page 65: Sorties Analogiques
17. Modules de sortie Entrées de déclenchement Pour commander la séquence de mesure, 2 en- MODULES DE SORTIE trées de déclenchement (touches ou optocou- Prise : A2 ZA 8006 RTA3 pleur) sont disponibles sur les ports 8 et 9. Vous Port : Adr. -
Page 66: Sortie Analogique Programmée
17. Modules de sortie Sortie courant 0.0 ...20.0 mA1 µA/digit Dans la variante 2 'affectation interne' sélectionnez la fonction Mxx pour programmer le point de mesure devant être édité : 2 : affecté en interne M Modules de sortie V6 MODULES DE SORTIE Le nouvel adaptateur analogique à... -
Page 67: Recherche De Défaut
18. RECHERCHE DE DEFAUT L'appareil de mesure ALMEMO ® 204 est configurable et programmable de mul- tiples manières. Il permet de raccorder de nombreux capteurs, des appareils de mesure supplémentaires, des avertisseurs et périphériques. En raison des nom- breuses possibilités, il se peut que dans certaines circonstances, il ne se com- porte pas comme on s'y attend. - Page 68 18. Recherche de défaut L'appareil adressé est ok lorsqu'au moins « y CR LF » revient en écho. Si une transmission n'est toujours pas possible, débrancher les appa- reils en réseau, vérifier tous les appareils individuellement sur le câble de données du calculateur (voir ci-dessus), vérifier tout court-circuit ou croisement de câble sur le câblage, tous les répartiteurs réseau sont-ils alimentés en courant ?
-
Page 69: Déclaration De Conformité
19. DECLARATION DE CONFORMITE... -
Page 70: Annexe
20. ANNEXE Caractéristiques techniques (voir aussi manuel 2.3) 20.1 Entrées de mesure : 2 prises ALMEMO ® pour connecteur plat ALMEMO ® (uniquement capteurs numériques avec plage DIGI, capteurs D6 et D7) Canaux de mesure : 2 canaux primaires, 9 canaux supplémentaires max. par entrée pour capteurs doubles et canaux de fonction Tension d'alimentation capteur : 6 V/9 V/12 V 0.4 A (par adapt. - Page 71 20. Annexe Câble adaptateur ALMEMO ® -D7 à sép. galv., longueur 25 cm ZA D700-GT ® Câble prolongateur ALMEMO -D7 sans sép. galv., longueur xx m ZA D700-VKxx ® Câble d'entrée/sortie ALMEMO pour déclenchement et alarme de seuil ZA 1006-EGK ®...
-
