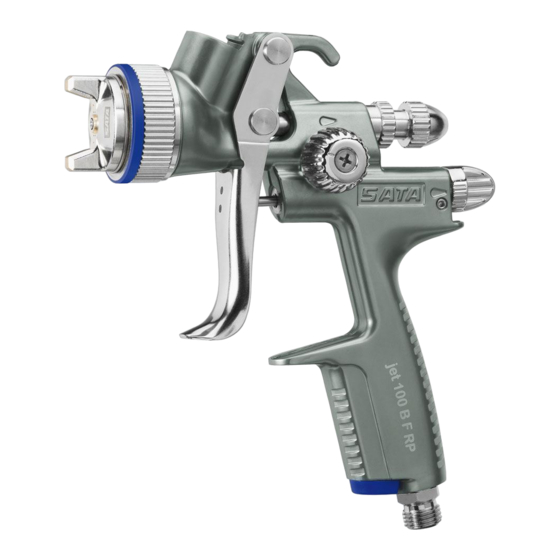

Page 1 SATAjet 100 B F RP/HVLP SATAjet 100 B P Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití | Betjeningsvejledning | Kasutusjuhend | Operating Inst- ructions | Instrucciones de servicio | Käyttöohje | Mode d'emploi | Οδηγίες λειτουργίας | Üzemeltetési utasítás | Istruzione d'uso | Naudo- jimo instrukcija | Lietošanas instrukcija | Gebruikershandleiding | Bruks- veiledning | Instrukcja obsługi | Instruções de funcionamento | Manual de utilizare | Руководство...
Page 2 Index [A | DE] Betriebsanleitung | deutsch ............5 [BG] Упътване за работа | български ..........25 [CN] 使用说明书 | 中文 ................. 49 [CZ] Návod k použití | čeština ............... 65 [DK] Betjeningsvejledning | dansk ............85 [EE] Kasutusjuhend | eesti ..............103 [EN] Operating Instructions | english ..........
Page 3 [1-1] [1-17] US 6.877.677 [1-16] US 6.845.924 [1-15] [1-14] [1-13] [1-2] [1-12] [1-3] [1-4] [1-5] [1-6] [1-11] [1-7] [1-10] [1-9] [1-8]...
Page 4 [2-4] [2-5] [2-6] [2-1] [2-2] [2-3] [2-9] [2-7] [2-8] [2-14] [2-13] [2-12] [2-10] [2-11]...
Page 5: Table Des Matières
Betriebsanleitung SATAjet 100 B F (RP / HVLP), B P Inhaltsverzeichnis [Originalfassung: Deutsch] Allgemeine Informationen ..5 Wartung und Instandhal- Sicherheitshinweise ....6 tung ........14 Bestimmungsgemäße 10. Pflege und Lagerung .....17 Verwendung ......8 11. Störungen ......19 Beschreibung ......8 12. Entsorgung ......21 Lieferumfang ......9 13. Kundendienst ......21 Aufbau ........9 14.
Page 6: Gewährleistung Und Haftung
1.4. Zubehör, Ersatz- und Verschleißteile Grundsätzlich sind nur Original- Zubehör, Ersatz- und Verschleißteile von SATA zu verwenden. Zubehörteile, die nicht von SATA geliefert wurden, sind nicht geprüft und nicht freigegeben. Für Schäden, die durch die Ver- wendung nicht freigegebener Zubehör, Ersatz- und Verschleißteile ent- standen sind, übernimmt SATA keinerlei Haftung.
Page 7: Verwendung In Explosionsgefährdeten Bereichen
Betriebsanleitung SATAjet 100 B F (RP / HVLP), B P 2.3. Verwendung in explosionsgefährdeten Bereichen Gefahr! Lebensgefahr durch explodierende Lackierpistole Durch Verwendung der Lackierpistole in explosionsgefährdeten Berei- chen der Ex-Zone 0 kann es zur Explosion kommen. → Die Lackierpistole niemals in explosionsgefährdeten Bereichen der Ex-Zone 0 bringen.
Page 8: Bestimmungsgemäße Verwendung
■ Die Lackierpistole darf nur innerhalb der auf dem Typenschild angege- benen Parameter betrieben werden. Angeschlossene Komponenten ■ Ausschließlich SATA Original- Zubehör- und Ersatzteile verwenden. ■ Die angeschlossenen Schläuche und Leitungen müssen den beim Betrieb zu erwartenden thermischen, chemischen und mechanischen Beanspruchungen sicher Stand halten.
Page 9: Lieferumfang
[1-15] Lacksieb (nicht sichtbar) [1-8] Druckluftanschluss G ¼ „ [1-16] Fließbecher (Außengewinde) [1-17] Fließbecher-Deckel ColorCode-System (CCS) [1-9] 6.1. Luftmikrometer [3-1] SATA adam 2 (siehe [3-3] Separates Manometer ohne Kapitel 14) Regeleinrichtung (siehe Separates Manometer mit Kapitel 14) [3-2] Regeleinrichtung (siehe Druckmessung am...
Page 10 Betriebsanleitung SATAjet 100 B F (RP / HVLP), B P Benennung HVLP Polyester Empfohlener Pistolen- 0,5 bar - 1,5 − − eingangsdruck Spot Repair Empfohlener Pistolen- − > 2,0 bar (Dü- − eingangsdruck Com- seninnendruck pliant > 0,7 bar) Empfohlener Pistolen- −...
Page 11: Betrieb
9 mm verwenden (# 53090). Vorsicht! Schäden durch verschmutzte Druckluft Das Verwenden von verschmutzter Druckluft kann zu Fehlfunktionen führen. → Saubere Druckluft verwenden. Zum Beispiel durch SATA filter 100 (# 148247) außerhalb der Lackierkabine oder SATA filter 484 (# 92320) innerhalb der Lackierkabine. Vor jedem Einsatz folgende Punkte beachten / prüfen, um ein sicheres Arbeiten mit der Lackierpistole zu gewährleisten: ■...
Page 12 Bei den Einstellmöglichkeiten [3-2], [3-3] und [3-4] muss der Luft- mikrometer [1-5] voll geöffnet sein (senkrechte Stellung). Hinweis! Am genauesten kann der Pistoleninnendruck mit SATA adam 2 einge- stellt werden [3-1]. Hinweis! Wird der erforderliche Pistoleneingangsdruck nicht erreicht, muss am Druckluftnetz der Druck erhöht werden.
Page 13 Betriebsanleitung SATAjet 100 B F (RP / HVLP), B P Materialmenge einstellen Hinweis! Bei voll geöffneter Materialmengenregulierung ist der Verschleiß an Farbdüse und Farbnadel am geringsten. Düsengröße in Abhängigkeit von Spritzmedium und Arbeitsgeschwindigkeit wählen. Die Materialmenge und damit der Nadelhub kann über die Regulier- schraube gemäß...
Page 14: Wartung Und Instandhaltung
Bei Montagearbeiten am Düsensatz besteht durch scharfe Kanten Ver- letzungsgefahr. → Arbeitshandschuhe tragen. → SATA Ausziehwerkzeug immer vom Körper abgewandt verwenden. Das folgende Kapitel beschreibt die Wartung und Instandhaltung der Lackierpistole. Wartungs- und Instandhaltungsarbeiten dürfen nur von geschultem Fachpersonal durchgeführt werden.
Page 15 Nach dem Einbau Materialmenge gemäß Kapitel 8.2 einstellen. 9.2. Luftverteilerring ersetzen Hinweis! Nach der Demontage des Luftverteilerrings Dichtfläche in der Lackier- pistole prüfen. Bei Beschädigungen wenden Sie sich an die SATA Kun- dendienstabteilung (Anschrift siehe Kapitel 16). Luftverteilerring demontieren ■ Düsensatz demontieren (siehe Kapitel 9.1). ■ Luftverteilerring mit SATA Ausziehwerkzeug [8-1] herausziehen.
Page 16 Luftkolben, Luftkolbenfeder und Luftmikrometer montieren ■ Luftkolbenstange [10-3] lagerichtig einsetzen. ■ Luftkolben mit Luftkolbenfeder [10-5] sowie Luftmikrometer [10-4] mit SATA-Pistolenfett (# 48173) einfetten und einsetzen. ■ Luftmikrometer [10-4] in Pistolenkörper eindrücken. ■ Arretierschraube [10-1] in Pistolenkörper einschrauben. Nach dem Einbau Materialmenge gemäß Kapitel 8.2 einstellen.
Page 17: Pflege Und Lagerung
Einstellung des Spritzstrahls nicht mehr mög- lich ist. Spindel demontieren ■ Senkschraube [11-2] herausdrehen. ■ Rändelknopf [11-3] abziehen. ■ Spindel [11-4] mit SATA Universalschlüssel aus Pistolenkörper schrau- ben. Spindel montieren ■ Spindel [11-4] mit SATA Universalschlüssel in Pistolenkörper ein- schrauben.
Page 18 Verunreinigte Bohrungen keinesfalls mit unsachgemäßen Gegenstän- den reinigen. Schon geringste Beschädigungen beeinflussen das Spritz- bild. → SATA-Düsenreinigungsnadeln (# 62174) bzw. (# 9894) verwenden. Hinweis! In seltenen Fällen kann es sein, dass einige Teile der Lackierpistole demontiert werden müssen, um diese gründlich zu reinigen. Wird eine Demontage notwendig, sollte sich dies nur auf die Bauteile beschrän-...
Page 19: Störungen
11. Störungen Die nachfolgend beschriebenen Störungen dürfen nur von geschultem Fachpersonal behoben werden. Kann eine Störung durch die nachfolgend genannten Abhilfemaßnahmen nicht beseitigt werden, die Lackierpistole an die Kundendienstabteilung von SATA schicken (Anschrift siehe Kapitel 16). Störung Ursache Abhilfe Unruhiger Spritzstrahl Farbdüse nicht festge-...
Page 20 Betriebsanleitung SATAjet 100 B F (RP / HVLP), B P Störung Ursache Abhilfe Spritzbild zu klein, Bohrungen der Luftdü- Luftdüse reinigen. schräg, einseitig oder se mit Lack belegt. Reinigungshinweise spaltet. beachten (siehe Kapi- tel 10). Farbdüsenspitze Farbdüsenspitze auf (Farbdüsenzäpfchen) Beschädigung prüfen beschädigt.
Page 21: Entsorgung
Schäden für die Umwelt zu vermeiden, Reste des Spritzmediums und Trennmittel getrennt von der Lackierpistole sachgerecht entsorgen. Die örtlichen Vorschriften beachten! 13. Kundendienst Zubehör, Ersatzteile und technische Unterstützung erhalten Sie bei Ihrem SATA Händler. 14. Zubehör Art. Nr. Benennung Anzahl...
Page 22: Ersatzteile
1 Set 133934 Dichtung für Spindel Rund- / Breitstrahlregulierung 3 St. 133942 Dichtungshalter (luftseitig) 1 St. 133959 Farbnadel- und Luftkolbenfeder 3 St. 133967 Arretierschraube für SATA Luftmikrometer 3 St. 133983 Luftanschluss 1 St. 133991 Luftkolbenkopf 3 St. 139188 Materialmengenregulierung mit Gegenmutter 1 St.
Page 23: Eu Konformitätserklärung
Im Dichtungs-Set (# 183780) enthalten  16. EU Konformitätserklärung Hersteller: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Hiermit erklären wir, dass das nachfolgend genannte Produkt aufgrund sei- ner Konzeption, Konstruktion und Bauart in der von uns in Verkehr gebrach- ten Ausführung den grundlegenden Sicherheitsanforderungen der EU-Richt-...
Page 24 Betriebsanleitung SATAjet 100 B F (RP / HVLP), B P 70806 Kornwestheim, 31.10.2019 Albrecht Kruse Geschäftsführer SATA GmbH & Co. KG...
Page 25: Обща Информация
Упътване за работа SATAjet 100 B F (RP / HVLP), B P Съдържание [оригинален вариант: немски] Обща информация ....25 изправност ......35 Указания за безопасност ..26 10. Полагане и съхранение..39 Целесъобразна употреба ...28 11. Неизправности .....41 Описание ......29 12. Изхвърляне ......44 Обем...
Page 26: Изисквания Към Персонала
По принцип трябва да се използват само оригинални принадлежнос- ти, резервни и износващи се части от SATA. Принадлежности, които не са доставени то SATA, не са изпитвани и не са разрешени. SATA не носи отговорност за щети, които са причинени от неразрешени...
Page 27: Указания За Безопасност
Упътване за работа SATAjet 100 B F (RP / HVLP), B P 2.3. Използване във взривоопасни зони Опасност! Опасност за живота поради експлодиращ пистолет за боядис- ване При употребата на пистолета за боядисване във взривоопасни зони Ex-Zone 0 може да настъпи експлозия. →...
Page 28 ■ Пистолетът за боядисване трябва да бъде експлоатиран само в рамките на указаните върху фабричната табелка параметри. Свързани компоненти ■ Използвайте само оригинални принадлежности и резервни части от SATA. ■ Свързаните маркучи и тръбопроводи трябва да бъдат поддържани при експлоатацията в термично, химическо и механично безупреч- но състояние.
Page 29 Упътване за работа SATAjet 100 B F (RP / HVLP), B P 4. Описание Необходимият за боядисването сгъстен въздух се подава към съе- динението за сгъстен въздух. Чрез натискането на спусъка до пър- вата точка на натиск се активира предварителното управление на въздуха.
Page 30 [1-14] Връзка на резервоара със [1-16] Резервоар система за бърза смяна [1-17] Капак на резервоара [1-15] Филтър за лака (не се вижда) 6.1. Въздушен микрометър SATA adam 2 (виж Отделен манометър без [3-5] [3-7] глава 14) регулиращо устройство Отделен манометър с...
Page 31 Упътване за работа SATAjet 100 B F (RP / HVLP), B P Наименование HVLP Polyester Препоръчително раз- 13 cm - 21 cm − − стояние на пръскане Ломбардия / Италия Разход на въздух 290 Nl/min при 350 Nl/min при 245 Nl/min 2,0 bar 2,0 bar при...
Page 32: Режим На Регулиране
Използването на замърсен сгъстен въздух може да причини непра- вилно функциониране → Използвайте чист сгъстен въздух. Например през филтър SАТА 100 (# 148247) извън кабината за боядисване или филтър SATA 484 (# 92320) в кабината за боядисване. Преди всяка употреба обръщайте внимание на / проверявайте след- ните...
Page 33 микрометър [1-5] трябва да бъде напълно отворен (вертикално положение). Указание! Най-точно вътрешното налягане на пистолета може да бъде на- строено със SATA adam 2 [3-1]. Указание! Ако необходимото входно налягане на пистолета не е достигнато, налягането трябва да бъде повишено от мрежата за сгъстен въз- дух.
Page 34 Упътване за работа SATAjet 100 B F (RP / HVLP), B P Настройка на количеството на материала Указание! При напълно отворен регулатор на количеството на материала износването на дюзата за боя и иглата за боя е най-малко. Избе- рете големина на дюзата в зависимост от пръскания материал и скоростта...
Page 35 Опасност от нараняване поради остри ръбове При монтажни работи по комплекта дюзи съществува опасност от нараняване от остри ръбове. → Носете работни ръкавици. → Използвайте изтеглящия инструмент SATA винаги настрана от тялото си. Следната глава описва техническото обслужване и поддържането в изправност на...
Page 36 Указание! След демонтажа на въздушния разпределител проверете уплът- нителната повърхност в пистолета за боядисване. При повреди се обърнете към отдела за обслужване на клиента на SATA (за адреса виж глава 16). Демонтиране на въздушния разпределителен пръстен ■ Демонтирайте комплекта дюзи (виж глава 9.1).
Page 37 Упътване за работа SATAjet 100 B F (RP / HVLP), B P ■ Монтирайте комплекта дюзи (виж глава 9.1). След монтажа настройте количеството на материала съгласно гла- ва 8.2. 9.3. Смяна на уплътнението на иглата за боя Смяна е необходима, когато от самонастройващия се възел на игла- та...
Page 38 ■ Гресирайте въздушното бутало с пружината на въздушното бутало [10-5], както и въздушния микрометър [10-4] с пистолетна грес SATA (# 48173) и ги поставете. ■ Притиснете въздушния микрометър [10-4] в тялото на пистолета. ■ Завинтете фиксиращия винт [10-1] в тялото на пистолета.
Page 39 Демонтиране на шпиндела ■ Отвинтете винта със скрита глава [11-2]. ■ Издърпайте бутона с накатка [11-3]. ■ Отвинтете шпиндела [11-4] с универсален ключ SATA от тялото на пистолета. Монтиране на шпиндела ■ Завинтете шпиндела [11-4] с универсален ключ SATA в тялото на...
Page 40 Не почиствайте в никакъв случай замърсените отвори с неподходя- щи предмети. Даже и най-малките повреди влошават рисунъка на пръскане. → Използвайте игли за почистване на дюзи SATA (# 62174) респ. (# 9894). Указание! В редки случаи може да се наложи демонтиране на някои части на...
Page 41 Описаните по-долу неизправности трябва да се отстраняват само от обучен специализиран персонал. Ако една неизправност не може да бъде отстранена с описаните по-долу мерки за отстраняване, изпратете пистолета за боядисване на отдела за обслужване на клиенти на SATA (за адреса виж гла- ва 16). Повреда Причина...
Page 42 Упътване за работа SATAjet 100 B F (RP / HVLP), B P Повреда Причина Отстраняване Шарката на разпръс- Отвори на въздуш- Почистете въздуш- кване е прекалено ната дюза покрити ната дюза. Обърнете малка, под ъгъл, с лак. внимание на указа- едностранна...
Page 43 Упътване за работа SATAjet 100 B F (RP / HVLP), B P Повреда Причина Отстраняване Материалът образу- Пулверизиращ Затегнете, почистете ва балончета в гра- въздух постъпва или сменете частите. витачната чаша. по канала за боя в гравитачната чаша. Дюзата за боя не е достатъчно...
Page 44 Брой жен Nr. Нипел за бързо свързване G1/4 IG 5 бр. 6981 Въздушен микрометър 0 – 845 с манометър 1 бр. 27771 Почистващ комплект SATA 1 ком- 64030 плект Въздушен маркуч 1 бр. 53090 Грес за високо натоварване 1 бр.
Page 45 Държач за уплътнение (от страна на въздуха) 1 бр. 133942 Пружина за игла за боя и за въздушно бутало 3 бр. 133959 Фиксиращ винт за въздушен микрометър SATA 3 бр. 133967 Въздушно захранване 1 бр. 133983 Глава на буталото за налягане на въздуха...
Page 46 Съдържат се в комплекта уплътнения (# 183780)  16. ЕО - Декларация за съответствие Производител: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim С настоящото декларираме, че въз основа на своята концепция, кон- струкция и дизайн в изпълнението, въведено от нас на пазара, посоче- ният...
Page 47 Упътване за работа SATAjet 100 B F (RP / HVLP), B P 70806 Корнвестхайм, 31.10.2019 г. Albrecht Kruse Управител SATA GmbH & Co. KG...
Page 49 16. 欧盟一致性声明 .....63 首先请阅读！在调试和运行前，需认真通读本使用说明书。注意安全指示及危险指示！请将本使用说明书以及喷枪使用说明书始终妥善放在产品附近或任何人可随手取得的位置！ 1. 一般信息 1.1. 导言本使用说明书包含 SATAjet 100 B F RP / SATAjet 100 B F HVLP / SATA- jet 100 B P 的重要使用信息，以下简称喷枪。同时对调试、保养和维护、护理和存储以及故障排除进行了说明。 1.2. 目标群本操作说明书适用于 ■ 从事涂装和喷漆工作的人员 ■ 工业和手工业企业内受过培训的喷漆作业人员。 1.3. 事故防范...
Page 50 使用说明书 SATAjet 100 B F (RP / HVLP), B P ■ 未按产品预期用途使用产品。 ■ 聘用未经培训的人员。 ■ 未穿戴个人防护设备。 ■ 未使用原装配件、备件和易损件 ■ 擅自改装或进行技术性改造。 ■ 自然损耗 / 磨损 ■ 使用时产品受到非典型的冲击和撞击。 ■ 安装和拆卸 ■ 用硬物工具或研磨物料清洁液晶数字显示屏 2. 安全说明阅读并遵守下面列出的所有提示。不遵守或错误遵守提示，可能导致功能故障或者造成重伤甚至死亡。 2.1. 对人员的要求只有已完整阅读并理解本使用说明书的富有经验的专业人员和接受过指导的人员才允许使用喷枪。由于受到毒品、酒精、药物或其它条件影响而致使反应能力下降的人员，禁止接触喷枪。 2.2. 个人防护设备在使用喷枪以及对其进行清洁和保养的过程中，必须始终佩戴允许的呼...
Page 51 确，并在必要时进行维修。工作物料 ■ 禁止使用酸性或碱性喷射介质。 ■ 禁止使用含有卤代烃、汽油、煤油、除草剂、杀虫剂和放射性物质的溶剂。卤代烃溶剂可能会导致爆炸性或腐蚀性化合反应。 ■ 禁止使用含有大颗粒、尖锐且具有研磨性颜料的侵蚀性材料。其中包括例如各种类型的粘合剂、接触型和分散型胶粘剂、氯化橡胶、膏状材料和填加粗纤维的颜料。 ■ 仅可按照加工所需的必要量将溶剂、颜料、漆或其它危险性喷射介质放置到喷枪周围。在作业完成后需将这些物质按照规定放入储存室。运行参数 ■ 喷枪仅可在铭牌所示参数下运行。已连接的部件 ■ 仅可使用 SATA 原装配件和备件。 ■ 所连接的软管和管道必须能够在使用时安全承受预期的热负荷、化学负荷和机械应力。 ■ 处于压力下的软管可能在松开时由于甩鞭式移动而造成损伤。在松开软管前，始终使软管完全排气。清洁 ■ 禁止使用含有酸或碱的清洁介质对喷枪进行清洁。 ■ 禁止使用卤代烃基清洁介质。使用地点 ■ 禁止在例如明火、点燃的香烟等点火源附近区域或非防爆电气设备周围使用喷枪。 ■ 仅可在通风良好的空间内使用喷枪。一般...
Page 52 [1-15] 油漆滤网 (不可见) [1-7] 压缩空气接口 G ¼ „ （外螺 [1-16] 重力式上壶 [1-8] 纹） [1-17] 上壶壶盖颜色辨别系统 (CCS) [1-9] 6.1. 气压调节旋钮 SATA adam 2 （参见第 14 [3-11] 不带调节装置的单独气压计 [3-9] 章）（参见第 14 章） [3-10] 带调节装置的单独气压计（ [3-12] 压缩空气网络上的压力测量参见第 14 章） 7. 技术参数产品描述...
Page 53 → 仅可使用耐溶剂、抗静电并且无技术缺陷的压缩空气软管，其持续耐压性至少为 10 bar，泄漏电阻 < 1 MOhm 且最小内径为 9 mm (# 53090) 。注意！脏污的压缩空气导致损坏使用脏污的压缩空气会造成功能故障。 → 使用干净的压缩空气。例如在喷漆室外部使用 SATA filter 100 (# 148247) 或在喷漆室内部使用 SATA filter 484 (# 92320)。每次使用前注意 / 检查以下各项，这样可以保证安全操作喷枪： ■ 所有螺栓 [2-1]、[2-2]、[2-3]、[2-4] 和 [2-5] 的紧固。必要时将螺栓拧紧。...
Page 54 ■ 连接压缩空气软管 [2-11] 。灌装涂料注意！涂装时仅针对操作步骤使用必需的涂料量。涂装时注意必需的喷射距离。涂装后妥善存放或废弃处理涂料。 ■ 拧开上壶 [2-13] 的螺旋盖 [2-14]。 ■ 将防滴漏塞 [2-9] 压入螺旋盖。 ■ 灌装上壶（最多至上边缘下方 20 mm 处）。 ■ 将螺旋盖旋入上壶。调整喷枪内压注意！对于设置方法 [3-2]、[3-3] 和 [3-4]，必须将空气测微计 [1-5] 完全打开（垂直位置）。注意！使用 SATA adam 2 可对喷枪内压进行最为准确的调节 [3-1]。...
Page 55 使用说明书 SATAjet 100 B F (RP / HVLP), B P 注意！如果未达到必需的喷枪输入压力，则须提高压缩空气网络上的压力。输入气压过高将导致拔出力过大。 ■ 将扳机 [1-11] 拉到底。 ■ 按照以下设置方法 [3-1]、[3-2]、[3-3] 至 [3-4] 调整喷枪内压。注意最大喷枪内压（参见第 7 章）。 ■ 将扳机放回起始位置。设置涂料量注意！当涂料量调节器完全打开时，颜料喷嘴和颜料针上的磨损最小。根据喷射介质和工作速度选择喷嘴尺寸。按照图示 [4-1]、[4-2]、[4-3] 和 [4-4] 可通过调节螺栓对涂料量以及颜料针冲程进行无级调节。 ■ 松开锁紧螺母 [1-4] 。 ■...
Page 56 使用说明书 SATAjet 100 B F (RP / HVLP), B P 9. 保养和维护警告! 自己松动的部件或漏出的涂料导致受伤危险。在连接压缩空气网络的情况下进行保养作业时，可能出现意外的部件松动和涂料泄漏。 → 进行一切保养作业前，将喷枪从压缩空气网络上断开。警告! 锋利边缘导致受伤危险在喷嘴套件上进行安装作业时，锋利边缘可能导致受伤危险。 → 穿戴防护手套。 → 使用 SATA 拉出工具时始终避开身体部位。以下章节描述了喷枪的保养和维护。仅可由经过培训的专业人员进行保养和维护作业。 ■ 在进行所有的保养和维护作业前，断开压缩空气接口 [1-8] 上的压缩空气供给。备件可用于维护（见第 15章）。 9.1. 更换喷嘴套装注意！错误安装导致损坏错误的颜料喷嘴和颜料针安装顺序可能导致其损坏。...
Page 57 安装后按照第 8.2 章对涂料量进行设置。 9.2. 更换空气分配环注意！拆下空气分配环后，检查喷枪内的密封面。如出现损坏，请您联系 SATA 客户服务部（地址参见第 16 章）。拆卸空气分配环 ■ 拆卸喷嘴套件（参见第 9.1 章）。 ■ 使用 SATA 拉出工具 [8-1] 将空气分配环拉出。 ■ 检查密封面 [8-2] 是否脏污，必要时进行清洁。安装空气分配环 ■ 放入空气分配环。此时必须相应对准空气分配环的销塞 [8-3]。 ■ 均匀压入空气分配环。 ■ 安装喷嘴套件（参见第 9.1 章）。安装后按照第 8.2 章对涂料量进行设置。 9.3. 更换颜料针密封件...
Page 58 ■ 从枪体中旋出止动螺钉 [10-1]。 ■ 将空气测微计 [10-4] 从枪体中抽出。 ■ 取下空气活塞以及空气活塞弹簧 [10-5] 。 ■ 取下空气活塞杆 [10-3]。安装空气活塞、空气活塞弹簧和空气测微计 ■ 按照正确位置装入空气活塞杆 [10-3]。 ■ 使用 SATA 喷枪专用润滑脂 (# 48173) 对空气活塞连同空气活塞弹簧 [10-5] 以及空气测微计 [10-4] 进行润滑并装入。 ■ 将空气测微计 [10-4] 压入枪体。 ■ 将止动螺钉 [10-1] 拧入枪体。安装后按照第 8.2 章对涂料量进行设置。 9.5. 更换自紧密封件（空气端）...
Page 59 9.6. 更换圆形 / 扇形喷幅调节器的主轴如果空气从圆形 / 扇形喷幅调节器上溢出，或者喷幅无法调节，则必须进行更换。拆卸主轴 ■ 旋出沉头螺栓 [11-2]。 ■ 拔下滚花按钮 [11-3]。 ■ 使用 SATA 万用扳手将主轴 [11-4] 从枪体上拧出。安装主轴 ■ 使用 SATA 万用扳手将主轴 [11-4] 拧入枪体。 ■ 放上滚花按钮 [11-3]。 ■ 将沉头螺钉 [11-2] 用 Loctite 242 涂覆 [11-1] 并手动拧紧。 10. 护理和存储...
Page 60 使用说明书 SATAjet 100 B F (RP / HVLP), B P 注意！错误的清洁工具导致物资损失请勿使用不符合要求的物品清洗脏污的孔。即使最轻微的损坏也会影响喷雾形状。 → 请使用 SATA 喷嘴清洁针 (# 62174) 或 (# 9894)。注意！在个别情况下可能需要拆卸喷枪的某些部件，以便对其进行彻底清洁。如果必须进行拆卸，则仅限于运行时接触涂料的部件。 ■ 使用稀释液彻底冲洗枪。 ■ 使用毛笔或毛刷清洁风帽。 ■ 在活动部件上涂抹少许喷枪润滑脂。 11. 故障下述故障只能由经过培训的专业人员予以排除。如果故障无法通过下述补救措施得到排除，请将喷枪寄到 SATA 客户服务部（地址见第 16 章）。...
Page 61 使用说明书 SATAjet 100 B F (RP / HVLP), B P 故障原因矫正措施喷射图太小、倾斜、只风帽的孔已被油漆覆清洁风帽。注意清洁有单面或分离。盖。注意事项（参见第 10 章）。颜料喷嘴尖（颜料喷嘴检查颜料喷嘴顶端是否颈）损坏。损坏，必要时更换喷嘴套件（参见第 9.1 章）。圆形 / 扇形喷幅调节器空气分配环的位置不正更换空气分配环（参见不运作 – 调节器可旋确（销塞不在孔内）或第 9.2 章）。转。...
Page 62 间有杂质。针。注意清洁注意事项）。（参见第 10 章）。喷嘴套件损坏。更换喷嘴套件（参见第 9.1 章）。 12. 废物处理对完全排空的喷枪按照可回收原料进行废弃处理。为避免破坏环境，请将喷枪残余的喷射介质和分离介质正确地分开处理。遵守当地的规定！ 13. 售后服务您的SATA 经销商可为您提供配件、备件和技术支持。 14. 辅助产品订货号产品描述数量快速接头 G1/4 IG 5 支 6981 空气测微计 0 – 845 带气压计 1 只 27771 SATA 清洁套装...
Page 63 仅针对 SATAjet 100 B P 包含在维修套装 (# 130542) 内  包含在空气活塞服务单元 (# 92759) 内  包含在密封套装 (# 183780) 内  16. 欧盟一致性声明制造商: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim 在此我们声明，下述已上市型号的产品其设计、结构和结构形式符合欧盟指令 2014/34/EU 的基本安全要求，包括声明发布之时有效的变更，并且根据 2014/34/EU 欧盟指令以及考虑到 ATEX 产品标记，可以在爆炸性环境中使用。...
Page 64 与要求” • DIN EN ISO 12100:2011；“机器的安全，一般要求” • DIN EN 1953:2013 “涂装材料的喷涂和应用设备——安全要求” 采用的德国国家标准： • DIN 31000:2011“按照安全性设计技术产品的一般指导原则” 在 2014/34/EU 指令条款 13 中所要求的资料要在命名编号为 0123 的位置保存 10 年。 70806 Kornwestheim，2019 年 10 月 31 日 Albrecht Kruse 总经理 SATA GmbH & Co. KG...
Page 65: Všeobecné Informace
Nejdříve si přečtěte: Před uvedením provozu a provozem si pečlivě přečtete celý tento návod k použití. Dodržujte bezpečnostní pokyny a varování! Tento návod k použití a rovněž návod k použití stříkací pistole mějte vždy u výrobku nebo na místě kdykoliv dostupném pro každého! 1. Všeobecné informace 1.1. Úvod Tento návod k použití obsahuje důležité informace pro provoz pistole SA- TAjet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P, dále jen stří- kací pistole. Rovněž je zde popsáno uvedení do provozu, údržba, péče a uskladnění a odstranění poruch. 1.2. Cílová skupina Tento návod k použití je určen ■ odborníkům malířského a lakýrnického řemesla. ■ vyškolenému personálu pro lakýrnické práce v průmyslových podnicích a řemeslné výrobě. 1.3. Prevence úrazů Je zásadně nutné dodržovat všeobecné i národní bezpečnostní předpisy a bezpečnostní pokyny platné v příslušné dílně a příslušném podniku. 1.4. Příslušenství, náhradní a rychle opotřebitelné díly Vždy je nutno používat pouze originální příslušenství, náhradní a rychle opotřebitelné díly SATA. Díly příslušenství, které nebyly dodané firmou SATA, nejsou atestovány a schváleny. Za škody způsobené použitím neschváleného příslušenství, náhradních a rychle opotřebitelných dílů nenese firma SATA žádnou odpovědnost.
Page 66: Bezpečnostní Pokyny
Návod k použití SATAjet 100 B F (RP / HVLP), B P 1.5. Poskytnutí záruky a ručení Platí všeobecné obchodní podmínky SATA a případné další smluvní do- hody, jakož i příslušné platné zákony. Společnost SATA nenese odpovědnost ■ nedodržení návodu k použití ■ používání výrobku v rozporu se stanoveným účelem použití ■ používání ze strany nezaškoleného personálu ■ nepoužívání osobního ochranného vybavení ■ Nepoužití originálního příslušenství, náhradních a rychle opotřebitel- ných dílů ■ svévolných přestavbách nebo technických úpravách ■ Přirozené opotřebení / opotřebení ■ namáhání úderem netypickém pro dané použití ■ montážních a demontážních pracích ■ Čištění displeje špičatými, ostrými nebo drsnými předměty 2. Bezpečnostní pokyny Přečtěte si všechny níže uvedené pokyny a dodržujte je. Nedodržování nebo chybné dodržování může vést k funkčním poruchám nebo způsobit závažná zranění či dokonce úmrtí.
Page 67 ■ Před každým použitím zkontrolujte stříkací pistoli se všemi připojenými komponentami z hlediska poškození a těsnosti a podle potřeby proveď- te opravu. Pracovní materiály ■ Zpracování stříkaných médií obsahujících kyseliny nebo louhy je zaká- záno. ■ Zpracování rozpouštědel s halogenovanými uhlovodíky, benzinem, petrolejem, herbicidy, pesticidy a radioaktivními látkami je zakázáno. Halogenovaná rozpouštědla mohou způsobit vznik výbušných a agre- sivních chemických sloučenin. ■ Zpracování agresivních látek, které obsahují velké a abrazivní pigmenty s ostrými hranami, je zakázáno. Řadí se sem například různé druhy lepidel, kontaktní a disperzní lepidla, chlorovaný kaučuk, omítkové materiály a nátěry s hrubými vlákny. ■ Do pracovního prostředí stříkací pistole umístěte pouze potřebné množství rozpouštědla, barvy, laku nebo jiných nebezpečných stříka- ných médií. Po ukončení práce musí být tyto uskladněny na příslušných skladovacích místech. Provozní parametry ■ Stříkací pistole může být provozována pouze v rámci parametrů uvede- ných na typovém štítku. Připojené součásti ■ Používejte pouze originální příslušenství a náhradní díly SATA. ■ Připojené hadice a vedení musí při provozu bezpečně odolat teplotní- mu, chemickému a mechanickému zatížení. ■ Uvolněné hadice, které jsou pod tlakem, mohou v důsledku házivých pohybů způsobit zranění. Před povolením hadice vždy zcela odvzduš- něte.
Page 68: Používání Podle Určení
Návod k použití SATAjet 100 B F (RP / HVLP), B P Čištění ■ K čištění stříkací pistole nikdy nepoužívejte čisticí prostředky obsahující kyseliny nebo louhy. ■ Nikdy nepoužívejte čisticí prostředky na bázi halogenovaných uhlovo- díků. Místo použití ■ Stříkací pistoli nikdy nepoužívejte u zdrojů vznícení, jako je otevřený oheň, hořící cigarety nebo elektrická zařízení nechráněná před výbu- chem. ■ Stříkací pistoli používejte pouze v dobře větraných prostorách. Všeobecné údaje ■ Stříkací pistolí nikdy nemiřte na osoby. ■ Dodržujte místní bezpečnostní předpisy, předpisy pro prevenci úrazů, předpisy bezpečnosti práce a předpisy o ochraně životního prostředí. ■ Dodržujte předpisy pro prevenci úrazů. 3. Používání podle určení Automatická pistole je určena k nanášení nátěrových hmot, laků a jiných vhodných tekutých materiálů na příslušné podklady. 4. Popis Stlačený vzduch potřebný pro lakování je přiváděn do přívodu stlačeného vzduchu. Stisknutím spouštěcí páky k prvnímu bodu stlačení se aktivuje ovládání přívodního vzduchu. Při dalším stisknutí spouštěcí páky je jehla na barvu vytažena z trysky na barvu, stříkané médium vytéká z trysky na barvu bez tlaku a rozprašuje se stlačeným vzduchem vystupujícím ze vzduchové trysky. 5. Obsah dodávky ■...
Page 69: Složení
[1-14] Přípojka nádobky na [1-7] Vzduchový píst (není kapalinu s QCC viditelný) [1-15] Sítko na lak (není viditelné) Přívod stlačeného vzduchu [1-16] Nádobka na kapalinu [1-8] G ¼ „ (vnější závit) [1-17] Víko nádobky na kapalinu 6.1. Vzduchový mikrometr [3-13] SATA adam 2 (viz [3-15] Samostatný manometr bez kapitolu 14) regulace (viz kapitolu 14) [3-14] Samostatný manometr s [3-16] Měření tlaku v síti regulací (viz kapitolu 14) stlačeného vzduchu 7. Technické údaje Název HVLP Polyester Doporučený vstupní 1.5 bar - 2.0 2.0 bar...
Page 70: Provoz
Návod k použití SATAjet 100 B F (RP / HVLP), B P Název HVLP Polyester Doporučená vzdále- 17 cm - 21 cm 10 cm - 15 cm 17 cm - 21 cm nost při stříkání Doporučená vzdále- − 13 cm - 21 cm − nost nástřiku Lombar- die / Itálie Spotřeba vzduchu 290 Nl/min při 350 Nl/min při 245 Nl/min při 2,0 bar 2,0 bar 2,0 bar Max. teplota stříkané- 50 °C ho média Hmotnost (bez materi-...
Page 71: První Uvedení Do Provozu
Návod k použití SATAjet 100 B F (RP / HVLP), B P Pozor! Škody způsobené znečištěným stlačeným vzduchem Použití znečištěného stlačeného vzduchu může způsobit poruchy. → Používejte čistý stlačený vzduch. Například použitím filtru SATA 100 (# 148247) mimo lakovací kabinu nebo filtru SATA 484 (# 92320) uvnitř lakovací kabiny. Před každým použitím zkontrolujte/dodržujte následující body, abyste zajistili bezpečnou práci se stříkací pistolí: ■ Pevné dotažení všech šroubů [2-1], [2-2], [2-3], [2-4] a [2-5]. Šrouby případně dotáhněte. ■ Utažení trysky na barvu [2-2] utahovacím momentem 14 Nm [7-5]. ■ Utažení aretačního šroubu [10-1]. ■ Používá se technicky čistý stlačený vzduch. 8.1. První uvedení do provozu ■...
Page 72 Návod k použití SATAjet 100 B F (RP / HVLP), B P Nastavení vnitřního tlaku pistole Upozornění! U možností nastavení [3-2], [3-3] a [3-4] musí být vzduchový mikrome- tr [1-5] plně otevřený (kolmá poloha). Upozornění! Nejpřesněji lze vnitřní tlak pistole nastavit pomocí SATA adam 2 [3-1]. Upozornění! Pokud není dosaženo požadovaného vstupního tlaku v pistoli, musí se zvýšit tlak u sítě stlačeného vzduchu. Příliš vysoký tlak vstupního vzduchu vyvolává příliš vysokou sílu na kohoutku. ■ Plně stiskněte spoušť [1-11]. ■ Nastavte požadovaný vstupní tlak v pistoli dle některé z následujících možností nastavení [3-1], [3-2], [3-3] až [3-4]. Dbejte na maximální vstupní tlak v pistoli (viz kapitolu 7). ■ Spoušť umístěte do výchozí polohy. Nastavení množství materiálu Upozornění! Při úplném otevření regulace množství materiálu je opotřebování trysky na barvu a jehly na barvu nejnižší. Velikost trysky zvolte v závislosti na stříkaném médiu a pracovní rychlosti. Množství materiálu a tím zdvih jehly lze plynule nastavit regulačním šrou- bem dle obrázků [4-1], [4-2], [4-3] a [4-4]. ■ Povolte pojistnou matici [1-4]. ■ Plně stiskněte spoušť [1-11].
Page 73: Údržba
■ Spoušť [1-11] umístěte do výchozí polohy. ■ Po ukončení lakování přerušte vzduch pro stříkání a vyprázdněte ná- dobku na kapalinu [1-16]. Dbejte na pokyny týkající se péče a sklado- vání (viz kapitolu 10). 9. Údržba Varování! Nebezpečí poranění uvolněnými komponentami nebo vystřiku- jícím materiálem. Při údržbových pracích s připojením k síti stlačeného vzduchu se mohou neočekávaně uvolnit komponenty a unikat materiál. → Před zahájením údržby odpojte stříkací pistoli od sítě stlačeného vzduchu. Varování! Nebezpečí zranění o ostré hrany Při montážních pracích na sadě trysek hrozí nebezpečí zranění o ostré hrany. → Noste pracovní rukavice. → Vytahovací nástroj SATA používejte tak, aby vždy mířil od těla. Následující kapitola popisuje údržbu a servis stříkací pistole. Údržbové a servisní práce smí provádět pouze školení kvalifikovaní pracovníci. ■ Před zahájením jakýchkoliv údržbových a servisních prací přerušte přívod stlačeného vzduchu k přípojce stlačeného vzduchu [1-8]. Pro provádění údržby jsou k dispozici náhradní díly (viz kapitolu 15).
Page 74 ■ Vyšroubujte trysku na barvu [7-2] univerzálním klíčem z těla pistole. Montáž sady trysek ■ Zašroubujte trysku na barvu [7-5] univerzálním klíčem do těla pistole a utáhněte utahovacím momentem 14 Nm. ■ Našroubujte vzduchovou trysku [7-4] na tělo pistole. ■ Vložte jehlu na barvu a pružinu [7-6]. ■ Zašroubujte regulační šroub [1-3] s pojistnou maticí [1-4] do těla pistole. Po montáži nastavte množství materiálu dle kapitoly 8.2. 9.2. Vyměňte rozdělovací kroužek vzduchu Upozornění! Po demontáži kroužku rozdělovače vzduchu zkontrolujte těsnicí plo- chy ve stříkací pistoli. Při poškození se obraťte na zákaznický servis SATA (adresa viz kapitolu 16). Demontáž kroužku rozdělovače vzduchu ■ Demontujte sadu trysek (viz kapitolu 9.1). ■ Vytáhněte kroužek rozdělovače vzduchu vytahovacím nástrojem SATA [8-1]. ■ Zkontrolujte těsnicí plochy [8-2] z hlediska znečištění, v případě potře- by vyčistěte.
Page 75 Návod k použití SATAjet 100 B F (RP / HVLP), B P Montáž kroužku rozdělovače vzduchu ■ Vložte kroužek rozdělovače vzduchu. Čep [8-3] kroužku rozdělovače vzduchu musí být přitom příslušně vyrovnaný. ■ Kroužek rozdělovače vzduchu rovnoměrně zatlačte. ■ Namontujte sadu trysek (viz kapitolu 9.1). Po montáži nastavte množství materiálu dle kapitoly 8.2. 9.3. Výměna těsnění jehly na barvu Výměna je nutná tehdy, pokud u samonastavovacího balení jehel na bar- vu vytéká materiál. Demontáž těsnění jehly na barvu ■ Povolte pojistnou matici [1-4]. ■...
Page 76 Návod k použití SATAjet 100 B F (RP / HVLP), B P ■ Vzduchový mikrometr [10-4] vytáhněte z těla pistole. ■ Vyjměte vzduchový píst s pružinou vzduchového pístu [10-5]. ■ Vyjměte [10-3] vzduchovou pístnici. Montáž vzduchového pístu, pružiny vzduchového pístu a vzducho- vého mikrometru ■ Nasaďte vzduchovou pístnici [10-3] ve správné poloze. ■ Vzduchový píst s pružinou vzduchového pístu [10-5] a vzduchový mik- rometr [10-4] namažte tukem na pistole SATA (# 48173) a vložte. ■ Vzduchový mikrometr [10-4] zatlačte do těla pistole. ■ Zašroubujte aretační šroub [10-1] do těla pistole. Po montáži nastavte množství materiálu dle kapitoly 8.2. 9.5. Výměna samonastavovacího těsnění (ze strany vzdu- chu) Výměna je nezbytná, pokud uniká vzduch pod spouští. Demontáž samonastavovacího těsnění...
Page 77: Péče A Skladování
Návod k použití SATAjet 100 B F (RP / HVLP), B P 9.6. Výměna vřetene regulace paprsku do kruhu / šířky Výměna je nutná tehdy, pokud u regulace paprsku do kruhu / šířky uniká vzduch nebo již nelze nastavit paprsek rozstřiku. Demontáž vřeten ■ Vyšroubujte zápustný šroub [11-2]. ■ Stáhněte rýhovaný knoflík [11-3]. ■ Vyšroubujte vřeteno [11-4] pomocí univerzálního klíče SATA z těla pistole. Montáž vřetene ■ Univerzálním klíčem SATA zašroubujte vřeteno [11-4] do těla pistole. ■ Nasaďte rýhovaný knoflík [11-3]. ■ Potřete zápustný šroub [11-2] přípravkem Loctite 242 [11-1] a pevně jej zašroubujte.
Page 78: Poruchy
Návod k použití SATAjet 100 B F (RP / HVLP), B P Pozor! Poškození způsobené nesprávným nástrojem pro čištění Nečistěte znečištěné otvory nevhodnými předměty. Dokonce i nejmenší poškození ovlivňuje obrazec nástřiku. → Používejte jehly na čištění trysek SATA (# 62174) nebo (# 9894). Upozornění! Ve vzácných případech se může stát, že některé části stříkací pistole musí být demontovány, aby byly důkladně vyčištěny. Pokud je nutná demontáž, měla by se omezit pouze na součásti, které jsou na základě své funkce v kontaktu s materiálem. ■ Důkladně propláchněte stříkací pistoli prostřednictvím naředění. ■ Vzduchovou trysku očistěte štětcem nebo kartáčem. ■ Pohyblivé části lehce namažte tukem na pistole. 11. Poruchy Níže popsané poruchy smí opravovat pouze školený personál. Pokud poruchu nelze popsaným způsobem odstranit, zašlete stříkací pistoli oddělení zákaznického servisu firmy SATA (adresa viz kapitolu 16). Porucha Příčina Náprava Neklidný stříkaný pa- Tryska na barvu není Dotáhněte trysku na prsek (pulsuje / prská) dostatečně utažena. barvu pomocí univer- nebo jsou vzduchové zálního klíče. bubliny v kelímku na Kroužek rozdělovače...
Page 79 Návod k použití SATAjet 100 B F (RP / HVLP), B P Porucha Příčina Náprava Vzduchové bubliny v Uvolněná vzduchová Vzduchovou trysku kelímku na kapalinu. tryska. pevně utáhněte. Meziprostor mezi Vyčistěte oběh vzdu- vzduchovou tryskou chu. Dbejte pokynů k a tryskou na barvu čištění (viz kapitolu 10). („oběh vzduchu“) je znečištěný. Sada trysek je znečiš- Vyčistěte sadu trysek. těná. Dbejte pokynů k čištění (viz kapitolu 10). Sada trysek je poško- Vyměňte sadu trysek zená. (viz kapitolu 9.1). Málo stříkaného Naplňte kelímek na ka- média v kelímku na palinu (viz kapitolu 8.2).
Page 80 Návod k použití SATAjet 100 B F (RP / HVLP), B P Porucha Příčina Náprava Regulací paprsku do Regulací paprsku Regulaci paprsku do kruhu / šířky nelze do kruhu / šířky bylo kruhu / šířky vyšroubujte otáčet. otáčeno proti směru pomocí univerzálního hodinových ručiček klíče a znovu uveďte do do takové polohy, že chodu nebo kompletně pravděpodobně došlo vyměňte (viz kapito- k uvolnění vřetena v lu 9.6). závitu pistole. Stříkací pistole nevy- Sedlo vzduchového Vyčistěte sedlo vzdu- píná vzduch. pístu je znečištěno. chového pístu. Dbejte pokynů k čištění (viz kapitolu 10). Vzduchový píst je Vyměňte vzduchový opotřebený. píst a celou sadu pro vzduchový píst (viz kapitolu 9.4). Materiál bublá v kelím- Rozprašovací vzduch Díly utáhněte, vyčistěte ku na kapalinu. se skrz barvový kanál nebo vyměňte.
Page 81: Likvidace
Dbejte pokynů k čištění trysky na barvu“). (viz kapitolu 10). Sada trysek je poško- Vyměňte sadu trysek zená. (viz kapitolu 9.1). 12. Likvidace Likvidace zcela prázdné stříkací pistole jako cenného materiálu. Aby se zabránilo škodám na životním prostředí, zlikvidujte náležitým způsobem zbytky stříkacího média a adhezního prostředku odděleně od stříkací pistole. Dodržujte místní předpisy! 13. Zákaznický servis Příslušenství, náhradní díly a technickou podporu získáte u svého prodej- ce SATA. 14. Příslušenství Obj. č. Název Počet 6981 Vsuvka do rychlospojky G1/4 IG 5 ks 27771 Vzduchový mikrometr 0 – 845 s manometrem 1 ks 64030 Čisticí sada SATA 1 sada 53090 Vzduchová hadice 1 ks 48173 Vysoce výkonný tuk...
Page 82: Eu Prohlášení O Shodě
1 ks 91959 Vzduchová pístnice 1 ks 130492 Souprava jazýčků spouště SATAjet 100 1 ks 133926 Sada koleček třmenu 1 sada 133934 Těsnění vřetene regulace paprsku do kruhu / šířky 3 ks 133942 Držák těsnění (ze strany vzduchu) 1 ks 133959 Pružina jehly na barvu a vzduchového pístu 3 ks 133967 Aretační šroub vzduchového mikrometru SATA 3 ks 133983 Připojení vzduchu 1 ks 133991 Těsnění vzduchového pístu 3 ks 139188 Regulace množství materiálu s pojistnou maticí 1 ks 139964 Vzduchový mikrometr 1 ks 140574 Rýhovaný knoflík a šroub 1 ks 140582 Těsnicí prvky trysky na barvu 5 ks 143230 Rozdělovací kroužek vzduchu...
Page 83 Relevantní předpisy: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2015 • Směrnice o strojích 2006/42/ES • Směrnice 2014/34/EU o sbližování právních předpisů členských států, tý- kajících se zařízení a ochranných systémů, určených k použití v prostředí s nebezpečím výbuchu Použité harmonizované normy: • DIN EN 1127-1:2011 Výbušná prostředí – Prevence a ochrana proti výbu- chu – Část 1: Základní koncepce a metodika • ČSN EN ISO 80079-36:2016 „Neelektrická zařízení pro výbušné atmosfé- ry - Základní metody a požadavky“ • DIN EN ISO 12100:2011; "Bezpečnost strojních zařízení - Základní pojmy, všeobecné zásady pro konstrukci" • DIN EN 1953:2013 "Rozprašovací a stříkací zařízení pro nátěrové hmoty - Bezpečnostní požadavky" Použité národní normy: • DIN 31000:2011 „Obecné zásady pro bezpečnou konstrukci výrobků“ Dokumenty požadované podle článku 13 směrnice 2014/34/EU se ukládají na notifikovaném místě číslo 0123 po dobu 10 let. 70806 Kornwestheim, 31.10.2019 Albrecht Kruse Jednatel SATA GmbH & Co. KG...
Page 85: Læs Dette Først
Brug altid kun originalt tilbehør og originale reserve- og sliddele fra SATA. Tilbehørsdele, der ikke er leveret af SATA, er ikke kontrolleret og ikke godkendt. SATA er ikke ansvarlig for skader, der opstår som følge af bru- gen af tilbehør, reserve- og sliddele, der ikke er godkendt.
Page 86: Garanti Og Ansvar
1.5. Garanti og ansvar SATAs almindelige forretningsbetingelser, eventuelle yderligere kontraktli- ge aftaler samt gældende lovgivning er gældende for dette produkt. SATA er ikke ansvarlig for ■ Manglende overholdelse af betjeningsvejledningen ■ Ukorrekt anvendelse af produktet ■ Brug af ikke-uddannet personale ■...
Page 87 ■ Sprøjtepistolen må kun anvendes inden for de parametre, der er angi- vet på typeskiltet. Tilsluttede komponenter ■ Brug udelukkende originalt tilbehør og originale reservedele fra SATA. ■ De tilsluttede slanger og ledninger skal kunne klare de termiske, kemi- ske og mekaniske krav, der må forventes under arbejdet.
Page 88: Korrekt Anvendelse
Betjeningsvejledning SATAjet 100 B F (RP / HVLP), B P ■ Må aldrig bruges med rengøringsmidler baseret på halogeniserede kulbrinter. Anvendelsessted ■ Sprøjtepistolen må ikke anvendes i områder med antændelseskilder som f.eks. åben ild, tændte cigaretter eller elektriske anordninger, der ikke er eksplosionsbeskyttede.
Page 89: Tekniske Data
[1-14] QCC-tilslutning til overkop [1-10] Greb [1-15] Laksi (ikke synlig) [1-11] aftrækker [1-16] Overkop [1-17] Låg til overkop 6.1. Luftmikrometer [3-17] SATA adam 2 (se [3-19] Separat manometer uden kapitel 14) reguleringsanordning (se [3-18] Separat manometer med kapitel 14) reguleringsanordning (se [3-20] Trykmåling på...
Page 90: Brug
Brug af snavset trykluft kan medføre fejlfunktioner. → Brug ren trykluft. F.eks. vha. SATA-filter 100 (# 148247) uden for la- keringskabinen eller SATA-filter 484 (# 92320) inde i lakeringskabinen. Vær opmærksom på / kontrollér følgende punkter før hver brug for at gøre arbejdet med sprøjtepistolen sikkert:...
Page 91: Første Ibrugtagning
■ Skru skruedækslet på flydebægeret. Tilpasning af pistolens indvendige tryk OBS! Ved indstillingsmulighed [3-2], [3-3] og [3-4] skal luft mikrometeret [1- 5] være helt åbent (lodret stilling). OBS! Pistolens indvendige tryk kan indstilles mest nøjagtigt med SATA adam 2 [3-1].
Page 92 Betjeningsvejledning SATAjet 100 B F (RP / HVLP), B P OBS! Hvis det nødvendige pistolindgangstryk ikke opnås, skal trykket øges på luftnettet. Et for højt indgangslufttryk medfører for høje aftrækningskræfter. ■ Træk aftrækkerbøjlen [1-11] helt af. ■ Indstil pistolindgangstrykket vha. en af følgende indstillingsmuligheder [3-1], [3-2], [3-3] til [3-4].
Page 93 Risiko for tilskadekomst pga. skarpe kanter Ved monteringsarbejde på dysesættet er der risiko for tilskadekomst pga. skarpe kanter. → Bær arbejdshandsker. → Brug altid SATA udtræksværktøj væk fra kroppen. Følgende kapitel beskriver vedligeholdelse og reparation af sprøjtepistolen. Vedligeholdelses- og reparationsarbejde må kun udføres uddannet fagpersonale.
Page 94 16) i tilfælde af beskadigelse. Demontering af luftfordelerring ■ Demontér dysesættet (se kapitel 9.1). ■ Træk luftfordelerringen ud med SATA udtræksværktøjet [8-1]. ■ Kontrollér pakningsfladen [8-2] for forureninger, rengør om nødvendigt. Montering af luftfordelerring ■ Isætning af luftfordelerring. Luftfordelerringens tap [8-3] skal være rettet korrekt ind.
Page 95 ■ Sæt luftstempelstangen [10-3] ind på den korrekte placering . ■ Smør luftstemplet med luftstempelfjederen [10-5] samt luftmikromete- ret [10-4] med SATA-sprøjtefedt (# 48173), og sæt delene i. ■ Tryk luftmikrometeret [10-4] ind i pistolkroppen. ■ Skru låseskruen [10-1] i pistolkroppen.
Page 96: Pleje Og Opbevaring
■ Sæt luftstempelstangen [10-3] ind på den korrekte placering . ■ Smør luftstemplet med luftstempelfjederen [10-5] samt luftmikromete- ret [10-4] med SATA-sprøjtefedt (# 48173), og sæt delene i. ■ Tryk luftmikrometeret [10-4] ind i pistolkroppen. ■ Skru låseskruen [10-1] i.
Page 97: Fejlmeddelelser
→ Læg ikke sprøjtepistolen i opløsnings- eller rengøringsmiddel. → Rengør ikke sprøjtepistolen med et ultralydsapparat. → Brug kun vaskemaskiner, der er anbefalet af SATA. Forsigtig! Materielle skader pga. forkert rengøringsværktøj Tilsmudsede huller må under ingen omstændigheder rengøres med fagligt ukorrekte genstande.
Page 98 Betjeningsvejledning SATAjet 100 B F (RP / HVLP), B P slag, skal sprøjtepistolen sendes til SATAs kundeserviceafdeling (du fin- der adressen i kapitel 16). Fejl Årsag Hjælp Urolig sprøjtestråle Farvedyse ikke Spænd farvedysen med (flagren / spytten) eller spændt. universalnøgle. luftbobler i flydebæ- Luftfordelerring beska- Udskift luftfordelerring...
Page 99 Betjeningsvejledning SATAjet 100 B F (RP / HVLP), B P Fejl Årsag Hjælp Rund- / bredstråle- Rund- / bredstråle- Skru rund- / bredstråle- regulering kan ikke regulering blev drejet reguleringen ud med drejes. for kraftigt mod uret i universalnøgle, og få begrænsningen;...
Page 100: Bortskaffelse
14. Tilbehør Art. nr. Betegnelse Antal 6981 Lynkoblingsnippel G1/4 IG 5 stk. 27771 Luftmikrometer 0 – 845 med manometer 1 stk. 64030 SATA rengøringssæt 1 sæt 53090 Luftslange 1 stk. 48173 Højtydende fedt 1 stk. 15. Reservedele Art. nr. Betegnelse...
Page 101: Eu-Overensstemmelseserklæring
143230 Luftfordelerring 3 stk. kun ved SATAjet 100 B P Medfølger i reparationssættet (# 130542)  Medfølger i luftstempelserviceenheden (# 92759)  Medfølger i pakningssættet (# 183780)  16. EU-overensstemmelseserklæring Producent: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim...
Page 102 • DIN 31000:2011 "Generelle principper vedrørende den korrekte sikker- hedsmæssige udformning af tekniske produkter" Den dokumentation, der kræves i henhold til direktiv 2014/34/EU artikel 13, er arkiveret på nævnte sted nummer 0123 i 10 år. 70806 Kornwestheim, 31.10.2019 Albrecht Kruse Adm. direktør SATA GmbH & Co. KG...
Page 103 1.4. Tarvikud, varu- ja kuluosad Alati tuleb kasutada SATA originaalseid tarvikuid, varu- ja kuluosi. Tarvi- kuid, mis ei ole SATA tarnitud, ei ole kontrollitud ega heaks kiidetud. SATA ei vastuta kahjustuste eest, mis on tekkinud heaks kiitmata tarvikute, varu- ja kuluosade kasutamise tõttu.
Page 104: Ohutusjuhised
Kasutusjuhend SATAjet 100 B F (RP/HVLP), B P 1.5. Garantii ja vastutus Kehtivad nii SATA üldised tüüptingimused ja vastavalt olukorrale täienda- vad lepingulised kokkulepped kui ka vastavalt kehtivad seadused. SATA ei vastuta ■ kasutusjuhendi eiramine ■ toote mittesihipärane kasutamine ■ kasutamine väljaõppeta personali poolt ■...
Page 105 Tööparameetrid ■ Värvipüstolit tohib käitada ainult tüübisildil näidatud parameetrite piires. Ühendatud komponendid ■ Kasutage üksnes SATA originaalseid tarvikuid ja varuosi. ■ Ühendatud voolikud ja juhtmed peavad kindlalt vastu pidama käitamisel tekkida võivale termilisele, keemilisele ning mehaanilisele koormusele. ■ Rõhu all olevad voolikud võivad lahtitulemisel piitsalaadse liigutusega põhjustada vigastusi.
Page 106: Sihipärane Kasutamine
Kasutusjuhend SATAjet 100 B F (RP/HVLP), B P ■ Mitte mingil juhul ei tohi kasutada halogeenitud süsivesinikel põhinevaid puhastusvahendeid. Kasutuskoht ■ Värvipüstolit ei tohi mitte mingil juhul kasutada süüteallikate lähedu- ses, nt lahtine tuli, põlevad sigaretid või plahvatuskaitse kasutusloata elektriseadmed. ■...
Page 107: Tehnilised Andmed
[1-15] Värvisõel (ei ole nähtav) [1-11] Päästik [1-16] Värvipaak [1-12] Düüsikomplekt koos [1-17] Värvipaagi kate õhudüüsi, värvidüüsi (ei ole 6.1. Õhukruvik [3-21] SATA adam 2 (vt [3-23] Eraldi manomeeter ilma peatükki 14) reguleerimisseadiseta (vt [3-22] Eraldi manomeeter peatükki 14) reguleerimisseadisega (vt [3-24] Rõhu mõõtmine...
Page 108: Käsitsemine
Mustast suruõhust tingitud kahjustused Saastunud suruõhu kasutamine võib põhjustada väärtalitlust. → Kasutage puhast suruõhku. Näiteks läbi SATA filtri 100 (# 148247) väljaspool värvimiskabiini või SATA filtri 484 (# 92320) värvimiskabiinis. Arvestage/kontrollige alati enne kasutamist järgmisi punkte, et oleks taga- tud värvipüstoli kindel töö.
Page 109: Esmakordne Kasutuselevõtt
■ Täitke ülemine värvinõu (maksimaalselt 20 mm ülaservast allapoole). ■ Kruvige keeratav kaas ülemisele värvinõule. Püstoli siserõhu kohandamine Juhis! Reguleerimisvõimaluste [3-2], [3-3] ja [3-4] korral peab olema õhu- mikromeeter [1-5] täielikult avatud (vertikaalne asend). Juhis! Kõige täpsemalt saab püstoli siserõhku reguleerida SATA adam 2-ga [3-1].
Page 110 Kasutusjuhend SATAjet 100 B F (RP/HVLP), B P Juhis! Kui vajalikku püstoli sissevoolurõhku ei saavutata, tuleb tõsta rõhku suruõhuvõrgus. Liiga kõrge sissevoolurõhk põhjustab suuri väljatõmbejõude. ■ Eemaldage päästik [1-11] täielikult. ■ Valige püstoli sissevoolurõhu reguleerimiseks üks järgmistest reguleeri- misvõimalustest [3-1], [3-2], [3-3] kuni [3-4]. Arvestage maksimaalset püstoli sissevoolurõhku (vt peatükki 7).
Page 111 Vigastusoht teravate servade tõttu Paigaldustööde korral düüsikomplekti juures valitseb teravate servade tõttu vigastusoht. → Kandke töökindaid. → Kasutage SATA väljatõmbeseadet alati kehast eemale suunatuna. Järgmises peatükis kirjeldatakse värvipüstoli tehnohooldust ja korrashoidu. Hooldus- ja korrashoiutöid tohib teha ainult väljaõppinud eripersonal. ■ Enne kõiki hooldus- ja korrashoiutöid tuleb suruõhutoide suruõhuliitmi- kul [1-8] katkestada.
Page 112 Pärast paigaldamist reguleerige materjalikogust peatüki 8.2 järgi. 9.2. Õhujaoturi vahetamine Juhis! Pärast õhujaoturi eemaldamist kontrollige värvipüstoli tihenduspinda. Kahjustuste korral pöörduge SATA kliendiabi- ja teeninduskeskusesse (vt aadressi peatükist 16). Õhujaoturi demonteerimine ■ Eemaldage düüsikomplekt (vt peatükki 9.1). ■ Tõmmake õhujaotur SATA väljatõmbeseadmega [8-1] välja.
Page 113 Õhukolvi, õhukolvi vedru ja õhumikromeetri paigaldamine ■ Asetage õhukolvi varras [10-3] õiges asendis sisse. ■ Määrige õhukolvi vedruga õhukolbi [10-5] ja õhumikromeetrit [10-4] SATA püstolimäärdega (# 48173) ning asetage sisse. ■ Suruge õhumikromeeter [10-4] püstoli korpusesse. ■ Keerake lukustuskruvi [10-1] püstoli korpusesse.
Page 114: Korrashoid Ja Hoiustamine
õhku välja tungib või kui pihustusjuga ei ole enam võimalik reguleerida. Spindli demonteerimine ■ Keerake peitpeakruvi [11-2] välja. ■ Eemaldage rihvelpea [11-3]. ■ Kruvige spindel [11-4] SATA universaalvõtmega püstoli korpusest välja. Spindli paigaldamine ■ Kruvige spindel [11-4] SATA universaalvõtmega püstoli korpusesse. ■ Asetage rihvelpea [11-3] kohale.
Page 115 Ärge mitte mingil juhul puhastage määrdunud avasid selleks mitte ette- nähtud esemetega. Juba väga väikesed kahjustused mõjutavad pritsi- mistulemust. → Kasutage SATA düüsipuhastusnõelu (# 62174) või (# 9894). Juhis! Vahel harva võib olla vaja mõned värvipüstoli osad eemaldada, et neid põhjalikult puhastada.
Page 116: Rikked
Kasutusjuhend SATAjet 100 B F (RP/HVLP), B P 11. Rikked Järgnevalt kirjeldatud rikkeid tohivad kõrvaldada ainult koolitatud erialas- petsialistid. Kui alljärgnevalt kirjeldatud meetmete abil ei ole võimalik riket kõrvaldada, saatke värvipüstol SATA kliendiabi- ja teeninduskeskusesse (aadressi vt peatükist 16). Rike Põhjus Abinõu Ebaühtlane pihustus-...
Page 117 Kasutusjuhend SATAjet 100 B F (RP/HVLP), B P Rike Põhjus Abinõu Pihustusmuster liiga Õhudüüsi avad on Puhastage õhudüüs. väike, viltu, ühel pool värviga kaetud. Järgige puhastusjuhen- või triibuline. dit (vt peatükki 10). Värvidüüsi ots (vär- Kontrollige, ega vär- vidüüsi tihvt) on kah- vidüüsi ots pole kahjus- justatud.
Page 118 Kasutusjuhend SATAjet 100 B F (RP/HVLP), B P Rike Põhjus Abinõu Materjal kihiseb ülemi- Pihustusõhk satub Keerake osad kinni, ses värvinõus. värvikanali kaudu puhastage või vahetage ülemisse värvinõusse. välja. Värvidüüs ei ole pii- savalt kinni keeratud. Õhudüüs ei ole täie- likult lahti keeratud, õhuringlus ummistu- nud, pesa defektne...
Page 119: Jäätmekäitlus
12. Jäätmekäitlus Täielikult tühjendatud värvipüstoli utiliseerimine kasuliku materjalina. Keskkonnakahju vältimiseks utiliseerige pihustusaine jäägid ja määrded nõuetekohaselt värvipüstolist eraldi. Järgige kohalikke eeskirju! 13. Kliendiabi- ja teeninduskeskus Tarvikuid, varuosasid ja tehnilist abi saate oma SATA müügiesindaja kau- 14. Tarvikud Art-nr Nimetus Kogus 6981 Kiirühendusnippel G1/4 IG...
Page 120: El-I Vastavusdeklaratsioon
 Sisaldub tihendikomplektis (# 183780)  16. EL-i vastavusdeklaratsioon Valmistaja: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Sellega kinnitame, et alljärgnev nimetatud toode vastab oma põhimõtte, ehi- tuse ja tüübi poolest meie poolt käikulastud versioonis ELi direktiivi 2014/34/ EL peamistele ohutusnõuetele ja seda võib vastavalt ELi direktiivile 2014/34/...
Page 121 • DIN EN 1953:2013 „Kattematerjalide pritse- ja pihustusseadmed – ohu- tusnõuded” Kohaldatud riiklikud normid: • DIN 31000:2011 „Tehniliste toodete ohutu kujundamise üldpõhimõtted” Direktiivi 2014/34/EL artikliga 13 nõutud dokumentatsioon on 10 aastat hoiul teavitatud asutuses numbriga 0123. 70806 Kornwestheim, 31.10.2019 Albrecht Kruse Tegevdirektor SATA GmbH & Co. KG...
Page 123: General Information
Operating Instructions SATAjet 100 B F (RP / HVLP), B P Content [Original Version: German] General information .....123 10. Care and storage ....135 Safety Instructions ....124 11. Malfunctions ......136 Intended Use .......126 12. Disposal .......139 Description ......126 13. After Sale Service ....139 Scope of Delivery ....126 14.
Page 124: Warranty And Liability
Always only use original SATA accessories, spare parts and wear parts. Accessories not supplied by SATA have not been tested and approved. SATA assumes no liability for damage caused by the use of non-approved spare parts, accessories and wear parts.
Page 125 Operating Instructions SATAjet 100 B F (RP / HVLP), B P 2.2. Personal Protection Equipment Always use approved breathing, hearing and eye protection, suitable pro- tective gloves, workwear and safety boots when using the spray gun and during cleaning and maintenance work. 2.3.
Page 126: Intended Use
■ Only operate the spray gun within the parameters stated on the name- plate. Connected components ■ Only use original SATA accessories and spare parts. ■ The connected hoses and lines must reliably withstand the thermal, chemical and mechanical loads expected during operation.
Page 127: Technical Design
G ¼ „ (male thread) [1-17] Gravity flow cup lid [1-9] ColorCode-System (CCS) 6.1. Air micrometer (aif flow control knob) [3-25] SATA adam 2 (see [3-27] Separate pressure gauge chapter 14) without control device (see [3-26] Separate pressure gauge chapter 14)
Page 128 Operating Instructions SATAjet 100 B F (RP / HVLP), B P Description HVLP Polyester Recommended gun − > 2.0 bar (air − input pressure Com- cap pressure > pliant 0.7 bar) Recommended gun − < 2.5 bar (air − input pressure Com- cap pressure <...
Page 129: Operation
Using soiled compressed air can cause malfunctions → Use clean compressed air. For example with SATA filter 100 (# 148247) outside the spray booth or SATA filter 484 (# 92320) inside the spray booth. Before using the spray gun, heed / check the following points to warrant safe working: ■...
Page 130 The air micrometer [1-5] must be fully opened (vertical position) in the settings [3-2], [3-3] and [3-4]. Note! The most precise way to adjust the gun inner pressure is with SATA adam 2 [3-1]. Note! If the gun input pressure does not reach the necessary level, increase the pressure in the compressed air circuit.
Page 131 Operating Instructions SATAjet 100 B F (RP / HVLP), B P Adjust the material flow Note! Wear at the fluid tip and paint needle is lowest when the material flow control is wide open. Select fluid tip size according to the material and working speed.
Page 132: Maintenance And Repairs
There is a risk of injury from sharp edges when fitting the nozzle set. → Wear protective gloves. → Always use the SATA extraction tool pointing away from your body. The following chapter describes the procedures involved for maintaining and repairing the spray gun.
Page 133 (address see chapter 16). Dismantle the air distribution ring ■ Dismantle nozzle set (see chapter 9.1). ■ Remove the air distribution ring using the SATA extraction tool [8-1]. ■ Check sealing surface [8-2] for soiling, clean if necessary. Mount the air distribution ring ■...
Page 134 ■ Insert the air piston rod [10-3] in the correct position. ■ Insert air piston with air piston spring [10-5] and air micrometer [10-4] and grease with SATA high performance grease (# 48173). ■ Press the air micrometer [10-4] into the gun body.
Page 135: Care And Storage
Dismantle spindle ■ Unscrew the countersunk screw [11-2]. ■ Remove the control knob [11-3]. ■ Screw spindle [11-4] out of the gun body using the SATA universal spanner. Mount the spindle ■ Screw the spindle [11-4] into the gun body using the SATA universal spanner.
Page 136: Malfunctions
Never use unsuitable objects to clean clogged holes. Even the tiniest damage can influence the spray pattern. → Use SATA nozzle cleaning needles (# 62174) or (# 9894). Note! In rare cases, it may be necessary to dismantle some parts of the spray gun to clean them thoroughly.
Page 137: Corrective Action
Operating Instructions SATAjet 100 B F (RP / HVLP), B P (address see chapter 16). Malfunction Cause Corrective Action Jerky spray fan pat- Fluid tip not tightened. Tighten fluid tip with tern (wobbling / splut- universal spanner. tering) or air bubbles Air distribution ring Replace air distribution in the gravity flow cup.
Page 138 Operating Instructions SATAjet 100 B F (RP / HVLP), B P Malfunction Cause Corrective Action Round / flat fan control Round / flat fan control Unscrew round / flat cannot be regulated. has been turned coun- fan control using the terclockwise over the universal spanner and limit;...
Page 139: Disposal
To avoid damage to the environment, dispose of the spray material and release agent separately from the spray gun in an appropriate manner. Comply with local regulations! 13. After Sale Service Please refer to your local SATA dealer for accessories, spare parts and technical support. 14. Accessories Art. No.
Page 140: Eu Declaration Of Conformity
Seal for spindle round / flat fan control 3 units 133942 Seal retainer (air side) 1 ea. 133959 Paint needle and air piston spring 3 units 133967 Locking screw for SATA air micrometer 3 units 133983 Air connection 1 ea. 133991 Air piston head 3 units 139188 Material flow control with counter nut 1 ea.
Page 141 • DIN 31000:2011 "General guidelines for the safety-compliant design of technical products" The documentation required in accordance with Directive 2014/34/EC Article 13 has been deposited for 10 years with the named body 0123. 70806 Kornwestheim, 31/10/2019 Albrecht Kruse President SATA GmbH & Co. KG...
Page 143: Información General
1.1. Introducción Las presentes instrucciones de servicio contienen información im- portante sobre el funcionamiento de las SATAjet 100 B F RP / SATA- jet 100 B F HVLP / SATAjet 100 B P, denominadas en lo sucesivo pistola de pintura. Asimismo, en ellas se describen la puesta en marcha, el man- tenimiento y la conservación, el cuidado y el almacenamiento, así...
Page 144: Garantía Y Responsabilidad
1.5. Garantía y responsabilidad Aquí se aplican las condiciones generales de venta de SATA y en su caso acuerdos contractuales así como respectivamente la ley en vigor. SATA no asume responsabilidades por ■...
Page 145 Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P 2.3. Utilización en zonas bajo peligro de explosión ¡Peligro! Peligro de muerte por explosión de la pistola de pintura El uso de la pistola de pintura en áreas con riesgo de explosión de la zona Ex 0 puede conllevar una explosión.
Page 146: Utilización Adecuada
Componentes conectados ■ Utilizar únicamente accesorios y piezas de recambio originales de SATA. ■ Las mangueras y los conductos conectados deben resistir de forma segura las cargas térmicas, químicas y mecánicas esperadas durante el funcionamiento.
Page 147: Volumen De Suministro
[1-17] Tapa del depósito de ColorCode-System (CCS) gravedad [1-9] 6.1. Micrómetro de aire [3-29] SATA adam 2 (véase el [3-31] Manómetro separado capítulo 14) sin equipo de regulación [3-30] Manómetro separado (véase el capítulo 14) con equipo de regulación [3-32] Medición de presión en red...
Page 148: Datos Técnicos
Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P 7. Datos técnicos Denominación HVLP Polyester Presión de entrada 1,5 bar - 2,0 2,0 bar 1,5 bar - 2,0 recomendada de la pistola Presión de entrada 0,5 bar - 1,5 −...
Page 149: Funcionamiento
→ Usar aire comprimido limpio. Por ejemplo con el SATA filter 100 (# 148247) fuera de la cabina de pintura o el SATA filter 484 (# 92320) dentro de ella. Antes de cada uso, prestar atención / comprobar los puntos siguientes para garantizar un trabajo seguro con la pistola de pintura: ■...
Page 150: Servicio Regular
5] debe estar completamente abierto (posición vertical). ¡Aviso! La presión interior de la pistola se puede ajustar del modo más preciso posible con el SATA adam 2 [3-1]. ¡Aviso! De no alcanzarse la presión de entrada necesaria para la pistola, en la red de aire comprimido deberá...
Page 151 Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P Ajustar la cantidad de material ¡Aviso! Con la regulación de cantidad de material completamente abierta, el desgaste en la boquilla de pintura y la aguja de pintura es el mínimo posible.
Page 152: Mantenimiento Y Conservación
Durante los trabajos de montaje en el juego de boquillas existe peligro de lesiones por bordes afilados. → Usar guantes de trabajo. → Utilizar la herramienta de extracción SATA siempre en dirección con- traria al cuerpo. En el siguiente capítulo se describen el mantenimiento y la conservación de la pistola de pintura.
Page 153 Tras desmontar los anillos de distribución de aire, comprobar la super- ficie de las juntas en la pistola de pintura. En caso de daños, diríjase al departamento de servicio al cliente de SATA (véase dirección en el capítulo 16). Desmontar el anillo de distribución de aire ■...
Page 154 Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P Tras el montaje, ajustar la cantidad de material conforme al capítulo 8.2. 9.3. Sustituir la junta de la aguja de pintura La sustitución será necesaria cuando salga material de la empaquetadura autoajustable de la aguja de pintura.
Page 155 ■ Colocar el émbolo del pistón de aire [10-3] en posición correcta. ■ Engrasar el pistón de aire y el resorte del pistón de aire [10-5], así como el micrómetro de aire [10-4], con grasa para pistolas SATA (# 48173) y colocarlos.
Page 156: Cuidado Y Almacenamiento
■ Desenroscar el huso [11-4] con la llave universal SATA del cuerpo de la pistola. Montar el huso ■ Enroscar el huso [11-4] con la llave universal SATA en el cuerpo de la pistola. ■ Colocar el botón regulable [11-3].
Page 157: Fallos
Daños materiales por herramienta incorrecta de limpieza No limpiar bajo ningún concepto los orificios sucios con objetos inade- cuados. Incluso el más mínimo daño repercutirá en el patrón de abani- → Usar agujas para la limpieza de boquillas de SATA (# 62174) o (# 9894). ¡Aviso! En raros casos, puede ser preciso desmontar algunas piezas de la pis- tola de pintura para limpiarla a fondo.
Page 158 Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P Avería Causa Solución Abanico irregular (en- La boquilla de pintura Apretar la boquilla de trecorte / emisión inter- no está apretada. pintura con la llave mitente) o burbujas de universal.
Page 159 Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P Avería Causa Solución Regulación del abani- El anillo de distribu- Sustituir el anillo de dis- co redondo / lineal sin ción de aire no está tribución de aire (véase fun cionar –...
Page 160: Eliminación
Para evitar daños medioambientales, eliminar los restos de medio fluido y agente separador aparte de la pistola de pintura y de forma debida. ¡Observar las disposiciones locales! 13. Servicio al cliente Accesorios, recambios y apoyo técnico los encuentra en su distribuidor SATA.
Page 161: Accesorios
Soporte de juntas (del lado del aire) 1 ud./s. 133959 Resorte de aguja de pintura y de pistón de aire 3 ud./s. 133967 Tornillo de bloqueo para micrómetro de aire SATA 3 ud./s. 133983 Conexión de aire 1 ud./s. 133991 Cabeza de pistón de aire...
Page 162: Declaración De Conformidad
Incluido en el juego de juntas (# 183780)  16. Declaración de Conformidad UE Fabricante: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Declaramos por la presente que el producto mencionado a continuación cumple en su concepción, construcción y tipo de ejecución, en la versión...
Page 163 • DIN 31000:2011 "Axiomas generales para el diseño seguro de productos técnicos" La documentación requerida según el artículo 13 de la Directiva 2014/34/UE se encuentra en el denominado puesto número 0123 por 10 años. 70806 Kornwestheim, 31.10.2019 Albrecht Kruse Gerente SATA GmbH & Co. KG...
Page 165 1.4. Lisävaruste-, vara- ja kulumisosat Ainoastaan SATA:n alkuperäisiä lisävaruste-, vara- ja kulumisosia saa käyttää. Muiden kuin SATA:n toimittamia lisävarusteosia ei ole testattu eikä hyväksytty. SATA ei vastaa vaurioista, jotka johtuvat hyväksymättö- mien lisävaruste-, vara- ja kulumisosien käytöstä.
Page 166: Takuu Ja Vastuu
Käyttöohje SATAjet 100 B F (RP / HVLP), B P 1.5. Takuu ja vastuu Maaliruiskun kohdalla ovat voimassa SATA:n yleiset myyntiehdot ja tilan- teen mukaan muut tehdyt sopimukset sekä voimassa olevat lait. SATA ei vastaa ■ Käyttöohjetta ei ole noudatettu ■...
Page 167 Käyttöohje SATAjet 100 B F (RP / HVLP), B P räjähdysvaarallisissa tiloissa. Huomioi tuotteeseen merkitty luokitus. 2.4. Turvallisuusohjeet Tekninen kunto ■ Maaliruiskua ei saa koskaan ottaa käyttöön, jos siinä on vaurioita tai jos siitä puuttuu osia. ■ Jos maaliruiskuun tulee vaurio, se on poistettava heti käytöstä, erotetta- va paineilmansyötöstä...
Page 168: Määräystenmukainen Käyttö
Käyttöohje SATAjet 100 B F (RP / HVLP), B P ■ Maaliruiskun puhdistukseen ei saa koskaan käyttää happo- tai lipeäpi- toisia puhdistusaineita. ■ Älä koskaan käytä halogenoituihin hiilivetyihin perustuvia puhdistusai- neita. Käyttöpaikka ■ Maaliruiskuja ei saa koskaan käyttää syttymislähteiden, kuten avotu- len, palavien savukkeiden tai ei-räjähdyssuojattujen sähkölaitteiden läheisyydessä.
Page 169: Tekniset Tiedot
[1-15] Maalisiivilä (ei näkyvissä) [1-9] (CCS) [1-16] Maalisäiliö [1-10] Maaliruiskun kahva [1-17] Maalisäiliön kansi 6.1. Ilmamikrometri [3-33] SATA adam 2 (katso [3-35] Erillinen painemittari ilman luku 14) säätölaitetta (katso luku 14) [3-34] Erillinen painemittari ja [3-36] Paineenmittaus säätölaite (katso luku 14) paineilmaverkosta 7.
Page 170: Käyttö
Likainen paineilma aiheuttaa vahinkoja Likaisen paineilman käyttö voi aiheuttaa toimintahäiriöitä. → Käytä puhdasta paineilmaa. Esimerkiksi käyttämällä SATA-suodatin- ta 100 (# 148247) maalauskopin ulkopuolella tai SATA-suodatinta 484 (# 92320) maalauskopin sisäpuolella. Huomioi/tarkasta seuraavat kohdat / ennen jokaista käyttökertaa maaliruis- kun turvallisen käytön takaamiseksi: ■...
Page 171 ■ Ruuvaa ruuvattava kansi kiinni maalikuppiin. Ruiskun sisäisen paineen sovitus Ohje! Säätövaihtoehtoja [3-2], [3-3] ja [3-4] varten ilma mikrometrin [1-5] täy- tyy olla täysin auki (pystysuora asento). Ohje! Ruiskun sisäpaineen voi säätää kaikkein tarkimmin SATA adam 2 -lisä- varusteella [3-1].
Page 172 Käyttöohje SATAjet 100 B F (RP / HVLP), B P Ohje! Ellei tarvittavaa ruiskun tulopainetta saavuteta, paineilmaverkon painetta täytyy nostaa. Liian korkea tulopaine aiheuttaa liian korkeita ulosvetovoimia. ■ Vedä liipaisin [1-11] täysin pohjaan. ■ Säädä ruiskun tulopaine seuraavien säätövaihtoehtojen [3-1], [3-2], [3-3] avulla [3-4] saakka.
Page 173: Huolto Ja Kunnossapito
Terävät reunat aiheuttavat loukkaantumisvaaran Terävät reunat aiheuttavat loukkaantumisvaaran suutinsarjan asennus- töiden aikana. → Käytä työkäsineitä. → Käytä SATA-ulosvedintä aina kehosta poispäin käännettynä. Seuraavassa luvussa on kuvailtuna maaliruiskun huolto ja kunnossapito. Vain koulutettu ammattihenkilökunta saa suorittaa huolto- ja kunnossapitotöitä. ■ Paineilmansyöttö paineilmaliitäntään [1-8] on keskeytettävä ennen kaikkia huolto- ja kunnossapitotöitä.
Page 174 Säädä ainemäärä asennuksen jälkeen luvun 8.2 mukaisesti. 9.2. Ilmanjakorenkaan vaihtaminen Ohje! Irrota ilmanjakorengas ja tarkasta sen jälkeen maaliruiskusta tiiviste- pinta. Jos siinä on vaurioita, ota yhteyttä SATA-asiakaspalveluosas- toon (katso osoite luvusta 16). Ilmanjakorenkaan purkaminen ■ Pura suutinsarja (katso luku 9.1).
Page 175 Ilmamännän, -männänjousen ja -mikrometrin asentaminen ■ Asenna ilmamännän varsi [10-3] paikoilleen oikeaan asentoon. ■ Voitele ilmamäntä ja ilmamännänjousi [10-5] sekä ilmamikrometri [10- 4] SATA-ruiskurasvalla (# 48173) ja sijoita ne paikalleen. ■ Paina ilmamikrometri [10-4] kiinni ruiskun runkoon. ■ Ruuvaa lukkoruuvi [10-1] kiinni ruiskun runkoon.
Page 176: Hoito Ja Säilyttäminen
■ Ruuvaa itsesäätävä tiiviste [10-2] paikalleen. ■ Asenna ilmamännän varsi [10-3] paikoilleen oikeaan asentoon. ■ Voitele ilmamäntä ja ilmamännänjousi [10-5] sekä ilmamikrometri [10- 4] SATA-ruiskurasvalla (# 48173) ja sijoita ne paikalleen. ■ Paina ilmamikrometri [10-4] kiinni ruiskun runkoon. ■ Ruuvaa lukkoruuvi [10-1] paikalleen.
Page 177: Häiriöt
Vääränlainen puhdistusväline aiheuttaa esinevahinkoja Likaisia reikiä ei saa missään tapauksessa puhdistaa vääränlaisilla esi- neillä. Jo vähäisimmätkin vauriot vaikuttavat ruiskutusjälkeen. → Käytä SATA-suuttimenpuhdistusneuloja (# 62174) tai (# 9894). Ohje! Maaliruiskun joidenkin osien irrottaminen voi olla harvinaisissa tapauk- sissa välttämätöntä, jotta ne voi puhdistaa. Jos irrottaminen on välttä- mätöntä, se tulee rajoittaa vain rakenneosiin, jotka joutuvat toimintansa...
Page 178 Käyttöohje SATAjet 100 B F (RP / HVLP), B P Häiriö Toiminta Epätasainen ruis- Maalisuutinta ei ole Kiristä maalisuutin ylei- kutussäde (läpättä- kiristetty. savaimella. vä / sylkevä) tai ilma- Ilmanjakorengas vau- Vaihda ilmanjakorengas kuplia maalikupissa. rioitunut tai likainen. (katso luku 9.2). Ilmakuplia maaliku- Ilmasuutin löyhällä.
Page 179 Käyttöohje SATAjet 100 B F (RP / HVLP), B P Häiriö Toiminta Pyörö- / viuhkasäde- Pyörö- / viuhkasäde- Ruuvaa pyö- säätö ei käännettä- säätöä on käännetty rö- / viuhkasäde säätö irti vissä. liian voimakkaasti yleisavaimella ja korjaa vastapäivään vastee- se tai vaihda kokonaan seen saakka;...
Page 180: Hävittäminen
9.1). 12. Hävittäminen Hävitä täysin tyhjennetty maaliruisku hyötyjätteenä. Hävitä ruiskutettavan aineen ja irrotusaineen jäämät asianmukaisella tavalla maaliruiskusta eril- lään ympäristövahinkojen välttämiseksi. Noudata paikallisia määräyksiä! 13. Asiakaspalvelu Lisätarvikkeet, varaosat ja tekninen tuki ovat saatavissa SATA-jälleen- myyjältäsi. 14. Tarvikkeet Tuotenro Nimitys Luku- määrä...
Page 181: Eu-Vaatimustenmukaisuusvakuutus
133926 Pyörö- / viuhkasädesäädön karan tiiviste 3 kpl 133934 Tiivistepidike (ilmapuoli) 1 kpl 133942 Värineula- ja ilmamännänjousi 3 kpl 133959 SATA-ilmamikrometrin lukkoruuvi 3 kpl 133967 Rullasarja 1 kpl 133983 ilmamännän pää 3 kpl 133991 Ainemäärän säädin ja vastamutteri 1 kpl...
Page 182 Käyttöohje SATAjet 100 B F (RP / HVLP), B P SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Vakuutamme täten, että alla mainittu tuote markkinoille tuotuna versionaan noudattaa suunnittelunsa, rakenteensa ja toteutuksensa osalta niitä pe- rusturvallisuusvaatimuksia, jotka on esitetty EU-direktiivissä 2014/34/EU vakuutuksen antohetkellä...
Page 183: Informations Générales
1.1. Introduction Le présent mode d'emploi comporte des informations importantes pour l'utilisation du pistolet SATAjet 100 B F RP / SATAjet 100 B F HVLP / SATA- jet 100 B P, ci-après nommé le pistolet de peinture. Il décrit également la mise en service, la maintenance, l'entretien et le stockage, de même que...
Page 184: Garantie Et Responsabilité
N'utiliser théoriquement que des accessoires originaux, des pièces de rechange et d’usure originales de SATA. Les accessoires qui n'ont pas été fournis par SATA ne sont pas contrôlés ni homologués. SATA décline toute responsabilité pour tous les dommages qui résultent de pièces de rechange, d'usure et d'accessoires non homologués.
Page 185: Utilisation Dans Des Zones À Danger D'explosion
Mode d'emploi SATAjet 100 B F (RP / HVLP), B P 2.3. Utilisation dans des zones à danger d'explosion Danger ! Danger mortel dû à l’explosion du pistolet de peinture L’utilisation du pistolet de peinture dans des atmosphères explosibles des zones Ex 0 risque de provoquer une explosion. →...
Page 186: Utilisation Correcte
Composants raccordés ■ Utiliser exclusivement des accessoires originaux et des pièces de rechange originales SATA. ■ Les tuyaux et conduites raccordés doivent impérativement résister aux sollicitations thermiques, chimiques et mécaniques se produisant pendant l'utilisation.
Page 187: Description
Raccord d'air comprimé [1-15] Tamis de peinture (non [1-8] G ¼ „ (filet mâle) visible) [1-9] Système Code Couleur [1-16] Godet gravité (CCS) [1-17] Couvercle du godet gravité [1-10] Crosse du pistolet 6.1. Micromètre d'air [3-37] SATA adam 2 (voir chapitre 14)
Page 188: Données Techniques
Mode d'emploi SATAjet 100 B F (RP / HVLP), B P [3-38] Manomètre séparé avec [3-39] Manomètre séparé sans dispositif de réglage (voir dispositif de réglage (voir chapitre 14) chapitre 14) [3-40] Mesure de la pression sur le réseau d'air comprimé 7.
Page 189: Dénomination
→ Utiliser de l'air comprimé propre. Par exemple avec un Filtre SATA 100 (# 148247) en dehors de la cabine de peinture ou un Filtre SATA 484 (# 92320) à l’intérieur de la cabine de peinture. Avant chaque utilisation, contrôler / respecter les points suivants pour garantir un travail sûr avec le pistolet de peinture :...
Page 190: Mode Régulé
Lors des possibilités de réglage [3-2], [3-3] et [3-4], le micromètre d’air [1-5] doit être complètement ouvert (position verticale). Renseignement ! Le réglage le plus précis de la pression interne du pistolet la peut être obtenu avec le SATA adam 2 [3-1].
Page 191: Ajuster Le Jet
Mode d'emploi SATAjet 100 B F (RP / HVLP), B P Renseignement ! Si la pression d'entrée nécessaire du pistolet n'est pas atteinte, la pres- sion doit être augmentée sur le réseau d'air comprimé. Une pression d’entrée trop élevée mène à des forces de détente trop élevées.
Page 192: Terminer Le Processus De Peinture
Les arêtes vives génèrent un risque de blessures durant les travaux de montage sur le jeu de buses. → Porter des gants de travail. → Éloigner toujours l’outil d'extraction SATA du corps. Le chapitre suivant décrit l'entretien et la maintenance du pistolet de peinture. Seuls les spécialistes dûment formés sont autorisés à...
Page 193: Remplacer Le Kit Projecteur
Renseignement ! Après le démontage de l’anneau de distribution d'air, vérifier la portée d’étanchéité dans le pistolet de peinture. En cas d’endommagement, adressez-vous au service après-vente de SATA (voir l’adresse figurant au chapitre 16). Démonter l'anneau de distribution d'air ■ Démontage du jeu de buses (voir chapitre 9.1).
Page 194: Remplacement Du Joint D'aiguille De Peinture
Mode d'emploi SATAjet 100 B F (RP / HVLP), B P ■ Extraire l'anneau de distribution d'air avec l'outil d'extraction SATA [8- ■ Vérifier l'absence de salissures de la portée d’étanchéité [8-2] , net- toyer si nécessaire. Montage de l'anneau de distribution d'air ■...
Page 195: Insertion Du Joint Autorégulant (Côté Air)
■ Insérer la tige du piston d'air [10-3] en position correcte. ■ Graisser le piston d'air avec le ressort du piston d'air [10-5] ainsi que le micromètre d'air [10-4] avec de la graisse pour pistolet SATA (# 48173) et insérer.
Page 196: Insertion De La Broche De Régulation Jet Rond / Jet Plat
■ Dévisser la broche [11-4] avec la clé universelle SATA du corps du pistolet. Montage de la broche ■ Visser la broche [11-4] avec la clé universelle SATA dans le corps du pistolet. ■ Installer la vis moletée [11-3]. ■ Mouiller la vis à tête conique [11-2] avec de la Loctite 242 [11-1] et visser la vis à...
Page 197 Ne jamais nettoyer les vides de forure souillés avec des objets inappro- priés. Même d’infimes endommagements risquent d'avoir une influence sur le motif de pulvérisation. → Utiliser des aiguilles de nettoyage de buse SATA (# 62174) ou (# 9894). Renseignement ! Il se pourrait, dans des cas rares, qu'il soit nécessaire de démonter cer-...
Page 198: Dysfonctionnements
Seules personnes spécialisées dûment formées sont autorisées aux dys- fonctionnements décrits ci-après. S'il est impossible d'éliminer le dysfonctionnement à l'aide des remèdes décrits ci-après, veuillez envoyer le pistolet de peinture au service après- vente de SATA (voir l’adresse figurant au chapitre 16). Défaut Cause Remède Jet de pulvérisation...
Page 199 Mode d'emploi SATAjet 100 B F (RP / HVLP), B P Défaut Cause Remède Profil d'injection trop Vides de forure de la Nettoyer la buse d'air. petit, incliné, unilatéral buse d'air colmaté de Observer les instruc- ou divisé. peinture. tions de nettoyage (voir chapitre 10).
Page 200 Mode d'emploi SATAjet 100 B F (RP / HVLP), B P Défaut Cause Remède Matériau bouillonne L’air de pulvérisation Serrer les pièces à dans le godet gravité. pénètre dans le godet bloc, les nettoyer ou les gravité via le canal remplacer.
Page 201: Elimination
à pulvériser et les anti-agglomérants séparément du pis- tolet de peinture. Observer les prescriptions applicables sur le plan local ! 13. Service après-vente Vous trouverez des accessoires, des pièces de rechange et du soutien technique auprès de votre distributeur SATA. 14. Accessoires Réf. Dénomination Quan- tité...
Page 202: Déclaration De Conformité
133942 Support de joint (côté air) 1 pc 133959 Aiguille de peinture et ressort de piston d'air 3 pcs 133967 Vis de blocage pour micromètre d'air SATA 3 pcs 133983 Raccord d'air 1 pc 133991 Tête du piston d'air 3 pcs 139188 Réglage du flux de produit avec contre-écrou...
Page 203 Mode d'emploi SATAjet 100 B F (RP / HVLP), B P Domertalstrasse 20 D-70806 Kornwestheim Par la présente, nous déclarons que la conception et le type de construction du produit décrit ci-après, ainsi que la version que nous avons commercia- lisée, répond aux exigences fondamentales de sécurité...
Page 204 Mode d'emploi SATAjet 100 B F (RP / HVLP), B P 70806 Kornwestheim, le 31/10/2019 Albrecht Kruse Gérant SATA GmbH & Co. KG...
Page 205 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Περιεχόμενα [πρωτότυπο κείμενο: Γερμανικά] 1. Γενικές πληροφορίες ...205 καλή κατάσταση ....214 2. Οδηγίες ασφαλείας ....206 10. Φροντίδα και αποθήκευση ...219 3. Προβλεπόμενη χρήση ..208 11. Βλάβες .........220 4. Περιγραφή ......209 12. Απόρριψη ......224 5. Περιεχόμενο συσκευασίας ...209 13. Εξυπηρέτηση πελατών...
Page 206: Οδηγίες Ασφαλείας
τα φθοράς Κατά κανόνα πρέπει να χρησιμοποιούνται μόνο γνήσιος παρελκόμενος εξοπλισμός, ανταλλακτικά και εξαρτήματα φθοράς της SATA. Τα αξεσου- άρ, τα οποία δεν παρέχονται από τη SATA, δεν είναι ελεγμένα και εγκε- κριμένα. Για ζημιές που οφείλονται στη χρήση μη εγκεκριμένου παρελκό- μενου εξοπλισμού, ανταλλακτικών και εξαρτημάτων φθοράς, η SATA δεν αναλαμβάνει καμία ευθύνη. 1.5. Εγγύηση και ευθύνη Ισχύουν οι Γενικοί Όροι Συναλλαγών της SATA και ενδεχόμενες περαιτέ- ρω συμβάσεις καθώς και η ισχύουσα νομοθεσία. Η SATA δεν φέρει ευθύνη στις ακόλουθες περιπτώσεις ■ Μη τήρηση των οδηγιών λειτουργίας ■ Μη προβλεπόμενη χρήση του προϊόντος ■ Εκτέλεση των εργασιών από μη εκπαιδευμένο προσωπικό ■ Παράλειψη χρήσης ατομικού εξοπλισμού προστασίας ■ Μη χρήση γνήσιου παρελκόμενου εξοπλισμού, ανταλλακτικών και εξαρ- τημάτων φθοράς ■ Αυθαίρετων μετατροπών και τεχνικών τροποποιήσεων ■ Φυσική φθορά / παλαίωση ■ Χτυπήματα που υπερβαίνουν τον σκοπό της χρήσης...
Page 207 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P 2.2. Προσωπικός εξοπλισμός προστασίας Κατά την χρήση του πιστολιού βαφής, καθώς και κατά τον καθαρισμό και τη συντήρηση, πρέπει να χρησιμοποιείται πάντα εγκεκριμένη προστασία της αναπνοής και των ματιών, καθώς και της ακοής, κατάλληλα γάντια προστασίας, ενδυμασία εργασίας και υποδήματα ασφαλείας. 2.3. Χρήση σε περιοχές με κίνδυνο εκρήξεων Κίνδυνος! Θανάσιμος κίνδυνος από πιστόλι βαφής που μπορεί να εκρα- γεί Κατά τη χρήση του πιστολιού βαφής σε περιοχές με κίνδυνο έκρηξης της ζώνης Ex 0 μπορεί να υπάρξει έκρηξη. → Μην φέρνετε το πιστόλι βαφής σε περιοχές με κίνδυνο έκρηξης της ζώνης Ex 0.
Page 208: Προβλεπόμενη Χρήση
Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P εται. Σε αυτές ανήκουν για παράδειγμα διάφορα είδη κόλλας, η κόλλα επαφής και διασποράς, το χλωριωμένο καουτσούκ, παρόμοια υλικά καθαρισμού και χρώματα με χονδροειδή ινώδη υλικά. ■ Μεταφέρετε στον χώρο εργασίας μόνο τις απαιτούμενες για το προκεί- μενο βήμα εργασίας ποσότητες διαλύτη, χρώματος ή βερνικιού ή άλλων επικίνδυνων μέσων ψεκασμού. Επιστρέφετε τα υλικά αυτά στα προβλε- πόμενα σημεία αποθήκευσης μετά την ολοκλήρωση της εργασίας. Παράμετρος λειτουργίας ■ Πρέπει να χειρίζεστε το πιστόλι βαφής εντός των παραμέτρων που αναγράφονται στην πινακίδα τύπου. Συνδεδεμένα εξαρτήματα ■ Χρησιμοποιείτε αποκλειστικά γνήσια παρελκόμενα και ανταλλακτικά SATA. ■ Οι συνδεδεμένοι εύκαμπτοι σωλήνες και αγωγοί πρέπει να αντέχουν με ασφάλεια τις αναμενόμενες θερμικές, χημικές και μηχανικές καταπονή- σεις κατά τη λειτουργία. ■ Οι εύκαμπτοι σωλήνες που είναι υπό πίεση μπορούν να προκαλέσουν τραυματισμούς από τις απότομες κινήσεις κατά το λύσιμό τους. Πριν από το λύσιμο να εξαερώνετε πάντα τελείως τους εύκαμπτους σωλήνες. Καθαρισμός ■ Μην χρησιμοποιείτε ποτέ όξινα και αλκαλικά καθαριστικά μέσα για τον καθαρισμό του πιστολιού βαφής. ■ Μην χρησιμοποιείτε ποτέ καθαριστικά μέσα που βασίζονται σε αλογο- νωμένους υδρογονάνθρακες. Χώρος λειτουργίας ■ Μην χρησιμοποιείτε το πιστόλι βαφής ποτέ σε περιοχές κοντά σε πηγές ανάφλεξης, όπως ανοιχτή φωτιά, τσιγάρα ή ηλεκτρικές εγκαταστάσεις χωρίς προστασία από εκρήξεις.
Page 209: Περιγραφή
Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P 4. Περιγραφή Ο πεπιεσμένος αέρας που απαιτείται για τη βαφή τροφοδοτείται στη σύν- δεση πιεσμένου αέρα. Με το πάτημα της σκανδάλης έως το πρώτο σημείο πίεσης ενεργοποιείται το σύστημα ελέγχου του αρχικού αέρα. Τραβώντας κι άλλο την σκανδάλη η βελόνα χρώματος έλκεται από το ακροφύσιο χρώ- ματος, το μέσο ψεκασμού ρέει χωρίς πίεση από το ακροφύσιο χρώματος και ψεκάζεται μέσω του πεπιεσμένου αέρα που ρέει από το ακροφύσιο αέρα. 5. Περιεχόμενο συσκευασίας ■ Πιστόλι βαφής με σετ ακροφυσίων B F RP / B F HVLP/ B P και δοχείο ροής ■ Σετ εργαλείων ■ Κλιπ CCS ■ Οδηγίες λειτουργίας Εναλλακτική έκδοση ■ Δοχείο ροής από αλουμίνιο ή πλαστικό με διαφορετικές χωρητικότητες Μετά την αφαίρεση της συσκευασίας, ελέγξτε τα εξής: ■ Πιστόλι βαφής με ζημιά ■ Πλήρης παραδοτέος εξοπλισμός 6.
Page 210: Bar
Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P 6.1. Μικρόμετρο αέρα [3-41] SATA adam 2 (βλέπε [3-43] Ξεχωριστό μανόμετρο κεφάλαιο 14) χωρίς ρυθμιστική διάταξη [3-42] Ξεχωριστό μανόμετρο με (βλέπε κεφάλαιο 14) ρυθμιστική διάταξη (βλέπε [3-44] Μέτρηση πίεσης στο δίκτυο κεφάλαιο 14) πεπιεσμένου αέρα 7. Τεχνικά χαρακτηριστικά Ονομασία HVLP Polyester Συνιστώμενη πίεση 1.5 bar - 2.0 2.0 bar 1.5 bar - 2.0 εισόδου πιστολιού Προτεινόμενη πίεση 0.5 bar - 1.5 − − εισόδου πιστολιού - Επισκευή κηλίδων Προτεινόμενη πίεση − > 2.0 bar − εισόδου πιστολιού - (πίεση στο...
Page 211: Πρώτη Έναρξη Λειτουργίας
αέρα που σπάει Όταν δεν χρησιμοποιείτε κατάλληλους ελαστικούς σωλήνες πεπιεσμένου αέρα, τότε μπορεί να προκληθούν ζημιές σε αυτούς από πολύ υψηλή πίεση με αποτέλεσμα να εκραγούν. → Χρησιμοποιείτε μόνο ελαστικούς σωλήνες ανθεκτικούς σε διαλυτικά, αντιστατικούς και χωρίς τεχνικά ελαττώματα, για πεπιεσμένο αέρα με αντοχή σε συνεχή πίεση τουλάχιστον 10 bar, με ανορθωτική αντίσταση < 1 MOhm και εσωτερική διάμετρο τουλ. 9 mm (# 53090). Προσοχή! Ζημιές λόγω βρόμικου πεπιεσμένου αέρα Η χρήση όχι καθαρού πεπιεσμένου αέρα μπορεί να προξενήσει δυσλειτουργίες. → Χρησιμοποιήστε καθαρό πεπιεσμένο αέρα. Για παράδειγμα με φίλτρο SATA 100 (# 148247) εκτός της καμπίνας βαφής ή με φίλτρο SATA 484 (# 92320) εντός της καμπίνας βαφής. Πριν από κάθε χρήση προσέξτε / ελέγξτε τα εξής σημεία, για να διασφαλί- ζεται μια ασφαλής εργασία με το πιστόλι βαφής: ■ Ελέγξτε τη σωστή έδραση όλων των βιδών [2-1], [2-2], [2-3], [2-4] και των βιδών [2-5]. Σφίξτε ενδ. τις βίδες. ■ Ακροφύσιο χρώματος [2-2] με ροπή σύσφιξης 14 Nm [7-5] σφιγμένο. ■ Βίδα ασφάλισης [10-1] σφιγμένη. ■ Χρησιμοποιείται τεχνικά καθαρός πεπιεσμένος αέρας. 8.1. Πρώτη έναρξη λειτουργίας ■ Εκκενώστε με πίεση σχολαστικά τον αγωγό πεπιεσμένου αέρα πριν από τη συναρμολόγηση.
Page 212: Λειτουργία Ρύθμισης
■ Συναρμολογήστε το φίλτρο λάκας [2-12] και το δοχείο ροής [2-13]. 8.2. Λειτουργία ρύθμισης Σύνδεση πιστολιού βαφής ■ Συνδέστε τον ελαστικό σωλήνα πεπιεσμένου αέρα [2-11]. Πλήρωση υλικού Υπόδειξη! Κατά τη βαφή χρησιμοποιείτε αποκλειστικά την ποσότητα υλικού που είναι αναγκαία για το βήμα εργασίας. Κατά τη βαφή, προσέξτε την απαιτούμενη απόσταση ψεκασμού. Μετά τη βαφή αποθηκεύστε σωστά το υλικό ή απορρίψτε το. ■ Ξεβιδώστε το βιδωτό καπάκι [2-14] από το δοχείο ροής [2-13]. ■ Πιέστε προς τα μέσα την ασφάλεια υπερχείλισης [2-9] στο βιδωτό καπάκι. ■ Πληρώστε το δοχείο ροής (έως 20 mm κάτω από την άνω ακμή). ■ Βιδώστε το βιδωτό καπάκι στο δοχείο ροής. Προσαρμογή εσωτερικής πίεσης πιστολιού Υπόδειξη! Στις δυνατότητες ρύθμισης [3-2], [3-3] και [3-4] πρέπει το μικρόμε τ ρο αέρα [1-5] να είναι πλήρως ανοιχτό (σε κάθετη θέση). Υπόδειξη! Πιο συγκεκριμένα η εσωτερική πίεση πιστολιού μπορεί να ρυθμιστεί με το SATA adam 2 [3-1].
Page 213 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Υπόδειξη! Αν δεν επιτυγχάνεται η απαιτούμενη πίεση εισόδου πιστολιού, πρέπει να αυξηθεί η πίεση στο δίκτυο πεπιεσμένου αέρα. Η πολύ υψηλή πίεση αέρα εισόδου οδηγεί σε μεγάλη απαιτούμενη δύνα- μη για τον χειρισμό της σκανδάλης. ■ Τραβήξτε πλήρως τη σκανδάλη [1-11]. ■ Ρυθμίστε την πίεση εισόδου πιστολιού σύμφωνα με τις παρακάτω δυνατότητες ρύθμισης [3-1], [3-2], [3-3] έως [3-4]. Τηρείτε τη μέγιστη πίεση εισόδου πιστολιού (βλέπε κεφάλαιο 7). ■ Φέρτε τη σκανδάλη στη θέση εξόδου. Ρύθμιση ποσότητας υλικού Υπόδειξη! Όταν είναι εντελώς ανοιχτή η ρύθμιση ποσότητας υλικού υπάρχει ελά- χιστη φθορά στο ακροφύσιο χρώματος και στη βελόνα. Επιλέξτε το μέ- γεθος του ακροφυσίου ανάλογα με το μέσο ψεκασμού και την ταχύτητα εργασίας. Η ποσότητα υλικού και μαζί η ανύψωση της βελόνας μπορεί να ρυθμιστεί αδιαβάθμητα μέσω της ρυθμιστικής βίδας σύμφωνα με τις εικόνες [4-1], [4-2], [4-3] και [4-4]. ■ Λύστε το κόντρα παξιμάδι [1-4]. ■ Τραβήξτε πλήρως τη σκανδάλη [1-11]. ■ Ρυθμίστε την ποσότητα υλικού στη ρυθμιστική βίδα [1-3]. ■...
Page 214: Συντήρηση Και Διατήρηση Σε
9. Συντήρηση και διατήρηση σε καλή κατάσταση Προειδοποίηση! Κίνδυνος τραυματισμού από εξαρτήματα που αποσυνδέονται ή διαρροή υλικού. Σε εργασίες συντήρησης, ενώ διατηρείται η σύνδεση στο δίκτυο πεπιε- σμένου αέρα, ενδέχεται να αποσυνδεθούν εξαρτήματα μη αναμενόμενα και να υπάρξει διαρροή υλικού. → Αποσυνδέετε το πιστόλι βαφής από το δίκτυο πεπιεσμένου αέρα πριν από κάθε εργασία συντήρησης. Προειδοποίηση! Κίνδυνος τραυματισμού από αιχμηρές ακμές Σε εργασίες συναρμολόγησης στο συγκρότημα ακροφυσίων υπάρχει κίνδυνος τραυματισμού από αιχμηρές ακμές. → Φοράτε γάντια εργασίας. → Χρησιμοποιείτε το εργαλείο εξαγωγής SATA πάντα στραμμένο ανά- ποδα από το σώμα. Το επόμενο κεφάλαιο περιγράφει τη συντήρηση και τις εργασίες για τη διατήρηση του πιστολιού βαφής. Οι εργασίες συντήρησης και επισκευής επιτρέπεται να εκτελούνται μόνο από εκπαιδευμένο εξουσιοδοτημένο ειδικό. ■ Πριν από κάθε εργασία συντήρησης και επισκευής διακόπτετε την τρο- φοδοσία πεπιεσμένου αέρα στη σύνδεση πεπιεσμένου αέρα [1-8]. Για την επισκευή διατίθενται ανταλλακτικά (δείτε κεφάλαιο 15).
Page 215 ■ Ξεβιδώστε το ακροφύσιο αέρα [7-1]. ■ Ξεβιδώστε τη ακροφύσιο χρώματος [7-2] με κλειδί πολλαπλών χρήσε- ων από το σώμα πιστολιού. Συναρμολόγηση συγκροτήματος ακροφυσίων ■ Βιδώστε το ακροφύσιο χρώματος [7-5] με κλειδί πολλαπλών χρήσεων στο σώμα πιστολιού και σφίξτε με ροπή σύσφιξης 14 Nm. ■ Βιδώστε το ακροφύσιο αέρα [7-4] στο σώμα πιστολιού. ■ Τοποθετήστε τη βελόνα χρώματος και το ελατήριο [7-6]. ■ Βιδώστε τη ρυθμιστική βίδα [1-3] με κόντρα παξιμάδι [1-4] στο σώμα πιστολιού. Μετά την τοποθέτηση ρυθμίστε την ποσότητα υλικού, σύμφωνα με το κεφάλαιο 8.2. 9.2. Αντικατάσταση δακτυλίου διανομής αέρα Υπόδειξη! Μετά την αποσυναρμολόγηση του δακτυλίου διανομής αέρα ελέγχετε την επιφάνεια στεγανοποίησης στο πιστόλι βαφής. Αν υπάρχουν ζημιές απευθυνθείτε στην εξυπηρέτηση πελατών SATA (για τη διεύθυνση βλέ- πε κεφάλαιο 16). Αποσυναρμολόγηση δακτυλίου διανομής αέρα ■ Αποσυναρμολογήστε το συγκρότημα ακροφυσίων (δείτε κεφάλαιο 9.1).
Page 216 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P ■ Αφαιρέστε τον δακτύλιο διανομής αέρα με το εργαλείο εξαγωγής SATA [8-1]. ■ Ελέγξτε την επιφάνεια στεγανοποίησης [8-2] για ακαθαρσίες, αν απαι- τείται καθαρίστε. Συναρμολόγηση δακτυλίου διανομής αέρα ■ Τοποθετήστε τον δακτύλιο δακτυλίου διανομής αέρα. Ο πείρος [8-3] του δακτυλίου διανομής αέρα πρέπει να ευθυγραμμιστεί αντίστοιχα. ■ Πρεσάρετε ομοιόμορφα τον δακτύλιο διανομής αέρα. ■ Συναρμολογήστε το συγκρότημα ακροφυσίων (δείτε κεφάλαιο 9.1). Μετά την τοποθέτηση ρυθμίστε την ποσότητα υλικού, σύμφωνα με το κεφάλαιο 8.2. 9.3. Αντικατάσταση στεγανοποιητικού παρεμβύσματος βελό- νας χρώματος Η αντικατάσταση είναι απαραίτητη, εάν στο αυτορυθμιζόμενο συγκρότημα βελονών χρώματος εξέρχεται υλικό. Αποσυναρμολόγηση στεγανοποιητικού παρεμβύσματος βελόνας χρώματος ■ Λύστε το κόντρα παξιμάδι [1-4]. ■ Ξεβιδώστε τη ρυθμιστική βίδα [1-3] με κόντρα παξιμάδι από το σώμα πιστολιού.
Page 217 μικρομέτρου αέρα ■ Βιδώστε τη βίδα ασφάλισης [10-1] στο σώμα του πιστολιού. ■ Τραβήξτε το μικρόμετρο αέρα [10-4] από το σώμα πιστολιού. ■ Αφαιρέστε το έμβολο αέρα με το ελατήριο εμβόλου αέρα [10-5]. ■ Αφαιρέστε το στέλεχος εμβόλου αέρα [10-3]. Συναρμολόγηση εμβόλου αέρα, ελατηρίου εμβόλου αέρα και μικρο- μέτρου αέρα ■ Τοποθετήστε το στέλεχος εμβόλου αέρα [10-3] στη σωστή θέση. ■ Λιπάνετε και τοποθετήστε το έμβολο αέρα με το ελατήριο εμβόλου αέρα [10-5], καθώς και το μικρόμετρο αέρα [10-4] με γράσο πιστολιού SATA (# 48173). ■ Πιέστε προς τα μέσα το μικρόμετρο αέρα [10-4] στο σώμα πιστολιού. ■ Βιδώστε τη βίδα ασφάλισης [10-1] στο σώμα πιστολιού. Μετά την τοποθέτηση ρυθμίστε την ποσότητα υλικού, σύμφωνα με το κεφάλαιο 8.2. 9.5. Αντικατάσταση αυτορυθμιζόμενου στεγανοποιητικού παρεμβύσματος (πλευρά αέρα) Η αντικατάσταση είναι απαραίτητη, εάν εξέρχεται αέρας κάτω από τη...
Page 218 ■ Τραβήξτε το μικρόμετρο αέρα [10-4] από το σώμα πιστολιού. ■ Αφαιρέστε το έμβολο αέρα με το ελατήριο εμβόλου αέρα [10-5]. ■ Αφαιρέστε το στέλεχος εμβόλου αέρα [10-3]. ■ Ξεβιδώστε το αυτορυθμιζόμενο στεγανοποιητικό παρέμβυσμα [10-2] στο σώμα του πιστολιού. Συναρμολόγηση αυτορυθμιζόμενου στεγανοποιητικού παρεμβύσμα- τος ■ Βιδώστε το αυτορυθμιζόμενο στεγανοποιητικό παρέμβυσμα [10-2]. ■ Τοποθετήστε το στέλεχος εμβόλου αέρα [10-3] στη σωστή θέση. ■ Λιπάνετε και τοποθετήστε το έμβολο αέρα με το ελατήριο εμβόλου αέρα [10-5], καθώς και το μικρόμετρο αέρα [10-4] με γράσο πιστολιού SATA (# 48173). ■ Πιέστε προς τα μέσα το μικρόμετρο αέρα [10-4] στο σώμα πιστολιού. ■ Βιδώστε τη βίδα ασφάλισης [10-1]. ■ Συναρμολογήστε τη σκανδάλη [9-2]. ■ Τοποθετήστε το ελατήριο και τη βελόνα χρώματος [9-1]. ■ Βιδώστε τη ρυθμιστική βίδα [1-3] με κόντρα παξιμάδι [1-4] στο σώμα πιστολιού. Μετά την τοποθέτηση ρυθμίστε την ποσότητα υλικού, σύμφωνα με το κεφάλαιο 8.2. 9.6. Αντικατάσταση ρυθμιστικής βίδας της ρύθμισης στρογ- γυλής...
Page 219: Φροντίδα Και Αποθήκευση
Ζημιές από λάθος καθαριστικό μέσο Το πιστόλι βαφής μπορεί να υποστεί ζημιές αν χρησιμοποιηθούν επιθετι- κά καθαριστικά μέσα για τον καθαρισμό του. → Μην χρησιμοποιείτε επιθετικά καθαριστικά μέσα. → Χρησιμοποιείτε ουδέτερα καθαριστικά υγρά με τιμή pH 6 – 8. → Μην χρησιμοποιείτε οξέα, αλκαλικά διαλύματα, βάσεις, αποχρωστικά, ακατάλληλα αναγεννημένα λάδια ή άλλα επιθετικά καθαριστικά μέσα. Προσοχή! Υλικές ζημιές από εσφαλμένο καθαρισμό Η βύθιση σε διαλύτες ή καθαριστικά μέσα ή ο καθαρισμός σε συσκευή με υπερήχους μπορεί να προκαλέσει ζημιές στο πιστόλι βαφής. → Μην βάζετε το πιστόλι βαφής μέσα σε διαλύτες ή καθαριστικά μέσα. → Μην καθαρίζετε το πιστόλι βαφή σε συσκευή με υπερήχους. → Χρησιμοποιείτε μόνο πλυντήρια πιστολιών βαφής που συνιστά η SATA. Προσοχή! Υλικές ζημιές από λάθος εργαλείο καθαρισμού Μην καθαρίζετε ποτέ τις βρώμικες οπές με ακατάλληλα αντικείμενα. Ακόμα και οι μικρότερες ζημιές επηρεάζουν την εικόνα ψεκασμού. → Χρησιμοποιείτε βελόνες καθαρισμού ακροφυσίων SATA (# 62174) ή (# 9894).
Page 220: Βλάβες
Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Υπόδειξη! Σε σπάνιες περιπτώσεις μπορεί να χρειαστεί η αποσυναρμολόγηση μερικών μερών του πιστολιού βαφής για τον σχολαστικό καθαρισμό του. Αν απαιτείται αποσυναρμολόγηση, τότε αυτή πρέπει να περιορίζεται μόνο στα εξαρτήματα που εξαιτίας της λειτουργίας τους έρχονται σε επα- φή με το υλικό. ■ Ξεπλύνετε καλά το πιστόλι βαφής με διαλυτικό. ■ Καθαρίστε το ακροφύσιο αέρα με πινέλο ή βούρτσα. ■ Γρασάρετε ελαφριά τα κινούμενα μέρη με γράσο πιστολιού. 11. Βλάβες Οι βλάβες που περιγράφονται στη συνέχεια επιτρέπεται να επιδιορθώνο- νται μόνο από εκπαιδευμένο ειδικό προσωπικό. Αν μια βλάβη δεν μπορεί να διορθωθεί με τα μέτρα αντιμετώπισης που περιγράφονται παρακάτω, στείλτε το πιστόλι βαφής στο τμήμα εξυπηρέ- τησης πελατών της SATA (για τη διεύθυνση βλέπε κεφάλαιο 16). Βλάβη Αιτία Αντιμετώπιση Ασταθής δέσμη ψεκα- Το ακροφύσιο χρώ- Σφίξτε το ακροφύσιο σμού (πέταγμα / αστα- ματος δεν είναι καλά χρώματος με το κλειδί θής εκτόξευση) ή σφιγμένο. πολλαπλών χρήσεων. φυσαλίδες αέρα στο Ο δακτύλιος διανομής Αντικαταστήστε τον δοχείο ροής. αέρα είναι κατεστραμ- δακτύλιο διανομής αέρα μένος ή ακάθαρτος. (βλέπε κεφάλαιο 9.2).
Page 221 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Βλάβη Αιτία Αντιμετώπιση Φυσαλίδες αέρα στο Ακροφύσιο αέρα χα- Σφίξτε με το χέρι το δοχείο ροής. λαρό. ακροφύσιο αέρα. Το διάκενο μεταξύ Καθαρίστε το κύκλω- του ακροφυσίου αέρα μα αέρα. Τηρείτε τις και του ακροφυσίου υποδείξεις καθαρισμού χρώματος ("κύκλωμα (βλέπε κεφάλαιο 10). αέρα") περιέχει ακα- θαρσίες. Συγκρότημα ακροφυ- Καθαρίστε το συγκρό- σίων με ρύπους. τημα ακροφυσίων. Τηρείτε τις υποδείξεις καθαρισμού (βλέπε κεφάλαιο 10). Ζημιά στο συγκρότημα Αντικαταστήστε το συ- ακροφυσίου. γκρότημα ακροφυσίων...
Page 222 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Βλάβη Αιτία Αντιμετώπιση Καμία λειτουργία της Ο δακτύλιος διανομής Αντικαταστήστε τον ρύθμισης στρογγυ- αέρα δεν είναι σωστά δακτύλιο διανομής αέρα λής / πλατιάς δέ σ μης τοποθετημένος (η (βλέπε κεφάλαιο 9.2). ψεκασμού – Η ρυθμι- γλωττίδα δεν βρίσκε- στική βίδα περιστρέ- ται στην οπή) ή έχει φεται ελεύθερα. ζημιά. Η ρύθμιση στρογγυ- Η ρύθμιση στρογγυ- Ξεβιδώστε τη ρύθμιση λής / πλατιάς δέ σ μης λής / πλατιάς δέ σ μης στρογγυλής / πλατιάς ψεκασμού δεν περι- ψεκασμού έχει περι- δέ σ μης ψεκασμού με στρέφεται. στραφεί πολύ δυνατά το κλειδί πολλαπλών κόντρα στη φορά χρήσεων για να γίνει...
Page 223 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Βλάβη Αιτία Αντιμετώπιση Το υλικό εκτοξεύεται Ο αέρας διασποράς Σφίξτε τα εξαρτήματα, στο δοχείο ροής. φτάνει στο δοχείο καθαρίστε ή αντικατα- ροής μέσω του κα- στήστε τα. ναλιού χρώματος. Το ακροφύσιο χρώματος δεν έχει σφιχτεί επαρ- κώς. Το ακροφύσιο αέρα δεν έχει βιδωθεί πλήρως, ροή αέρα μπουκωμένη, ελαττω- ματική έδραση ή κατε- στραμμένο συγκρότη- μα ακροφυσίων. Σκουριά στο σπείρω- Το καθαριστικό υγρό Αντικαταστήστε το μα του ακροφυσίου (υδατώδες) παραμένει σώμα πιστολιού. Τη- αέρα, στο κανάλι υλι- πολύ ώρα στο πιστόλι. ρείτε τις υποδείξεις...
Page 224: Απόρριψη
Τηρείτε τις υποδείξεις χρώματος"). καθαρισμού (βλέπε κεφάλαιο 10). Ζημιά στο συγκρότημα Αντικαταστήστε το συ- ακροφυσίου. γκρότημα ακροφυσίων (βλέπε κεφάλαιο 9.1). 12. Απόρριψη Απόρριψη του πλήρως εκκενωθέντος πιστολιού βαφής ως υλικού ανακύ- κλωσης. Για να αποφεύγεται επιβάρυνση του περιβάλλοντος, απορρίπτετε σωστά τα κατάλοιπα του μέσου ψεκασμού και του μέσου διαχωρισμού ξεχωριστά από το πιστόλι βαφής. Τηρείτε τις τοπικές προδιαγραφές! 13. Εξυπηρέτηση πελατών Παρελκόμενο εξοπλισμό, ανταλλακτικά και τεχνική υποστήριξη θα λάβετε από τον τοπικό σας έμπορο της SATA. 14. Αξεσουάρ Αρ. εί- Ονομασία Πλήθος δους 6981 Ταχυσύνδεσμος G1/4 IG 5 τεμ. 27771 Μικρόμετρο αέρα 0 – 845 με μανόμετρο 1 τεμ. 64030 Σετ καθαρισμού SATA 1 σετ 53090 Ελαστικός σωλήνας αέρα...
Page 225 1 τεμ. 130492 Σετ σκανδάλης SATAjet 100 1 τεμ. 133926 Σετ τροχαλιών σκανδάλης 1 σετ 133934 Στεγανοποιητικό παρέμβυσμα για ρύθμιση στρογ- 3 τεμ. γυλής / πλατιάς δέσμης ψεκασμού ρυθμιστικής βίδας 133942 Βάση στεγανοποιητικού παρεμβύσματος (πλευρά 1 τεμ. αέρα) 133959 Ελατήριο βελόνας χρώματος και εμβόλου αέρα 3 τεμ. 133967 Βίδα ασφάλισης για μικρόμετρο αέρα SATA 3 τεμ. 133983 Σύνδεση αέρα 1 τεμ. 133991 Κουμπί εμβόλου αέρα 3 τεμ. 139188 Ρύθμιση ποσότητας υλικού με αντιπερικόχλιο 1 τεμ. 139964 Μικρόμετρο αέρα 1 τεμ. 140574 Ρικνωτό κουμπί και βίδα 1 τεμ. 140582 Στοιχεία στεγανοποίησης για το ακροφύσιο χρώ- 5 τεμ.
Page 226: Δήλωση Συμμόρφωσης Ε.ε
Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Περιλαμβάνεται στο σετ στεγανοποιητικών παρεμβυσμάτων  (# 183780) 16. Δήλωση Συμμόρφωσης Ε.Ε. Κατασκευαστής: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Με το παρόν δηλώνουμε ότι το παρακάτω προϊόν τηρεί σύμφωνα με τον σχεδιασμό του, την κατασκευή και τον τρόπο κατασκευής του με τον οποίο διατίθεται στο εμπόριο, τις βασικές απαιτήσεις ασφαλείας της Ευρωπαϊκής Οδηγίας 2014/34/EΕ καθώς και των ισχυουσών τη στιγμή της δήλωσης συμ- μόρφωσης τροποποιήσεων και μπορεί σύμφωνα με την Ευρωπαϊκή Οδηγία 2014/34/EΕ και λαμβανομένης υπόψη της επισήμανσης των προϊόντων κατά ATEX να χρησιμοποιηθεί σε περιοχές με κίνδυνο εκρήξεων. Χαρακτηρισμός προϊόντος: ........Πιστόλι λακαρίσματος Ονομασία τύπου: ....SATAjet 100 B F RP, SATAjet 100 B F HVLP, .................... SATAjet 100 B P Σήμανση ATEX: ............II 2G Ex h IIB T4 Gb Σχετικές Οδηγίες της EΕ: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2015 • Οδηγία της Ε.Ε. σχετικά με τις μηχανές 2006/42/EΚ • Οδηγία της Ευρωπαϊκής Ένωσης 2014/34/Ε.Ε. Συσκευές και συστήματα...
Page 227 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P 70806 Kornwestheim, 31/10/2019 Albrecht Kruse Γενικός διευθυντής SATA GmbH & Co. KG...
Page 229 1. Általános tudnivalók 1.1. Bevezetés Ez az üzemeltetési utasítás fontos tudnivalókat tartalmaz a SATA- jet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P berendezés üzemeltetésével kapcsolatban, amelyet a következőkben lakkozópisz- tolynak nevezünk.
Page 230: Biztonsági Tudnivalók
Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P 1.4. Tartozékok, pót- és kopó alkatrészek Alapvetően a termék csak eredeti SATA márkájú tartozékokkal, pót- és kopó alkatrészekkel használható. A nem a SATA által szolgáltatott tar- tozékokat a gyártó nem vizsgálta be és nem hagyta jóvá. A nem jóváha- gyott tartozékok, pót- és kopó...
Page 231: Biztonsági Tudnivalók
Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P 2.3. Alkalmazás robbanásveszélyes területeken Veszély! A felrobbanó lakkozópisztoly életveszélyt okoz Ha a 0. zónabesorolású robbanásveszélyes környezetben használja a lakkozópisztolyt, robbanás következhet be. → Soha ne vigye a lakkozópisztolyt 0. zónabesorolású robbanásveszé- lyes környezetbe.
Page 232: Rendeltetésszerű Használat
Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P működtesse. Csatlakoztatott összetevők ■ Kizárólag eredeti SATA tartozékokat és pótalkatrészeket használjon. ■ A csatlakoztatott tömlők és vezetékek biztosan legyenek ellenállóak az üzemeltetésekor várható termikus, kémiai és mechanikai igénybevéte- lekkel szemben.
Page 233: Bar
[1-16] Festékedény [1-8] G ¼ ” (külső menet) [1-17] Festékedény fedél ColorCode-rendszer (CCS) [1-9] 6.1. Levegő-mikrométer [3-45] SATA adam 2 (lásd a [3-47] Külön nyomásmérő szabá- 14. fejezetet) lyozóeszköz nélkül (lásd a [3-46] Külön nyomásmérő szabá- 14. fejezetet) lyozóeszközzel (lásd a [3-48] Nyomásmérés a sűrítettle-...
Page 234: 601 G
Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P Megnevezés HVLP Polyester A pisztoly törvények- > 2,0 bar (Fú- − − nek megfelelő, javasolt vóka-belső- bemeneti nyomása nyomás > 0,7 bar) Pisztoly javasolt be- < 2,5 bar (Fú- −...
Page 235: Üzemeltetés
Szennyezett sűrített levegő használata hibás működést eredményezhet. → Használjon tiszta sűrített levegőt. Például 100-as SATA szűrőt (148247 sz.) a fényezőfülkén kívül vagy 484-es SATA szűrőt (92320 sz.) a fényezőfülkében. Minden használat előtt ügyeljen a következőkre / ellenőrizze az alábbiakat, hogy biztonságosan dolgozhasson a lakkozópisztollyal: ■...
Page 236 A [3-2], [3-3] és [3-4] beállítási lehetőségeknél az [1-5] levegő-mik- rométer legyen teljesen nyitva (függőleges állás). Figyelem! A pisztoly belső nyomását a SATA adam 2 eszközzel állíthatja be a legpontosabban ([3-1]). Figyelem! Ha a pisztoly bemeneti nyomása a szükséges szint alatt van, növelje a nyomást a sűrítettlevegő-hálózatban.
Page 237 Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P Anyagmennyiség beállítása Figyelem! A festékfúvóka és a festéktű teljesen nyitott anyagmennyiség-szabályo- zónál kopik a legkevésbé. A fúvókanagyságot a szóróanyag és a felhor- dási sebesség függvényében válassza meg. Az anyagmennyiség és így a tűemelkedés a szabályozócsavarral a [4-1], [4-2], [4-3] és [4-4] ábra szerint fokozatmentesen állítható.
Page 238 Az éles szélek sérülésveszélyt jelentenek A fúvókakészlet szerelésekor az éles szélek sérüléseket okozhatnak. → Viseljen védőkesztyűt. → A SATA kihúzó szerszámot soha ne használja maga felé. Az alábbi fejezet a lakkozópisztoly karbantartásával és szervizelésével kapcsolatos tudnivalókat ismerteti. A karbantartási és szervizelési munkákat minden esetben bízza képzett szakemberekre.
Page 239 (a címet lásd: 16. fejezet). A légelosztó gyűrű leszerelése ■ Szerelje le a fúvókakészletet (lásd a 9.1. fejezetet). ■ Húzza ki a légelosztó gyűrűt a [8-1] SATA kihúzó szerszámmal. ■ Ellenőrizze, hogy a [8-2] tömítőfelület szennyezett-e, szükség esetén tisztítsa meg.
Page 240 ■ Vegye ki a levegődugattyút és a [10-5] levegődugattyú-rugót. ■ Vegye ki a [10-3] levegődugattyú-rudat. A levegődugattyú, levegődugattyú-rugó és levegő-mikrométer beszerelé- ■ Megfelelő helyzetben helyezze be a [10-3] levegődugattyú-rudat. ■ Zsírozza be a levegődugattyút és a [10-5] levegődugattyú-rugót, to- vábbá a [10-4] levegő-mikrométert SATA pisztolyzsírral (48173 sz.), és...
Page 241 ■ Csavarja be a [10-2] önmagától utánállítódó tömítést. ■ Megfelelő helyzetben helyezze be a [10-3] levegődugattyú-rudat. ■ Zsírozza be a levegődugattyút és a [10-5] levegődugattyú-rugót, to- vábbá a [10-4] levegő-mikrométert SATA pisztolyzsírral (48173 sz.), és helyezze be őket. ■ Nyomja be a [10-4] levegő-mikrométert a pisztolytestbe.
Page 242: Karbantartás És Tárolás
Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P ■ Húzza le a [11-3] recézett gombot. ■ SATA univerzális kulccsal csavarja ki a [11-4] orsót a pisztolytestből. Az orsó beszerelése ■ SATA univerzális kulccsal csavarja be a [11-4] orsót a pisztolytestbe.
Page 243: Hibák
■ Vékonyan kenje meg a mozgó alkatrészeket pisztolyzsírral. 11. Hibák A következőkben leírt üzemzavarokat csak képzett szakszemélyzet hárít- hatja el. Ha egy üzemzavar nem hárítható el az alább leírt intézkedésekkel, küldje el a lakkozópisztolyt a SATA ügyfélszolgálatának (a címet lásd: 16. feje- zet). Zavar Elhárítás Nem egyenletes A festékfúvókát nem...
Page 244 Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P Zavar Elhárítás Légbuborékok kerül- Laza a légfúvóka. Húzza meg kézzel a tek a gravitációs ada- légfúvókát. golású tartályba. Szennyezett a lég- Tisztítsa meg a levegő- fúvóka és a festék- kört.
Page 245 Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P Zavar Elhárítás A kör- és széles- A kör- és széles- Csavarja ki a kör- és sáv-szabályozó nem sáv-szabályozót túl szélessáv-szabályozót forgatható. erősen fordították az egy univerzális kulcs- óramutató járásával csal, tegye átjárhatóvá, ellentétes irányban ill.
Page 246: Hulladékkezelés
A teljesen kiürült lakkozópisztolyt kezelje hulladékként. A környezeti károk elkerüléséhez a szóróanyag és az elválasztóanyag maradványait a lakko- zópisztolytól elkülönítve, szakszerűen ártalmatlanítsa. Vegye figyelembe a helyi előírásokat! 13. Vevőszolgálat Tartozékokat, pótalkatrészeket és műszaki támogatást SATA kereskedő- jénél kaphat. 14. tartozék Cikk-sz. Megnevezés Darab- szám...
Page 247: Pótalkatrészek
133926 Tömítés a kör- és szélessáv-szabályozó orsójához 3 db. 133934 Tömítéstartó (levegőoldali) 1 db. 133942 Festéktű- és levegődugattyú-rugó 3 db. 133959 Rögzítőcsavar a SATA levegő-mikrométerhez 3 db. 133967 Levegőcsatlakozás 1 db. 133983 légdugattyú fej 3 db. 133991 Anyagmennyiség szabályozó ellenanyával 1 db.
Page 248: Eu Megfelelőségi Nyilatkozat
 A (183780 sz.) tömítéskészlet tartalmazza  16. EU megfelelőségi nyilatkozat Gyártó: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Ezennel nyilatkozunk arról, hogy a következőkben megnevezett termék ter- vezése, kialakítása és gyártása alapján az általunk forgalomban hozott kivi- telében megfelel az 2014/34/EK irányelv alapvető...
Page 249 Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P 70806 Kornwestheim, 2019. október 31. Albrecht Kruse Ügyvezető SATA GmbH & Co. KG...
Page 251: Informazioni Generali
Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P Indice del contenuto [versione originale: tede- sco] Informazioni generali ...251 periodica ......260 Indicazioni di sicurezza ..252 10. Cura e stoccaggio ....264 Impiego secondo le disposzio- 11. Anomalie ......265 ni ..........254 12.
Page 252: Indicazioni Di Sicurezza
1.4. Accessori, ricambi e pezzi usurabili In generale, utilizzare solo ricambi, accessori e pezzi usurabili originali SATA. I ricambi non forniti da SATA non sono omologati né autorizzati. SATA non risponde per eventuali danni causati dall'uso di ricambi, acces- sori e pezzi usurabili non autorizzati.
Page 253 Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P 2.3. Impiego in zone a rischio d'esplosione Pericolo! Pericolo di morte in seguito all'esplosione della pistola a spruzzo Se si utilizza la pistola a spruzzo in ambienti a rischio di esplosione ap- partenenti alla zona Ex 0, esiste il pericolo di esplosione.
Page 254: Impiego Secondo Le Disposzioni
■ La pistola a spruzzo va utilizzata solo entro i parametri indicati sulla targhetta. Componenti collegati ■ Usare esclusivamente accessori e ricambi originali SATA. ■ I tubi collegati, flessibili e rigidi, devono essere resistenti alle sollecita- zioni termiche, chimiche e meccaniche previste durante il funzionamen- ■...
Page 255: Volume Di Consegna
[1-17] Coperchio della tazza a ColorCode-System (CCS) gravità [1-9] [1-10] Impugnatura della pistola 6.1. Micrometro dell'aria [3-49] SATA adam 2 (capitolo 14) [3-50] Manometro separato con regolatore (capitolo 14) [3-51] Manometro separato senza regolatore (capitolo 14) [3-52] Misurazione della pressione...
Page 256: Dati Tecnici
Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P 7. Dati tecnici Denominazione HVLP Polyester Pressione all'entrata 1,5 bar - 2,0 2,0 bar 1,5 bar - 2,0 della pistola raccoman- data Pressione d'ingresso 0,5 bar - 1,5 − − raccomandata Spot Repair Pressione d'ingresso...
Page 257: Funzionamento
→ Utilizzare aria compressa pulita. Per esempio utilizzare filtri SATA 100 (# 148247) fuori dalla cabina di verniciatura o filtri SATA 484 (# 92320) nella cabina di verniciatura. Prima di ogni utilizzo verificare i seguenti punti / , al fine di garantire un lavoro sicuro con la pistola a spruzzo: ■...
Page 258: Modalità Regolazione
(posizione verticale). Indicazione! Per una regolazione ottimale della pressione interna della pistola, si raccomanda l'uso di SATA adam 2 [3-1]. Indicazione! Se non si raggiunge la pressione d'ingresso richiesta per la pistola, occorre aumentare la pressione nella rete di distribuzione dell'aria com- pressa.
Page 259 Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P ■ Estrarre completamente la leva a grilletto [1-11]. ■ Regolare la pressione d'ingresso della pistola con una delle seguenti opzioni [3-1], [3-2], [3-3] e [3-4]. Rispettare la massima pressione d'ingresso consentita (capitolo 7). ■...
Page 260: Periodica
Durante il montaggio del set di ugelli esiste il pericolo di taglio per bordi affilati. → Indossare i guanti di lavoro. → Utilizzare l'estrattore SATA tenendolo sempre rivolto dalla parte oppo- sta al corpo. Il capitolo seguente descrive le modalità di manutenzione e manutenzione periodica della pistola a spruzzo.
Page 261 Dopo lo smontaggio dell'anello di distribuzione dell'aria, controllare la superficie di tenuta nella pistola a spruzzo. In caso di danneggiamento, rivolgersi al reparto assistenza clienti SATA (indirizzo al capitolo 16). Smontaggio dell'anello di distribuzione dell'aria ■ Smontare il set di ugelli (capitolo 9.1).
Page 262 Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P ■ Controllare la presenza di sporco sulla superficie di tenuta [8-2] e pulire all'occorrenza. Montaggio dell'anello di distribuzione dell'aria ■ Applicare l'anello di distribuzione dell'aria. Il perno [8-3] dell'anello di distribuzione dell'aria deve essere orientato correttamente.
Page 263 ■ Inserire correttamente l'asta del pistone [10-3]. ■ Lubrificare con grasso per pistole SATA (# 48173) e applicare il pistone ad aria con la relativa molla [10-5] e il micrometro ad aria [10-4]. ■ Inserire il micrometro ad aria [10-4] nel corpo della pistola.
Page 264: Cura E Stoccaggio
■ Svitare la vite a testa svasata [11-2]. ■ Estrarre la regolazione del ventaglio [11-3]. ■ Svitare il mandrino [11-4] dal corpo della pistola con la chiave univer- sale SATA. Montaggio del mandrino ■ Avvitare il mandrino [11-4] nel corpo della pistola con la chiave univer- sale SATA.
Page 265: Anomalie
I guasti descritti di seguito possono essere riparati solo dal personale tecnico addestrato. Se non si riesce a rimediare al guasto con le contromisure descritte di seguito, inviare la pistola a spruzzo al reparto assistenza clienti SATA (per i contatti vedere il capitolo 16).
Page 266 Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P Inconvenienti tec- Causa Rimedio nici Getto irregolare (sfar- Ugello di colore non Serrare l'ugello di co- fallio / schizzi) o bolle serrato. lore con la chiave uni- d'aria nel serbatoio. versale.
Page 267 Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P Inconvenienti tec- Causa Rimedio nici Mancato funziona- Anello di distribuzione Sostituire l'anello di mento della regola- dell'aria non posizio- distribuzione dell'aria zione ventaglio ova- nato correttamente (il (capitolo 9.2). le / tondo – regolazione perno non è...
Page 268: Smaltimento
Per tutelare l'ambiente, smaltire i residui del prodotto da spruzzare e gli antiagglomeranti nel rispetto delle norme, dopo averli separati dalla pistola. Rispettare le normative locali! 13. Servizio Potete ricevere accessori, ricambi e servizio tecnico dal Vostro distributo- re SATA. 14. Accessori Cod. Denominazione Quan- tità...
Page 269: Ricambi
133942 Supporto guarnizione (sito aria) 1 pz. 133959 Molla per ago di colore e pistone ad aria 3 pz. 133967 Vite di arresto per micrometro ad aria SATA 3 pz. 133983 Collegamento dell'aria 1 pz. 133991 Testina del pistone dell'aria 3 pz.
Page 270: Dichiarazione Di Conformità
Contenuto nel set guarnizioni (# 183780)  16. Dichiarazione di conformità CE Produttore: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Con la presente dichiariamo che il prodotto, nella versione da noi messa in commercio e descritta qui di seguito, è conforme per concezione, progetta-...
Page 271 • DIN 31000:2011 „Principi generali per la costruzione in conformità alla sicurezza di prodotti tecnici“ La documentazione richiesta in base alla direttiva 2014/34/UE, articolo 13, è depositata per 10 anni presso l'ente nominato numero 0123. 70806 Kornwestheim, 31/10/2019 Albrecht Kruse Amministratore SATA GmbH & Co. KG...
Page 273: Bendroji Informacija
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Turinys [pirminis tekstas: vokiečių k.] Bendroji informacija .....273 remontas ......281 Saugos nuorodos ....274 10. Priežiūra ir sandėliavimas ...285 3. Naudojimas pagal paskirtį ...276 11. Gedimai .......286 Aprašymas ......276 12. Utilizavimas ......289 Komplektacija ......277 13. Klientų aptarnavimo 6. Uždėjimas ......277 tarnyba ........289...
Page 274: Saugos Nuorodos
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P 1.4. Priedai, atsarginės ir nusidėvinčiosios dalys Iš esmės galima naudoti tik originalius priedus, atsargines ir nusidėvin- čiąsias dalis. Ne SATA tiekiami priedai nėra patikrinti ir neaprobuoti. SATA neprisiima atsakomybės už žalą, kuri padaroma naudojant neaprobuotus priedus, atsargines ir nusidėvinčiąsias dalis. 1.5. Atsakomybė ir garantija Galioja Bendrosios SATA sandorio sąlygos ir kiti sutartiniai susitarimai bei atitinkami galiojantys įstatymai. SATA neatsako, kai: ■ nesilaikoma naudojimo instrukcijos ■ gaminys naudojamas ne pagal paskirtį ■ dirba nekvalifikuotas personalas ■ nenaudojamos asmeninės apsauginės priemonės ■ Naudojant ne originalius priedus, atsargines ir nusidėvinčiąsias dalis ■ atliekamos savavališkos rekonstrukcijos arba techniniai pakeitimai ■ Natūrali amortizacija / nusidėvėjimas ■ apkraunama naudojimui netipiška smūgine apkrova ■...
Page 275 Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P 2.3. Naudojimas potencialiai sprogiose atmosferose Pavojus! Pavojus gyvybei susprogus dažymo pistoletui Dažymo pistoletą naudojant potencialiai sprogiose 0 zonos atmosferose, gali įvykti sprogimas. → Dažymo pistoleto niekada neneškite į potencialiai sprogios atmosfe- ros 0 zoną. Purškimo pistoletą naudoti ir (arba) laikyti leidžiama tik 1 ir 2 potencialiai sprogių zonų potencialiai sprogioje aplinkoje. Būtina naudotis gaminio etiketėje esančiomis instrukcijomis. 2.4. Saugos nuorodos Techninė būsena ■ Niekada neeksploatuokite dažymo pistoleto, jei pažeistos jo dalys arba nėra kai kurių dalių. ■ Pažeistą dažymo pistoletą nedelsdami išjunkite, atjunkite nuo suslėgto- jo oro tiekimo sistemos ir išleiskite visą slėgį.
Page 276: Naudojimas Pagal Paskirtį
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Darbo parametrai ■ Dažymo pistoletą galima eksploatuoti tik laikantis specifikacijų lentelėje pateiktų parametrų. Prijungti komponentai ■ Galima naudoti tik SATA originalius priedus ir atsargines dalis. ■ Prijungtos žarnos ir linijos turi būti atsparios eksploatuojant atsirandan- čiai šiluminei, cheminei ir mechaninei apkrovai. ■ Jei vykstant plakamiesiems judesiams atsilaisvintų žarnos, kuriomis tiekiamas slėgis, kyla pavojus susižaloti. Prieš atjungdami žarnas, iš jų išleiskite orą. Valymas ■ Dažymo pistoleto niekada nevalykite rūgštinėmis arba šarminėmis valymo priemonėmis. ■ Niekada nenaudokite valymo priemonių, kurių sudėtyje yra halogenintų angliavandenilių. Naudojimo vieta ■ Dažymo pistoleto niekada nenaudokite uždegimo šaltinių srityje, pa- vyzdžiui, šalia atviros ugnies, degančių cigarečių ar šalia nuo sprogimo neapsaugotų elektrinių įrenginių. ■ Dažymo pistoletą naudokite tik vėdinamose patalpose.
Page 277: Komplektacija
[1-14] Indo dažams jungtis su [1-6] varžtas [1-7] Oro stūmoklis (nematomas) [1-15] Dažų filtravimo sietelis Suslėgtojo oro jungtis G ¼ „ (nematomas) [1-8] (išorinis sriegis) [1-16] Indas dažams „ColorCode“ sistema (CCS) [1-17] Indo dažams dangtis [1-9] [1-10] Dažymo pistoleto rankena 6.1. Oro mikrometras [3-53] „SATA adam 2“ (žr. 14 [3-56] Slėgio matavimas skyrių) suslėgtojo oro tinkle [3-54] Atskiras manometras su reguliavimo įtaisu (žr. skyrių 14) [3-55] Atskiras manometras be reguliavimo įtaiso (žr. 14 skyrių)
Page 278: Techniniai Duomenys
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P 7. Techniniai duomenys Pavadinimas HVLP Polyester Rekomenduojamas 1,5 bar - 2,0 2,0 bar 1,5 bar - 2,0 pistoleto įėjimo slėgis Rekomenduojamas 0,5 bar - 1,5 − − pistoleto įėjimo slėgis „Spot Repair“ Rekomenduojamas − > 2,0 bar (Vidi- − pistoleto įėjimo slėgis nis purkštuko „Compliant“ slėgis > 0,7 bar) Rekomenduojamas − < 2,5 bar (Vidi- − pistoleto įėjimo slėgis nis purkštuko „Compliant“, pagal slėgis < 1,0 Lombardijos / Italija bar) įstatymus Maks. pistoleto įėjimo 10,0 bar slėgis...
Page 279: Eksploatacija
Pavojus susižeisti susprogus suslėgtojo oro žarnai Naudojant netinkamą suslėgtojo oro žarną, ją gali pažeisti per aukštas slėgis, todėl ji gali sprogti. → Suslėgtajam orui naudokite tik skiedikliams atsparią, antistatinę ir techniškai nepriekaištingos būklės žarną, kurios atsparumas nuolatiniam slėgiui būtų mažiausiai 10 bar, nuotėkio varža < 1 megaomas, o min. vidinis skersmuo – 9 mm (# 53090). Atsargiai! Žala dėl nešvaraus suslėgtojo oro Naudojant nešvarų suslėgtąjį orą galimi veikimo sutrikimai. → Naudokite švarų suslėgtąjį orą. Pavyzdžiui, tiekiamą per SATA filtrą 100 (# 148247), jei naudojama ne dažymo kabinoje, arba SATA filtrą 484 (# 92320), naudojant dažymo kabinoje. Siekiant užtikrinti saugų darbą su dažymo pistoletu, kiekvieną kartą prieš naudojant reikia įsitikinti / patikrinti, kad: ■ visi varžtai [2-1], [2-2], [2-3], [2-4] ir [2-5] būtų tinkamai priveržti. Jei reikia, varžtus priveržkite, ■ dažų purkštukas [2-2] būtų priveržtas 14 Nm priveržimo momentu [7- ■ būtų priveržti užfiksavimo varžtai [10-1], ■ būtų naudojamas techniškai švarus suslėgtasis oras. 8.1. Pirmasis paleidimas ■...
Page 280 ■ Nusukite dangtelį [2-14] nuo dažų bakelio [2-13]. ■ Į dangtelį įspauskite apsaugą nuo lašėjimo [2-9]. ■ Pripildykite dažų bakelį (daugiausia iki 20 mm nuo viršutinio krašto). ■ Ant dažų bakelio užsukite dangtelį. Pistoleto vidinio slėgio pritaikymas Nuoroda! Jei yra galimybė nustatyti [3-2], [3-3] ir [3-4], reikia visiškai atidaryti oro mikrometrą [1-5] (vertikali padėtis). Nuoroda! Pistoleto vidinis slėgis tiksliausiai nustatomas „SATA adam 2“ [3-1]. Nuoroda! Jei ties pistoleto įvadu nepasiekiamas reikalingas slėgis, reikia padidinti slėgį suslėgtojo oro tinkle. Dėl per didelio oro slėgio ties įvadu atsiranda per didelė traukimo jėga. ■ Visiškai ištraukite ištraukimo rankeną [1-11]. ■ Pagal toliau pateiktas nustatymo galimybes nuo [3-1], [3-2], [3-3] iki [3-4] nustatykite pistoleto slėgį ties įvadu. Atkreipkite dėmesį į didžiau- sią pistoleto slėgį ties įvadu (žr. 7 skyrių). ■ Ištraukimo rankeną nustatykite į pradinę padėtį.
Page 281: Einamoji Techninė Priežiūra Ir Remontas
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Medžiagos kiekį, o kartu ir adatos eigą, galima nuosekliai nustatyti regu- liavimo varžtu, kaip parodyta paveikslėliuose [4-1], [4-2], [4-3] ir [4-4]. ■ Atlaisvinkite antveržlę [1-4]. ■ Visiškai ištraukite ištraukimo rankeną [1-11]. ■ Reguliavimo varžtu [1-3] nustatykite medžiagos kiekį. ■ Antveržlę priveržkite ranka. Purškiamos srovės nustatymas Purškimo srovę galima nuosekliai nustatyti apvaliosios / plačiosios srovės reguliatoriumi [1-2], kol bus pasiekta apvalioji srovė. ■ Purškimo srovę galima nustatyti sukant apvaliosios ir plačiosios srovės reguliatorių [1-2]. ■ Sukant dešinėn [5-2] – apvalioji srovė ■ Sukant kairėn [5-1] – plačioji srovė Dažymo proceso pradėjimas ■...
Page 282 Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Įspėjimas! Pavojus susižeisti į aštrius kraštus Montuojant purkštukų komplektą kyla pavojus susižeisti į aštrius kraštus. → Mūvėkite darbines pirštines. → SATA trauktuvą visada naudokite taip, kad jis būtų nukreiptas nuo kūno tolyn. Šiame skyriuje aprašyta dažymo pistoleto einamoji techninė priežiūra ir techninė priežiūra. Techninės ir einamosios techninės priežiūros darbus gali atlikti tik išmokytas kvalifikuotas personalas. ■ Prieš atlikdami bet kokius techninės ir einamosios techninės priežiūros darbus, nutraukite suslėgtojo oro tiekimą suslėgtojo oro jungčiai [1-8]. Einamajam remontui galima įsigyti atsarginių dalių (žr. 15 skyrių). 9.1. Purkštukų komplekto keitimas Atsargiai! Žala neteisingai sumontavus Dėl netinkamos dažų purkštuko ir dažų pulverizatoriaus adatos montavi- mo sekos šios dalys gali būti pažeistos. → Būtinai laikykitės montavimo sekos. Dažų purkštuko niekada nesukite ant dažų pulverizatoriaus adatos, kuria tiekiama įtampa. Purkštukų komplektą sudaro patikrintas oro purkštuko [7-1], dažų purkš- tuko [7-2] ir dažų pulverizatoriaus adatos [7-3] derinys. Visada keiskite tik visą purkštukų komplektą.
Page 283 Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Įmontavę nustatykite medžiagos kiekį, kaip aprašyta 8.2 skyriuje. 9.2. Oro skirstytuvo žiedo pakeitimas Nuoroda! Išmontavę oro skirstytuvo žiedą, patikrinkite dažymo pistoleto sandarini- mo paviršių. Jei atsirastų pažeidimų, kreipkitės į SATA klientų aptarnavi- mo skyrių (adresas nurodytas 16 skyriuje). Oro skirstytuvo žiedo išmontavimas ■ Išmontuokite purkštukų komplektą (žr. 9.1 skyrių). ■ SATA trauktuvu [8-1] ištraukite oro skirstytuvo žiedą. ■ Patikrinkite, ar sandarinimo paviršius [8-2] neužterštas, prireikus nuva- lykite. Oro skirstytuvo žiedo montavimas ■ Įstatykite oro skirstytuvo žiedą. Oro skirstytuvo žiedo iškyša [8-3] turi būti tinkamai išlygiuota. ■ Tolygiai įspauskite oro skirstytuvo žiedą. ■ Sumontuokite purkštukų komplektą (žr. 9.1 skyrių). Įmontavę nustatykite medžiagos kiekį, kaip aprašyta 8.2 skyriuje.
Page 284 ■ Iš pistoleto korpuso ištraukite oro mikrometrą [10-4]. ■ Išimkite oro stūmoklį su oro stūmoklio spyruokle [10-5]. ■ Išimkite oro stūmoklio kotą [10-3]. Oro stūmoklio, oro stūmoklio spyruoklės ir oro mikrometro monta- vimas ■ Teisingoje padėtyje įstatykite oro stūmoklio kotą [10-3]. ■ Oro stūmoklio spyruoklę [10-5] bei oro mikrometrą [10-4] sutepkite SATA pistoletų tepalu (# 48173) ir įstatykite. ■ Oro mikrometrą [10-4] įstumkite į pistoleto korpusą. ■ Užfiksavimo varžtą [10-1] įsukite į pistoleto korpusą. Įmontavę nustatykite medžiagos kiekį, kaip aprašyta 8.2 skyriuje. 9.5. Savaime susireguliuojančio sandariklio (oro tiekimo pusėje) pakeitimas Pakeisti reikia, kai per ištraukimo rankenos apačią prasiskverbia oro. Savaime susireguliuojančio sandariklio išmontavimas ■...
Page 285: Priežiūra Ir Sandėliavimas
■ Reguliavimo varžtą [1-3] antveržle [1-4] įsukite į pistoleto korpusą. Įmontavę nustatykite medžiagos kiekį, kaip aprašyta 8.2 skyriuje. 9.6. Apvaliosios / plačiosios srovės reguliatoriaus suklio pakeitimas Pakeisti reikia, kai iš apvaliosios / plačiosios srovės reguliatoriaus prasi- skverbia oro arba negalima nustatyti purškimo srovės. Suklio išmontavimas ■ Išsukite įleistinį varžtą [11-2]. ■ Nutraukite rievėtąjį bumbulą [11-3]. ■ SATA universaliuoju raktu išsukite suklį [11-4] iš pistoleto korpuso. Suklio montavimas ■ SATA universaliuoju raktu įsukite suklį [11-4] į pistoleto korpusą. ■ Uždėkite rievėtąjį bumbulą [11-3]. ■ Įleistinį varžtą [11-2] sutepkite „Loctite 242“ [11-1] ir įsukite ranka. 10. Priežiūra ir sandėliavimas Kad būtų užtikrintas tinkamas dažymo pistoleto veikimas, su gaminiu reikia elgtis rūpestingai ir nuolat jį prižiūrėti. ■ Dažymo pistoletą laikykite sausoje vietoje.
Page 286: Gedimai
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Atsargiai! Netinkamai valant gali būti padaryta žalos Dažymo pistoletą panardinus į tirpiklį ar valymo priemonę arba valant ultragarso prietaisu, dažymo pistoletas gali būti pažeistas. → Dažymo pistoleto nedėkite į tirpiklį ar valymo priemonę. → Dažymo pistoleto nevalykite ultragarso prietaisu. → Naudokite tik SATA rekomenduojamus plovimo įrenginius. Atsargiai! Materialinė žala naudojant netinkamus valymo įrankius Jokiu būdu nevalykite užterštų angų netinkamais daiktais. Net ir dėl nedidelio pažeidimo gali pasikeisti purškimo savybės. → Naudokite SATA purkštukų valymo adatas (# 62174) arba (# 9894). Nuoroda! Norint kruopščiai išvalyti dažymo pistoletą, gali reikėti išmontuoti kai kurias jo dalis. Jei reikia išmontuoti, tai turėtų būti tik tos konstrukcinės dalys, ant kurių patenka medžiagos. ■ Dažymo pistoletą išskalaukite skiedikliu. ■ Oro purkštuką nuvalykite teptuku arba šepetėliu. ■ Judančias dalis šiek tiek sutepkite pistoletų tepalu. 11. Gedimai Toliau aprašytus sutrikimus leidžiama šalinti tik mokytiems specialistams.
Page 287 Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Sutrikimas Priežastis Ką daryti? Oro pūslelės dažų Atsipalaidavęs oro Oro purkštuką priveržki- bakelyje. purkštukas. te ranka. Nešvarus tarpas tarp Išvalykite oro tarpą. oro ir dažų purkštuko Atkreipkite dėmesį į (oro tarpas). valymo nuorodas (žr. 10 skyrių). Nešvarus purkštukų Išvalykite purkštukų komplektas. komplektą. Atkreipkite dėmesį į valymo nuoro- das (žr. 10 skyrių). Apgadintas purkštukų Pakeiskite purkštukų komplektas. komplektą (žr. 9.1 sky- rių). Dažų bakelyje per ma- Pripildykite dažų bakelį...
Page 288 Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Sutrikimas Priežastis Ką daryti? Apvaliosios / plačiosios Apvaliosios / plačiosios Apvaliosios / plačiosios srovės reguliatoriaus srovės reguliatorius srovės reguliatorių negalima pasukti. buvo per stipriai pa- išsukite universaliuoju suktas iki galo prieš raktu, kad reguliatorius laikrodžio rodyklę; galėtų judėti, arba pa- pistoleto sriegyje atsi- keiskite (žr. 9.6 skyrių). laisvino suklys. Dažymo pistoletas Užterštas oro stūmo- Išvalykite oro stūmoklio neišjungia oro. klio lizdas. lizdą. Atkreipkite dėme- sį į valymo nuorodas (žr. 10 skyrių). Oro stūmoklis nusidė- Pakeiskite oro stūmoklį vėjo. ir oro stūmoklio sanda- riklį (žr. 9.4 skyrių).
Page 289: Utilizavimas
Apgadintas purkštukų Pakeiskite purkštukų komplektas. komplektą (žr. 9.1 sky- rių). 12. Utilizavimas Visiškai ištuštintą dažymo pistoletą utilizuokite kaip antrinę žaliavą. Kad neterštumėte aplinkos, purškimo terpės likučius ir saugančią nuo sulipimo priemonę tinkamai utilizuokite atskirai nuo dažymo pistoleto. Laikykitės vietos taisyklių! 13. Klientų aptarnavimo tarnyba Priedus, atsargines dalis ir techninę pagalbą Jums suteiks Jūsų SATA prekybos atstovas. 14. Priedai Gaminio Pavadinimas Kiekis 6981 Greitai prijungiamas antgalis G1/4 IG 5 vnt. 27771 Oro mikrometras 0 – 845 su manometru 1 vnt. 64030 SATA valymo komplektas...
Page 290: Atsarginės Dalys
76026 Lako sietas 500 vnt. 78154* Gaubtelis 1 vnt. 89771 Apvaliosios / plačiosios srovės reguliatoriaus suklys 1 vnt. 91959 Oro stūmoklio kotas 1 vnt. 130492 Nuspaudimo apkabų komplektas „SATAjet 100“ 1 vnt. 133926 Apkabos ritinėlių komplektas 1 rinki- 133934 Apvaliosios / plačiosios srovės reguliatoriaus suklio 3 vnt. sandariklis 133942 Sandariklio laikiklis (oro pusėje) 1 vnt. 133959 Dažų pulverizatoriaus adata ir oro stūmoklio spy- 3 vnt. ruoklė 133967 SATA oro mikrometro užfiksavimo varžtas 3 vnt. 133983 Oro jungtis 1 vnt. 133991 Oro stūmoklio galvutė 3 vnt.
Page 291: Es Atitikties Deklaracija
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Gaminio Pavadinimas Kiekis 139188 Medžiagos kiekio reguliatorius su antveržle 1 vnt. 139964 Oro mikrometras 1 vnt. 140574 Rievėtasis bumbulas ir varžtas 1 vnt. 140582 Dažų purkštuko sandarinimo elementai 5 vnt. 143230 Oro skirstytuvo žiedas 3 vnt. tik „SATAjet 100 B P“ Yra remonto rinkinyje (# 130542)  Yra oro stūmoklio priežiūros pakete (# 92759)  Yra sandariklių komplekte (# 183780)  16. ES atitikties deklaracija Gamintojas: Albrecht Kruse Domertalstrasse 20...
Page 292 Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P • DIN EN ISO 12100:2011 „Mašinų sauga. Bendrieji reikalavimai“ • DIN EN 1953:2013 „Dengimo medžiagų pulverizavimo ir purškimo įranga. Saugos reikalavimai“ Taikyti nacionaliniai standartai • DIN 31000:2011 „Bendrosios saugaus techninių gaminių projektavimo gairės“ Pagal Direktyvos 2014/34/ES 13 straipsnį reikalaujama dokumentacija pa- skelbtojoje įstaigoje numeris 0123 saugoma 10 metų. 70806 Kornvestheimas, 2019.10.31 Albrecht Kruse Direktorius Albrecht Kruse...
Page 293: Vispārēja Informācija
8. Lietošana ......299 15. Rezerves detaļas ....311 9. Apkopes un uzturēšanas 16. ES atbilstības deklarācija ..312 Vispirms izlasiet! Pirms ekspluatācijas sākšanas rūpīgi līdz galam izlasīt šo lietošanas instrukciju. Ievērot norādes par drošību un riskiem! Šai lietošanas instrukcijai, kā arī izsmidzināšanas pistoles lietošanas instrukcijai ir pastāvīgi jāglabājas tiešā ierīces tuvumā vai arī vietā, kurai jebkurā brīdī ikvienam ir iespējams brīvi piekļūt! 1. Vispārēja informācija 1.1. Ievads Šī lietošanas instrukcija satur svarīgu informāciju par SATA- jet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P, turpmāk tekstā sauktu "Pulverizators", lietošanu. Tajā ir aprakstīta arī ierīces ekspluatā- cijas sākšana, tehniskā apkope un uzturēšana darba kārtībā, kopšana un uzglabāšana, kā arī traucējumu novēršana. 1.2. Mērķauditorija Šī lietošanas instrukcija ir paredzēta: ■ krāsošanas un lakošanas ražotnes speciālistiem. ■ apmācītam personālam lakošanas darbiem rūpniecības un amatnieku uzņēmumos. 1.3. Negadījumu novēršana Obligāti ievērot vispārējos, kā arī ekspluatācijas valstī spēkā esošos ne- laimes gadījumu novēršanas noteikumus un attiecīgās darba aizsardzī-...
Page 294: Drošības Norādījumi
1.4. Piederumi, rezerves un dilstošās daļas Pamatā ir izmantojamas vienīgi SATA oriģinālās rezerves, piederumu un dilstošās daļas. Piederumu daļas, kuras nav piegādājis SATA, nav pārbaudītas un akceptētas lietošanai. Par bojājumiem, kas radušies, izmantojot neakceptētas rezerves, piederumu un dilstošās daļas, SATA neuzņemas nekādu atbildību. 1.5. Garantija un saistības Ir spēkā SATA vispārējie darījumu noteikumi un eventuālās papildu vieno- šanās, kā arī attiecīgie spēkā esošie likumi. SATA neuzņemas nekādas saistības, ja ■ netiek ievērota lietošanas instrukcija ■ izstrādājums tiek lietots neatbilstoši paredzētajam pielietojumam ■ tiek piesaistīts neapmācīts personāls ■ netiek izmantoti individuālie aizsardzības līdzekļi ■ Oriģinālo piederumu, rezerves un dilstošo detaļu neizmantošana ■ tiek veiktas pašrocīga pārbūve vai tehniskas izmaiņas ■ Dabiskais nolietojums / nodilums ■ ja rodas lietojumam netipisks trieciennoslogojums ■...
Page 295: Drošības Norādījumi
Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P 2.3. Lietošana sprādzienbīstamības zonās Bīstami! Dzīvības apdraudējums, eksplodējot pulverizatoram Lietojot pulverizatoru 0. sprādzienbīstamās zonas sprādzienbīstamajā vidē, iespējama eksplozija. → Nekad neienest krāsu pulverizatoru 0. sprādzienbīstamas zonas sprādzienbīstamajā vidē. Krāsu pulverizators ir atļauts lietošanai/uzglabāšanai 1. un 2. klases sprā- dzienbīstamās zonās. Jāievēro produkta marķējums. 2.4. Drošības norādījumi Tehniskais stāvoklis ■ Krāsu pulverizatoru nekad nelietot, ja tam ir konstatēts kāds bojājums vai trūkst kāda detaļa. ■ Konstatējot bojājumu, uzreiz pārtraukt krāsu pulverizatora lietošanu, atvienot to no saspiestā gaisa padeves un līdz galam atgaisot. ■ Krāsu pulverizatoru pašrocīgi nepārbūvēt un neveikt tai tehniska rakstu- ra izmaiņas.
Page 296: Paredzētais Pielietojums
Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P tē norādītos parametrus. Pieslēgtie komponenti ■ Izmantot tikai SATA oriģinālās piederumu un rezerves daļas. ■ Pieslēgtajām šļūtenēm un vadiem jābūt atbilstošiem ekspluatācijas laikā paredzamajam termiskajam, ķīmiskajam un mehāniskajam noslo- gojumam. ■ Zem spiediena esošas šļūtenes atvienojoties ar pātagveida kustībām var izraisīt savainojumus. Šļūtenes pirms atvienošanas vienmēr pilnībā jāatgaiso. Tīrīšana ■ Krāsu pulverizatora tīrīšanai neizmantojiet skābi vai sārmu saturošus tīrīšanas līdzekļus. ■ Nekad nelietot tīrīšanas šķidrumus uz halogenizētu ogļūdeņražu bāzes. Izmantošanas vieta ■ Krāsu pulverizatoru nekad neizmantot uzliesmošanas avotu, piemēram, atklātas uguns, degošu cigarešu vai pret sprādzieniem neaizsargātu elektrisko ierīču tuvumā. ■ Krāsu pulverizatoru izmantot tikai telpās ar labu ventilācijas sistēmu. Vispārīga informācija ■ Nekad nevērst krāsu pulverizatoru pret dzīvām būtnēm. ■ Ievērot vietējos drošības, nelaimes gadījumu novēršanas, darba aizsar- dzības un vides aizsardzības noteikumus. ■ Ievērot nelaimes gadījumu novēršanas noteikumus. 3. Paredzētais pielietojums Krāsu pulverizators ir paredzēts krāsu un laku, kā arī citu piemērotu šķid-...
Page 297: Tehniskie Parametri
[1-7] redzams) [1-15] Krāsas sietiņš (nav Saspiesta gaisa pieslēgums redzams) [1-8] G ¼ „ (ārējā vītne) [1-16] Padeves tvertne [1-9] ColorCode sistēma (CCS) [1-17] Padeves tvertnes vāciņš [1-10] Krāsu pulverizatora rokturis 6.1. Gaisa mikrometrs [3-57] SATA adam 2 (skatīt 14. [3-59] Atsevišķs manometrs nodaļu) bez regulēšanas ierīces [3-58] Atsevišķs manometrs (skatīt 14. nodaļu) ar regulēšanas ierīci [3-60] Spiediena mērīšana (skatīt 14. nodaļu) s aspiestā gaisa padeves ierīcē 7. Tehniskie parametri Nosaukums HVLP...
Page 298 Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P Nosaukums HVLP Polyester Ieteiktais pulverizatora 0,5 bar - 1,5 − − ieejas spiediens Spot Repair Ieteiktais pulverizatora − > 2,0 bar − ieejas spiediens Com- (Sprauslas pliant iekšējais spie- diens > 0,7 bar) Ieteiktais pulverizatora − < 2,5 bar − ieejas spiediens Com- (Sprauslas pliant, Lombardijas / Itā- iekšējais spie- lijas likumdošana diens <1,0 bar) Maks. pulverizatora 10,0 bar ieejas spiediens Ieteicamais smidzinā- 17 cm - 21 cm 10 cm - 15 cm 17 cm - 21 cm šanas attālums Ieteiktais smidzināša- − 13 cm - 21 cm −...
Page 299: Pirmreizējā Lietošana
Traumu risks, plīstot saspiestā gaisa šļūtenei Izmantojot nepiemērotu saspiestā gaisa šļūteni, pārāk liels spiediens tai var nodarīt bojājumus un iespējama eksplozija. → Drīkst izmantot tikai šķīdinātājizturīgu, antistatisku, nebojātu, pilnīgā tehniskā kārtībā esošu saspiesta gaisa šļūteni, kuras ilgstoša spiediena izturība ir vismaz 10 bar, noplūdes pretestība ir < 1 MOhm un iekšējais diametrs ir vismaz 9 mm (# 53090). Sargies! Piesārņota saspiestā gaisa izraisīti bojājumi Netīra saspiestā gaisa izmantošana var izraisīt nepareizu ierīces darbību. → Izmantot tīru saspiestu gaisu. Piemēram, caur SATA filtru 100 (# 148247) ārpus krāsošanas kabīnes vai SATA filtru 484 (# 92320) krā- sošanas kabīnē. Lai nodrošinātu drošu darbu ar krāsu pulverizatoru, pirms katras tās lieto- šanas reizes ņemt vērā / pārbaudīt sekojošo: ■ visu skrūvju [2-1], [2-2], [2-3], [2-4] un [2-5] fiksācija; pievilkt skrū- ves, ja nepieciešams; ■ krāsu sprausla [2-2] pievilkta ar pievilkšanas griezes momentu 14 Nm [7-5]; ■ pievilkta fiksācijas skrūve [10-1]; ■ tiek izmantots tīrs saspiests gaiss. 8.1. Pirmreizējā lietošana ■...
Page 300 Materiāla iepildīšana Norāde! Veicot krāsošanas darbus, izmantot tikai attiecīgajam darba uzdevumam nepieciešamo materiāla daudzumu. Krāsošanas laikā pievērst uzmanību nepieciešamajam krāsas smidzi- nāšanas attālumam. Pēc krāsošanas darbu pabeigšanas materiālu at- bilstoši novietot uzglabāšanā vai utilizēt. ■ Noskrūvēt krāsas tvertnes [2-13] skrūvējamo vāciņu [2-14]. ■ Skrūvējamajā vāciņā iespiest pilienu aizturi [2-9]. ■ Piepildīt krāsas tvertni (maksimāli 20 mm zem augšējās malas). ■ Skrūvējamo vāciņu uzskrūvēt krāsas tvertnei. Pulverizatora iekšējā spiediena pielāgošana Norāde! Regulēšanas iespējās [3-2], [3-3] un [3-4] gaisa mikrometram [1-5] jābūt pilnībā atvērtam (vertikāla pozīcija). Norāde! Visprecīzāk pulverizatora iekšējo spiedienu var noregulēt ar SATA adam 2 [3-1]. Norāde! Ja nepieciešamais pulverizatora ieejas spiediens netiek sasniegts, jāpa- lielina spiediens saspiestā gaisa padeves ierīcē. Pārāk liels ieejas gaisa spiediens izraisa pārāk lielu aktivizēšanas spē- ■ Aktivizēšanas aptveri [1-11] atvilkt līdz galam. ■ Pistoles ieejas spiedienu noregulēt atbilstoši vienai no regulēšanas ie- spējām [3-1], [3-2], [3-3] līdz [3-4]. Ievērot maksimālo pistoles ieejas spiedienu (skatīt 7. nodaļu). ■ Aktivizēšanas aptveri novietot sākotnējā pozīcijā.
Page 301 Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P Materiāla daudzuma iestatīšana Norāde! Ja materiāla daudzuma regulēšana ir atvērta līdz galam, krāsu spraus- las un krāsu adatas nodilums ir vismazākais. Sprauslas izmērs jāizvēlas atkarībā no smidzināmā šķidruma un darba ātruma. Materiāla daudzumu un līdz ar to adatas gājienu bezpakāpju režīmā var noregulēt ar regulēšanas skrūvi, kā parādīts attēlos [4-1], [4-2], [4-3] un [4-4]. ■ Atskrūvēt pretuzgriezni [1-4]. ■ Aktivizēšanas aptveri [1-11] atvilkt līdz galam. ■ Ar regulēšanas skrūvi [1-3] noregulēt materiāla daudzumu. ■ Pretuzgriezni pievilkt ar roku. Smidzināšanas strūklas noregulēšana Smidzināšanas strūklu bezpakāpju režīmā var noregulēt ar apaļās / plaka- nās izsmidzināšanas regulatoru [1-2], līdz izplūst apaļas formas strūkla. ■ Strūklu iespējams noregulēt, griežot apaļās un plakanās izsmidzināša- nas regulatoru [1-2]. ■ Griešana pa labi [5-2] – apaļas formas strūkla ■...
Page 302 Ja apkopes darbu izpildes laikā nav pārtraukts savienojums ar saspiestā gaisa padeves ierīci, pēkšņi var atvienoties kāds ierīces komponents un izplūst izsmidzināmais materiāls. → Pirms visiem apkopes darbiem krāsu pulverizatoru atvienot no sa- spiestā gaisa padeves ierīces. Brīdinājums! Traumu risks asu malu dēļ Veicot sprauslu komplekta montāžu, pastāv risks uz asām malām gūt savainojumus. → Valkāt darba cimdus. → SATA izvilkšanas instrumentu vienmēr lietot vērstu prom no ķermeņa. Šajā nodaļā ir aprakstīta krāsu pulverizatora apkopes un uzturēšanas darbu veikšana. Apkopes un uzturēšanas darbus drīkst veikt tikai apmācīts kvalificēts personāls. ■ Pirms visiem apkopes un uzturēšanas darbiem pārtraukt saspiestā gaisa padevi saspiestā gaisa pieslēgumam [1-8]. Lai ierīci uzturētu darba kārtībā, ir pieejamas rezerves daļas (skat. 15. nodaļu). 9.1. Sprauslu komplekta nomainīšana Sargies! Bojājumi nepareizas montāžas dēļ Nepareizas montāžas secības dēļ krāsas sprausla un krāsas adata var tikt bojātas.
Page 303 ■ Regulēšanas skrūvi [1-3] ar pretuzgriezni [1-4] ieskrūvēt pulverizatora korpusā. Pēc uzstādīšanas atbilstoši norādēm8.2. nodaļā noregulēt materiāla dau- dzumu. 9.2. Difuzora gredzena nomainīšana Norāde! Pēc difuzora gredzena demontāžas pārbaudīt krāsu pulverizatora blīvē- jošo virsmu. Ja ir kādi bojājumi, vērsieties SATA klientu apkalpošanas nodaļā (adresi skatīt 16. nodaļā). Difuzora gredzena demontāža ■ Demontēt sprauslu komplektu (skatīt 9.1. nod.). ■ Difuzora gredzenu ar SATA izvilkšanas instrumentu [8-1] izvilkt ārā. ■ Pārbaudīt, vai blīvējošā virsma [8-2] nav netīra un notīrīt to, ja nepie- ciešams. Difuzora gredzena montāža ■ Nomainīt difuzora gredzenu. Difuzora gredzena rēdzei [8-3] jābūt attiecīgi iecentrētai. ■ Difuzora gredzenu vienmērīgi spiest uz iekšu. ■ Montēt sprauslu komplektu (skatīt 9.1. nod.). Pēc uzstādīšanas atbilstoši norādēm8.2. nodaļā noregulēt materiāla dau- dzumu. 9.3. Krāsas adatas blīves nomainīšana Nomaiņu nepieciešams veikt tad, ja no pašregulējošā krāsas adatas pa-...
Page 304 Nomainīšana nepieciešama, ja tad, kad aktivizēšanas aptvere nav aktivi- zēta, pa gaisa sprauslu vai gaisa mikrometru izplūst gaiss. Gaisa virzuļa, gaisa virzuļa atsperes un gaisa mikrometra demontāža ■ Fiksācijas skrūvi [10-1] izskrūvēt no pulverizatora korpusa. ■ Gaisa mikrometru [10-4] izvilkt no pulverizatora korpusa. ■ Izņemt gaisa virzuli ar gaisa virzuļa atsperi [10-5]. ■ Izņemt gaisa virzuļa stieni [10-3]. Gaisa virzuļa, gaisa virzuļa atsperes un gaisa mikrometra montāža ■ Pareizā pozīcijā ievietot gaisa virzuļa stieni [10-3]. ■ Gaisa virzuli ar gaisa virzuļa atsperi [10-5], kā arī gaisa mikrometru [10-4] ieeļļot ar SATA pulverizatoru smērvielu (# 48173) un ievietot. ■ Gaisa mikrometru [10-4] iespiest pulverizatora korpusā. ■ Fiksācijas skrūvi [10-1] ieskrūvēt pulverizatora korpusā.
Page 305 ■ Gaisa virzuli ar gaisa virzuļa atsperi [10-5], kā arī gaisa mikrometru [10-4] ieeļļot ar SATA pulverizatoru smērvielu (# 48173) un ievietot. ■ Gaisa mikrometru [10-4] iespiest pulverizatora korpusā. ■ Ieskrūvēt fiksācijas skrūvi [10-1]. ■ Montēt aktivizēšanas aptveri [9-2]. ■ Ielikt atsperi un krāsas adatu [9-1]. ■ Regulēšanas skrūvi [1-3] ar pretuzgriezni [1-4] ieskrūvēt pulverizatora korpusā. Pēc uzstādīšanas atbilstoši norādēm8.2. nodaļā noregulēt materiāla dau- dzumu. 9.6. Apaļās / plakanās izsmidzināšanas regulatora ass no- mainīšana Nomainīšana nepieciešama, ja pa apaļās / plakanās formas strūklas regu- latoru izplūst gaiss vai nav iespējams noregulēt smidzināšanas strūklu. Ass demontāža ■ Izskrūvēt gremdgalvas skrūvi [11-2]. ■ Izvilkt pogu ar rievojumu [11-3]. ■ Asi [11-4] ar SATA universālo atslēgu izskrūvēt no pulverizatora korpu-...
Page 306: Kopšana Un Uzglabāšana
Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P Ass montāža ■ Izmantojot SATA universālo atslēgu, ieskrūvēt asi [11-4] pulverizatora korpusā. ■ Uzspraust pogu ar rievojumu [11-3]. ■ Gremdgalvas skrūvi [11-2] pārklāt ar Loctite 242 [11-1] un ieskrūvēt ar roku. 10. Kopšana un uzglabāšana Lai nodrošinātu krāsu pulverizatora darbību, nepieciešama rūpīga apieša- nās ar izstrādājumu, kā arī pastāvīga tā kopšana. ■ Krāsu pulverizatoru uzglabāt sausā vietā. ■ Krāsu pulverizators pēc katras lietošanas un pirms katras materiāla nomaiņas jāiztīra. Sargies! Bojājumi, izmantojot nepareizu tīrīšanas līdzekli Izmantojot agresīvas iedarbības tīrīšanas līdzekļus krāsu pulverizatora tīrīšanai, tam var rasties bojājumi. → Neizmantot agresīvas iedarbības tīrīšanas līdzekļus. → Izmantot neitrālas iedarbības tīrīšanas līdzekļus, kuru pH līmenis ir 6 – 8. → Neizmantot tīrīšanai skābes, sārmus, bāzes, kodinātājus, nepiemēro- tus reģenerātus vai citus agresīvas iedarbības tīrīšanas līdzekļus.
Page 307: Darbības Traucējumi
Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P Norāde! Retos gadījumos iespējams, ka dažas krāsu pulverizatora daļas jāde- montē, lai to kārtīgi iztīrītu. Ja nepieciešama demontāža, tā veicama tikai tiem komponentiem, kas darbības laikā saskaras ar materiālu. ■ Krāsu pulverizatoru kārtīgi izskalot ar atšķaidītāju. ■ Gaisa sprauslu iztīrīt ar otu vai suku. ■ Kustīgās detaļas nedaudz ieeļļot, izmantojot pulverizatoru smērvielu. 11. Darbības traucējumi Tālāk aprakstītos traucējumus drīkst novērst tikai kvalificēts specializētais personāls. Ja kādu traucējumu nav iespējams novērst, veicot turpmāk minētos no- vēršanas pasākumus, krāsu pulverizatoru nosūtīt uz SATA klientu apkal- pošanas centru (adresi skatīt 16. nodaļā). Traucējums Cēlonis Novēršana Nevienmērīga smidzi- Krāsas sprausla nav Pievilkt krāsas sprauslu nāšanas strūkla (raus- pievilkta. ar universālo atslēgu. tīšanās / spļaudīšanās) Bojāts vai netīrs di- Nomainīt difuzora gre-...
Page 308 Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P Traucējums Cēlonis Novēršana Gaisa pūslīši krāsu Vaļīga gaisa sprausla. Gaisa sprauslu pievilkt tvertnē. ar roku. Netīrs nodalījums, kas Tīrīt gaisa kontūru. Ie- atrodas starp gaisa un vērot tīrīšanas norādes krāsas sprauslu („gai- (skatīt 10. nodaļu). sa kontūrs”). Netīrs sprauslu kom- Iztīrīt sprauslu kom- plekts. plektu. Ievērot tīrīšanas norādes (skatīt 10. no- daļu). Bojāts sprauslu kom- Nomainīt sprauslu kom- plekts. plektu (skatīt 9.1. no- daļu). Krāsu tvertnē pārāk Uzpildīt krāsu tvertni maz smidzināmā šķid- (skatīt 8.2. nodaļu). ruma. Bojāta krāsas adatas Nomainīt krāsas adatas blīve. blīvi (skatīt 9.3. nodaļu). Izsmidzinātais leņķis Gaisa sprauslas atve- Tīrīt gaisa sprauslu. Ie- ir pārāk mazs, slīpi res noklātas ar krāsu.
Page 309 Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P Traucējums Cēlonis Novēršana Apaļās / plakanās iz- Apaļās / plakanās Apaļās / plakanās izsmi- smidzināšanas regula- izsmidzināšanas re- dzināšanas regulatoru tors negriežas. gulators pārāk stipri izskrūvēt ar universālo iegriezts ierobežojumā atslēgu un iekustināt, pretēji pulksteņrādītāju resp., pilnībā nomainīt virzienam; ass pulve- (skatīt 9.6. nodaļu). rizatora vītnē ir vaļīga. Krāsu pulverizators Netīra gaisa virzuļa Tīrīt gaisa virzuļa sēžu. neapstādina gaisa sēža. Ievērot tīrīšanas norā- plūsmu. des (skatīt 10. nodaļu). Gaisa virzulis nodilis. Nomainīt gaisa virzuli un gaisa virzuļa pakoju- mu (skatīt 9.4. nodaļu).
Page 310: Utilizācija
(skatīt 10. nodaļu). Bojāts sprauslu kom- Nomainīt sprauslu kom- plekts. plektu (skatīt 9.1. no- daļu). 12. Utilizācija Pilnībā iztukšotu krāsu pulverizatoru utilizēt kā otrreizējo izejvielu. Lai novērstu kaitējumu apkārtējai videi, smidzināmā šķidruma un atdalītājvie- las atliekas atbilstoši noteikumiem utilizēt atsevišķi. Ievērot vietējos spēkā esošos priekšrakstus! 13. Klientu apkalpošanas centrs Piederumus, rezerves detaļas un tehnisko atbalstu Jūs varat saņemt no sava SATA pārdevēja. 14. Piederumi Preces Nosaukums Skaits 6981 Ātrjaucama savienojuma nipelis G1/4 IG 5 gab. 27771 Gaisa mikrometrs 0 – 845 ar manometru 1 gab. 64030 SATA tīrīšanas komplekts 1 kom- plekts 53090 Gaisa šļūtene 1 gab.
Page 311: Rezerves Detaļas
1 gab. 130492 Darba sviru komplekts SATAjet 100 1 gab. 133926 Sviras rullīšu komplekts 1 kom- plekts 133934 Blīve asij apaļās / plakanās izsmidzināšanas regu- 3 gab. latoram 133942 Blīvējuma turētājs (no gaisa puses) 1 gab. 133959 Krāsas adatas un gaisa virzuļa atspere 3 gab. 133967 Fiksācijas skrūve SATA gaisa mikrometram 3 gab. 133983 Gaisa pieslēgums 1 gab. 133991 Pneimocilindra virzuļa galva 3 gab. 139188 Materiāla daudzuma regulēšana ar kontruzgriezni 1 gab. 139964 Gaisa mikrometrs 1 gab. 140574 Poga ar rievojumu un skrūve 1 gab. 140582 Blīvēšanas elements krāsas sprauslai 5 gab. 143230 Difuzora gredzens 3 gab.
Page 312: Es Atbilstības Deklarācija
Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P Tikai modelim SATAjet 100 B P Iekļauts remonta komplektā (# 130542)  Iekļauts gaisa virzuļa servisa komplektā (# 92759)  Iekļauts blīvju komplektā (# 183780)  16. ES atbilstības deklarācija Ražotājs: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Ar šo mēs apliecinām, ka tālāk minētais produkts pēc tā koncepcijas, uz- būves un konstrukcijas, kādā tas tiek realizēts pie mums, atbilst Direktīvu 2014/34/ES drošības pamatprasībām, ieskaitot grozījumus, kas ir spēkā deklarācijas brīdī, un var tikt lietots saskaņā ar ES Direktīvu 2014/34/ES, ņemot vērā ATEX produkta marķējumu potenciāli sprādzienbīstamā vidē. Izstrādājuma nosaukums: .......... krāsu pulverizators Tipa apzīmējums: ....SATAjet 100 B F RP, SATAjet 100 B F HVLP, .................... SATAjet 100 B P ATEX marķējums: ............II 2G Ex h IIB T4 Gb Atbilstīgās direktīvas: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2015 • EK Mašīnu direktīva 2006/42/EK •...
Page 313 Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P 70806 Kornvestheima, 31.10.2019. Albrecht Kruse Uzņēmuma vadītājs SATA GmbH & Co. KG...
Page 315: Algemene Informatie
GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P Inhoudsopgave [oorspronkelijke versie: Duits] Algemene informatie ...315 Onderhoud en instandhou- Veiligheidsinstructies ...316 ding ........323 Gebruik waarvoor het apparaat 10. Onderhoud en opslag ..327 bestemd is ......318 11. Storingen ......328 Beschrijving ......318 12.
Page 316: Veiligheidsinstructies
1.4. Toebehoren, reserve- en slijtage-onderdelen In principe mogen alleen originele toebehoren, reserve-en slijtageonder- delen van SATA worden gebruikt. Toebehoren die niet van SATA zijn, zijn niet gekeurd en niet vrijgegeven. SATA is niet aansprakelijk voor schade die is ontstaan door gebruik van niet goedgekeurde toebehoren, reserve- en slijtage-onderdelen.
Page 317 GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P 2.3. Gebruik in explosiegevaarlijke gebieden Gevaar! Levensgevaar door exploderend lakpistool Het gebruik van het lakpistool in explosieve atmosferen van ex-zone 0 kan een explosie veroorzaken. → Het lakpistool niet in explosieve atmosferen van ex-zone 0 brengen. Het lakpistool is goedgekeurd voor gebruik/opslag in ruimtes met explo- siegevaar ex-zone 1 en 2.
Page 318: Gebruik Waarvoor Het Apparaat Bestemd Is
GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P Aangesloten componenten ■ Gebruik uitsluitend originele SATA toebehoren en reserveonderdelen. ■ De aangesloten slangen en leidingen moeten 100% bestand zijn tegen de te verwachten thermische, chemische en mechanische belastingen die tijdens bedrijf kunnen optreden.
Page 319: Opbouw
Persluchtaansluiting G ¼ " [1-16] Bovenbeker [1-8] (buitendraad) [1-17] Bovenbeker-deksel ColorCode-systeem (CCS) [1-9] 6.1. Luchtmicrometer [3-61] SATA adam 2 (zie [3-63] Aparte manometer zonder hoofdstuk 14) regelaar (zie hoofdstuk 14) [3-62] Aparte manometer met [3-64] Drukmeting op regelaar (zie hoofdstuk 14) persluchtnetwerk 7.
Page 320: Bedrijf
GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P Benaming HVLP Polyester Aanbevolen pistoolin- − < 2,5 bar − gangsdruk Compliant (interne druk wetgeving Lombar- sproeiers < 1,0 dije / Italië bar) Max. ingangsdruk 10,0 bar pistool Aanbevolen sproeiaf- 17 cm - 21 cm 10 cm - 15 cm 17 cm - 21 cm stand Aanbevolen spuitaf- −...
Page 321: Eerste Ingebruikname
Gebruik van verontreinigde perslucht kan leiden tot storingen. → Gebruik schone perslucht. Bijvoorbeeld door SATA filter 100 (# 148247) buiten de spuitcabine of SATA filter 484 (# 92320) in de spuitcabine. Houd voor elke toepassing rekening met de volgende punten / controleer deze zodat er veilig met het lakpistool kan worden gewerkt: ■...
Page 322 Bij de instelmogelijkheden [3-2], [3-3] en [3-4] moet de lucht- micrometer [1-5] volledig zijn geopend (verticale stand). Aanwijzing! De pistoolbinnendruk kan het meest nauwkeurig worden ingesteld met SATA adam 2 [3-1]. Aanwijzing! Als de vereiste pistoolingangsdruk niet wordt bereikt, moet de druk op het persluchtnetwerk worden verhoogd.
Page 323: Onderhoud En Instandhouding
Bij montagewerkzaamheden aan de sproeierset bestaat er gevaar van letsel door de scherpe randen. → Draag werkhandschoenen. → Gebruik het SATA uittrekgereedschap altijd van u af. In het volgende hoofdstuk worden onderhoud en instandhouding van het lakpistool beschreven. Onderhouds- en instandhoudingswerkzaamheden mogen uitsluitend door geschoold vakpersoneel worden uitgevoerd.
Page 324 Stel na de montage de materiaalhoeveelheid conform hoofdstuk 8.2 in. 9.2. Luchtverdelerring vervangen Aanwijzing! Controleer na de demontage van de luchtverdelerring het afdichtvlak in het lakpistool. Neem bij beschadiging contact op met de SATA klanten- service (zie voor adres hoofdstuk 16). Luchtverdelerring demonteren ■ Sproeierset demonteren (zie hoofdstuk 9.1).
Page 325 GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P ■ Trek de luchtverdelerring er met het SATA uittrekgereedschap [8-1] uit. ■ Controleer het afdichtvlak [8-2] op verontreiniging en reinig het indien nodig. Luchtverdelerring monteren ■ Monteer de luchtverdelerring. De tap [8-3] van de luchtverdelerring moet daarbij in de juiste richting wijzen.
Page 326 ■ Plaats de luchtzuigerstang [10-3] er in de juiste positie in. ■ Vet de luchtzuiger met luchtzuigerveer [10-5] en de luchtmicrometer [10-4] met SATA-pistoolvet (# 48173) in en monteer ze. ■ Druk de luchtmicrometer [10-4] in de pistoolbehuizing. ■ Schroef de arreteerbout [10-1] in de pistoolbehuizing.
Page 327: Onderhoud En Opslag
Spil demonteren ■ Draai de schroef met verzonken kop [11-2] eruit. ■ Verwijder de kartelknop [11-3]. ■ Schroef de spil [11-4] met de SATA universele sleutel uit de pistoolbe- huizing. Spil monteren ■ Draai de spil [11-4] met de SATA universele sleutel in de pistoolbehui- zing.
Page 328: Storingen
De hieronder genoemde storingen mogen uitsluitend door geschoold vakpersoneel worden opgelost. Als een storing niet kan worden verholpen door één van de hulpmaatre- gelen, stuur het lakpistool dan op naar de klantenservice van SATA (zie voor adres het hoofdstuk 16).
Page 329 GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P Storing Oorzaak Remedie Onrustige sproeistraal Verfkop niet vastge- Draai de verfkop met de (fladderen / spugen) of draaid. universele sleutel vast. luchtbellen in de vloei- Luchtverdelerring Vervang de luchtver- beker. beschadigd of veront- delerring (zie hoofd- reinigd.
Page 330 GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P Storing Oorzaak Remedie Afstelling ronde / brede Afstelling ronde / brede Schroef de afstelling straal niet draaibaar. straal is linksom te ronde / brede straal er sterk in de begrenzing met universele sleu- gedraaid;...
Page 331: Afvalverwerking
Zie de lokale voorschriften! 13. Klantenservice Accessoires, reserveonderdelen en technische ondersteuning ontvangt u bij uw SATA-handelaar. 14. Toebehoren Art. nr. Benaming Aantal...
Page 332: Eu Conformiteitsverklaring
Afdichting voor spil afstelling ronde / brede straal 3 st. 133942 Afdichtingshouder (luchtzijde) 1 st. 133959 Verfnaald- en luchtzuigerveer 3 st. 133967 Arreteerbout voor SATA luchtmicrometer 3 st. 133983 Luchtaansluiting 1 st. 133991 Luchtzuigerkop 3 st. 139188 Afstelling materiaalhoeveelheden met contramoer 1 st.
Page 333 GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Hiermee verklaren wij dat het volgende product op grond van zijn concept, constructie en bouwwijze in de door ons in omloop gebrachte uitvoering...
Page 335: Generell Informasjon
1.4. Tilbehør, reserve- og slitedeler Det skal prinsipielt bare brukes originale tilbehørs-, reserve- og slitedeler fra SATA. Tilbehørsdeler som ikke er levert av SATA, er ikke testet og dermed ikke godkjent. SATA overtar ikke ansvar for skader som oppstår ved bruk av ikke godkjente tilbehørs-, reserve- og slitedeler.
Page 336: Sikkerhetsanvisninger
SATAs allmenne forretningsvilkår gjelder sammen med evt. andre kon- traktsmessige avtaler samt de lover som til enhver tid gjelder. SATA er ikke ansvarlig for ■ Bruksinstruksen ikke er fulgt ■ Produktet er brukt til formål det ikke er konstruert for ■...
Page 337 ■ Lakkeringspistolen kan kun benyttes innenfor de parameterne som er oppgitt på merkeplaten. Tilkoblede komponenter ■ Bruk utelukkende SATA originalt tilbehør og reservedeler. ■ Slanger og ledninger som tilkobles må under drift tåle de forventede kravene angående termisk, kjemisk og mekanisk påkjenning.
Page 338: Rett Bruk
Bruksveiledning SATAjet 100 B F (RP / HVLP), B P lakkeringspistolen. ■ Bruk aldri halogeniserte kullvannstoffbaserte rengjøringsmidler. Brukssted ■ Bruk aldri lakkeringspistolen i områder med tenningskilder som åpne flammer, glødende sigaretter eller ikke eksplosjonsbeskyttede elektriske innretninger.h ■ Bruk lakkeringspistolen kun i rom med god lufting. Generelt ■...
Page 339: Tekniske Data
[1-14] Malingsbeger-tilkobling med [1-10] Sprøytepistolgrep [1-11] Avtrekker [1-15] Lakksil (vises ikke) [1-16] Malingsbeholder [1-17] Lokk til malingsbeholder 6.1. Luftmikrometer [3-65] SATA adam 2 (se [3-67] Separat manometer uten kapittel 14) innstillingsinnretning (se [3-66] Separat manometer med kapittel 14) innstillingsinnretning (se [3-68] Trykkmåling på...
Page 340: Drift
Skader på grunn av tilsmusset trykkluft Bruk av forurenset trykkluft kan forårsake feilfunksjoner. → Bruk ren trykkluft. For eksempel ved bruk av SATA filter 100 (# 148247) utenfor lakkeringskabinen eller SATA filter 484 (# 92320) inne i lakkeringskabinen. Før hver bruk må følgende punkter tas hensyn til / kontrolleres for å garan- tere et sikkert arbeid med lakkeringspistolen: ■...
Page 341: Første Gangs Bruk
■ Fyll overkoppen (maksimalt 20 mm under overste kant). ■ Skru skrudekselet på overkoppen. Tilpasse pistolens innvendig trykk Merk! Ved innstillingsmulighetene [3-2], [3-3] og [3-4] må luft mikrometeret [1-5] være åpnet (loddrett stilling). Merk! Pistolens innvendige trykk kan innstilles mest nøyaktig med SATA adam 2 [3-1].
Page 342 Bruksveiledning SATAjet 100 B F (RP / HVLP), B P Merk! Om det nødvendigt pistolinngangstrykket ikke oppnås, må trykket i tryk- kluftnettet økes. Et for høyt inngangslufttrykk fører til høyere avtrekkerkrefter. ■ Trekk avtrekkeren [1-11] helt inn. ■ Still inn pistolinngangstrykket i henhold til en av følgende innstillings- muligheter [3-1], [3-2], [3-3] til [3-4].
Page 343: Vedlikehold Og Reparasjon
Under montering på dysesettet er det fare for personskade på grunn av skarpe kanter. → Bruk arbeidshansker. → Vend alltid SATA uttrekksverktøyet bort fra kroppen. Det følgende kapittelet beskriver vedlikehold og reparasjon av lakkeringspistolen. Vedlikeholds- og reparasjonsarbeider må kun utføres opplært personale.
Page 344 Etter monteringen justeres materialmengden i henhold til kapittel 8.2. 9.2. Bytte luftfordelerring Merk! Etter demonteringen av luftfordelerringen kontrolleres tetningsflaten i lakkeringspistolen. Hvis den er skadet tar du kontakt med SATA kundes- erviceavdeling (adresse se kapittel 16). Demontere luftfordelerringen ■ Demontere dysesettet (se kapittel 9.1).
Page 345 Montere luftstempelet, luftstempelfjæren og luftmikrometeret ■ Sett luftstempelstangen [10-3] inn i riktig posisjon. ■ Sett luftstempelet med luftstempelfjær [10-5] samt luftmikrometeret [10-4] inn med SATA-pistolfett (# 48173) og monter dem. ■ Trekk luftmikrometeret [10-4] ut av pistolkroppen. ■ Skru låseskruen [10-1] inn i pistolkroppen.
Page 346: Pleie Og Oppbevaring
Demontere spole ■ Skru ut [11-2] senkeskruen. ■ Trekk av det riflede hodet [11-3]. ■ Skru spolen [11-4] ut av pistolkroppen med SATA universalnøkkelen. Montere spolen ■ Skru spolen [11-4] inn i pistolkroppen med SATA-universalnøkkelen. ■ Sett på det riflede hodet [11-3].
Page 347 Ikke rengjør forurensede hull med feil gjenstander. Selv den minste ska- den påvirker sprøytebildet. → Bruk SATA-dyserengjøringsnål (# 62174) hhv. (# 9894). Merk! I sjeldne tilfeller kan det være nødvendig å demontere noen av lakke- ringspistolens deler for å rengjøre disse grundig. Hvis det er nødvendig med en demontering bør dette begrenses til de delene som ut fra sin...
Page 348: Feil
Bruksveiledning SATAjet 100 B F (RP / HVLP), B P 11. Feil Feilene som beskrives nedenfor kan kun rettes av opplært fagpersonele. Hvis en feil ikke kan rettes med utbedringstiltakene som er beskrevet nedenfor, må lakkeringspistolen sendes til SATA kundeserviceavdelingen (adresse se kapittel 16). Feil Årsak Løsning...
Page 349 Bruksveiledning SATAjet 100 B F (RP / HVLP), B P Feil Årsak Løsning Rund- / bredstråle- Rund- / bredstråle- Skru rund- / bredstråle- reguleringen ikke reguleringen ble dreid reguleringen ut med dreibar. mot urviseren for mye universalnøkkelen og til begrensningen, reparer hhv.
Page 350: Deponering
å unngå miljøskader må rester av sprøytemediet og slippmiddelet de- poneres atskilt fra pistolen på fagmessig riktig måte. Ta hensyn til lokale forskrifter! 13. Kundeservice Tilbehør, reservedeler og teknisk hjelp får du hos din SATA-forhandler. 14. Tilbehør Art.nr. Betegnelse Antall...
Page 351: Eu-Samsvarserklæring
Inkludert i tetningssettet (# 183780)  16. EU-samsvarserklæring Produsent: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Vi erklærer herved at produktet som er nevnt nedenfor, på grunn av sin opp- bygging, konstruksjon og utforming, er i samsvar med de vesentlige sikker- hetskravene i EU-direktiv 2014/34 / EU, inkludert endringene som var i kraft på...
Page 352 • DIN 31000:2011 „Generelle retningslinjer for trygg utforming av tekniske produkter“ Dokumentene som kreves i henhold til direktiv 2014/34/EU artikkel 13, er lagret ved det nevnte stedet nummer 0123 i 10 år. D-70806 Kornwestheim, 31.10.2019 Albrecht Kruse Adm.dir. SATA GmbH & Co. KG...
Page 353 1.1. Wstęp Niniejsza instrukcja obsługi zawiera ważne informacje dotyczące eks- ploatacji pistoletu SATAjet 100 B F RP / SATAjet 100 B F HVLP / SATA- jet 100 B P, zwanego w dalszej części pistoletem lakierniczym. W instruk- cji opisano również uruchomienie, konserwację i serwisowanie, pielęgna- cję...
Page 354: Gwarancja I Odpowiedzialność
Należy stosować wyłącznie oryginalne akcesoria oraz części zamienne i ulegające zużyciu firmy SATA. Akcesoria, które nie zostały dostarczone przez firmę SATA, nie są sprawdzone ani zatwierdzone. Za szkody po- wstałe wskutek stosowania niezatwierdzonych akcesoriów oraz części zamiennych i ulegających zużyciu firma SATA nie ponosi żadnej odpo- wiedzialności.
Page 355: Środki Ochrony Osobistej
Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P 2.2. Środki ochrony osobistej W trakcie korzystania z pistoletu lakierniczego oraz podczas jego czysz- czenia i konserwacji zawsze nosić atestowaną ochronę dróg oddecho- wych, wzroku i słuchu, odpowiednie rękawice ochronne, odzież roboczą oraz obuwie ochronne.
Page 356 ■ Pistolet lakierniczy może być eksploatowany wyłącznie w ramach para- metrów podanych na tabliczce znamionowej. Podłączone elementy ■ Stosować tylko oryginalne akcesoria oraz części zamienne i podlegają- ce zużyciu SATA. ■ Podłączone węże i przewody muszą być niezawodnie odporne na obciążenia cieplne, chemiczne i mechaniczne spodziewane podczas użytkowania.
Page 357: Zastosowanie Zgodne Z Przeznaczeniem
Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P 3. Zastosowanie zgodne z przeznaczeniem Pistolet lakierniczy służy do nanoszenia farb i lakierów oraz innych odpo- wiednich materiałów płynnych na właściwe podłoża. 4. Opis Wymagane w trakcie lakierowania sprężone powietrze doprowadzane jest do przyłącza sprężonego powietrza.
Page 358: Dane Techniczne
Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P [1-15] Sito lakieru (niewidoczne) [1-17] Pokrywa zbiornika [1-16] Zbiornik 6.1. Mikrometr powietrza [3-69] SATA adam 2 (patrz [3-71] Osobny manometr bez rozdział 14) układu sterowania (patrz [3-70] Osobny manometr rozdział...
Page 359: Praca
Używanie zabrudzonego sprężonego powietrza może prowadzić do nieprawidłowości w działaniu. → Oczyszczać sprężone powietrze. Na przykład za pomocą filtra SATA 100 (nr 148247) poza kabiną lakierniczą lub filtra SATA 484 (nr 92320) w kabinie lakierniczej. Aby zagwarantować bezpieczeństwo pracy z wykorzystaniem pistoletu lakierniczego, przed każdym użyciem należy przestrzegać...
Page 360: Pierwsze Uruchomienie
■ Przykręcić pokrywkę do kubka grawitacyjnego. Regulowanie wewnętrznego ciśnienia pistoletu Wskazówka! Podczas wykonywania ustawień [3-2], [3-3] i [3-4] mikrometr powietrz- ny [1-5] musi być całkowicie otwarty (pozycja pionowa). Wskazówka! Najdokładniejsze jest regulowanie wewnętrznego ciśnienia pistoletu [3- 1] za pomocą SATA adam 2.
Page 361 Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P Wskazówka! Jeśli wymagane ciśnienie wejściowe pistoletu nie zostanie uzyskane, należy zwiększyć ciśnienie w instalacji sprężonego powietrza. Zbyt wysokie wejściowe ciśnienie powietrza powoduje silny odrzut. ■ Całkowicie odciągnąć spust [1-11]. ■...
Page 362: Konserwacja I Serwisowanie
Podczas montowania zestawu dysz istnieje ryzyko odniesienia obrażeń wskutek ostrych krawędzi. → Nosić rękawice robocze. → Narzędzie demontażowe SATA zawsze używać w kierunku przeciw- nym do ciała. Niniejszy rozdział opisuje konserwację i serwisowanie pistoletu lakierniczego. Prace konserwacyjne i przeglądy mogą być wyko- nywane wyłącznie przez przeszkolonych fachowców.
Page 363 Wskazówka! Po demontażu pierścienia rozdzielacza powietrza skontrolować po- wierzchnię uszczelniającą w pistolecie lakierniczym. W razie stwierdze- nia uszkodzeń zwrócić się do działu serwisu SATA (adres podany jest w rozdziale 16). Demontaż pierścienia rozdzielacza powietrza ■ Zdemontować zestaw dysz (patrz rozdział 9.1).
Page 364 Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P ■ Skontrolować czystość powierzchni uszczelniającej [8-2], w razie po- trzeby ją oczyścić. Montaż pierścienia rozdzielacza powietrza ■ Założyć pierścień rozdzielacza powietrza. Czop [8-3] pierścienia rozdzielacza powietrza musi być odpowiednio ustawiony w trakcie jego wkładania.
Page 365 ■ Włożyć tłoczysko tłoczka powietrza [10-3] w poprawnej pozycji. ■ Włożyć tłoczek powietrza ze sprężyną tłoczka powietrza [10-5] oraz mikrometr powietrzny [10-4], smarując te elementy uprzednio smarem do pistoletów SATA (nr 48173). ■ Wcisnąć mikrometr powietrzny [10-4] w korpus pistoletu. ■ Wkręcić śrubę ustalającą [10-1] w korpus pistoletu.
Page 366: Pielęgnacja I Przechowywanie
/ płaskiego lub ustawianie strumienia natryskowego nie jest możliwe. Demontaż wrzecion ■ Wykręcić wkręt z łbem stożkowym [11-2]. ■ Zdjąć pokrętło rowkowane [11-3]. ■ Wykręcić wrzeciono [11-4] kluczem uniwersalnym SATA z korpusu pistoletu. Montaż wrzeciona ■ Wkręcić wrzeciono [11-4] kluczem uniwersalnym SATA w korpus pistoletu.
Page 367: Usterki
Zanieczyszczonych otworów pod żadnym pozorem nie czyścić nieod- powiednimi przedmiotami. Nawet najmniejsze uszkodzenia powodują zakłócenia wzoru natrysku. → Stosować igły do czyszczenia dysz SATA (nr 62174) lub (nr 9894). Wskazówka! W rzadkich przypadkach może się zdarzyć, że dokładne wyczyszczenie pewnych elementów pistoletu lakierniczego wymagało będzie ich de- montażu.
Page 368 Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P Usterka Przyczyna Środek zaradczy Niestabilny strumień Niedokręcona dysza Dokręcić dyszę farbową natryskowy (drże- farbowa. kluczem uniwersalnym. nie / plucie) lub pęche- Uszkodzony lub zanie- Wymienić pierścień rzyki powietrza w kub- czyszczony pierścień...
Page 369 Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P Usterka Przyczyna Środek zaradczy Brak funkcji regulacji Pierścień rozdziela- Wymienić pierścień strumienia okrągłe- cza powietrza nie jest rozdzielacza powietrza go / płaskiego – regula- ustawiony w popraw- (patrz rozdział 9.2). cja się...
Page 370: Utylizacja
Akcesoria, części zamienne i wsparcie techniczne znajdą Państwo u lo- kalnego przedstawiciela SATA. 14. Akcesoria Nr art. Nazwa Liczba Szybkozłączka z gwintem wewnętrznym G1/4 5 szt. 6981 Mikrometr powietrzny 0 – 845 z manometrem 1 szt. 27771 Zestaw do czyszczenia SATA 1 zestaw 64030...
Page 371: Części Zamienne
Uchwyt uszczelki (od strony powietrza) 1 szt. 133942 Sprężyny iglicy farbowej i tłoczka powietrza 3 szt. 133959 Śruba ustalająca do mikrometru powietrznego 3 szt. 133967 SATA Przyłącze powietrza 1 szt. 133983 Tłoczek spustu 3 szt. 133991 Regulacja ilości materiału z przeciwnakrętka 1 szt.
Page 372: Deklaracja Zgodności We
Zawarto w zestawie uszczelek (nr 183780)  16. Deklaracja zgodności WE Producent: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Niniejszym deklarujemy, że przedstawiony niżej produkt pod względem kon- cepcji, konstrukcji i typu w wersji wprowadzonej przez nas na rynek odpo- wiada podstawowym wymaganiom bezpieczeństwa dyrektywy UE 2014/34/...
Page 373 • DIN 31000:2011 „Ogólne wytyczne dotyczące bezpiecznego wytwarzania wyrobów technicznych” Dokumenty wymagane zgodnie z dyrektywą 2014/34/UE artykuł 13 są prze- chowywane w jednostce notyfikowanej numer 0123 przez 10 lat. 70806 Kornwestheim, dn. 31.10.2019 r. Albrecht Kruse Dyrektor SATA GmbH & Co. KG...
Page 375: Informações Gerais
1.1. Introdução As presentes instruções de funcionamento contêm informações im- portantes sobre o funcionamento da SATAjet 100 B F RP / SATA- jet 100 B F HVLP / SATAjet 100 B P, doravante designada pistola de pintura. São também descritos os procedimentos de colocação em fun- cionamento, manutenção e reparação, conservação e armazenamento,...
Page 376: Garantia E Responsabilidade
1.4. Acessórios, peças sobressalentes e peças de desgaste Por norma, devem ser utilizados apenas acessórios, peças sobressalen- tes e peças de desgaste originais da SATA. Acessórios que não tenham sido fornecidos pela SATA, não foram testados nem são autorizados. A SATA não assume qualquer responsabilidade por danos resultantes da...
Page 377 Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P 2.3. Utilização em áreas com risco de explosão Perigo! Perigo de vida devido à explosão da pistola de pintura A utilização da pistola de pintura em áreas potencialmente explosivas da zona 0 pode resultar em explosão.
Page 378: Uso Correto
Componentes ligados ■ Utilizar apenas acessórios e peças sobressalentes originais da SATA. ■ As mangueiras e os tubos ligados têm de resistir em segurança aos esforços térmicos, químicos e mecânicos esperados durante o funcio- namento.
Page 379: Volume De Fornecimento
Color-Code-System (CCS) [1-16] Caneca [1-9] [1-10] Punho da pistola [1-17] Tampa da caneca 6.1. Micrômetro de ar [3-73] SATA adam 2 (consultar o [3-75] Manómetro separado capítulo 14) sem dispositivo de ajuste [3-74] Manómetro separado (consultar o capítulo 14) com dispositivo de ajuste [3-76] Medição de pressão na...
Page 380: Dados Técnicos
Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P 7. Dados técnicos Designação HVLP Polyester Pressão de admissão 1,5 bar - 2,0 2,0 bar 1,5 bar - 2,0 recomendada Pressão máxima de 0,5 bar - 1,5 − −...
Page 381: Primeira Colocação Em Funcionamento
→ Utilizar ar comprimido limpo. Por exemplo, com filtro SATA 100 (n.º 148247) fora da cabine de pintura ou filtro SATA 484 (n.º 92320) dentro da cabine de pintura. Antes de cada utilização, ter em atenção/verificar os seguintes pontos, a fim de assegurar um funcionamento seguro da pistola de pintura: ■...
Page 382: Modo De Ajuste
(posição vertical). Indicação! A pressão interna da pistola pode ser ajustada com o máximo de preci- são com SATA adam 2 [3-1]. Indicação! No caso de não ser atingida a pressão de entrada necessária da pisto- la, a pressão na rede de ar comprimido tem de ser aumentada.
Page 383 Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P seguintes opções de ajuste [3-1], [3-2], [3-3] a [3-4]. Observar a pressão máxima de entrada da pistola (consultar o capítulo 7). ■ Colocar o gatilho na posição inicial. Ajustar a quantidade de material Indicação! Com o ajuste da quantidade de material totalmente aberto, o desgaste...
Page 384: Manutenção E Reparação
→ Usar luvas de proteção. → Utilizar a ferramenta de extração SATA sempre afastada do corpo. O capítulo que se segue descreve a manutenção e reparação da pistola de pintura. Os trabalhos de manutenção e de reparação só podem ser realizados por pessoal técnico com a devida formação.
Page 385 Desmontar o anel do distribuidor de ar ■ Desmontar o kit do bico (consultar o capítulo 9.1). ■ Retirar o anel do distribuidor de ar com a ferramenta de extração SATA [8-1]. ■ Verificar se a superfície de vedação [8-2] apresenta sujidade. Limpar se necessário.
Page 386 Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P 9.3. Substituir a vedação da agulha de tinta A substituição é necessária quando sair material na guarnição da agulha de tinta de ajuste autónomo. Desmontar a vedação da agulha de tinta ■...
Page 387 ■ Lubrificar o êmbolo de ar [10-5] e o micrómetro de ar [10-4] com lubri- ficante de pistolas SATA (n.º 48173) e colocá-los. ■ Pressionar o micrómetro de ar [10-4] no corpo da pistola. ■ Aparafusar o parafuso de bloqueio [10-1] no corpo da pistola.
Page 388: Conservação E Armazenamento
■ Desaparafusar o fuso [11-4] do corpo da pistola com uma chave uni- versal SATA. Montar o fuso ■ Aparafusar o fuso [11-4] com a chave universal SATA no corpo da pistola. ■ Colocar o botão serrilhado [11-3]. ■ Lubrificar o parafuso de cabeça escareada [11-2] com Loctite 242 [11- 1] e apertar manualmente.
Page 389: Avarias
Não limpar orifícios sujos com objetos impróprios. Até mesmo o menor dano afeta o padrão de pulverização. → Utilizar agulhas de limpeza de bicos SATA (n.º 62174) ou (n.º 9894). Indicação! Em casos raros, pode acontecer que alguns componentes da pistola de pulverização tenham que ser desmontados para serem bem limpos.
Page 390 Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P Falha Causa Ajuda Bolhas de ar na cane- Bico de ar solto. Apertar manualmente o ca por gravidade. bico de ar. Espaço sujo entre os Limpar o circuito de ar. bicos de ar e de tinta Respeitar as indicações ("circuito de ar").
Page 391 Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P Falha Causa Ajuda Não é possível rodar O ajuste do jato de Desaparafusar o ajuste o ajuste do jato de ar ar circular/largo foi ro- do jato de ar circular/ circular/largo.
Page 392: Tratamento
Respeitar as disposições locais. 13. Serviço para clientes Os acessórios, as peças sobressalentes e o suporte técnico são forneci- dos pelo seu representante SATA. 14. Acessórios Ref. Designação...
Page 393: Peças Sobressalentes
Suporte de vedação (circuito de ar) 1 unid. 133959 Mola da agulha de tinta e do êmbolo de ar 3 unid. 133967 Parafuso de bloqueio para micrómetro de ar SATA 3 unid. 133983 Conexão de ar 1 unid. 133991 Cabeça do pistão de ar 3 unid.
Page 394: Declaração De Conformidade
Incluído no kit de vedação (n.º 183780)  16. Declaração de conformidade EU Fabricante: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim, Alemanha Com o presente declaramos, que o produto mencionado a seguir corres- ponde, com base na sua conceção, construção e tipo construtivo na versão por nós colocada no mercado, aos requisitos básicos de segurança da dire-...
Page 395 Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P 0123. 70806 Kornwestheim, 31/10/2019 Albrecht Kruse Gerente SATA GmbH & Co. KG...
Page 397: Informaţii Generale
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P Index conţinut [versiunea originală: germană] 1. Informaţii generale ....397 întreţinerea generală ...406 2. Indicaţii privind siguranţa ..398 10. Îngrijirea şi depozitarea ..410 3. Utilizarea conform destinaţiei 11. Defecţiuni ......411 prevăzute ......400 12. Dezafectarea .......414 4. Descriere ......400 13. Serviciul asistenţă clienţi ..414 5. Setul de livrare ....400 14. Accesorii ......414...
Page 398: Indicaţii Privind Siguranţa
1.4. Accesorii, piesele de schimb şi de uzură Se vor utiliza în toate cazurile numai accesorii originale. piese de schimb şi piese de uzură de la SATA. Accesoriile care nu sunt livrate de SATA nu sunt verificate şi nici avizate. Pentru prejudicii apărute prin utilizarea ac- cesoriilor, pieselor de schimb şi pieselor de uzură neavizate, SATA nu îşi asumă responsabilitatea. 1.5. Performanţa şi răspunderea Sunt valabile Condiţiile Comerciale Generale ale SATA şi, după caz, alte convenţii contractuale, precum şi legile respectiv valabile. SATA nu îşi asumă nicio răspundere în cazul ■ Nerespectare manualului de utilizare ■ Utilizare neconformă destinaţiei prevăzute a produsului ■ Utilizare de personal necalificat ■ Neutilizare a echipamentului personal de protecţie ■ Neutilizarea de accesorii originale. piese de schimb şi piese de uzură ■ Reconstrucţii din proprie iniţiativă sau modificări tehnice ■ Uzura naturală / deteriorarea ■ Solicitare la impact atipică de utilizare ■...
Page 399 Manual de utilizare SATAjet 100 B F (RP / HVLP), B P 2.3. Utilizarea în medii cu potenţial exploziv Pericol! Pericol de moarte în caz de explozie a pistolului de vopsire Prin utilizarea pistolului de vopsire în zonele cu pericol de explozie din categoria Ex 0 apare posibilitatea unei explozii. → Nu aduceţi niciodată pistolul de vopsire în zone cu pericol de explozie din categoria Ex 0. Pistolul de lăcuit este aprobat pentru utilizarea/păstrarea în atmosferele potențial explozive din zonele Ex 1 și 2. Este necesară respectarea mar- cajului produsului. 2.4. Indicaţii privind siguranţa Starea tehnică...
Page 400: Utilizarea Conform Destinaţiei Prevăzute
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P indicaţi pe plăcuţa de fabricaţie. Componente racordate ■ Utilizaţi exclusiv accesorii şi piese de schimb originale SATA. ■ Furtunurile şi conductele racordate trebuie să reziste în timpul funcţio- nării la solicitările termice, chimice şi mecanice aşteptate. ■ Furtunurile aflate sub presiune pot provoca vătămări la desprindere, din cauza mişcărilor bruşte necontrolate. Aerisiţi întotdeauna furtunurile complet înainte de desfacere. Curățarea ■ Nu utilizaţi niciodată fluide de curăţare care conţin acizi sau baze pentru curăţarea pistolului de vopsire. ■ Nu utilizaţi niciodată medii de curăţare pe bază de hidrocarburi haloge- nate. Locul de utilizare ■ Nu utilizaţi niciodată pistolul de vopsire în zona surselor de aprindere, cum sunt focul deschis, ţigaretele aprinse sau dispozitivele electrice neprotejate la explozie. ■ Utilizaţi pistolul de vopsire numai în spaţii bine aerisite. Generalităţi ■ Nu îndreptaţi niciodată pistolul de vopsire spre fiinţe. ■ Respectaţi prescripţiile de securitate, de prevenire a accidentelor, de protecţie a muncii şi de protecţie a mediului. ■ Respectaţi prevederile de prevenire a accidentelor. 3. Utilizarea conform destinaţiei prevăzute Pistolul de vopsire serveşte la aplicarea de vopsele şi lacuri, precum şi a...
Page 401: Asamblarea
[1-5] Şurub de blocare a micro- prin cădere cu QCC [1-6] metrului de aer [1-15] Sită vopsea (nu este [1-7] Piston de aer (nu este vizibilă) vizibil) [1-16] Cană de alimentare prin Racord pentru aer cădere [1-8] comprimat G ¼ „ (filet [1-17] Capac cană de alimentare exterior) prin cădere 6.1. Micrometru de aer [3-77] SATA adam 2 (a se vedea [3-80] Sistemu de măsurare a capitolul 14) presiunii la reţeaua de aer [3-78] Manometru separat cu comprimat dispozitiv de reglaj (a se vedea capitolul 14) [3-79] Manometru separat fără dispozitiv de reglaj (a se vedea capitolul 14)
Page 402: Date Tehnice
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P 7. Date tehnice Denumire HVLP Polyester Presiune de intrare a 1,5 bari - 2,0 2,0 bari 1,5 bari - 2,0 pistolului recomandată bari bari Presiunea recomanda- 0,5 bari - 1,5 − − tă la intrarea pistolului bari Spot Repair Presiunea recomanda- − > 2,0 bari (Pre- − tă la intrarea pistolului siune internă a Compliant duzelor > 0,7 bari) Presiunea recomanda- − < 2,5 bari (Pre- − tă la intrarea pistolului siune internă a Compliant legislaţie duzelor < 1,0 Lombardia / Italia bari) Presiune max. de intra- 10,0 bari re a pistolului...
Page 403: Exploatarea
Pericol de vătămare cauzat de explozia furtunului de aer com- primat Prin utilizarea unui furtun de aer comprimat neadecvat, acesta se poate deteriora din cauza presiunii prea ridicate şi poate exploda. → Utilizaţi numai un furtun rezistent la solvenţi, antistatic şi impeca- bil din punct de vedere tehnic, pentru aer comprimat cu rezistenţă la presiune permanentă de cel puţin 10 bari, o rezistenţă la scurgere de < 1 MOhmi şi un diametru interior min. de 9 mm (# 53090). Precauţie! Prejudicii cauzate de aerul comprimat murdărit Utilizarea aerului comprimat murdărit poate duce la disfuncţionalităţi. → Utilizaţi aer comprimat curat. De exemplu prin filtru SATA 100 (# 148247) în afara cabinei de vopsire sau filtru SATA 484 (# 92320) în interiorul cabinei de vopsire. Înainte de fiecare utilizare, respectaţi / verificaţi următoarele puncte, pentru a garanta un lucru în siguranţă cu pistolul de vopsire: ■ Stabilitatea tuturor şuruburilor [2-1], [2-2], [2-3], [2-4] şi [2-5]. Strân- geţi ferm şuruburile, după caz. ■ Duza de vopsea [2-2] strânsă ferm cu un cuplu de 14 Nm [7-5]. ■ Şurubul opritor [10-1] strâns ferm. ■ Este utilizat aer comprimat curat din punct de vedere tehnic. 8.1. Prima punere în funcţiune ■ Purjaţi temeinic conducta de aer comprimat înainte de montaj.
Page 404: Regimul De Reglaj
Umplerea cu material Indicaţie! La vopsire utilizaţi exclusiv cantitatea de material pentru pasul de lucru. La vopsire acordaţi atenţie distanţei necesare de pulverizare. După vop- sire, depozitaţi materialul conform prevederilor sau eliminaţi-l ca deşeu. ■ Deşurubaţi capacul filetat [2-14] de la paharul de curgere [2-13]. ■ Apăsaţi dispozitivul de blocare a picurării [2-9] în capacul filetat. ■ Umpleţi paharul de curgere (maxim 20 mm sub marginea superioară). ■ Înşurubaţi capacul filetat pe paharul de curgere. Adaptarea presiunii interne în pistol Indicaţie! La posibilităţile de reglare [3-2], [3-3] şi [3-4] trebuie ca micrometrul pentru aer [1-5] să fie complet deschis (poziţie verticală). Indicaţie! Presiunea internă în pistol poate fi reglată cel mai precis cu SATA adam 2 [3-1]. Indicaţie! Dacă presiunea necesară la intrarea pistolului nu este atinsă, trebuie să fie mărită presiunea la reţeaua de aer comprimat. O presiune prea ridicată a aerului de intrare duce la forţe de tragere prea mari. ■ Trageţi complet declanşatorul [1-11]. ■ Reglaţi presiunea la intrarea pistolului conform uneia dintre următoarele posibilităţi de reglare [3-1], [3-2], [3-3] până la [3-4]. Acordaţi atenţie presiunii maxime la intrarea pistolului (a se vedea capitolul 7). ■ Aduceţi declanşatorul în poziţia iniţială.
Page 405 Manual de utilizare SATAjet 100 B F (RP / HVLP), B P Reglarea debitului de material Indicaţie! Când dispozitivul de reglare a cantităţii de material este complet des- chis, uzura la duza de vopsea şi la acul pentru vopsea este cea mai redusă. Alegeţi mărimea duzei în funcţie de fluidul de stropire şi de vite- za de lucru. Debitul de material şi, implicit, cursa acului se poate regla progresiv cu şurubul regulator conform imaginii [4-1], [4-2], [4-3] şi [4-4]. ■ Desfaceţi contrapiuliţa [1-4]. ■ Trageţi complet declanşatorul [1-11]. ■ Reglaţi debitul de material de la şurubul regulator [1-3]. ■ Strângeţi ferm contrapiuliţa cu mâna. Reglarea jetului de pulverizat Jetul de stropire poate fi reglat progresiv cu ajutorul dispozitivului de re- glare a jetului rotund / lat [1-2] până la atingerea unui jet rotund. ■ Reglaţi jetul de stropire prin rotirea dispozitivului de reglare a jetului rotund/lat [1-2]. ■...
Page 406: Întreţinerea Generală
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P 9. Întreţinerea curentă şi întreţinerea generală Avertisment! Pericol de vătămare cauzat componentele care se desfac sau materialul care iese. În cazul lucrărilor de întreţinere curentă cu legătură existentă la reţeaua de aer comprimat, sunt posibile desprinderi neaşteptate de componente şi ieşiri de material. → Separaţi pistolul de vopsire înaintea tuturor lucrărilor de întreţinere curentă de la reţeaua de aer comprimat. Avertisment! Pericol de vătămare la muchii ascuţite În cazul lucrărilor de montaj la setul de duze apare pericol de vătămare din cauza muchiilor ascuţite. → Purtaţi mănuşi de lucru. → Utilizaţi întotdeauna extractorul ATA întors în exterior faţă de corp. Capitolul următor descrie întreţinerea curentă şi întreţinerea generală a pistolului de vopsire. Executarea lucrărilor de întreţinere curentă şi de întreţinere generală este permisă...
Page 407 După montare, reglaţi debitul de material conform capitolului 8.2. 9.2. Înlocuirea inelului distribuitorului de aer Indicaţie! După demontarea inelului distribuitorului de aer, verificaţi suprafaţa de etanşare din pistolul de vopsire. În cazul deteriorărilor, adresaţi-vă departamentului pentru clienţi SATA (pentru adresă, a se vedea capito- lul 16). Demontarea inelului distribuitorului de aer ■ Montaţi setul de duze (a se vedea capitolul 9.1). ■ Extrageţi inelul distribuitorului de aer cu extractorul SATA [8-1]. ■ Verificaţi dacă pe suprafaţa de etanşare [8-2] există impurităţi, cură- ţaţi-o dacă este necesar. Montarea inelului distribuitorului de aer ■ Înlocuiţi inelul distribuitorului de aer. Totodată, ştiftul [8-3] al inelului distribuitorului de aer trebuie să fie aliniat corespunzător. ■ Presaţi uniform în interior inelul distribuitorului de aer. ■ Montaţi setul de duze (a se vedea capitolul 9.1). După montare, reglaţi debitul de material conform capitolului 8.2. 9.3. Înlocuirea garniturii acului pentru vopsea Schimbarea este necesară dacă pe la pachetul acului de vopsea cu au-...
Page 408 Demontarea pistonului de aer, arcului pistonului de aer şi microme- trului pentru aer ■ Deşurubaţi şurubul opritor [10-1] din corpul pistolului. ■ Trageţi micrometrul pentru aer [10-4] din corpul pistolului. ■ Extrageţi pistonul de aer cu arcul pistonului de aer [10-5]. ■ Extrageţi tija pistonului de aer [10-3]. Montarea pistonului de aer, arcului pistonului de aer şi micrometru- lui pentru aer ■ Introduceţi tija pistonului de aer [10-3] în poziţie corectă. ■ Gresaţi cu unsoare pentru pistoale SATA şi introduceţi pistonul de aer cu arcul pistonului de aer [10-5], precum şi micrometrul pentru aer [10- 4] (# 48173).
Page 409 4] (# 48173). ■ Apăsaţi în interior micrometrul pentru aer [10-4] în corpul pistolului. ■ Înşurubaţi şurubul opritor [10-1]. ■ Montaţi declanşatorul [9-2]. ■ Introduceţi arcul şi acul pentru vopsea [9-1]. ■ Înşurubaţi şurubul regulator [1-3] cu contrapiuliţa [1-4] în corpul pisto- lului. După montare, reglaţi debitul de material conform capitolului 8.2. 9.6. Înlocuirea axului dispozitivului de reglare a jetului ro- tund / lat Schimbarea este necesară dacă pe la dispozitivul de reglare a jetului rotund / la iese aer sau dacă reglajul jetului de stropire nu mai este posibil. Demontarea axelor ■ Scoateţi prin rotire şurubul cu cap înecat [11-2]. ■ Desprindeţi butonul randalinat [11-3]. ■ Deşurubaţi axul [11-4] cu cheia universală SATA din corpul pistolului. Montarea axelor...
Page 410: Îngrijirea Şi Depozitarea
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P ■ Înşurubaţi axul [11-4] cu cheia universală SATA în corpul pistolului. ■ Aşezaţi butonul randalinat [11-3]. ■ Ungeţi şurubul cu cap înecat [11-2] cu Loctite 242 [11-1] şi înşurubaţi-l cu mâna. 10. Îngrijirea şi depozitarea Pentru a asigura funcţionarea pistolului de vopsire, este necesară mane- vrarea cu precauţie, precum şi îngrijirea în permanenţă a produsului. ■ Depozitaţi pistolul de vopsire într-un loc uscat. ■ Curăţaţi pistolul de vopsire după fiecare utilizare şi înainte de fiecare schimbare a materialului. Precauţie! Pagube cauzate de detergenţi greşiţi Prin utilizarea unor detergenţi agresivi pentru curăţarea pistolului de vopsire, acesta poate fi deteriorat. → Nu utilizaţi fluide de curăţare agresive. → Utilizaţi detergenţi neutri cu valoarea pH de 6 – 8. → Nu utilizaţi acizi, leşii, agenţi bazici, agenţi de decapare, agenţi nea- decvaţi de regenerare sau alte fluide de curăţare agresive. Precauţie! Prejudicii materiale în cazul curăţării incorecte Scufundarea în solvent sau detergent sau curăţarea într-un aparat cu...
Page 411: Defecţiuni
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P Indicaţie! În cazuri rare poate fi necesară demontarea unor piese de la pistolul de vopsire, pentru a fi curăţate temeinic. Dacă este necesară o demontare, acest lucru se va limita numai la componentele care vin în contact cu material din cauza modului lor de funcţionare. ■ Spălaţi bine pistolul de vopsire prin parcurgere cu diluant. ■ Curăţaţi duza de aer cu pensula sau peria. ■ Gresaţi piesele mobile cu puţină unsoare pentru pistoale. 11. Defecţiuni Remedierea defecţiunilor descrise în cele ce urmează este permisă nu- mai personalului de specialitate şcolarizat. Dacă o defecţiune nu poate fi înlăturată prin măsurile de soluţionare men- ţionate în cele ce urmează, trimiteţi pistolul de vopsire la departamentul pentru clienţi de la SATA (adresa a se vedea capitolul 16). Defecţiunea Cauză Remediere Jet de stropire incon- Duza de vopsea nu Strângeţi ferm duza de stant (cu fluturări / îm- este strânsă ferm. vopsea cu cheia uni- proşcări) sau bule versală. de aer în paharul de Inelului distribuitorului Înlocuiţi inelului distri-...
Page 412 Manual de utilizare SATAjet 100 B F (RP / HVLP), B P Defecţiunea Cauză Remediere Bule de aer în paharul Duză de aer desprin- Strângeţi cu mâna duza de curgere. să. de aer. Spaţiul intermediar Curăţaţi circuitul aeru- dintre duza de aer lui. Ţineţi cont de indi- şi duza de vopsea caţiile de curăţare (a se („circuitul aerului“) vedea capitolul 10). murdărit. Setul de duze mur- Curăţaţi setul de duze. dărit. Ţineţi cont de indicaţiile de curăţare (a se vedea capitolul 10). Set de duze deteri- Înlocuiţi setul de duze orat. (a se vedea capito- lul 9.1). Prea puţin fluid de Umpleţi paharul de stropire în paharul de curgere (a se vedea curgere. capitolul 8.2). Garnitură a acului Înlocuiţi garnitura acului pentru vopsea de- pentru vopsea (a se fectă.
Page 413 Manual de utilizare SATAjet 100 B F (RP / HVLP), B P Defecţiunea Cauză Remediere Dispozitivul de reglare Dispozitivul de reglare Deşurubaţi dispozitivul a jetului rotund / lat nu a jetului rotund / lat a de reglare a jetului se roteşte. fost rotit prea puternic rotund / lat cu cheia în sens antiorar în li- universală şi restabiliţi mitator; axul din filetul mobilitatea, respectiv pistolului slăbit. schimbaţi-l complet (a se vedea capitolul 9.6). Pistolul de vopsire nu Scaunul pistonului de Curăţaţi scaunul pis- opreşte aerul. aer murdărit. tonului de aer. Ţineţi cont de indicaţiile de curăţare (a se vedea capitolul 10). Pistonul de aer uzat.
Page 414: Dezafectarea
Set de duze deteri- Înlocuiţi setul de duze orat. (a se vedea capito- lul 9.1). 12. Dezafectarea Eliminarea ca deşeu a pistolului de vopsire complet golit, ca material va- loros. Pentru a evita prejudicierea mediului, eliminaţi ca deşeu resturile fluidului de stropire şi decofrolul separat de pistolul de vopsire, în confor- mitate cu prescripţiile de specialitate. Respectaţi prescripţiile locale! 13. Serviciul asistenţă clienţi Accesorii, piese de schimb şi suport tehnic se pot primi de la comerciantul dumneavoastră SATA. 14. Accesorii Nr. art. Denumire Număr 6981 Niplu de cuplare rapidă G1/4 IG 5 buc. 27771 Micrometru pentru aer 0 – 845 cu manometru 1 buc. 64030 Set de curăţare SATA 1 set 53090 Furtun pentru aer 1 buc.
Page 415: Piese De Schimb
91959 Tip piston de aer 1 buc. 130492 Set manete SATAjet 100 1 buc. 133926 Set role manetă 1 set 133934 Garnitură pentru axul dispozitivul de reglare a jetu- 3 buc. lui rotund / lat 133942 Suport garnitură (pe partea aerului) 1 buc. 133959 Arc la acul pentru vopsea şi pistonul de aer 3 buc. 133967 Şurub opritor pentru micrometrul de aer SATA 3 buc. 133983 Racord de aer 1 buc. 133991 Cap piston de aer 3 buc. 139188 Dispozitiv de reglare a cantităţii de material cu 1 buc. contrapiuliţă 139964 Micrometru de aer 1 buc. 140574 Buton randalinat şi şurub 1 buc. 140582 Elemente de etanşare pentru duza de vopsea 5 buc.
Page 416: Declaraţie De Conformitate U.e
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P Inclus în setul de reparaţii (# 130542)  Inclus în unitatea de service pentru pistonul de aer  (# 92759) Inclus în setul de garnituri (# 183780)  16. Declaraţie de conformitate U.E. Producător: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Prin prezenta declarăm că produsul menţionat în cele ce urmează cores- punde,pe baza concepţiei sale, construcţiei şi tipului constructiv, în varianta pusă în circulaţie de noi, cerinţelor fundamentale de securitate din directiva UE 2014/34/UE, incluzând modificările în vigoare la momentul declaraţiei şi poate fi utilizat conform directivei UE 2014/34/UE și cu respectarea marcaju- lui de produs ATEX în zone cu pericol de explozie. Denumire produs: ...............Pistol de vopsit Notaţia de tip: ......SATAjet 100 B F RP, SATAjet 100 B F HVLP, .................... SATAjet 100 B P Marcaj ATEX: .............. II 2G Ex h IIB T4 Gb Directive în vigoare: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2015 •...
Page 417 Manual de utilizare SATAjet 100 B F (RP / HVLP), B P 70806 Kornwestheim, 31.10.2019 Albrecht Kruse Director SATA GmbH & Co. KG...
Page 419: Общая Информация
Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P Содержание [язык оригинала: немецкий] Общая информация ..419 Техническое обслуживание и Указания по технике ремонт ........429 безопасности .....420 10. Уход и хранение ....434 Использование по 11. Неисправности ....435 назначению ......423 12.
Page 420 ущерб, возникший в результате применения неодобренных принад- лежностей, запчастей и быстроизнашивающихся деталей. 1.5. Гарантийные обязательства и ответственность Законную силу имеют Общие условия заключения сделок SATA и в случае необходимости другие договорные обязательства, а также действующие законы. Гарантийные обязательства и ответственность фирмы SATA прекра- щаются...
Page 421: Требования К Персоналу
Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P 2.1. Требования к персоналу Покрасочный пистолет может применяться только опытными специ- алистами и проинструктированным персоналом, которые полностью прочли данное руководство по эксплуатации и поняли его содержа- ние. Лицам, у которых скорость реакции снижена вследствие воздей- ствия...
Page 422 ■ Покрасочный пистолет можно эксплуатировать только в рамках параметров, указанных на фирменной табличке. Подключенные компоненты ■ Использовать исключительно оригинальные принадлежности и запчасти SATA. ■ Подключенные шланги и провода должны соответствовать терми- ческим, химическим и механическим нагрузкам, ожидаемым при эксплуатации. ■ В случае отсоединения находящихся под давлением шлангов их...
Page 423 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P щие сигареты и взрывонезащищенные электрические устройства. ■ Применять покрасочный пистолет только в хорошо вентилируемых помещениях. Общие положения ■ Категорически запрещено направлять покрасочный пистолет на людей и животных. ■ Необходимо соблюдать местные предписания по технике безо- пасности, предупреждению...
Page 424 [1-17] Крышка красконаливного Система цветовой стакана [1-9] маркировки ColorCode- System (CCS) 6.1. Воздушный микрометр [3-81] SATA adam 2 (см. [3-83] Отдельный манометр главу 14) без регулирующего [3-82] Отдельный манометр с устройства (см. главу 14) регулирующим устрой- [3-84] Измерение давления в...
Page 425 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P Обозначение HVLP Polyester Рекомендуемое вход- > 2,0 бар − − ное давление Соот- (Внутреннее ветствует давление сопел > 0,7 бар) Рекомендуемое < 2,5 бар − − входное давление (Внутреннее...
Page 426: Первый Ввод В Эксплуатацию
Применение загрязненного сжатого воздуха может привести к неис- правностям → Использовать чистый сжатый воздух. Например, используя фильтр SATA filter 100 (# 148247) за пределами окрасочной камеры или фильтр SATA filter 484 (# 92320) внутри окрасочной камеры. Чтобы обеспечить безопасную работу с покрасочным пистолетом, перед...
Page 427: Нормальная Эксплуатация
Для возможных настроек [3-2], [3-3] и [3-4] воздушный микрометр [1-5] должен быть полностью открыт (вертикальное положение). Указание! Точнее всего давление внутри пистолета можно настроить с помо- щью SATA adam 2 [3-1]. Указание! Если требуемое давление на входе пистолета не достигается, не- обходимо повысить давление в сети сжатого воздуха.
Page 428 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P ■ Настроить давление на входе пистолета, используя одну из следу- ющих возможностей [3-1], [3-2], [3-3] - [3-4]. Учитывать максималь- ное давление на входе пистолета (см. главу 7). ■ Установить спусковой рычаг в исходное положение. Настройка...
Page 429 Опасность травмирования об острые кромки Во время монтажа набора распылительных насадок существует опасность травмирования об острые кромки. → Носить рабочие перчатки. → При работе держать специальный инструмент SATA в сторону от туловища. В следующей главе описывается техническое обслуживание и ре- монт...
Page 430 После установки настроить расход материала согласно главе 8.2. 9.2. Замена кольца воздухораспределителя Указание! После демонтажа кольца воздухораспределителя проверить уплот- нительную поверхность в покрасочном пистолете. При наличии по- вреждений обращайтесь в сервисный отдел компании SATA (адрес см. в главе 16). Демонтаж кольца воздухораспределителя...
Page 431 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P ■ Демонтировать набор распылительных насадок (см. главу 9.1). ■ Извлечь кольцо воздухораспределителя с помощью специального инструмента SATA [8-1]. ■ Проверить уплотнительную поверхность [8-2] на наличие загрязне- ний, при необходимости очистить ее.
Page 432 ■ Вставить шток пневматического поршня [10-3] в правильном поло- жении. ■ Смазать пневматический поршень с пружиной [10-5], а также воз- душный микрометр [10-4] смазкой для пистолетов SATA(# 48173) и установить их. ■ Вдавить воздушный микрометр [10-4] в корпус пистолета. ■ Ввинтить фиксирующий винт [10-1] в корпус пистолета.
Page 433 ■ Вставить шток пневматического поршня [10-3] в правильном поло- жении. ■ Смазать пневматический поршень с пружиной [10-5], а также воз- душный микрометр [10-4] смазкой для пистолетов SATA(# 48173) и установить их. ■ Вдавить воздушный микрометр [10-4] в корпус пистолета. ■ Ввинтить фиксирующий винт [10-1].
Page 434 Погружение в растворитель или моющее средство или очистка с помощью ультразвукового прибора могут привести к повреждению покрасочного пистолета. → Не помещать покрасочный пистолет в растворитель или моющее средство. → Не очищать покрасочный пистолет с помощью ультразвукового прибора. → Использовать только моечные машины, рекомендованные ком- панией SATA.
Page 435 Ни в коем случае не очищать загрязненные отверстия с помощью неподходящих предметов. Даже самые незначительные поврежде- ния влияют на форму распыла. → Использовать иглы для очистки сопел SATA (# 62174) или (# 9894). Указание! В редких случаях может потребоваться демонтаж некоторых дета- лей...
Page 436 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P Неисправность Причина Способ устранения Пузыри воздуха в Воздушное сопло Затянуть воздушное проточном стакане. плохо закреплено. сопло от руки. Пространство между Очистить воздушный воздушным соплом контур. Соблюдать и соплом для распы- указания...
Page 437 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P Неисправность Причина Способ устранения Элемент регулирова- Кольцо воздухорас- Заменить кольцо воз- ния круглой / широко- пределителя распо- духораспределителя направленной струи ложено неправильно (см. главу 9.2). не работает – эле- (шип...
Page 438 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P Неисправность Причина Способ устранения Материал бурлит в Воздух для распы- Затянуть, очистить проточном стакане. ления попадает в или заменить детали. проточный стакан через канал для краски. Сопло для распыления...
Page 439 утилизировать остатки распыляемой среды и разделительное сред- ство надлежащим образом отдельно от покрасочного пистолета. Соблюдать местные предписания! 13. Сервисная служба Принадлежности, запчасти и техническую помощь вы получите у вашего поставщика продукции фирмы SATA. 14. Аксессуары Арт. № Обозначение Кол-во Быстросоединяемый ниппель G1/4 IG 5 шт.
Page 440 1 шт. 133942 Пружина иглы краскораспылителя и пневмати- 3 шт. 133959 ческого поршня Фиксирующий винт для воздушного микрометра 3 шт. 133967 SATA Подключение воздуха 1 шт. 133983 Головка воздушного поршня 3 шт. 133991 Элемент регулирования расхода материала с 1 шт.
Page 441 Входит в состав комплекта уплотнений (# 183780)  16. Декларация о соответствии стандартам ЕС Изготовитель: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Настоящим мы заявляем, что указанный ниже продукт, в силу дизайна, конструкции и исполнения в выпущенной нами в обращение версии со- ответствует...
Page 442 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P реданы на хранение в уполномоченный орган номер 0123 сроком на 10 лет. 70806 Kornwestheim, 31.10.2019 Albrecht Kruse Директор SATA GmbH & Co. KG...
Page 443: Allmän Information
Använd principiellt bara tillbehör, reservdelar och slitdelar i original från SATA. Tillbehör som inte levererats av SATA är inte kontrollerade och därför inte godkända. SATA tar inget ansvar för skador som uppstått på grund av att tillbehör, reservdelar och slitdelar som inte är godkända har...
Page 444: Garanti Och Ansvar
BruksanvisningSATAjet 100 B F (RP/HVLP), B P 1.5. Garanti och ansvar SATA:s allmänna affärsvillkor och eventuella ytterligare avtalade villkor samt de lokalt gällande lagarna gäller. SATA ansvarar inte vid ■ om bruksanvisningen inte följs ■ om produkten används på ett ej avsett sätt ■...
Page 445 ■ Lackeringspistolen får användas endast inom de parametrar som anges på typskylten. Anslutna komponenter ■ Använd endast tillbehör och reservdelar i original från SATA. ■ De anslutna slangarna och ledningarna måste klara de termiska, kemis- ka och mekaniska belastningar som förväntas.
Page 446: Avsedd Användning
BruksanvisningSATAjet 100 B F (RP/HVLP), B P Arbetsplats ■ Använd aldrig lackeringspistolen i närheten av antändningskällor, såsom öppen eld, brinnande cigaretter eller elektriska anordningar utan explosionsskydd. ■ Använd lackeringspistolen endast i väl ventilerade rum. Allmänt ■ Rikta aldrig lackeringspistolen mot levande varelser. ■...
Page 447: Tekniska Data
[1-15] Lacksil (syns inte) [1-12] Munstyckssats med [1-16] Flytkärl luftmunstycke, färgmun- [1-17] Flytkärlslock 6.1. Luftmikrometer [3-85] SATA adam 2 (se [3-87] Separat manometer utan kapitel 14) regulator (se kapitel 14) [3-86] Separat manometer med [3-88] Tryckmätare på tryck- regulator (se kapitel 14) luftsnätet...
Page 448: Drift
Skador på grund av smutsig tryckluft Användning av smutsig tryckluft kan leda till felaktiga funktioner. → Använd ren tryckluft. Använd exempelvis SATA filter 100 (# 148247) utanför lackeringshytten eller SATA filter 484 (# 92320) inuti lackerings- hytten. Beakta respektive kontrollera följande punkter inför varje användningstill- fälle för att säkerställa ett säkert arbete med lackeringspistolen:...
Page 449: Första Idrifttagandet
■ Skruva fast skruvlocket på utloppsbägaren. Anpassning av pistolens invändiga tryck Tips! På inställningsmöjligheterna [3-2], [3-3] och [3-4] måste luftmikrome- tern [1-5] vara helt öppen (lodrät position). Tips! Pistolens invändiga tryck kan ställas in mest exakt med SATA adam 2 [3-1].
Page 450: Inställning Av Materialmängd
BruksanvisningSATAjet 100 B F (RP/HVLP), B P Tips! Uppnås inte det nödvändiga ingångstrycket till pistolen, måste trycket i tryckluftsnätet höjas. Ett för högt ingående lufttryck leder till höga avtryckarkrafter. ■ Tryck in avtryckaren [1-11] helt. ■ Ställ in pistolens ingångstryck enligt ett av följande inställningsmöjlighe- ter [3-1], [3-2], [3-3] till [3-4].
Page 451: Underhåll Och Service
Det finns risk för personskador på grund av vassa kanter vid monte- ringsarbeten på munstyckssatsen. → Bär arbetshandskar. → Använd alltid SATA utdragningsverktyg en bit bort från kroppen. I det här kapitlet beskrivs hur lackeringspistolen underhålls och servas. Underhålls- och servicearbeten får utföras endast av utbildad fackpersonal.
Page 452 Ställ in materialmängden enligt kapitel 8.2. 9.2. Byte av luftfördelarring Tips! Kontrollera tätningsytan i lackeringspistolen, när luftfördelarringen har demonterats. Kontakta kundtjänsten på SATA (för adress se kapitel 16), om det finns några skador. Demontering av luftfördelarring ■ Demontera munstyckssatsen (se kapitel 9.1).
Page 453 ■ Sätt luftkolvstången [10-3] korrekt . ■ Fetta in luftkolven tillsammans med luftkolvfjädern [10-5] och luftmikro- metern [10-4] med SATA pistolfett (# 48173) och sätt i dem. ■ Tryck in luftmikrometern [10-4] i pistolkroppen. ■ Skruva fast låsskruven [10-1] i pistolkroppen.
Page 454 Demontering av spindel ■ Skruva ut skruven med försänkt huvud [11-2]. ■ Dra av den räfflade knappen [11-3]. ■ Skruva med hjälp av en SATA universalnyckel ut spindeln [11-4] ur pistolkroppen. Montering av spindel ■ Skruva med en SATA universalnyckel in spindeln [11-4] i pistolkroppen.
Page 455: Service Och Förvaring
→ Lägg inte lackeringspistolen i lösnings- eller rengöringsmedel. → Rengör inte lackeringspistolen i en ultraljudsapparat. → Använd endast sådana tvättmaskiner som SATA rekommenderar. Se upp! Sakskador på grund av felaktigt rengöringsverktyg Rengör aldrig hål med felaktiga föremål. Även riktigt små skador påver- kar sprutbilden.
Page 456: Störningar
■ Fetta in rörliga delar en aning med pistolfett. 11. Störningar Endast utbildad fackpersonal får åtgärda sådana störningar som beskrivs nedan. Sänd lackeringspistolen till kundtjänsten på SATA (för adress, se kapi- tel 16), om en störning inte kan åtgärdas med hjälp av informationen nedan. Orsak Avhjälpning...
Page 457 BruksanvisningSATAjet 100 B F (RP/HVLP), B P Orsak Avhjälpning Sprutningsbilden för Luftmunstyckets hål är Rengör luftmunstycket. liten, sned, ensidig förorenade av lack. Beakta rengöringsan- eller delad. visningarna (se kapi- tel 10). Färgmunstyckets Kontrollera färgmun- spets (färgmunstyck- styckets spets med ets tapp) är skadad avseende på...
Page 458: Avfallshantering
BruksanvisningSATAjet 100 B F (RP/HVLP), B P Orsak Avhjälpning Materialet bubblar i Det kommer finfördel- Dra åt, rengör eller byt utloppsbägaren. ningsluft till utloppsbä- delarna. garen via färgkanalen. Färgmunstycket har inte dragits åt tillräck- ligt. Luftmunstycket har inte skruvats på helt, luftkretsen är igensatt, sätet är de- fekt eller munstycks-...
Page 459: Kundtjänst
BruksanvisningSATAjet 100 B F (RP/HVLP), B P 13. Kundtjänst Tillbehör, reservdelar och teknisk support kan du få av din SATA-återför- säljare. 14. Tillbehör Artikelnr Benämning Antal 6981 Snabbkopplingsnippel G1/4 invändig gänga 5 st 27771 Luftmikrometer 0-845 med manometer 1 styck 64030 SATA rengöringssats...
Page 460: Eu Konformitetsförklaring
Ingår i tätningssatsen (# 183780)  16. EU Konformitetsförklaring Tillverkare: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Vi intygar härmed att nedanstående produkt enligt dess utformning, kon- struktion och konstruktion, i det utförande som marknadsförs av oss, över- ensstämmer med de grundläggande säkerhetskraven i EU-direktiv 2014/34...
Page 461 • DIN 31000:2011 "Allmänna ledande principer för den säkerhetsrätta form- ningen av tekniska produkter" De underlag som krävs enligt direktivet 2014/34/EU, artikel 13, finns på den utfärdande myndigheten nummer 0123 i 10 år. 70806 Kornwestheim, 2019-10-31 Albrecht Kruse Verkställand direktör SATA GmbH & Co. KG...
Page 463: Preberite Najprej
V splošnem je dovoljeno uporabljati samo originalno dodatno opremo, nadomestne dele in obrabne dele podjetja SATA. Pribor, ki ni dobavljen s strani podjetja SATA, ni preverjen in zato ni dovoljen. Za škodo, ki nasta- ne zaradi uporabe neodobrene opreme, nadomestnih delov in obrabnih...
Page 464: Varnostni Napotki
Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P 1.5. Garancija in odgovornost Veljajo Splošni poslovni pogoji podjetja SATA ter morebitni dodatni pogod- beni dogovori ter posamezno veljavni zakoni. Podjetje SATA ni odgovorno pri ■ neupoštevanju navodila za uporabo ■...
Page 465 Po koncu dela vse te snovi prenesite v za to namenjene skladiščne prostore. Obratovalni parametri ■ Pištolo za lakiranje je dovoljeno uporabljati le skladno s parametri, ki so navedeni na tipski ploščici. Priključeni sestavni deli ■ Uporabljajte izključno originalno dodatno opremo in nadomestne dele SATA. ■ Priključene cevi in vodi naj bodo primerni za prenašanje pričakovanih termičnih, kemičnih ter mehanskih obremenitev pri obratovanju. ■ Cevi pod tlakom lahko pri nepredvidenem odklopu z nenadzorovanim gibanjem kot bič povzročijo poškodbe. Cevi pred odklopom vedno v celoti odzračite.
Page 466: Uporaba V Skladu Z Namembnostjo
Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P Čiščenje ■ Pri čiščenju pištole za lakiranje nikoli ne uporabljajte čistilnih sredstev z vsebnostjo kislin ali lugov. ■ Ne uporabljajte čistilnih sredstev na osnovi halogeniziranih ogljikovodi- kov. Mazalno mesto ■ Pištole za lakiranje nikoli ne uporabljajte v območjih z viri vžiga, kot so odprti ogenj, prižgane cigarete ali električne naprave brez protieksplozij- ske zaščite. ■ Pištolo za lakiranje uporabljajte samo v dobro prezračenih prostorih. Splošno ■ Pištole za lakiranje nikoli ne usmerjajte proti živim bitjem. ■ Upoštevajte lokalne predpise glede varnosti, preprečevanja nezgod, zaščite pri delu in predpise za varovanje okolja. ■ Upoštevajte predpise za preprečevanje nesreč. 3. Uporaba v skladu z namembnostjo Pištola za lakiranje je namenjena za nanašanje barv in lakov ter drugih primernih tekočih materialov na primerne podlage.
Page 467: Sestava
(ni viden) [1-16] posoda za tekočino Priključek za stisnjen zrak [1-17] pokrov posode za tekočino [1-8] G ¼ " (zunanji navoj) 6.1. zračni mikrometer [3-89] SATA adam 2 (glejte [3-91] Ločeni manometer poglavje 14) brez regulatorja (glejte [3-90] Ločeni manometer z regula- poglavje 14) torjem (glejte poglavje 14) [3-92] Meritev tlaka na omrežju za stisnjen zrak 7.
Page 468: Delovanje
Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P Naziv HVLP Polyester Priporočeni razmak pri 17 cm - 21 cm 10 cm - 15 cm 17 cm - 21 cm brizganju Priporočena razdalja − 13 cm - 21 cm − brizganja za Lombardi- jo / Italija Poraba stisnjenega...
Page 469: Prvi Zagon
Poškodbe zaradi nečistoč v stisnjenem zraku Uporaba onesnaženega stisnjenega zraka lahko povzroči napačno de- lovanje. → Uporabljajte čist stisnjen zrak. To zagotovite na primer s filtrom SATA 100 (# 148247) zunaj kabine za lakiranje ali s filtrom SATA 484 (# 92320) znotraj kabine za lakiranje. Da zagotovite varno delo s pištolo za lakiranje, pred vsako uporabo upo- števajte/preverite naslednje točke: ■ Dobro morajo biti priviti vsi vijaki: [2-1], [2-2], [2-3], [2-4] in [2-5].
Page 470 Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P ■ Vijačni pokrov privijte na posodo za barvo. Prilagoditev notranjega tlaka pištole Napotek! Pri nastavitvah [3-2], [3-3] in [3-4] mora biti mikrometer za zrak [1-5] do konca odprt (navpičen položaj). Napotek! Notranji tlak pištole najnatančneje nastavite z orodjem SATA adam 2 [3-1]. Napotek! Če ni dosežen potreben vhodni tlak pištole, morate zvišati tlak omrežja za stisnjen zrak. Previsok vhodni tlak zraka povzroči visoke sile na sprožilcu. ■ Do konca pritisnite sprožilec [1-11].
Page 471: Vzdrževanje In Popravila
→ Pred vsakim vzdrževanjem odklopite pištolo za lakiranje od omrežja za stisnjen zrak. Opozorilo! Nevarnost telesnih poškodb zaradi ostrih robov Pri vgradnji kompleta šobe je zaradi ostrih robov prisotna nevarnost tele- snih poškodb. → Nosite delovne rokavice. → Izvlečno orodje SATA vedno uporabljajte usmerjeno stran od telesa. Naslednje poglavje opisuje vzdrževanje in popravila pištole za lakiranje. Vzdrževalna dela in popravila sme izvajati samo usposobljeno strokovno osebje. usposobljeno strokovno osebje. ■ Pred vsemi vzdrževalnimi deli in popravili morate prekiniti dovod stisnje- nega zraka do priključka za stisnjen zrak [1-8].
Page 472 ■ V telo pištole privijte nastavitveni vijak [1-3] s protimatico [1-4]. Po vgradnji nastavite količino materiala skladno s poglavjem 8.2. 9.2. Zamenjava obroča za porazdelitev zraka Napotek! Po odstranjevanju obroča za porazdelitev zraka preverite tesnilno po- vršino pištole za lakiranje. Pri poškodbah se obrnite na servisno služ- bo SATA (za naslov glejte poglavje 16). Odstranjevanje obroča za porazdelitev zraka ■ Odstranite komplet šobe (glejte poglavje 9.1). ■ Obroč za porazdelitev zraka izvlecite z izvlečnim orodjem SATA [8-1]. ■ Preverite, ali je tesnilna površina [8-2] onesnažena, in jo po potrebi očistite.
Page 473 Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P Vgradnja obroča za porazdelitev zraka ■ Vstavite obroč za porazdelitev zraka. Pri tem mora biti nastavek [8-3] obroča za porazdelitev zraka ustrezno usmerjen. ■ Obroč za porazdelitev zraka enakomerno vtisnite. ■ Vgradite komplet šobe (glejte poglavje 9.1). Po vgradnji nastavite količino materiala skladno s poglavjem 8.2. 9.3. Zamenjava tesnila igle za barvo Zamenjava je potrebna, ko začne uhajati material na tesnilu igle za barvo, ki se samodejno nastavlja. Odstranjevanje tesnila igle za barvo ■...
Page 474 ■ Odstranite batnico zračnega bata [10-3]. Vgradnja zračnega bata in zračnega mikrometra ■ Pravilno vstavite batnico zračnega bata [10-3]. ■ Zračni bat z vzmetjo [10-5] in zračni mikrometer [10-4] namastite z mastjo za pištole SATA (# 48173) ter vstavite. ■ V telo pištole potisnite zračni mikrometer [10-4]. ■ V telo pištole privijte zaporni vijak [10-1]. Po vgradnji nastavite količino materiala skladno s poglavjem 8.2. 9.5. Zamenjava tesnila s samodejnim nastavljanjem (na zračni strani)
Page 475: Nega In Skladiščenje
Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P ■ Odvijte ugreznjeni vijak [11-2]. ■ Snemite nazobčani gumb [11-3]. ■ Vreteno [11-4] z univerzalnim ključem SATA odvijte iz telesa pištole. Vgradnja vretena ■ Vreteno [11-4] z univerzalnim ključem SATA privijte v telo pištole. ■ Namestite nazobčani gumb [11-3]. ■ Ugreznjeni vijak [11-2] premažite s sredstvom Loctite 242 [11-1] in privijte z roko. 10. Nega in skladiščenje Za delovanje pištole za lakiranje sta potrebna skrbno ravnanje in stalno...
Page 476: Motnje
11. Motnje V nadaljevanju opisane motnje lahko odpravlja samo usposobljeno stro- kovno osebje. Če določene motnje ne morete odpraviti z v nadaljevanju opisanimi ukrepi, pošljite pištolo za lakiranje oddelku za podporo strankam podjetja SATA (naslov najdete v poglavju 16). Motnja Vzrok Odprava/pomoč Nemiren curek (tre- Šoba za barvo ni za- Šobo za barvo zateg-...
Page 477 Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P Motnja Vzrok Odprava/pomoč Zračni mehurčki v Zračna šoba je zrah- Zračno šobo zategnite posodi za barvo. ljana. z roko. Umazan je prostor Očistite zračni krog. med zračno šobo in Upoštevajte navodila za šobo za barvo (»zrač- čiščenje (glejte poglav- ni krog«). je 10). Komplet šobe je uma- Očistite komplet šobe.
Page 478 Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P Motnja Vzrok Odprava/pomoč Regulacija okroglega/ Regulacija okroglega/ Regulacijo okroglega/ širokega curka se ne širokega curka je bila širokega curka odvijte vrti. odvita preveč v levo z univerzalnim ključem proti naslonu; to je in sprostite oz. v celoti sprostilo vreteno v zamenjajte (glejte pog- navoju pištole.
Page 479: Odlaganje
Zamenjajte komplet škodovan. šobe (glejte poglav- je 9.1). 12. Odlaganje Odstranjevanje v celoti izpraznjene pištole za lakiranje kot odpadne suro- vine. Da preprečite škodo na okolju, odstranite ostanke brizgalnega medi- ja in sredstva proti sprijemanju pravilno ter ločeno od pištole za lakiranje. Upoštevajte krajevne predpise! 13. Servisna služba Pribor, nadomestne dele in tehnično pomoč prejmete pri vašem SATA trgovcu. 14. Oprema Št. izd. Naziv Število 6981 Priključek za hitro spojko G1/4 NN 5 kos. 27771 Zračni mikrometer 0 –...
Page 480: Nadomestni Deli
1 garni- tura 133934 Tesnilo vretena za regulacijo okroglega/širokega 3 kos curka 133942 Držalo tesnila (zračna stran) 1 kos 133959 Vzmet za iglo za barvo in zračni bat 3 kos 133967 Zaporni vijak za zračni mikrometer SATA 3 kos 133983 Zračni priključek 1 kos 133991 Glava zračnega bata 3 kos 139188 Regulacija količine materiala z nasprotno matico 1 kos 139964 zračni mikrometer 1 kos 140574 Nazobčani gumb in vijak...
Page 481: Es Izjava Skladnosti
Del kompleta tesnil (# 183780)  16. ES izjava skladnosti Proizvajalec: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Izjavljamo, da v nadaljevanju naveden stroj v svoji zasnovi in zgradbi, kakor tudi v izvedbi, ki jo dajemo v promet, ustreza osnovnim zahtevam po varnos- ti in varovanju zdravja v skladu z direktivo ES 2014/34/ES vključno z njenimi...
Page 482 Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P priglašenem organu številka 0123 za obdobje 10 let. 70806 Kornwestheim, 31.10.2019 Albrecht Kruse Poslovodja SATA GmbH & Co. KG...
Page 483: Všeobecné Informácie
15. Náhradné diely ....501 8. Prevádzka ......489 16. EÚ vyhlásenie o zhode ..502 Najprv si prečítajte! Pred uvedenímFt do prevádzky a prevádzkou si úplne a dôkladne pre- čítajte tento návod na použitie. Dodržiavajte bezpečnostné pokyny a upozornenia na riziká! Tento návod na použitie ako aj návod na použitie striekacej pištole vždy uschovajte pri výrobku alebo na mieste, ktoré je vždy a každému prístup- né! 1. Všeobecné informácie 1.1. Úvod Tento návod na použitie obsahuje dôležité informácie o prevádzke SATA- jet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P, v ďalšom na- zvaná lakovacia pištoľ. Tiež je popísané uvedenie do prevádzky, údržba a opravy, starostlivosť a skladovanie ako aj odstraňovanie porúch. 1.2. Cieľová skupina Tento návod na obsluhu je určený pre ■ odborníkov maliarskeho a lakovačského remesla. ■ Vyškolený personál pre lakovacie práce v priemyselných a remeselných podnikoch. 1.3. Úrazová prevencia Zásadne sa dodržiavajú všeobecné ako aj národné bezpečnostné predpi- sy pre prevenciu pred úrazmi a príslušné prevádzkové a závodné bezpeč-...
Page 484: Bezpečnostné Pokyny
1.4. Príslušenstvo, náhradné a opotrebovateľné diely Zásadne sa používa len originálne príslušenstvo a len originálne náhrad- né a opotrebovateľné diely SATA. Diely príslušenstva, ktoré nedodala spoločnosť SATA, nie sú odskúšané a nie sú povolené. Za škody, ktoré vzniknú použitím nepovoleného príslušenstva, náhradných dielov a opotrebovateľných dielov SATA nepreberá žiadnu záruku. 1.5. Záruka a ručenie Platia Všeobecné obchodné podmienky SATA a prípadné ďalšie zmluvné dohody, ako aj príslušné platné zákony. Spoločnosť SATA neručí pri ■ nedodržaní návodu na použitie ■ používaní výrobku v rozpore s určením ■ používaní zo strany nezaškoleného personálu ■ nepoužívaní osobného ochranného výstroja ■ Nepoužitie originálneho príslušenstva, náhradných a opotrebovateľných dielov ■ svojvoľných prestavbách alebo technických úpravách ■ Prirodzené využitkovanie / opotrebovanie ■ namáhaní úderom netypickom pre dané použitie ■...
Page 485 Návod na použitie SATAjet 100 B F (RP / HVLP), B P 2.3. Používanie v prostrediach s nebezpečenstvom výbuchu Ohrozenie! Ohrozenie života vybuchnutím lakovacej pištole Použitím lakovacej pištole vo výbušnom prostredí EX zóna 0 môže dôjsť k výbuchu. → Lakovaciu pištoľ neumiestňujte do priestorov s nebezpečenstvom výbuchu Ex zóna 0. Lakovacia pištoľ je schválená na používanie/uschovanie v oblastiach ohrozených výbuchom zóny 1 a 2. Je nutné zohľadniť značku produktu. 2.4. Bezpečnostné pokyny Technický stav ■ Lakovaciu pištoľ nikdy neuveďte do prevádzky v prípade poškodenia alebo chýbajúcich častí. ■...
Page 486: Používanie Podľa Určenia
Návod na použitie SATAjet 100 B F (RP / HVLP), B P dených na typovom štítku. Pripojené komponenty ■ Používajte výlučne originálne príslušenstvo a náhradné diely SATA. ■ Pripojené hadice a vedenia musia počas prevádzky bezpečne znášať očakávané tepelné, chemické a mechanické namáhania. ■ Hadice pod tlakom môžu pri uvoľnení nekontrolovanými pohybmi spô- sobiť zranenia. Pred uvoľnením hadice vždy úplne odvzdušnite. Čistenie ■ Nikdy nepoužívajte čistiace prostriedky obsahujúce kyseliny alebo lúhy na čistenie lakovacej pištole. ■ Nikdy nepoužívajte čistiace prostriedky založené na halogénových uhľovodíkoch. Miesto použitia ■ Lakovaciu pištoľ nikdy nepoužívajte v rozsahu zdrojov vznietenia ako sú otvorené plamene, horiace cigarety alebo elektrické zariadenia ne- zabezpečené proti výbuchu. ■ Lakovaciu pištoľ používajte len v dobre vetraných priestoroch. Všeobecné údaje ■ Striekaciu pištoľ nesmerujte nikdy na živé tvory. ■ Dodržiavajte miestne bezpečnostné predpisy, predpisy prevencie pred úrazmi, pracovno bezpečnostné predpisy a predpisy na ochranu život- ného prostredia. ■ Dodržiavajte bezpečnostné predpisy. 3. Používanie podľa určenia Lakovacia pištoľ slúži nanášanie farieb a lakov ako aj iných vhodných...
Page 487: Zloženie
[1-14] Prípojka nádobky na Vzduchový piest (nie je kvapalinu s QCC [1-7] viditeľný) [1-15] Sitko na lak (nie je Prípojka stlačeného viditeľné) [1-8] vzduchu G ¼ „ (vonkajší [1-16] Nádobka na kvapalinu závit) [1-17] Veko nádobky na kvapalinu 6.1. Vzduchový mikrometer [3-93] SATA adam 2 (viď [3-95] Samostatný manometer kapitolu 14) bez regulačného zariadenia [3-94] Samostatný manometer s (viď kapitolu 14) regulačným zariadením (viď [3-96] Meranie tlaku v sieti kapitolu 14) stlačeného vzduchu 7. Technické údaje Názov HVLP Polyester Odporúčaný vstupný...
Page 488 Návod na použitie SATAjet 100 B F (RP / HVLP), B P Názov HVLP Polyester Odporučený tlak na − > 2,0 bar (vnú- − vstupe pištole Com- torný tlak dýzy pliant > 0,7 bar) Odporučený tlak na − < 2,5 bar (vnú- − vstupe pištole Com- torný tlak dýzy pliant Zodpovedajúce < 1,0 bar) právne predpisy Lom- bardia / Taliansko Max. vstupný tlak piš- 10,0 bar tole Odporúčaná vzdiale- 17 cm - 21 cm 10 cm - 15 cm 17 cm - 21 cm nosť pri striekaní...
Page 489: Prevádzka
čeného vzduchu V prípade použitia nevhodnej hadice stlačeného vzduchu môže sa táto v dôsledku pôsobenia vysokého tlaku poškodiť a explodovať. → Používajte len hadicu pre stlačený vzduch odolnú proti rozpúšťadlám, antistatickú a technicky dokonalú s trvalou tlakovou odolnosťou najme- nej 10 bar, so zvodovým odporom < 1 MOhm a min. vnútorným prieme- rom 9 mm (# 53090). Pozor! Škody spôsobené znečisteným stlačeným vzduchom Použitie znečisteného stlačeného vzduchu môže spôsobiť nesprávne funkcie. → Používajte čistý stlačený vzduch. Napríklad filter SATA 100 (# 148247) mimo lakovacej kabíny alebo filter SATA 484 (# 92320) v lakovacej kabíne. Pred každým použitím dbajte / skontrolujte nasledujúce body, aby bola zabezpečená bezpečná práca lakovacej pištole: ■ Pevné uloženie všetkých skrutiek [2-1], [2-2], [2-3], [2-4] a [2-5]. V prípade potreby skrutky dotiahnite. ■ Dýzu na farbu [2-2] dotiahnite s doťahovacím krútiacim momentom 14 Nm [7-5]. ■ Dotiahnite aretačnú skrutku [10-1]. ■ Používajte technický čistý stlačený vzduch. 8.1. Prvé uvedenie do prevádzky ■...
Page 490: Riadna Prevádzka
■ Pripojte hadicu stlačeného vzduchu [2-11]. Naplnenie materiálu Upozornenie! Pri lakovaní výlučne používajte množstvo materiálu potrebné pre pra- covný krok. Pri lakovaní dbajte na potrebnú vzdialenosť pri striekaní. Po lakovaní materiál odborne skladujte alebo zlikvidujte. ■ Odskrutkujte skrutkovací uzáver [2-14] z nádržky [2-13]. ■ Uzáver kvapkania [2-9] zatlačte do skrutkovacieho uzáveru. ■ Naplňte nádržku (maximálne 20 mm pod vrchný okraj). ■ Priskrutkujte skrutkovací uzáver na nádržku. Nastavenie vnútorného tlaku pištole Upozornenie! Pri nastaveniach [3-2], [3-3] a [3-4] musí byť vzduchový mikrometer [1-5] úplne otvorený (kolmé nastavenie). Upozornenie! Najpresnejšie je možné nastaviť vnútorný tlak pištole so SATA adam 2 [3-1]. Upozornenie! Ak nie je možné dosiahnuť potrebný vstupný tlak vzduchu pištole, musí sa zvýšiť tlak vzduchu v sieti stlačeného vzduchu. Veľmi vysoký vstupný tlak vzduchu spôsobí vysoké odťahovacie sily. ■ Úplne stiahnite spúšť [1-11]. ■ Nastavte vstupný tlak vzduchu pištole na jednu z nasledujúcich možnosti nastavenia [3-1], [3-2], [3-3] až [3-4]. Dodržte maximálny vstupný tlak vzduchu (viď kapitolu 7). ■ Spúšť dajte do východzej polohy.
Page 491 Návod na použitie SATAjet 100 B F (RP / HVLP), B P Nastavenie množstva materiálu Upozornenie! Pri plne otvorenej regulácii množstva materiálu je najmenšie opotrebo- vanie dýzy na farbu a ihly na farbu. Veľkosť dýzy sa vyberie v závislosti na striekanom médii a pracovnej rýchlosti. Množstvo materiálu a tým zdvih ihly je možné plynule nastaviť regulačnou skrutkou podľa obrázkov [4-1], [4-2], [4-3] a [4-4]. ■ Uvoľnite poistnú maticu [1-4]. ■ Úplne stiahnite spúšť [1-11]. ■ Množstvo materiálu nastavte s regulačnou skrutkou [1-3]. ■ Rukou dotiahnite poistnú maticu. Nastavenie rozstrekovacieho prúdu Striekací prúd je možné plynule nastavovať s reguláciou kruhové / ploché- ho rozstreku [1-2] až po dosiahnutie kruhového rozstreku. ■ Striekací prúd sa môže nastaviť otáčaním regulácie plochého rozstreku [1-2]. ■ Otáčanie doprava [5-2] – kruhový rozstrek ■...
Page 492: Údržba A Opravy
Nebezpečenstvo zranenia uvoľnenými časťami alebo vystriek- nutým materiálom. Počas údržbárskych prác vykonávaných s pripojením na sieť stlačeného vzduchu môžu sa nečakane uvoľniť časti zariadenia a vystreknúť mate- riál. → Pred všetkými údržbárskymi prácami lakovaciu pištoľ odpojte od siete stlačeného vzduchu. Varovanie! Nebezpečenstvo poranenia ostrými hranami Počas montážnych prác na súprave dýzy je nebezpečenstvo poranenia ostrými hranami. → Noste pracovné rukavice. → Vyťahovací nástroj SATA používajte vždy odvrátený od tela. V nasledujúcej kapitole je popísaná údržba a opravy lakovacej pištole. Údržbárske a opravárenské práce smie vykonávať len zaškolený personál. ■ Pred všetkými údržbárskymi a opravárenskými prácami odpojte prívod stlačeného vzduchu k prípojke stlačeného vzduchu [1-8]. Pre opravu sú k dispozícii náhradné diely (viď kapitolu 15). 9.1. Výmena súpravy dýzy Pozor! Škody spôsobené nesprávnou montážou Nesprávnym poradím montáže dýzy na farbu a ihly na farbu môžu na- stať poškodenia.
Page 493 Po zabudovaní nastavte prietok materiálu podľa kapitoly 8.2. 9.2. Výmena krúžka rozdeľovača Upozornenie! Po demontáži krúžka rozdeľovača skontrolujte tesniacu plochu lakova- cej pištole. V prípade poškodení sa obráťte na oddelenie služieb zákaz- níkom SATA (adresa je uvedená v kapitole 16). Demontáž krúžka rozdeľovača vzduchu ■ Demontujte súpravu dýzy (viď kapitolu 9.1). ■ Krúžok rozdeľovača vytiahnite s vyťahovacím nástrojom SATA [8-1]. ■ Tesniacu plochu [8-2] skontrolujte na znečistenia a v prípade potreby vyčistite. Montáž krúžka rozdeľovača vzduchu ■ Vložte krúžok rozdeľovača. Kolík [8-3] krúžka rozdeľovača musí byť pritom správne nastavený. ■ Rovnomerne zatlačte krúžok rozdeľovača vzduchu. ■ Zabudujte súpravu dýzy (viď kapitolu 9.1). Po zabudovaní nastavte prietok materiálu podľa kapitoly 8.2. 9.3. Výmena tesnenia ihly na farbu Výmena je potrebná, keď na samočinne nastavovacom tesnení ihly na...
Page 494 Demontáž vzduchového piesta, pružiny vzduchového piesta a vzdu- chového mikrometra ■ Aretačnú skrutku [10-1] odskrutkujte z telesa pištole. ■ Z telesa pištole vytiahnite vzduchový mikrometer [10-4]. ■ Odoberte vzduchový piest s pružinou vzduchového piesta [10-5]. ■ Vyberte tyčku vzduchového piesta [10-3]. Montáž vzduchového piesta, pružiny vzduchového piesta a vzducho- vého mikrometra ■ Tyčku vzduchového piesta [10-3] založte do správnej polohy. ■ Vzduchový piest s pružinou vzduchového piesta [10-5] a tiež vzdu- chový mikrometer [10-4] natrite s tukom na pištole SATA (# 48173) a založte. ■ Vzduchový mikrometer [10-4] zatlačte do telesa pištole. ■ Aretačnú skrutku [10-1] zaskrutkujte do telesa pištole. Po zabudovaní nastavte prietok materiálu podľa kapitoly 8.2. 9.5. Vymeňte samočinne nastavovacie tesnenie (na strane...
Page 495 ■ Vzduchový mikrometer [10-4] zatlačte do telesa pištole. ■ Zaskrutkujte aretačnú skrutku [10-1]. ■ Založte spúšť [9-2]. ■ Vložte pružinu a ihlu na farbu [9-1]. ■ Zaskrutkujte regulačnú skrutku [1-3] s poistnou maticou [1-4] do telesa pištole. Po zabudovaní nastavte prietok materiálu podľa kapitoly 8.2. 9.6. Výmena vretena regulácie kruhového / plochého rozstre- Výmena je nutná, keď na regulácii, kruhového / plochého rozstreku uniká vzduch alebo už nie je možné nastavenie striekaceho prúdu. Vybratie vretena ■ Vyskrutkujte zápustnú skrutku [11-2]. ■ Stiahnite ryhovaný gombík [11-3]. ■ Vyskrutkujte vreteno [11-4] s univerzálnym kľúčom SATA z telesa pištole. Montáž vretena ■ Zaskrutkujte vreteno [11-4] s univerzálnym kľúčom SATA do telesa...
Page 496: Starostlivosť A Skladovanie
Škody spôsobené nesprávnym čistiacim prostriedkom Použitím agresívnych čistiacich prostriedkov na čistenie lakovacej pišto- le môže dôjsť k jej poškodeniu. → Nepoužívajte agresívne čistiace prostriedky. → Používajte neutrálne čistiace prostriedky s hodnotou pH 6 – 8. → Nepoužívajte kyseliny, lúhy, zásady, moridlá, nevhodné regeneráty a iné agresívne čistiace prostriedky. Pozor! Škody spôsobené nesprávnym čistením Ponorenie do rozpúšťadla alebo čistiaceho prostriedku alebo čistenie ultrazvukovou čističkou môže poškodiť lakovaciu pištoľ. → Lakovaciu pištoľ nedávajte do rozpúšťadla alebo čistiaceho prostried- → Lakovaciu pištoľ nečistite ultrazvukovou čističkou. → Používajte len práčky odporučené SATA. Pozor! Vecné škody spôsobené nesprávnym náradím na čistenie Znečistené otvory v žiadnom prípade nečistite nevhodnými predmetmi. Už nepatrné poškodenia ovplyvňujú vzhľad nástreku. → Používajte ihlu na čistenie dýz SATA (# 62174) resp. (# 9894).
Page 497: Poruchy
Návod na použitie SATAjet 100 B F (RP / HVLP), B P Upozornenie! V zriedkavých prípadoch sa môže stať, že niektoré časti lakovacej piš- tole sa musia demontovať, aby ich bolo možné dôkladne vyčistiť. Ak je potrebná demontáž, mali by ste sa obmedziť na časti, ktoré podľa svojej funkcie prichádzajú do kontaktu s materiálom. ■ Lakovaciu pištoľ dôkladne prepláchnite s riedidlom. ■ Vzduchovú dýzu vyčistite so štetcom alebo kefkou. ■ Pohybujúce sa časti mierne natrite tukom na pištole. 11. Poruchy Poruchy popísané v nasledujúcom smú byť odstraňované len školeným odborným personálom. Ak uvedenými opatreniami nie je možné odstrániť poruchu, pošlite lako- vaciu pištoľ na oddelenie služieb zákazníkom SATA (adresa je uvedená v kapitole 16). Porucha Príčina Pomoc pri poru- chách Nepokojný striekací Dýza na farbu nie je Dýzu na farbu dotiah- prúd (chvenie / prska- pevne dotiahnutá. nite univerzálnym kľú- nie) alebo vzduchové...
Page 498 Návod na použitie SATAjet 100 B F (RP / HVLP), B P Porucha Príčina Pomoc pri poru- chách Vzduchové bubliny v Vzduchová dýza uvoľ- Vzduchová dýzu pevne nádržke. nená. dotiahnite. Priestor medzi dýzou Vyčistite okruh vzdu- na farbu a na vzduch chu. Dodržiavajte po- („okruh vzduchu“) je kyny na čistenie (viď znečistený. kapitolu 10). Súprava dýzy je zne- Vyčistite súpravu dýzy. čistená. Dodržiavajte pokyny na čistenie (viď kapito- lu 10). Súprava dýzy poško- Vymeňte súpravu dýzy dená. (viď kapitolu 9.1). V nádržke je málo Naplňte nádržku (viď striekacieho média. kapitolu 8.2). Chybné tesnenie ihly Vymeňte tesnenie ihly na farbu. na farbu (viď kapito- lu 9.3). Striekaný obraz príliš...
Page 499 Návod na použitie SATAjet 100 B F (RP / HVLP), B P Porucha Príčina Pomoc pri poru- chách Nie je možné otáčať Regulácia kruhové- Regulácia kruhové- reguláciu kruhové- ho / plochého rozstre- ho / plochého rozstreku ho / plochého rozstre- ku bola proti smeru vyskrutkujte s univerzál- otáčania hodinových nym kľúčom a uvoľnite ručičiek silne otáča- ju aby sa otáčala resp. ná do obmedzenia, úplne ju vymeňte (viď vreteno je uvoľnené v kapitolu 9.6). závite pištole. Lakovacia pištoľ nevy- Vzduchový piest zne- Vyčistite vzduchový pína vzduch. čistený.
Page 500: Likvidácia
(viď kapitolu 10). farbu“). Súprava dýzy poško- Vymeňte súpravu dýzy dená. (viď kapitolu 9.1). 12. Likvidácia Likvidácia úplnej prázdnej striekacej pištole ako materiál. Aby sa zabránilo škodám na životnom prostredí, zvyšky striekaného alebo oddeľovacie- ho prostriedku odborne zlikvidujte mimo lakovacej pištole. Dodržiavajte miestne predpisy! 13. Zákaznícky servis Príslušenstvo, náhradné diely a technickú podporu získate u svojho pre- dajcu SATA. 14. Príslušenstvo Výr. č. Názov Počet 6981 Spojka rýchlovsúvky G1/4 IG 5 ks 27771 Vzduchový mikrometer 0 – 845 s manometrom 1 ks 64030 Súprava na čistenie SATA 1 súpra- 53090 Vzduchová hadica 1 ks 48173 Vysoko výkonný tuk...
Page 501: Náhradné Diely
Vzduchová piestnica 1 ks 130492 Súprava jazýčkov spúšte SATAjet 100 1 ks 133926 Súprava koliesok strmeňa 1 súpra- 133934 Tesnenie pre reguláciu kruhového / plochého roz- 3 ks streku 133942 Držiak tesnenia (na strane vzduchu) 1 ks 133959 Pružina ihly na farbu a vzduchového piesta 3 ks 133967 Aretačná skrutka pre vzduchový mikrometer SATA 3 ks 133983 Pripojenie vzduchu 1 ks 133991 hlava vzduchového piesta 3 ks 139188 Regulácia množstva materiálu s poistnou maticou 1 ks 139964 Vzduchový mikrometer 1 ks 140574 Ryhovaný gombík a skrutka 1 ks 140582 Tesniace prvky pre dýzu na farbu 5 ks 143230 Krúžok rozdeľovača vzduchu...
Page 502: Eú Vyhlásenie O Zhode
Návod na použitie SATAjet 100 B F (RP / HVLP), B P Je v opravárenskej súprave (# 130542)  Je v servisnej jednotke vzduchového piesta (# 92759)  Je v súprave tesnení (# 183780)  16. EÚ vyhlásenie o zhode Výrobca: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Týmto vyhlasujeme, že v nasledujúcej časti uvedený produkt vzhľadom na svoju koncepciu, návrh a konštrukciu vo vyhotovení nami danom do obehu zodpovedá základným bezpečnostným požiadavkám smernice Európskeho parlamentu a rady 2014/34/EÚ vrátane zmien platných v čase vyhlásenia a podľa smernice 2014/34/EÚ, ako aj za zohľadnenia označenia produktu ATEX sa môže použiť v potenciálne výbušnej atmosfére. Názov výrobku: ..............lakovacia pištoľ Typové označenie: ....SATAjet 100 B F RP, SATAjet 100 B F HVLP, .................... SATAjet 100 B P Označenie ATEX: ............II 2G Ex h IIB T4 Gb Súvisiace smernice: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2015 • Smernica ES o strojových zariadeniach 2006/42/ES •...
Page 503 Návod na použitie SATAjet 100 B F (RP / HVLP), B P 70806 Kornwestheim, 31.10.2019 Albrecht Kruse Konateľ SATA GmbH & Co. KG...
Page 505: Hedef Grubu
1.4. Aksesuar, yedek ve aşınma parçaları Prensip olarak sadece SATA firmasına ait orijinal aksesuar, yedek ve aşınma parçaları kullanılmalıdır. SATA tarafından tedarik edilmeyen ak- sesuar parçaları kontrol edilmemiş olup onaylı değildir. Onaylı olmayan aksesuar, yedek ve aşınma parçalarının kullanılmasından kaynaklanan...
Page 506: Garanti Ve Sorumluluk
Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P 1.5. Garanti ve sorumluluk SATA firmasının genel iş koşulları ve varsa eğer diğer sözleşme hükümle- ri ve ilgili yasalar geçerlidir. SATA şu durumlarda hiçbir sorumluluk üstlenmez ■ Kullanım talimatına riayet edilmemesi ■...
Page 507: Emniyet Bilgileri
■ Boyama tabancası yalnızca tip etiketinde bildirilen parametreler içerisin- de çalıştırılmalıdır. Bağlı olan parçalar ■ Sadece orijinal SATA aksesuar ve yedek parçalarını kullanın. ■ Bağlı olan hortumlar ve hatlar, çalışma esnasında beklenen termik, kimyasal ve mekanik yüklere güvenle dayanabilmelidir. ■ Basınç altında bulunan hortumlar çözülme sırasında kırbaç türünden hareketlerle yaralanmalara yol açabilmektedir.
Page 508: Amacına Uygun Kullanım
Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P içeren temizlik maddeleri kullanmayın. ■ Asla halojenize hidrokarbon bazlı temizlik maddeleri kullanmayın. Kullanım yeri ■ Boyama tabancasını hiçbir zaman açık ateş, yanan sigaralar veya patlama koruması olmayan elektrikli donanımlar gibi ateşleme kaynak- larının sahası...
Page 509: Teknik Özellikler
[1-12] Meme seti; hava memesi, [1-17] Hazne kapağı boya memesi (görünmez), boya iğnesi (görünmez) 6.1. Hava mikrometresi [3-97] SATA adam 2 (bkz. [3-99] Kontrol düzeneksiz ayrı Bölüm 14) manometre (bkz. Bölüm 14) [3-98] Kontrol düzenekli ayrı [3-100] Basınçlı hava şebekesinde manometre (bkz.
Page 510: Kullanım
Kirli basınçlı hava kullanılması hatalı fonksiyonlara neden olabilir. → Temiz basınçlı hava kullanın. Örneğin boyama kabininin dışında SATA filtre 100 (# 148247) veya boyama kabininin içinde SATA filtre 484 (# 92320) kullanılarak. Boyama tabancasıyla güvenli çalışma / sağlayabilmek için her kullanım- dan önce şunlara dikkat edin/kontrol edin:...
Page 511: İlk Devreye Alma
■ Akış kabını doldurun (üst kenarın altında maksimum 20 mm). ■ Vidalı kapağı akış kabının üstüne vidalayın. Tabanca iç basıncın uyarlanması Bilgi! Ayar seçeneklerinde [3-2], [3-3] ve [3-4] hava mikrometresi [1-5] tam açık olmalıdır (dikey konum). Bilgi! Tabanca iç basıncı en doğru olarak SATA adam 2 ile ayarlanabilir [3-1].
Page 512 Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P Bilgi! Eğer gereken tabanca giriş basıncına ulaşılmaz ise, basınçlı hava şebe- kesindeki basınç yükseltilmelidir. Çok yüksek bir giriş hava basıncı çok yüksek çekme kuvvetlerine yol açar. ■ Tetik kabzasını [1-11] tamamen çekin. ■...
Page 513: Bakım Ve Onarım
Meme setindeki montaj çalışmaları esnasında keskin kenarlar nedeniyle yaralanma tehlikesi mevcuttur. → İş eldivenleri giyin. → SATA çekme aletini her zaman vücuttan uzak tutarak kullanın. Aşağıdaki bölümde boyama tabancasının bakımı ve onarımı anlatılmıştır. Bakım ve onarım çalışmaları sadece eğitimli uzman personel tarafından uygulanmalıdır.
Page 514 (adres bkz. Bölüm 16). Hava dağıtım bileziğinin demontajı ■ Meme setini sökün (bkz. Bölüm 9.1). ■ Hava dağıtım bileziğini SATA çekme aleti [8-1] ile çekip çıkarın. ■ Conta yüzeyini [8-2] kirlenme bakımından kontrol edin, gerektiğinde temizleyin. Hava dağıtım bileziğinin montajı...
Page 515 ■ Hava pistonu çubuğunu [10-3] doğru konumda yerleştirin. ■ Hava pistonu yayı [10-5] ile hava pistonuna ve hava mikrometresine [10-4] SATA tabanca yağı (# 48173) sürün ve yerleştirin. ■ Hava mikrometresini [10-4] tabanca gövdesinin içine itin. ■ Kilitleme vidasını [10-1] tabanca gövdesine vidalayın.
Page 516: Bakım Ve Saklama
■ Hava pistonu çubuğunu [10-3] doğru konumda yerleştirin. ■ Hava pistonu yayı [10-5] ile hava pistonuna ve hava mikrometresine [10-4] SATA tabanca yağı (# 48173) sürün ve yerleştirin. ■ Hava mikrometresini [10-4] tabanca gövdesinin içine itin. ■ Kilitleme vidasını [10-1] vidalayın.
Page 517: Arızalar
Yanlış temizlik aleti nedeniyle maddi hasar oluşumu Kirlenmiş delikleri asla uygunsuz cisimlerle temizlemeyin. Çok hafif ha- sarlar dahi püskürtme resmini etkiler. → SATA meme temizlik iğneleri (# 62174) veya (# 9894) kullanın. Bilgi! Ender durumlarda boyama tabancasının bazı parçalarının iyice temiz- lenmesi için sökülmeleri zorunlu olabilir.
Page 518 Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P ise, boyama tabancasını SATA'nın müşteri hizmetlerine gönderin (adres için bkz. Bölüm 16). Arıza SEBEPLER ÇÖZÜM ÖNERİLERİ Dengesiz püskürtme Boya memesi sıkıl- Boya memesini üniver- huzmesi (titreşme / sıç- madı.
Page 519 Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P Arıza SEBEPLER ÇÖZÜM ÖNERİLERİ Dairesel / geniş huzme Hava dağıtım bileziği Hava dağıtım bileziğini ayarı – işlevsiz, ayar doğru konumda değil değiştirin (bkz. Bö- döndürülebilir. (mil delikte değil) veya lüm 9.2).
Page 520: Atığa Ayırma
Çevre için zararları önlemek için püskürtme mad- desinin artıklarını ve ayırma maddesini ayrı olarak boyama tabancasından talimatlara uygun şekilde atığa ayırın. Mahalli yönetmelikleri dikkate alın! 13. Müşteri servisi SATA bayiniz tarafından aksesuar, yedek parça ve teknik destek veril- mektedir. 14. Aksesuar Ürün No.
Page 521: Yedek Parça
Dairesel / geniş huzme ayarı mili için conta 3 ad. 133934 Conta tutucu (hava tarafı) 1 ad. 133942 Boya iğnesi ve hava pistonu yayı 3 ad. 133959 SATA hava mikrometresi için kilitleme vidası 3 ad. 133967 Hava bağlantısı 1 ad. 133983 Hava pistonu başı 3 ad. 133991 Kontra somunlu malzeme miktarı...
Page 522: Ab Uygunluk Beyanı
Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P 16. AB Uygunluk Beyanı Üretici: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim İşbu belgeyle aşağıda belirtilen ürünün tasarımı, yapısı ve yapım türü gere- ğince tarafımızdan piyasaya sürülen modeli itibarı ile, 2014/34 /AB sayılı AB yönergesinin temel güvenlik gereksinimleriyle ve beyan tarihinde yürürlükte...
Page 523 Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P 70806 Kornwestheim, 31.10.2019 Albrecht Kruse Genel Müdür SATA GmbH & Co. KG...
Page 525 SATAjet 100 B F (RP / HVLP), B P Operating Instructions Content [Original Version: German] General Information .....525 10. Care and Storage ....537 Safety Instructions ....526 11. Troubleshooting ....538 Intended Use .......528 12. Disposal .......540 Description ......528 13. After Sale Service ....540 Scope of Delivery ....528 14.
Page 526: Guarantee And Liability
1.4. Accessories, replacement parts and wearing parts Always use only genuine SATA accessories, replacement parts and wear- ing parts. Accessories not supplied by SATA are not certified and are not approved for use. SATA is not responsible for any damage resulting from the use of unauthorized accessories, replacement parts and wearing parts.
Page 527 SATAjet 100 B F (RP / HVLP), B P Operating Instructions 2.3. Use In Explosive Areas Danger! Risk of death from exploding paint spray gun Use of the paint spray gun in explosive atmospheres classified as Ex Zone 0 can result in an explosion. →...
Page 528: Intended Use
SATAjet 100 B F (RP / HVLP), B P Operating Instructions ■ Use only genuine SATA accessories and replacement parts. ■ The connected hoses and lines must reliably withstand the expected thermal, chemical and mechanical load requirements during operation. ■ Disconnecting pressurized hoses can cause them to move in a whip- like manner, resulting in injuries.
Page 529: Technical Design
G ¼ (male thread) [1-17] Gravity flow cup lid ColorCode-System (CCS) [1-9] 6.1. Air micrometer (air flow control) [3-101] SATA adam 2 (see 14) [3-103] Separate pressure gauge [3-102] Separate pressure gauge without regulator (see 14) with regulator (see 14)
Page 530: Operation
SATAjet 100 B F (RP / HVLP), B P Operating Instructions Description HVLP Polyester Recommended Com- − < 35 psi (air − pliant gun supply cap pressure < pressure; legislation in 15 psi) Lombardy, Italy Max. spray gun inlet 145 psi pressure Recommended spray- 6.7”...
Page 531: Initial Operation
Use of contaminated compressed air can lead to malfunctions. → Use clean compressed air. For example, through SATA filter 100 (# 148247) outside the spray booth or SATA filter 484 (# 92320) inside the spray booth. Before using observe/check the following points / to ensure safe operation of the paint spray gun: ■...
Page 532 (vertical position). Information! For the best accuracy, the spray gun internal pressure can be set using the SATA adam 2 [3-1]. Information! If the required gun input pressure is not present, increase the pressure in the compressed air circuit.
Page 533: Maintenance And Repair
→ Wear work gloves. → Always use the SATA extraction tool pointing away from your body. The chapter below describes the maintenance and repair of the paint spray gun. Maintenance and repair work may only be carried out by trained experts.
Page 534 9.2. Replacing the air distribution ring Information! After removing the air distribution ring, check the seal contact surface in the paint spray gun. If damaged, contact the SATA Service Department (see Chap. 16 for address). Remove air distribution ring ■ Nozzle set removal (see 9.1).
Page 535 SATAjet 100 B F (RP / HVLP), B P Operating Instructions Installing the air distribution ring ■ Replace the air distribution ring. The pin [8-3] of the air distribution ring must be aligned properly. ■ Press air distribution ring in evenly. ■...
Page 536 ■ Insert air piston rod [10-3] into correct position. ■ Grease air piston with air piston spring [10-5] and air micrometer [10- 4] with SATA gun grease (# 48173) and insert. ■ Press air micrometer [10-4] into gun body. ■ Screw locking screw [10-1] into gun body.
Page 537: Care And Storage
■ Use SATA universal wrench to unscrew spindles [11-4] and remove from gun body. Attaching the spindle ■ Use SATA universal wrench to screw spindle [11-4] into gun body. ■ Position control knob [11-3]. ■ Coat counter-sunk screw [11-2] with Loctite 242 [11-1] and screw in until hand tight.
Page 538: Troubleshooting
Only trained experts are permitted to rectify the malfunctions described below. If it is not possible to rectify a malfunction using the remedies described below, send the paint spray gun in to the SATA Service Department (see Chap. 16 for address). Malfunction...
Page 539 SATAjet 100 B F (RP / HVLP), B P Operating Instructions Malfunction Cause Corrective action Spray pattern too Bore holes in air noz- Clean air nozzle. Read small, slanted, zle clogged with paint. and follow cleaning one-sided or split. instructions (see 10). Paint nozzle tip (paint Check paint nozzle tip nozzle in) damaged.
Page 540: Disposal
To prevent harming the environment, properly dispose of any remaining spray medium and stripping agent separately from the paint spray gun. Comply with local regulations! 13. After Sale Service Please ask your SATA dealer for accessories, spare parts and technical support. 14. Accessories Part No.
Page 541: Spare Parts
3 ea. 133942 Seal retainer (air side) 1 ea. 133959 Pressure springs for paint needle and air piston 3 ea. 133967 Locking screw for SATA air micrometer 3 ea. 133983 Air connection 1 ea. 133991 Air piston head 3 ea.
Page 542: Eu Declaration Of Conformity
Included in sealing kit (# 183780)  16. EU Declaration of Conformity Manufacturer: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim We hereby declare that the product named in the following, on the basis of its conception, construction and type of construction in the model we have...
Page 543 SATAjet 100 B F (RP / HVLP), B P Operating Instructions 70806 Kornwestheim, 31.10.2019 Albrecht Kruse President SATA GmbH & Co. KG...
Page 545 ® guns in RP technology (please refer to chart below) SATA spray gun types as listed in the chart below are approved for sales in the HVLP mandated areas within the USA listed on the SATA website www.sata.com/usaapprovals and are subject to the following conditions.
Page 547 [10] [10-1] [10-3] [10-4] [10-2] [10-5]...
Page 548 [11] Loctite [11-1] >0 [11-4] [11-3] [11-2]...
Page 549 [12]   ...
Page 550 SATA GmbH & Co. KG Domertalstraße 20 70806 Kornwestheim Deutschland Tel. +49 7154 811-0 70% PEFC zertifiziert Dieses Produkt stammt aus nachhaltig Fax +49 7154 811-196 bewirtschafteten Wäldern und kontrollierten Quellen. E-Mail: info@sata.com www.pefc.de PEFC/04-31-1385 www.sata.com...
Page 552 [3-1]   [3-2]     [3-3] [3-3]   [3-4]...
Page 553 [4-4] >0 [4-3] [4-1] [4-2] [5-2] [5-1] 90° 90° [6-2] [6-2] [6-1]...
Page 554 [7-1] [7-2] [7-3] 14 Nm [7-4] [7-5] [7-6] [8-2] [8-3] [8-1]...
Page 555 [9-1] [9-2] [9-3]...
