EG-Konformitätserklärung
Die Bauart aller Näherungsschalter ist entwickelt, konstruiert und gefertigt in
Übereinstimmung mit der Richtlinie 2004/108/EG. Folgende internationale
Normen, Richtlinien und Spezifikationen sind angewendet:
• EN 60947-5-2:2007 Niederspannungsschaltgeräte, Teil 5-2: Steuergeräte und
Schaltelemente – Näherungsschalter
Weitere für die Anwendung gültige Normen sind zu berücksichtigen.
Declaration of Manufacturer
All proximity switches are developed, constructed and manufactured according
to the directive 2004/108/EG. The following international standards, directives and
specifications apply:
• EN 60947-5-2:2007 Low-voltage switchgear and controlgear, Part 5-2: Control
circuit devices and switching elements – Proximity switches
Any additional standards which are applicable for the given application must be
observed.
Déclaration de conformité
Nous certifions nos capteurs conformes aux exigences de la directive européenne
2004/108/EG. Les normes et directives internationales, et prescriptions appliquées
sont :
• EN 60947-5-2:2007 Appareillage à basse tension, Partie 5-2: Appareils et
éléments de commutation pour circuits de commande –
Détecteurs de proximité
D'autres normes suivant les applications sont à prendre en compte.
DE
Bestimmungsgemäße Verwendung
Dieses wenglor Produkt ist gemäß dem folgenden Funktions-
prinzip zu verwenden:
Reflextaster
Sender und Empfänger sind bei diesen Sensoren in einem
Gehäuse untergebracht. Der vom Sender ausgestrahlte
Lichtstrahl wird von der Oberfläche des zu erkennenden
Objektes reflektiert. Vom Empfänger wird ein Teil dieses
Lichtes aufgefangen und über eine im Sensor eingebaute
Auswerteelektronik als Signal zum Schalten verarbeitet.
Helle Objekte reflektieren das Licht besser als dunkle und
können daher in einem größeren Abstand erkannt werden.
Sicherheitshinweise
• Diese Anleitung ist Teil des Produkts und während der
gesamten Lebensdauer des Produkts aufzubewahren.
• Bedienungsanleitung vor Gebrauch des Produkts sorgfältig
durchlesen.
• Die Montage, Inbetriebnahme und Wartung des vorliegen-
den Produkts sollte nur ausschließlich durchfachkundiges
Personal ausgeführt werden.
• Eingriffe und Veränderungen am Produkt sind nicht zulässig.
• Produkt bei Inbetriebnahme vor Verunreinigung schützen.
• Diese Produkte sind nicht für Sicherheitsanwendungen
geeignet.
Technische Daten
Schalt-Hysterese < 15 %
Lichtart Infrarot
Lebensdauer (Tu = +25 °C) 100000 h
max. zul. Fremdlicht 10000 Lux
Öffnungswinkel 12°
Versorgungsspannung 10...30 V DC
Stromaufnahme (Ub = 24 V) < 40 mA
Temperaturdrift < 10 %
Temperaturbereich -25...60 °C
Spannungsabfall Schaltausgang < 2,5 V
Schaltstrom PNP Schaltausgang 200 mA
Schaltstrom NPN Schaltausgang 100 mA
Reststrom Schaltausgang < 50 µA
Schaltstrom PNP
Verschmutzungsausgang 50 mA
kurzschlussfest ja
verpolungssicher ja
überlastsicher ja
Gehäusematerial Edelstahl
Vollverguss ja
Schutzart IP65
Anschlussart M12×1
Schutzisolierung,
Bemessungsspannung 50 V
 = Empfangsdiode/Receiver diode/Diode réceptrice
 = Sendediode/Transmitter diode/Diode émettrice
UC88 UC66
Bestell-Nr. NA3 PCV3 PA3 PCV3
Anschlussbild Nr. 301 105 101 105
Bedienfeld D6 D5 D6 D5
 
PNP Öffner/Schließer umschaltbar
Öffner, Schließer antivalent NPN PNP
 
Verschmutzungsausgang
Tastweite 2000 mm 1000 mm
Schaltfrequenz 500 Hz 1 kHz
Ansprechzeit 1 ms 500 µs
Schaltabstand
Der Mindestabstand ist die Tastweite × 0,9 (bei 25 °C Raum-
temperatur). Alle Schaltabstandsangaben beziehen sich auf
weißes KODAK-Papier matt, 200 g/m , mit einer Fläche von
2
40×40 cm und 90° senkrecht auftreffendem Licht. Die Korrek-
turfaktoren für anderes Material sind der folgenden Tabelle zu
entnehmen.
Material Faktor
KODAK Papier weiß 1
Papier weiß 1...1,5
Styropor weiß 1...1,5
Metall glänzend 1,2...3
Metall rostig 0,2...0,6
Alu schwarz, elox. 0,1...0,8
Baumwolle weiß 0,6
PVC grau 0,5
Holz roh, trocken 0,4
Karton schwarz 0,1...0,5
Schaltabstand = Tastweite × Faktor
Ergänzende Produkte (siehe Katalog)
Passende Befestigungstechnik-Nr. 150 160
Passende Anschlusstechnik-Nr.
2
Glasfaserlichtleitkabel
Glasscheibe GS1
Montagehinweise
Beim Betrieb der Sensoren sind die entsprechenden elektri-
schen sowie mechanischen Vorschriften, Normen und Sicher-
heitsregeln zu beachten. Der Sensor muss vor mechanischer
Einwirkung geschützt werden.
Montage von Lichtleiteradaptern – Wichtig:
• Vor dem Aufsetzen der Lichtleiter bitte Abdeckscheibe des
Sensors entfernen.
• Lichtleiter vor mechanischer Einwirkung schützen!
SAP NR. 80286

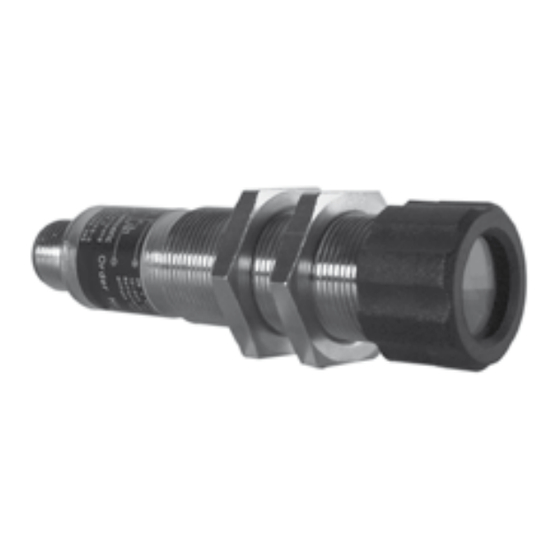

Reflextaster, Bauform M18, Lichtleiter adaptierbar
Reflex sensor, housing M18, Glass fibre optics adaptable
Capteur réflex, boîtier M18, fibres optiques en verre adaptables
Anschlussbilder
Connection Diagrams
Schémas de raccordement
101 105
101 105
301
301
+ Versorgungsspannung „+" A Schaltausgang/Schließer (NO)
Supply Voltage „+" Switching output/NO
Tension d'alimentation „+" Sortie de commutation/Fermeture (NO)
– Versorgungsspannung „0 V" Schaltausgang/Öffner (NC)
Supply Voltage „0 V" Switching output/NC
Tension d'alimentation „0 V" Sortie de commutation/Ouverture (NC)
UC55
PCV3
105
D5 4 5
3
 2
1 Reflextaster 4 Überwurfmutter

2 wenglor ® Glasfaserlichtleiter 5 Justierblättchen
3 Adapter Nr. 2
500 mm
Inbetriebnahme
2 kHz
250 µs
Achtung!
Die Empfindlichkeit des Sensors kann am eingebauten
Potentiometer verändert werden. Der Drehbereich beträgt
270° und wird auf „Min" und „Max" Stellung jeweils durch
einen Anschlag begrenzt. Beim Drehen des Potentiometers
gegen den Anschlag muss darauf geachtet werden, dass das
Drehmoment unterhalb der Zerstörungsgrenze von 40 Nmm
bleibt. Der Trimmer wird sonst irreversibel beschädigt.
Einstellungen
Tastbetrieb
• auf mechanisch feste Montage des Sensors achten
• Messobjekt im Erfassungsbereich positionieren
• Poti aufdrehen, bis der Ausgang schaltet
• Poti weiter aufdrehen, bis die LED von Blink-Betrieb auf
Dauerlicht umschaltet
Lichtleiter - Schrankenbetrieb
• Lichtleiter ausrichten
• auf mechanisch feste Montage des Sensors und des
Lichtleiters achten
• Poti aufdrehen, bis der Ausgang schaltet
• Poti weiter aufdrehen, bis die LED nicht mehr blinkt
• das Objekt in die Schranke einbringen und die korrekte
Funktion überprüfen
Ursachen für das Ansprechen der Verschmutzungs-
meldung (LED blinkt)
• Verschmutzung des Sensors
• zu große Entfernung des Sensors zum Objekt
• falsche Montage
• Kurzschluss
• Alterung der Sendedioden
• Bruch von eventuell adaptierten Lichtleiterfasern
• unsicherer Arbeitsbereich
Da während eines Schaltsignalwechsels bei diesen Sensoren
kurzzeitig der unsichere Bereich durchfahren wird, reagiert
der Verschmutzungsausgang erst dann, wenn dies länger als
200 ms andauert (siehe Bild 1).
Umweltgerechte Entsorgung
Die wenglor sensoric gmbh nimmt unbrauchbare oder irrepa-
rable Produkte nicht zurück. Bei der Entsorgung der Produkte
gelten die jeweils gültigen länderspezifischen Vorschriften zur
Abfallentsorgung.
BEDIENUNGSANLEITUNG
OPERATING INSTRUCTIONS
MODE D'EMPLOI
UC
Reflextaster
Reflex sensor
Capteur réflex
Bedienfeld
Control Panel
Panneau
D 5 D 6
08
02 02
01 01
05 05
01 = Schaltzustandsanzeige 05 = Schaltabstandseinsteller
= Switching Status Indicator = Switching Distance Adjuster
= Signalisation de l'état de commutation = Réglage de la distance
02 = Verschmutzungsmeldung 08 = Öffner/Schließer Umschalter
= Contamination Warning = NO/NC Switch
= Signalisation de l'encrassement = Commutateur NO / NC
Ablaufdiagramme Verschmutzungsausgang/-meldung
Lichtleiterschranke keine Verschmutzung
Sender
Sender
1
Objekt
Objekt
Empfänger Empfänger
Objekt nicht erkannt erkannt
Verschmutzungsausgang
aktiv aktiv
Schaltzustandsanzeige
an aus
Schließer
Schaltzustandsanzeige
aus an
Öffner
beginnende Verschmutzung
Sender Sender
Objekt Objekt
Empfänger Empfänger
Objekt
nicht erkannt erkannt
Verschmutzungsausgang
nicht aktiv aktiv
Schaltzustandsanzeige
an aus
Schließer
Schaltzustandsanzeige
aus an
Öffner
fortgeschrittene Verschmutzung
Sender Sender
Objekt Objekt
Empfänger Empfänger
Objekt
nicht erkannt erkannt
Verschmutzungsausgang
aktiv aktiv
Schaltzustandsanzeige
aus aus
Schließer
Schaltzustandsanzeige
an an
Öffner
Bild 1
Reflextaster keine Verschmutzung
Objekt Objekt
Objekt nicht erkannt erkannt
Verschmutzungsausgang aktiv aktiv
Schaltzustandsanzeige
aus an
Schließer
Schaltzustandsanzeige
an aus
Öffner
beginnende Verschmutzung
Objekt Objekt
Objekt nicht erkannt erkannt
Verschmutzungsausgang
aktiv nach 200 ms nicht aktiv
Schaltzustandsanzeige
aus blinkt
Schließer
Schaltzustandsanzeige
an blinkt
Öffner
fortgeschrittene Verschmutzung
Objekt Objekt
Objekt nicht erkannt nicht erkannt
Verschmutzungsausgang aktiv aktiv
Schaltzustandsanzeige
aus aus
Schließer
Schaltzustandsanzeige
an an
Öffner
Sender
Objekt
Empfänger
nicht erkannt
aktiv
an
aus
Sender
Objekt
Empfänger
nicht erkannt
nach 200 ms nicht aktiv
blinkt
blinkt
Sender
Objekt
Empfänger
nicht erkannt
aktiv
aus
an
Objekt
nicht erkannt
aktiv
aus
an
Objekt
nicht erkannt
aktiv
aus
an
Objekt
nicht erkannt
aktiv
aus
an
