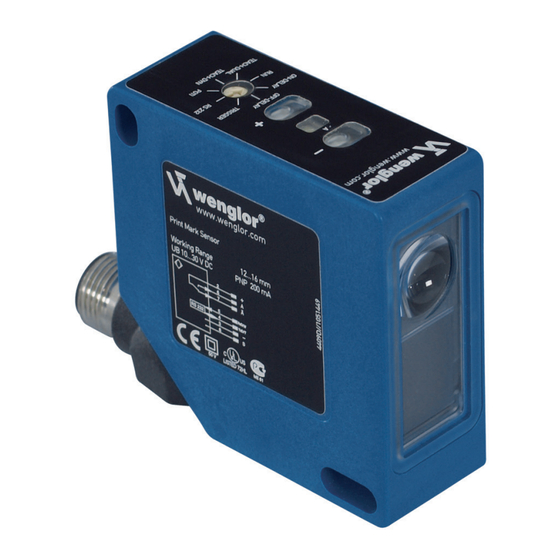

- Page 1 WP02 WP04 Capteurs de marques imprimées Notice d’instructions Available as PDF only Status: 25.02.2016 wenglor.com...
-
Page 2: Table Des Matières
Sommaire Utilisation Conseils de sécurité CE Déclaration de conformité Données techniques Instructions d’installation Mise en service initiale Description des fonctions 7.1. Réglage du seuil de commutation à l’aide de la fonction apprentissage Teach-In 7.2. Vérification du fonctionnement correct 7.3. Réajuster le seuil de commutation avec la fonction potentiomètre 7.4. -
Page 3: Utilisation
• Lors de la mise en service, protéger l’appareil des saletés. • Ces produits ne peuvent pas être utilisés pour des applications soumises aux normes de sécurité. 3. CE Déclaration de conformité Vous trouverez la déclaration de conformité CE sur www.wenglor.com, dans la zone de téléchargement du produit. RoHS... -
Page 4: Données Techniques
4. Données techniques Caractéristiques optiques WP02 WP04 Plage de travail 12…16 mm 30…40 mm Distance de travail 14 mm 35 mm Résolution 100 Valeur de gris 100 Valeur de gris Hystérésis de commutation < 1 % < 1 % Type de lumière Lumière blanche... - Page 5 Connectique WP02PAT80 WP02NAT80 WP04PAT80 WP04NAT80 Tension d‘alimentation + Sortie de commutation/Fermerture (NO) Sortie de commutation/Ouverture (NC) RxD/W Réception de données RS-232/Entrée Trigger TxD/T Émission de données RS-232/Entrée apprentissage Blindage – Tension d‘alimentation 0 V N’est pas branché Dimensions du boîtier 1 = Axe optique...
-
Page 6: Instructions D'installation
= Fonction potentiomètre = Fonction Run = Potentiomètre de sélection Ý Produits complémentaires (voir catalogue) wenglor vous propose la connectique adaptée à votre produit. No. de Technique de montage appropriée Référence connectique appropriée Boîtier de protection ZSV-0x-01 Câble d’interface S232W3 Système boîtier de protection ZSP-NN-02... -
Page 7: Mise En Service Initiale
6. Mise en service initiale Connecter le capteur ( alimentation de 10 à 30 V DC) 7. Description des fonctions 7.1. Réglage du seuil de commutation à l’aide de la fonction apprentissage Teach-In Grâce à la fonction intégrée Teach in, le détecteur calcule automatiquement les valeurs en se basant sur des valeurs acquises et les sauvegarde en mémoire une fois que la touche correspondante a été... - Page 8 Cette fonction est appropriée lorsque les objets à détecter sont sans cesse en mouvement à une vitesse constante et ne peuvent pas être mis à l’arrêt dans le processus de production. Exemple 1 Détection d’étiquette sur un emballage non imprimé qui défile en permanence : lors de l’apprentissage deux points, le spot de détection doit être positionné...
-
Page 9: Vérification Du Fonctionnement Correct
Apprendre le second niveau de gris: • Positionner le spot de détection sur l’arrière-plan • Appliquer une tension de 10 à 30 V sur l’entrée externe Teach-in T (Pin 4) pendant au moins 0.3 s • Déconnecter l’alimentation de l’entrée externe Teach-in (Pin 4) Le seuil de commutation est calculé... -
Page 10: Réajuster Le Seuil De Commutation Avec La Fonction Potentiomètre
7.3. Réajuster le seuil de commutation avec la fonction potentiomètre Le seuil de commutation peut être réajusté manuellement à l’aide de la touche Potentiomètre. Les leds des touches Plus et Moins représentent une échelle de lumière et indiquent le niveau de gris auquel le seuil de commutation configuré... -
Page 11: Fonction Trigger (Pin 5)
Réglage A l’appel • Positionner le potentiomètre Ý sur On-Delay . La temporisation à l’appel actuelle est affichée (Voir Tableau 1) è • Appuyer brièvement sur la touche Plus La temporisation à l’appel est augmentée è • Appuyer brièvement sur la touche Moins La temporisation est diminuée è... -
Page 12: Remettre Tous Les Paramètres Du Capteur À Leurs Valeurs Par Défaut
7.7. Remettre tous les paramètres du capteur à leurs valeurs par défaut Les valeurs par défaut d’origine du capteur peuvent être reprogrammées. • Positionner le potentiomètre sur RS232 Ý • Appuyer simultanément sur les touches Plus et Moins Les leds des deux touches commencent à... -
Page 13: Interface
• Connecter le câble 9 pôles à l’interface série du PC • Remettre l’alimentation Capteur S232W3 Alimentation/ Sorties RS-232 Connecter le capteur au PC PC ou Automate ou à l’automate Vous pouvez télécharger le protocole d’interface du WP02/WP04 comme document PDF depuis notre site web www.wenglor.com. -
Page 14: Instructions De Maintenance
• Ne pas laver avec des solvants ou autres produits nettoyants qui pourraient endommager l’appareil. 10. Mise au rebut écologique La société wenglor sensoric gmbh ne reprend ni les produits inutilisables ni les produits irréparables. Les pres- criptions nationales en vigueur en matière de mise au rebut des déchets sont applicables.
