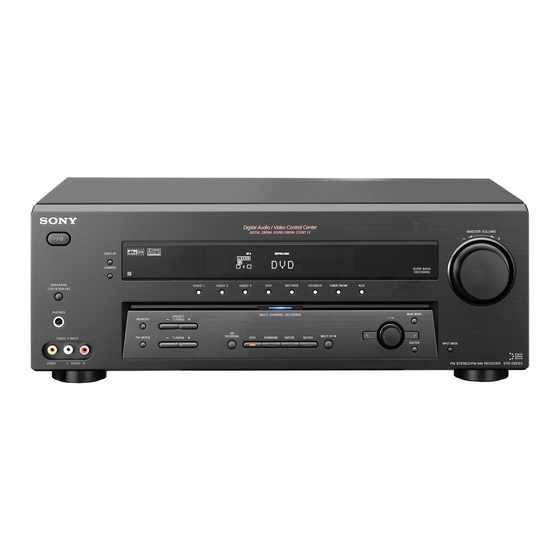

- Page 1 4-247-631-22(1) FM Stereo FM-AM Receiver Mode d’emploi STR-DE695 © 2003 Sony Corporation...
- Page 2 AUCUNE PARTIE A DECOUVERT. NERGY STAR ® est une marque déposée aux Etats-Unis. En tant que partenaire d’ NERGY ® STAR , Sony atteste que son produit répond aux recommandations d’ NERGY ® STAR en matière d’économie d’énergie. L’ampli-récepteur intègre les systèmes Dolby* Digital, Pro Logic Surround et DTS** Digital Surround.
-
Page 3: Table Des Matières
Table des matières Liste de l’emplacement des Réception de stations radio touches et pages de Accord direct ........34 référence Accord automatique ......35 Accord d’une station préréglée .... 35 Appareil principal ........5 Autres opérations Raccordement des appareils Indexation des stations préréglées et Cordons nécessaires ...... -
Page 4: Remarque Sur La Télécommande Fournie
À propos de ce manuel Remarque sur la télécommande fournie RM-PP412 À propos des codes régionaux Le code régional de l’ampli-récepteur que vous Les touches TV/SAT, PHONO, SOURCE, avez acheté est indiqué au bas du panneau arrière DIRECT, AAC BI-LING, 12 et ON SCREEN (voir l’illustration ci-dessous). -
Page 5: Liste De L'emplacement Des Touches Et Pages De Référence
Liste de l’emplacement des touches et pages de référence Numéro de l’illustration Comment utiliser cette page Utilisez cette page pour trouver l’emplacement des touches DISPLAY 3 (24, 52) et des autres pièces de la chaîne mentionnées dans le texte. Nom de la touche/pièce Page de référence Appareil principal MEMORY ea (35) V –... -
Page 6: Raccordement Des Appareils
Raccordement des appareils Cordons nécessaires Les câbles de raccordement A – I suivants en option sont nécessaires au raccordement des appareils (pages 8-14). A Cordon audio (non fourni) G Cordon audio monophonique (non fourni) Blanc (gauche) Rouge (droit) Noir B Cordon audio/vidéo (non fourni) Conseil Le cord audio A peut être divisé... -
Page 7: Raccordement Des Antennes
Raccordement des antennes Antenne cadre AM (fournie) Antenne fil FM (fournie) DIGITAL OPTICAL COMPONENT VIDEO VIDEO 2 ANTENNA TAPE /B—Y MONITOR TAPE /R—Y VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT VIDEO 2 MONITOR SACD CTRL A1 II 75Ω... -
Page 8: Raccordement D'appareils Audio
Raccordement d’appareils audio Platine MD ou à cassette INPUT OUTPUT LINE LINE DIGITAL OPTICAL COMPONENT VIDEO VIDEO 2 ANTENNA TAPE /B—Y MONITOR TAPE /R—Y VIDEO 2 MONITOR VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT SACD CTRL A1 II 75Ω... -
Page 9: Raccordement D'appareils Vidéo
Raccordement d’appareils vidéo Lecteur DVD OUTPUT AUDIO OUT VIDEO COMPONENT VIDEO DIGITAL CENTER OPTICAL COMPONENT VIDEO VIDEO 2 ANTENNA TAPE MONITOR /B—Y TAPE /R—Y VIDEO 2 MONITOR VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT SURROUND BACK FRONT B SACD CTRL A1 II FRONT A... -
Page 10: Raccordement D'appareils Numériques
Raccordement d’appareils numériques Reliez les prises de sortie numérique de votre lecteur DVD et de votre récepteur satellite (etc.) aux prises d’entrée numérique de l’ampli-récepteur pour restituer chez vous le son surround multicanaux d’un cinéma. Pour obtenir un son surround multicanaux parfait, cinq enceintes (deux enceintes avant, deux enceintes surround et une enceinte centrale) et un caisson de grave sont indispensables. - Page 11 Reliez la prise de sortie numérique de la platine MD ou à cassette à la prise d’entrée numérique de l’ampli-récepteur et la prise d’entrée numérique de la platine MD ou à cassette à la prise de sortie numérique de l’ampli-récepteur. Ces liaisons vous permettent d’effectuer des enregistrements numériques d’émissions de télévision, etc.
-
Page 12: Raccordement À L'entrée Multicanaux
Raccordement à l’entrée multicanaux Bien que cet ampli-récepteur intègre un décodeur multicanaux, il est aussi pourvu de prises d’entrée multicanaux. Ces prises vous permettent d’écouter des enregistrements multicanaux dans d’autres formats que le Dolby Digital et le DTS. Par exemple, si votre lecteur DVD est équipé de prises de sortie multicanaux, vous pourrez le raccorder directement à... -
Page 13: Autres Raccordements
CD Super Audio, une platine à cassette MD Editor”. Un problème peut s’ensuivre. ou une platine MD Sony, compatible • Si vous avez un changeur CD Sony avec le système CONTROL A1 pourvu d’un sélecteur COMMAND MODE Utilisez un cordon à mini-fiche Si le sélecteur COMMAND MODE du... -
Page 14: Raccordement Du Cordon D'alimentation Secteur
Autres raccordements (suite) Raccordement du cordon d’alimentation secteur Cordon d’alimentation Raccordement AUX AUDIO IN secteur Si vous disposez d’un appareil audio individuel (sauf PHONO) Utilisez les câbles audio pour raccorder les prises LINE OUT du lecteur CD, de la platine à cassette ou de la platine MD à... -
Page 15: Raccordement Et Configuration Du Système Acoustique
Raccordement et configuration du système acoustique Raccordement du système acoustique Cordons nécessaires A Cordons d’enceintes (non fourni) B Cordon audio monophonique (non fourni) Noir (–) Caisson de grave Enceinte centrale Enceinte arrière amplifié surround INPUT AUDIO CENTER COMPONENT VIDEO SPEAKERS MONITOR /B—Y FRONT B*... -
Page 16: Raccordement Du Système Acoustique (Suite)
Raccordement du système acoustique (suite) Remarques • Torsadez chaque extrémité dénudée des cordons d’enceinte sur 2/3 pouces environ. Veillez à insérer les cordons d’enceinte dans les bornes appropriées des appareils : + à + et - à -. Si les cordons sont Les cordons dénudés sont en contact car inversés, le son présentera de la distorsion et les une partie trop importante de leur gaine a... -
Page 17: Configuration Initiale
Configuration initiale du Configuration initiale système acoustique Lorsque toutes les enceintes ont été raccordées La première fois que vous mettez l’ampli- et l’ampli-récepteur allumé, effacez la mémoire récepteur en marche, réglez les paramètres SET de l’ampli-récepteur. Spécifiez ensuite les UP pour que l’ampli-récepteur soit configuré paramètres des enceintes (taille, position, etc.) pour votre système acoustique. -
Page 18: Spécification Des Paramètres Des Enceintes
Configuration du surround Tournez la molette pour sélectionner le réglage souhaité. multicanaux (suite) Le réglage est automatiquement validé. Enceintes surround installées derrière vous (pièce large) Répétez les étapes 2 et 3 jusqu’à ce que tous les paramètres suivants soient réglés. Réglages initiaux 45°... - Page 19 x Taille des enceintes avant x Taille des enceintes surround XXXXX) XXXXX) • Si vous raccordez des enceintes avant de grande • Si vous raccordez des enceintes de grande taille taille qui restituent efficacement les basses qui reproduisent efficacement les basses fréquences, sélectionnez “LARGE”.
-
Page 20: Configuration Du Surround Multicanaux (Suite)
Configuration du surround x Distance des enceintes arrière multicanaux (suite) surround ( DIST. XX ft.) Sert à régler la distance entre votre position Conseil d’écoute et les enceintes arrière surround. La En interne, les réglages LARGE et SMALL de chaque enceinte déterminent si le processeur de son distance des enceintes arrière surround doit être interne doit couper ou non le signal grave de cette égale à... -
Page 21: Position Des Enceintes
x Position des enceintes Conseil Le paramètre de positionnement de l'enceinte ambiophoniques ( XXXXXXX)* ambiophonique est spécialement conçu pour une Ce paramètre vous permet de préciser utilisation des modes Digital Cinema Sound avec des appareils virtuels. l’emplacement et la hauteur de vos enceintes Avec les modes Digital Cinema Sound, le ambiophoniques pour une bonne utilisation des positionnement des enceintes n'est pas aussi important... -
Page 22: Vérification Des Raccordements
Configuration du surround Vérification des multicanaux (suite) raccordements Réglage du niveau des enceintes Après avoir raccordé tous les appareils à l’ampli-récepteur, procédez de la façon Utilisez la télécommande pour régler le volume suivante pour vérifier si tous les raccordements de chaque enceinte depuis votre position sont corrects. -
Page 23: Opérations De Base
Opérations de base INPUT MODE Sélection d’un appareil Appuyez sur INPUT MODE pour sélectionner le mode d’entrée pour les appareils numériques. Touches de sélecteur A chaque pression de cette touche, le mode d’entrée d’entrée de l’appareil actuellement sélectionné change. Appuyez sur la touche de sélecteur d’entrée Sélectionnez Pour pour sélectionner l’appareil souhaité. -
Page 24: Changement De L'affichage
Sélection d’un appareil (suite) Changement de l’affichage MUTING DIMMER Appuyez sur MUTING de la télécommande Appuyez plusieurs fois de suite sur DIMMER pour couper le son. Appuyez à nouveau sur pour ajuster la luminosité de l’afficheur cette touche pour réactiver le son. La fonction (3 niveaux). -
Page 25: Écoute Du Son Surround
Écoute du son surround Ecoute d’un son d’une Vous pouvez obtenir un son surround en sélectionnant simplement un des modes plus grande fidélité préprogrammés de l’ampli-récepteur. Ainsi, vous pourrez restituer chez vous le son vivant Le mode Auto Format Direct (A.F.D.) vous et puissant d’une salle de cinéma ou de concert. -
Page 26: Sélection D'un Champ Sonore
Permet d’effectuer le décodage de mode de Sound) film Pro Logic II. Ce réglage est idéal pour les En collaboration avec Sony Pictures films enregistrés en Dolby Surround. Ce mode Entertainement, Sony a mesuré peut aussi reproduire le son de vieux films ou l’environnement sonore de ses studios et a... -
Page 27: Profiter Des Films Avec Cinema Studio Ex
Reproduit les caractéristiques sonores des Reproduit l’écho spécifique d’une salle de studios de production cinématographique cinéma. “Cary Grant Theater” de Sony Pictures Cinema Studio EX est le mode intégré activant Entertainment. Il s’agit d’un mode standard, ces éléments simultanément. parfait pour regarder la plupart des films. -
Page 28: Sélection D'un Champ Sonore (Suite)
Sélection d’un champ sonore (suite) Sélection du mode de décodage arrière Lorsqu’un casque est raccordé surround Vous pouvez sélectionner uniquement les champs sonores suivants. (SURR BACK DECODING) x HP 2CH (Casque 2 Canaux) Restitue le signal sur 2 canaux (stéréo). Cette fonction permet de sélectionner le mode Les sources stéréo classiques réparties sur deux de décodage à... -
Page 29: Comment Sélectionner Le Mode De Décodage Arrière Surround
Comment sélectionner le mode de décodage arrière surround Vous pouvez sélectionner le mode de décodage arrière surround souhaité en fonction du signal d’entrée. Lorsque vous sélectionnez “SB OFF” Le décodage arrière surround n’est pas effectué. Lorsque vous sélectionnez “SB AUTO” Lorsque le signal d’entrée contient une indication de décodage 6,1 canaux* , le décodeur approprié... -
Page 30: Signification De L'affichage Surround Multicanal
Signification de l’affichage surround multicanal DTS-ES NEO:6 SP A SP B DIGITAL EX PRO LOGIC II MEMORY COAX MULTI CH IN D.RANGE EQ STEREO MONO SLEEP L F E 1 SW: S’allume lorsque l’option caisson de 6 DTS-ES: “DTS” s’allume lorsque les grave est réglée sur “YES”... -
Page 31: Personnalisation Des Champs Sonores
qd COAX: S’allume quand le signal source est Personnalisation des un signal numérique entrant par la prise COAXIAL. champs sonores qf OPT: S’allume quand le signal source est un signal numérique entrant par la prise En réglant les paramètres surround et la courbe OPTICAL. -
Page 32: Réglages Initiaux
Personnalisation des champs Balance avant ( BAL. L/R XX) sonores (suite) Réglage de la balance des enceintes avant gauche et droite. Réglage des paramètres de Niveau central (CTR XXX.X dB) niveau Réglage du niveau de l’enceinte centrale. Le menu LEVEL contient les paramètres qui Niveau surround gauche (SUR.L. -
Page 33: Réglage De L'égaliseur
Réglage de l’égaliseur Graves (BASS XXX.X dB) Vous permet de régler les graves. Le menu EQ contient des paramètres qui vous permettent de régler l’égaliseur des enceintes Aigués (TREB. XXX.X dB) avant pour obtenir un son optimal. Les réglages Vous permet de régler les aigus. sont appliqués à... -
Page 34: Réception De Stations Radio
Réception de stations radio Si vous avez accordé une station AM, Avant d’écouter la radio, assurez-vous que les ajustez la direction de l’antenne cadre antennes FM et AM sont bien raccordées à AM pour améliorer la réception. l’ampli-récepteur (page 7). Répétez les étapes 1 à... -
Page 35: Accord Automatique
Préréglage de stations radio Accord automatique Appuyez sur TUNER FM/AM. Si vous ne connaissez pas la fréquence de la La dernière station reçue est accordée. station souhaitée, vous pouvez parcourir toutes Accordez la station que vous voulez les stations disponibles dans votre région jusqu’à prérégler en utilisant soit l’accord ce que vous trouviez la station souhaitée. -
Page 36: Accord D'une Station Préréglée (Suite)
Accord d’une station préréglée (suite) Accord d’une station préréglée Vous pouvez accorder une station préréglée des deux manières suivantes. Balayage des stations préréglées Appuyez sur TUNER FM/AM. La dernière station reçue est accordée. Appuyez plusieurs fois de suite sur PRESET TUNING + ou PRESET TUNING –... -
Page 37: Autres Opérations
Autres opérations Pour insérer un espace Indexation des stations Tournez la molette jusqu’à ce que l’espace apparaisse sur l’afficheur. préréglées et des sources En cas d’erreur de programme Appuyez plusieurs fois sur jusqu’à ce que le caractère à modifier clignote, puis tournez la molette pour sélectionner le Vous pouvez entrer un nom (nom d’index) caractère souhaité. -
Page 38: Enregistrement Sur Une Vidéocassette
Enregistrement (suite) Conseil Vous pouvez enregistrer les sons provenant de n’importe quelle source audio sur une cassette vidéo tout en copiant depuis une cassette vidéo ou un DVD. Remarques Localisez le point où l’enregistrement de l’autre • Les réglages sonores n’ont aucune influence sur le source doit commencer, sélectionnez la source de signal sortant par les prises MD/TAPE OUT. -
Page 39: Réglages À L'aide Du Menu
Paramètre Réglage initial Cette fonction est utile si vous utilisez deux SB XXXX AUTO récepteurs Sony dans la même pièce. DEC. XXXX PCM (pour DVD, CD/SACD et MD/TAPE), Éteignez le récepteur. AUTO (pour VIDEO 2) Maintenez la touche ENTER enfoncée P.SAVE.XXX... -
Page 40: Système De Commande
Le système de commande CONTROL A1II est une nouvelle version du système de commande CONTROL A1. C’est le système standard des changeurs CD 300 disques de Sony et d’autres Introduction appareils Sony récents. Les appareils dotés de prises CONTROL A1 sont compatibles avec les appareils dotés de prises CONTROL A1II et... -
Page 41: Fonctions De Base
Sony compatible CONTROL entre les prises IN et OUT. Si un appareil a A1II à d’autres appareils Sony à l’aide de plus d’une prise CONTROL A1II, vous pouvez cordons à minifiche monophonique, le utiliser l’une ou l’autre indifféremment, ou... -
Page 42: Opérations Effectuées Avec La Télécommande Rm-Pp412
Opérations effectuées avec la télécommande RM-PP412 Vous pouvez utiliser la télécommande Nomenclature de la RM-PP412 pour commander les composants de votre système. télécommande Avant d’utiliser la TV ?/1 AV ?/1 USE MODE télécommande SYSTEM STANDBY SLEEP VIDEO1 VIDEO2 VIDEO3 TV/SAT MD/TAPE CD/SACD TUNER Mise en place des piles dans PHONO... - Page 43 SYSTEM ampli-récepteur/ Met le récepteur et les MUSIC ampli-récepteur Sélectionne HALL, STANDBY téléviseur/ autres composants JAZZ et CONCERT. (Appuyez en magnétoscope/ audio/vidéo Sony hors TEST ampli-récepteur Appuyez sur cette même temps récepteur tension. sur AV ?/1 satellite/ TONE touche pour émettre la...
-
Page 44: Nomenclature De La Télécommande (Suite)
Avance rapide ou précédent. platine DAT/ rebobinage. platine à cassette lecteur CD/ Indique l’heure ou lecteur VCD/ affiche le temps de lecteur DVD lecteur d’un disque, etc. * Uniquement pour les téléviseurs Sony équipés de la fonction image dans l’image. - Page 45 Touche de la Appareil Function Touche de la Appareil Function télécommande commandé télécommande commandé SEARCH lecteur DVD Sélectionne le mode de magnétoscope/ Démarrage de la MODE recherche. lecteur CD/ lecture. Appuyez sur cette lecteur VCD/ touche pour lecteur LD/ sélectionner l’appareil lecteur DVD/ afin d’effectuer une platine MD/...
-
Page 46: Sélection Du Mode De Pilotage De La Télécommande
• Appuyez sur la touche MAIN MENU de la pour commander des composants autres que telecommande avant d’utiliser les touches V/v/B/b Sony en modifiant le code. Lorsque les signaux pour utiliser la fonction recepteur. • Appuyez sur TOP MENU/GUIDE ou sur AV de commande ont été... - Page 47 Utilisez les codes numériques donnés dans les mode de programmation. tableaux ci-dessous pour commander les Recommencez les étapes 1 à 4 pour composants autres que Sony et les composants commander d’autres composants. Sony que la télécommande ne peut normalement pas commander. Étant donné que Pour annuler une programmation le signal à...
- Page 48 Programmation de la télécommande Commande à distance d’une (suite) magnétoscope Marque Code(s) Commande à distance d’une platine SONY 701, 702, 703, 704, 705, Marque Code(s) AIWA 710, 750, 757, 758 SONY AKAI 707, 708, 709, 759 PIONEER BLAUPUNKT EMERSON 711, 712, 713, 714, 715, Commande à...
- Page 49 Commande à distance d’une téléviseur Marque Code(s) SONY 501, 502 DAEWOO 504, 505, 506, 507, 515, FISHER GOLDSTAR 503, 511, 512, 515, 534, GRUNDIG 517, 534 HITACHI 513, 514, 515, 544 ITT/NOKIA 521, 522 MAGNAVOX 503, 518, 544 MITSUBISHI/MGA 503, 519, 544...
-
Page 50: Informations Complémentaires
Informations complémentaires Pour toute question ou difficulté concernant l’ampli- récepteur, consultez votre détaillant Sony. Précautions En cas de problème Sécurité Si un objet ou du liquide pénètre dans le coffret, Si vous rencontrez un des problèmes suivants débranchez l’ampli-récepteur et faites-le vérifier par quand vous utilisez l’ampli-récepteur, utilisez... - Page 51 Aucun son fourni par une des enceintes avant. Aucun son ne sort du caisson de grave amplifié. Raccordez un casque à la prise PHONES pour • Vérifiez que le caisson de graves est vérifier si le son est fourni au casque (page 24). correctement et solidement raccordé.
-
Page 52: En Cas De Problème (Suite)
Pas d’image ou image de mauvaise qualité à Si le problème persiste l’écran du téléviseur ou du moniteur. Contactez votre détaillant Sony le plus proche. • Sélectionnez le sélecteur d’entrée approprié sur le récepteur. • Réglez le téléviseur sur le mode d’entrée Nettoyage de la mémoire du récepteur... -
Page 53: Caractéristiques Techniques
Réponse en fréquence Caractéristiques 10 Hz – 70 kHz MULTI CH IN, +0,5/–2 dB (avec le son CD/SACD, AUX, techniques classé et l’égaliseur ignoré) MD/TAPE, DVD, VIDEO 1, 2, 3 Amplificateur Entrées (analogiques) Puissance de sortie MULTI CH IN, Sensibilité: 500 mV Modèles à... -
Page 54: Caractéristiques Techniques (Suite)
Caractéristiques techniques (suite) Syntoniseur AM Plage d’accord Modèles à code régional U, CA Intervalle d’accord de 10 kHz : Syntoniseur FM 530 – 1710 kHz Plage d’accord 87,5 – 108,0 MHz Intervalle d’accord de 9 kHz : 531 – 1710 kHz Bornes d’antenne 75 ohms, asymétrique Antenne... - Page 55 Prises de courant CA 1 prise commutée, Section vidéo 120 W/1A MAX Entrées Vidéo : 1 Vc-c, 75 ohms 430 × 157,5 × 310 mm Dimensions S-vidéo : Y: 1 Vc-c, 75 ohms Projections et commandes C: 0,286 Vc-c, 75 ohms comprises Vidéo composante: 1 Vc-c, 75 ohms...
-
Page 56: Tableaux Des Réglages Effectués Avec La Touche Main
Tableaux des réglages effectués avec la touche MAIN MENU Vous pouvez effectuer divers réglages avec les touches MAIN MENU, et la molette. Les tableaux suivants donnent un aperçu des réglages qui peuvent être effectués avec ces touches. Appuyez plusieurs Appuyez sur Tournez la molette Page fois sur MAIN MENU... -
Page 57: Paramètres Réglables Pour Chaque Champ Sonore
Paramètres réglables pour chaque champ sonore Les paramètres BASS et TREB. s’appliquent à tous les champs sonores. < > BASS TREB. EQ ON/OFF 2CH ST. A.F.D. AUTO DOLBY PL PLII MOV PLII MUS NEO6 CIN NEO6 MUS C.ST.EX A C.ST.EX B C.ST.EX C HALL JAZZ... -
Page 58: Paramètres Réglables Pour Chaque Champ Sonore (Suite)
Paramètres réglables pour chaque champ sonore (suite) Les paramètres LEVEL réglés sont appliqués à tous les champs sonores sauf au paramètre EFCT. Pour le paramètre EFCT., les réglages sont conservés individuellement pour chaque champ sonore. < LEVEL > FRONT CENTER SUR.L. - Page 60 FR Sony Corporation Printed in Malaysia...
